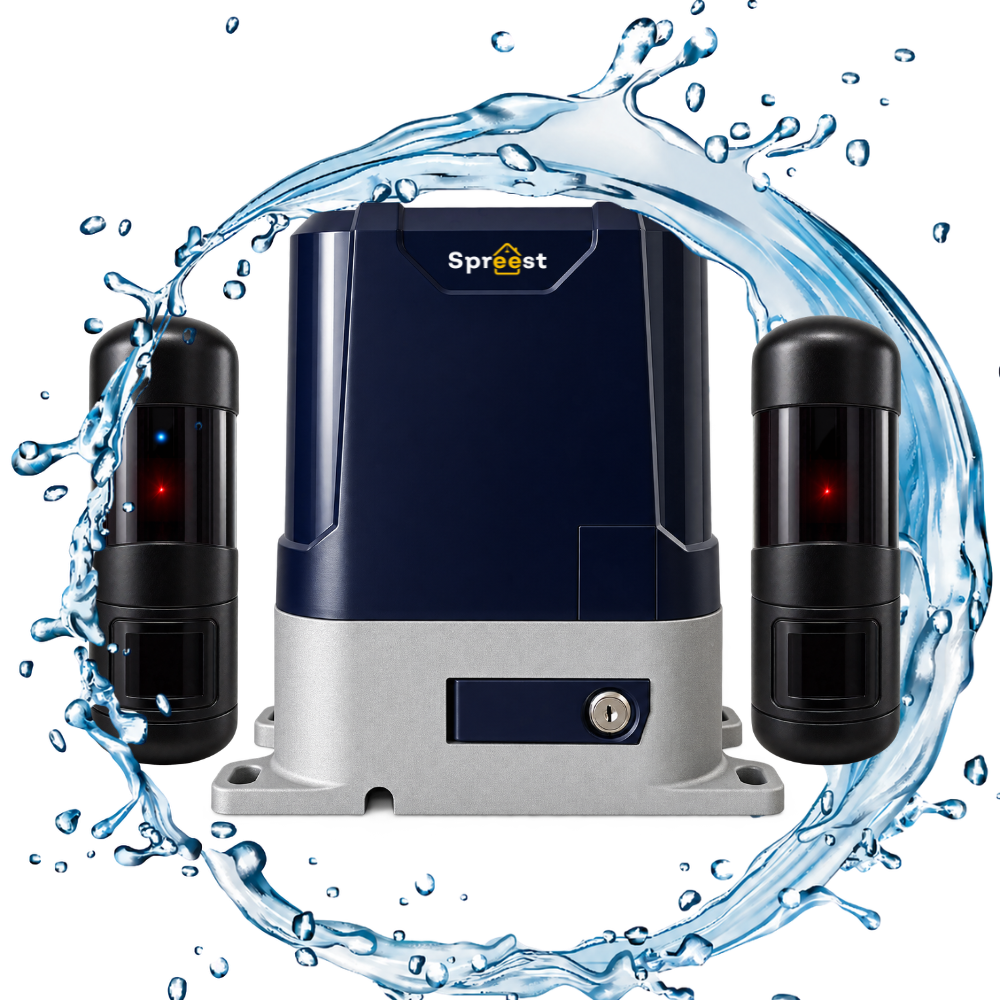

Zestaw napęd do bramy przesuwnej PYM-N2208 WiFi 800KG + Lampa ostrzegawcza + Fotokomórki + 5m Listwa zębata

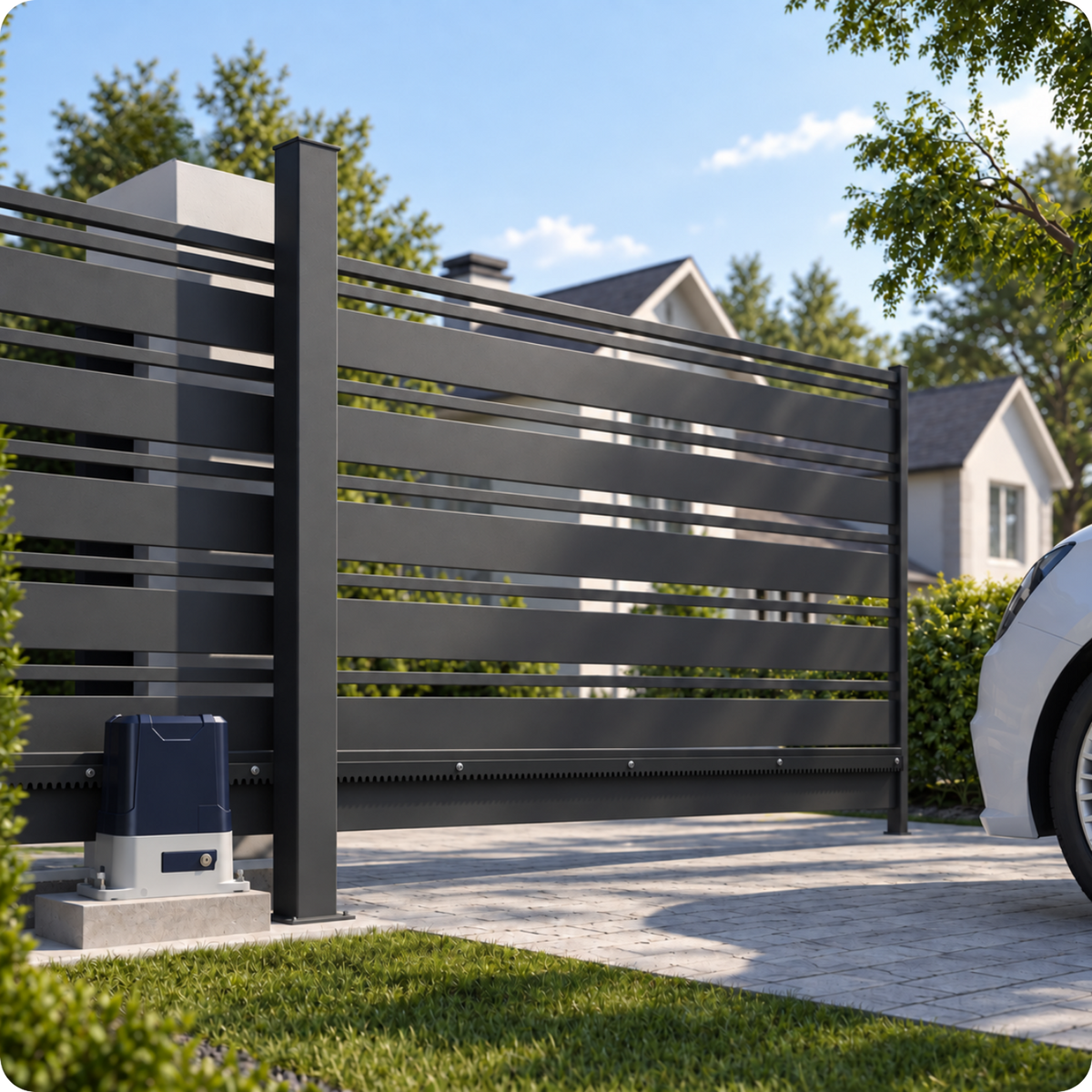

Zestaw napęd do bramy przesuwnej PYM-N2208 WiFi + Lampa ostrzegawcza + Fotokomórki + 5m Listwa zębata marki Spreest to automatyka, która pozwala wygodnie i bezpiecznie otwierać oraz zamykać bramę przesuwną o masie do 800 kg, bez konieczności wysiadania z samochodu czy ręcznego odblokowywania rygla.
Napęd współpracuje z modułem smart, dzięki czemu całą konfigurację, programowanie pilotów i regulację parametrów pracy wykonasz z poziomu aplikacji mobilnej – bez potrzeby otwierania obudowy sterownika czy dotykania przycisków na płycie głównej.
Aplikacja umożliwia zdalne otwieranie i zamykanie bramy przez Wi-Fi lub Bluetooth, jednorazową automatyczną naukę drogi, ustawianie prędkości i czasu automatycznego zamykania oraz udostępnianie dostępu innym domownikom.
W zestawie znajdziesz 2 piloty zdalnego sterowania o zasięgu do 50 m, magnesy krańcowe oraz komplet akcesoriów montażowych, a solidna konstrukcja o mocy 130 W i momencie obrotowym 21 N·m zapewnia płynną i cichą pracę do 55 dB.
Kluczowe cechy
1. Pełne programowanie z aplikacji – Cała konfiguracja napędu, ustawianie parametrów pracy oraz dodawanie pilotów odbywa się z poziomu aplikacji, bez konieczności otwierania sterownika i korzystania z jego przycisków.
2. Napęd do bramy o masie do 800 kg – Silnik o mocy 130 W i momencie obrotowym 21 N·m zapewnia wystarczającą siłę do przesuwania ciężkich bram.
3. Automatyczna nauka drogi – Jednorazowe uruchomienie funkcji pozwala napędowi samodzielnie zapisać czas przejazdu i dobrać prędkość wysoką oraz wolną przy krańcach.
4. Zabezpieczenie przeciążeniowe – Po wykryciu przeszkody napęd zatrzymuje bramę lub cofa ją zgodnie z wybranym w aplikacji trybem reakcji.
5. Sterowanie Wi-Fi i Bluetooth – Gdy urządzenie ma dostęp do sieci, sterujesz bramą zdalnie z dowolnego miejsca, a bez internetu aplikacja automatycznie przełącza się na Bluetooth w zasięgu do 10 m.

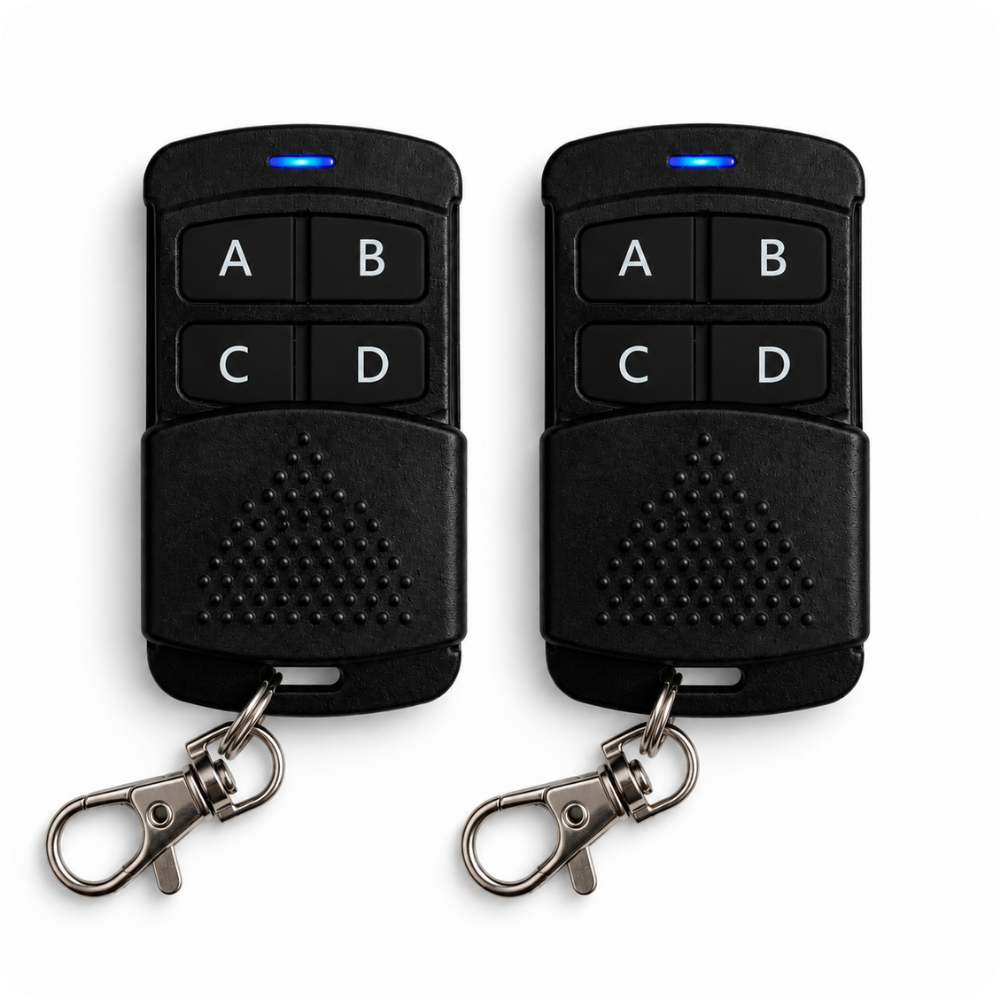

6. Piloty zdalnego sterowania – W zestawie znajdują się 2 piloty z zasięgiem do 50 m i kodowaniem zmiennym, a sterownik pomieści maksymalnie 128 pilotów.
7. Tryb pieszy – Umożliwia częściowe otwarcie bramy, wygodne przy codziennym wchodzeniu i wychodzeniu bez pełnego rozsuwania skrzydła.
8. Automatyczne zamykanie – Czas automatycznego zamknięcia po pełnym otwarciu ustawisz w aplikacji lub menu sterownika, w zakresie 0–99 sekund.
9. Odblokowanie awaryjne – Dołączone klucze pozwalają ręcznie odblokować napęd i przesunąć bramę podczas braku zasilania.
10. Podłączenie akcesoriów zewnętrznych – Napęd obsługuje fotokomórki, lampę sygnalizacyjną, czytnik kart oraz detektor pętli indukcyjnej, rozszerzając funkcjonalność systemu.
Aplikacja mobilna
- Zdalne sterowanie – Otwieraj i zamykaj bramę z dowolnego miejsca, gdy urządzenie jest połączone z siecią Wi-Fi.
- Sterowanie Bluetooth – Gdy brak internetu, a telefon znajduje się w zasięgu do 10 m, aplikacja automatycznie przełącza się na połączenie Bluetooth.
- Automatyczna nauka drogi – Uruchomisz ją jednym kliknięciem w aplikacji, bez wchodzenia w menu na płycie sterującej.
- Ustawienia parametrów pracy – Regulujesz prędkość, czas automatycznego zamykania, tryb pieszy oraz reakcję na przeciążenie.
- Programowanie pilotów i kart – Dodajesz i usuwasz piloty RF oraz karty USB bezpośrednio z telefonu, bez otwierania obudowy sterownika.
- Udostępnianie dostępu – Generujesz kod QR i udostępniasz sterowanie bramą domownikom lub gościom.
- Zdalna pomoc serwisowa – Funkcja Remote Assistance pozwala instalatorowi zdalnie zdiagnozować i skonfigurować urządzenie po udostępnieniu kodu.
- Dziennik zdarzeń – Historia otwarć i zamknięć bramy wykonanych z poziomu aplikacji.
- Harmonogram pracy bramy – Ustawiasz godziny automatycznego otwierania i zamykania bramy.

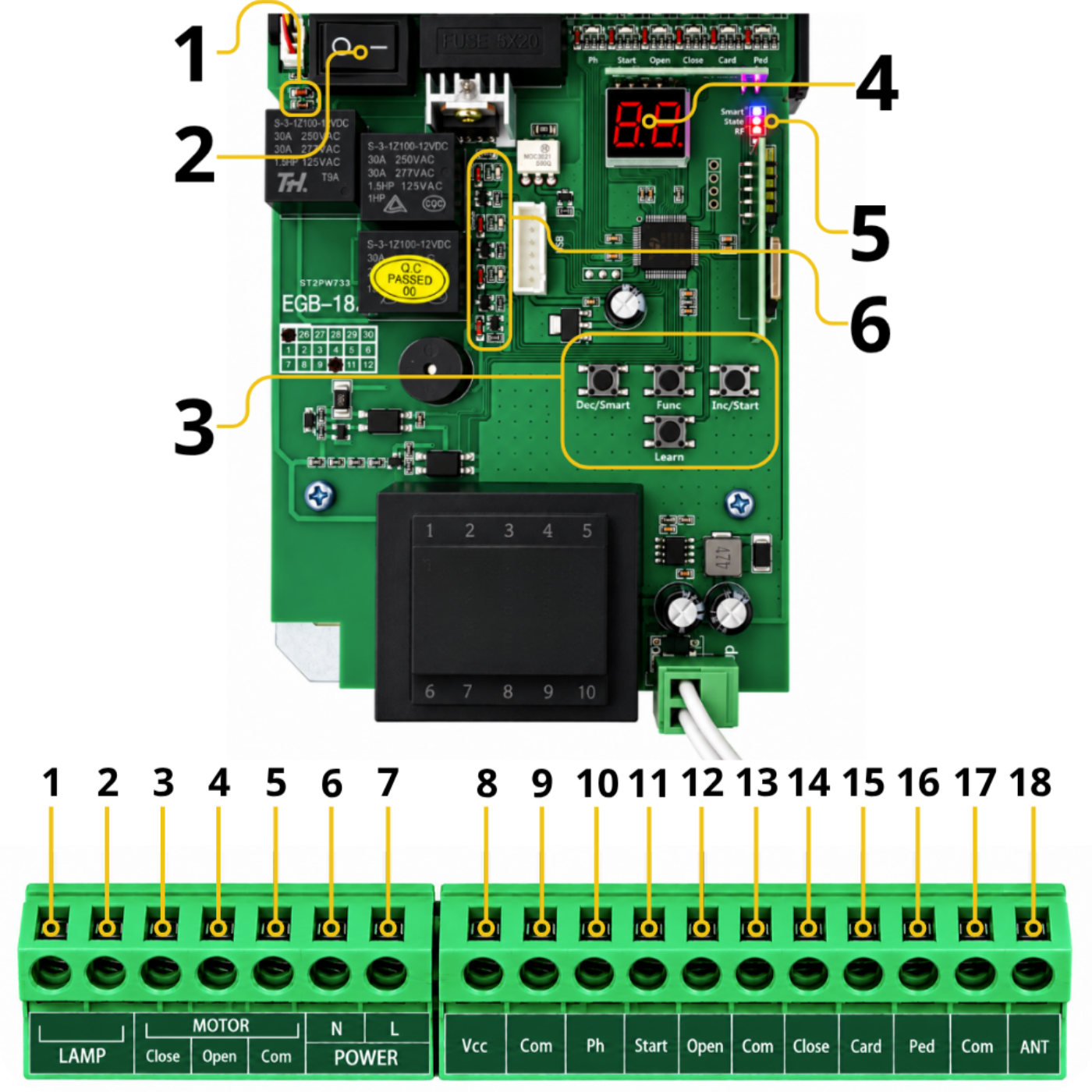

Elementy płyty sterującej
- Wskaźnik sygnalizacyjne LED wyłączników krańcowych
- Wyłącznik mechaniczny zasilania
- Przyciski funkcyjne do programowania napędu manualnie DEC/SMART, FUN, INC/START, LEARN
- Wyświetlacz cyfrowy
- Wskaźniki sygnalizacyjne LED State, Rf, Smart
- Wskaźnik pracy silnika
Zaciski płyty sterującej
- Zaciski 1 i 2 – Lamp – Podłączenie lampy sygnalizacyjnej, napięcie wyjściowe AC 110 V/220 V.
- Zaciski 3, 4 i 5 – Motor – Podłączenie przewodów silnika napędu bramy przesuwnej.
- Zaciski 6 i 7 – Power – Podłączenie zasilania AC 110 V/220 V.
- Zacisk 8 – Vcc – Wyjście DC 12 V do zasilania urządzeń zewnętrznych, maks. 200 mA.
- Zacisk 9 – Com – Podłączenie do zacisku COM lub GND.
- Zacisk 10 – Ph – Podłączenie fotokomórki.
- Zacisk 11 – Start – Wejście sterowania jednym przyciskiem, sterujące bramą w cyklu otwórz – stop – zamknij – stop – otwórz.
- Zacisk 12 – Open – Podłączenie dowolnego urządzenia zewnętrznego otwierającego bramę.
- Zacisk 13 – Com – Podłączenie do zacisku COM lub GND.
- Zacisk 14 – Close – Podłączenie dowolnego urządzenia zewnętrznego zamykającego bramę.
- Zacisk 15 – Card – Podłączenie dowolnego urządzenia zewnętrznego otwierającego bramę.
- Zacisk 16 – Ped – Wejście sygnału trybu pieszego (sygnał otwarcia bramy).
- Zacisk 17 – Com – Podłączenie do zacisku COM lub GND.
- Zacisk 18 – ANT – Przyłącze anteny.
Specyfikacja techniczna
Napęd do bramy przesuwnej PYM-N2208 WiFi 800KG
- Zasilanie: AC 110 V/220 V ±10%, 50 Hz / 60 Hz
- Maksymalne obciążenie (masa bramy): 800 kg
- Moc znamionowa: 130 W
- Prędkość znamionowa silnika: 1300 obr./min
- Prędkość wyjściowa: 50 obr./min ±10%
- Prędkość przesuwu bramy: 26 cm/s
- Moment obrotowy na wyjściu: 21 N·m
- Moduł koła zębatego: M=4
- Liczba zębów koła: Z=16
- Zasięg pilota: ≤50 m
- Wilgotność pracy: ≤85%
- Maksymalna siła uciągu: 950 N
- Głośność: ≤55 dB
- Klasa ochronności: B
- Temperatura pracy silnika: -20°C ~ +55°C
- Kodowanie pilotów: Dedykowany kod zmienny
- Pojemność pamięci pilotów: Maks. 128 szt.
- Kolor: Granatowo-srebrny

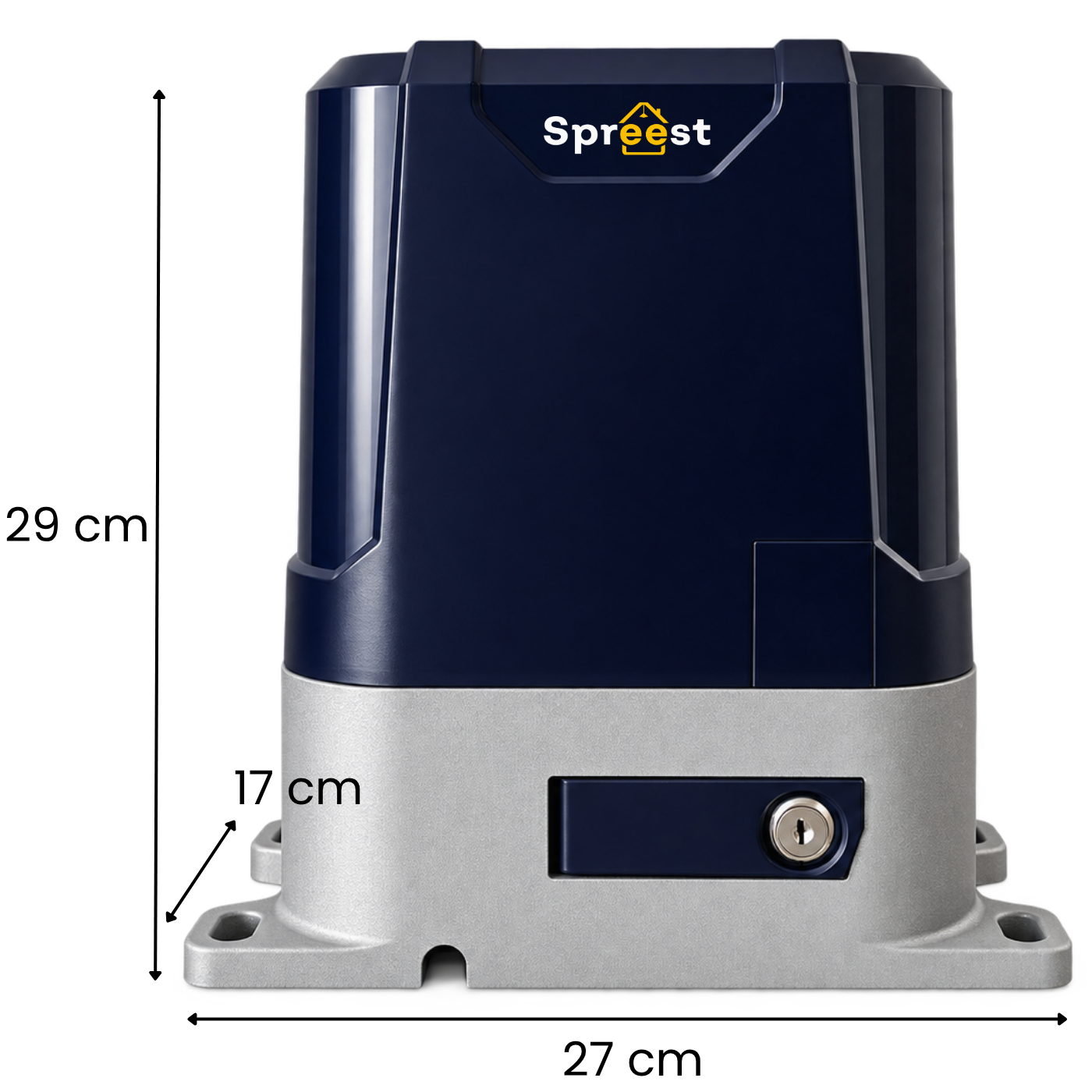

- Wymiary: 27 x 17 x 29 cm
- Masa netto: 8,4 kg

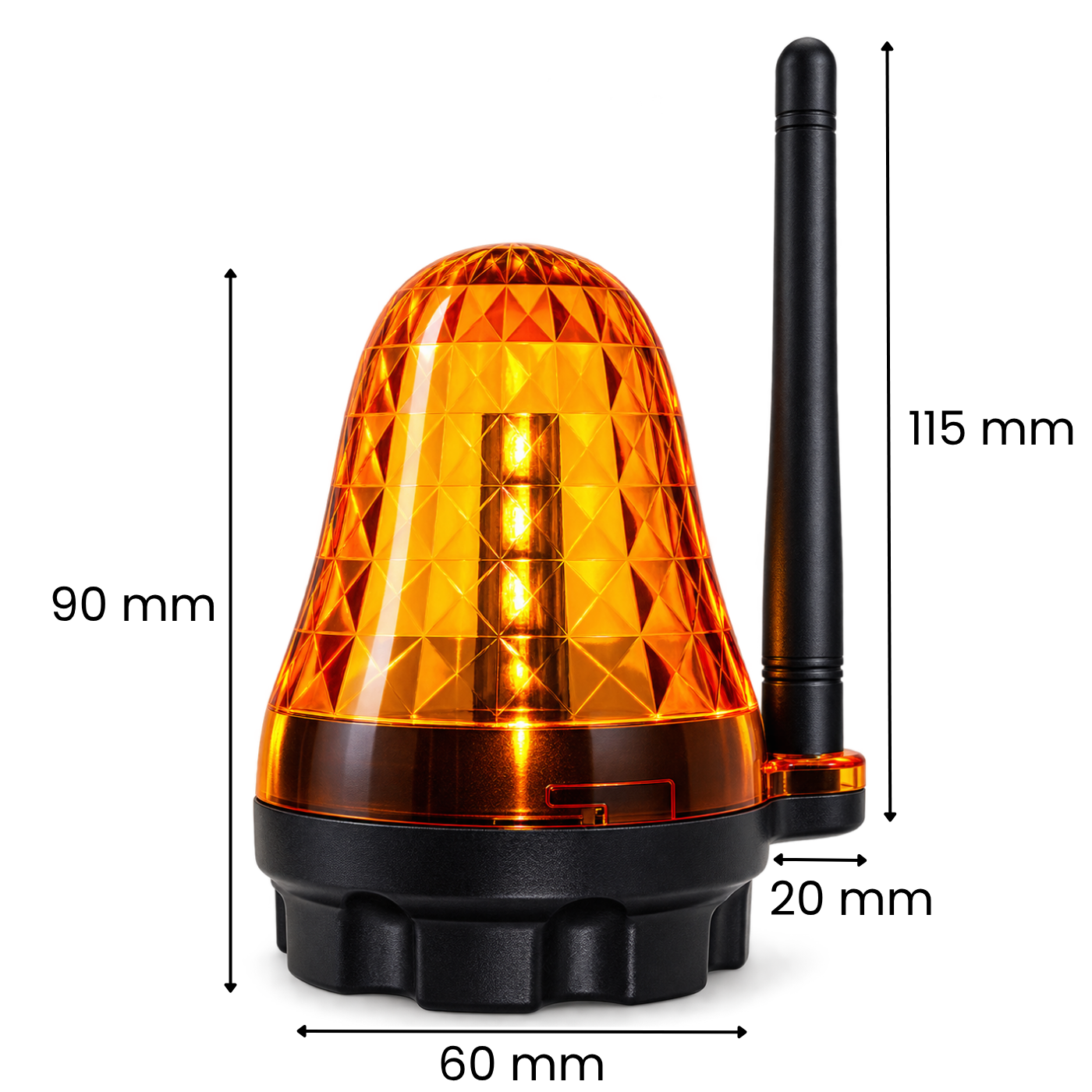

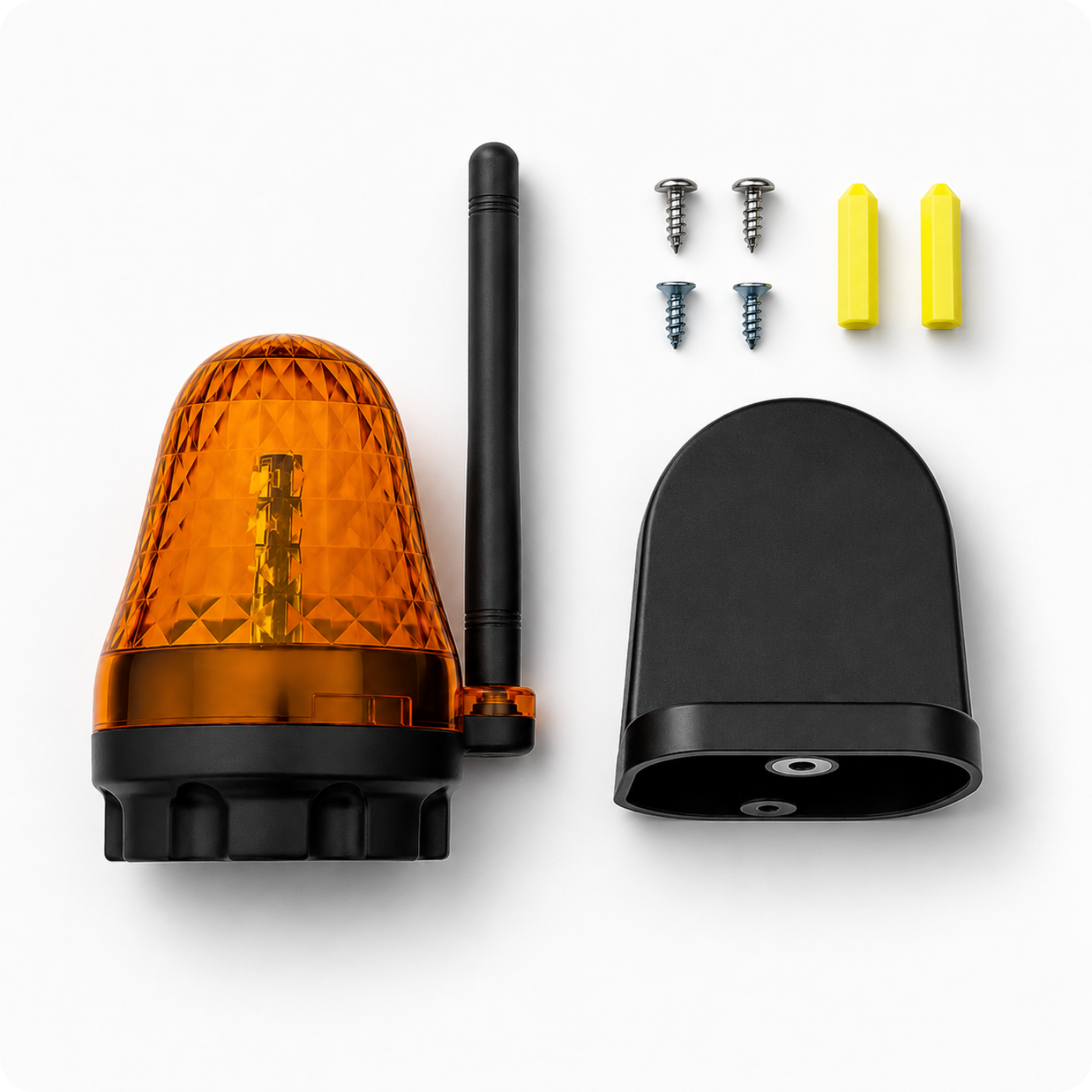

Lampa sygnalizacyjna ostrzegawcza JD-06 12-265V AC/DC
- Napięcie robocze: 12–265 V AC/DC
- Pobór mocy: < 3 W
- Źródło światła: LED
- Tryby pracy: Miganie / Świecenie ciągłe
- Częstotliwość migania: 1 Hz
- Podłączenie anteny RF: GND / ANT
- Temperatura pracy: Od -20°C do +60°C
- Stopień ochrony: IP54
- Pozycja montażowa: Pionowa
- Kolor klosza: Pomarańczowy
- Kolor podstawy: Czarny
- Wymiary urządzenia: 127 × 80 × 60 mm
- Waga: 143 g
Uwaga: Lampę należy montować pionowo względem podłoża. Prawidłowa pozycja montażowa oraz dokładne zamknięcie obudowy są istotne dla ograniczenia ryzyka przedostawania się wody do wnętrza urządzenia i zachowania deklarowanego stopnia ochrony IP54.

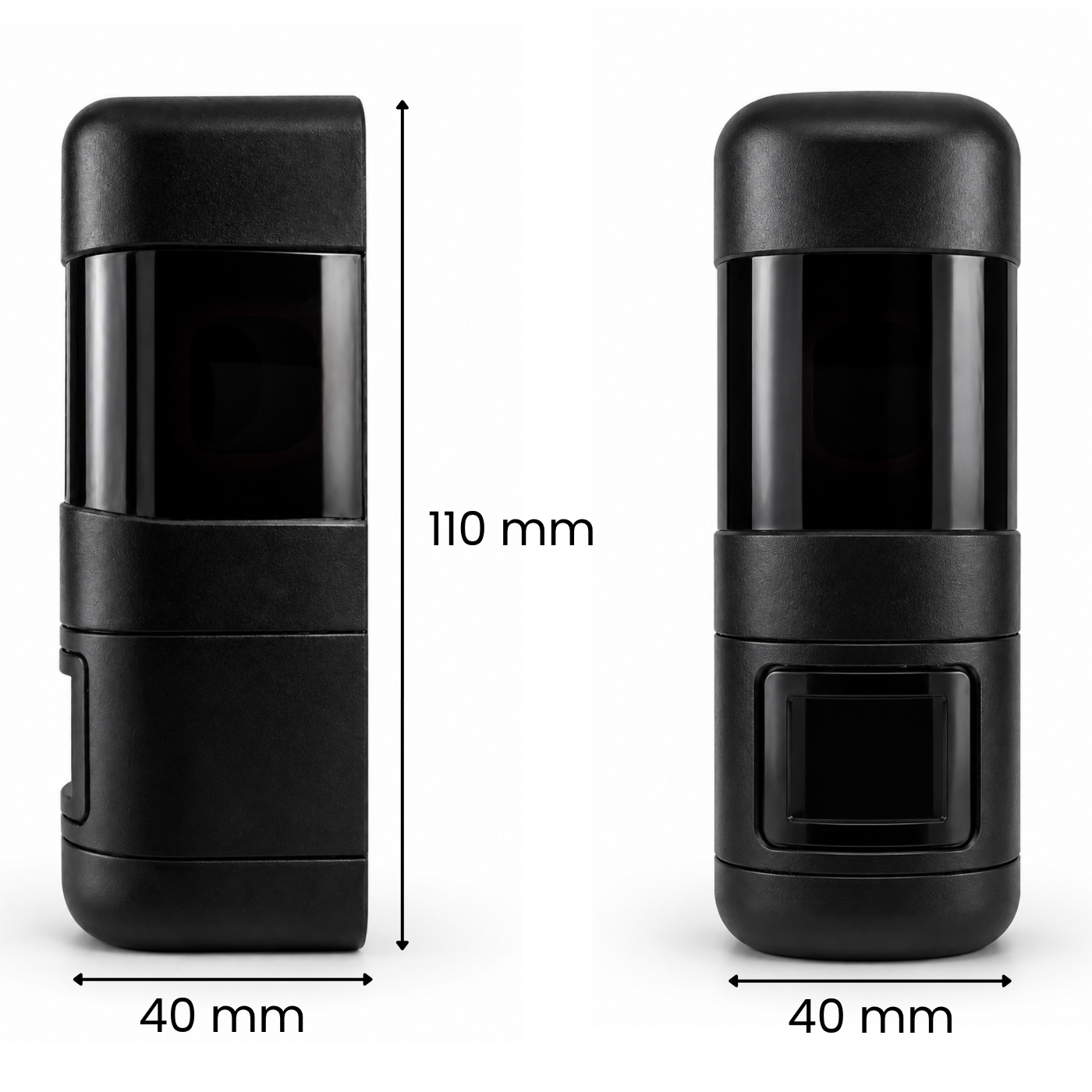

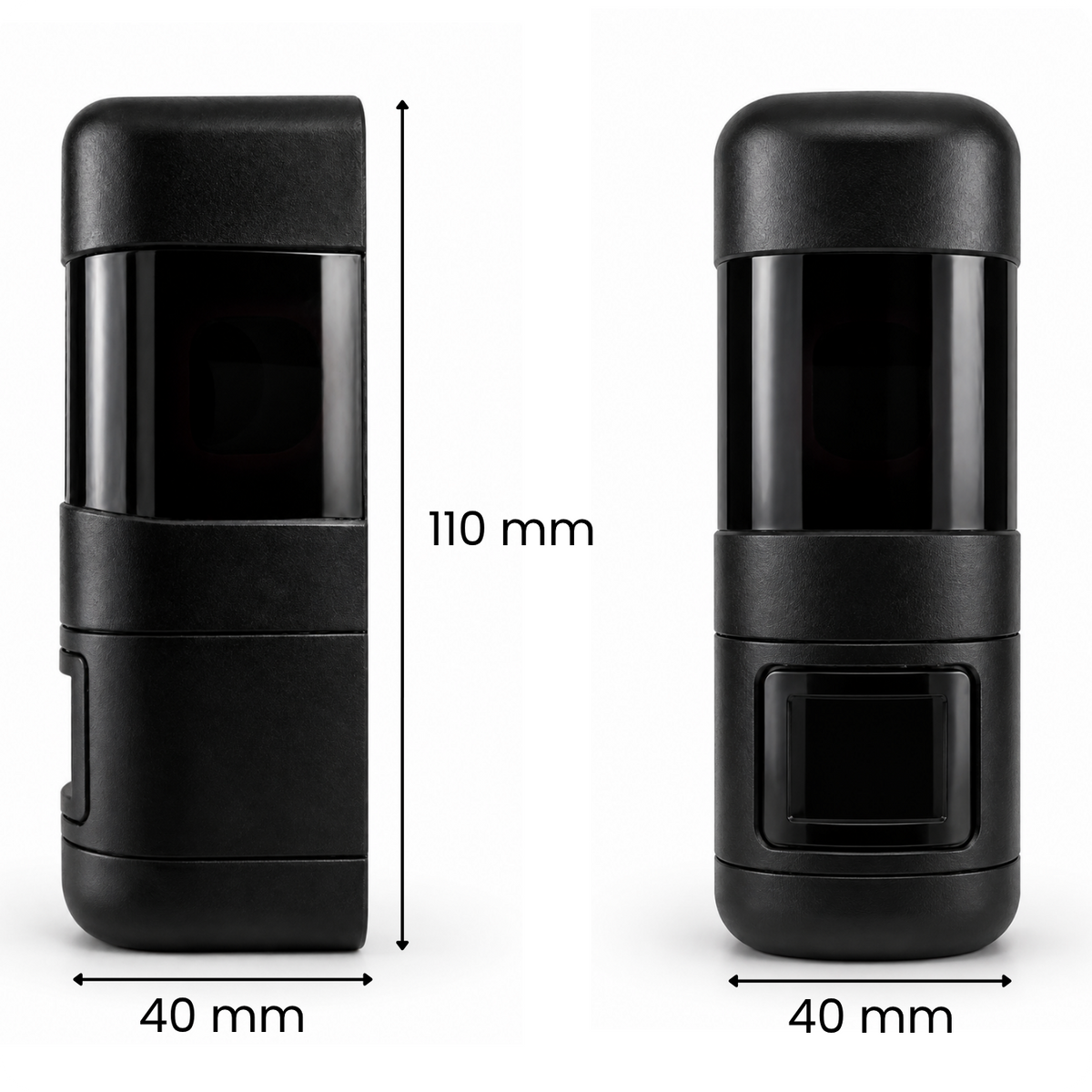

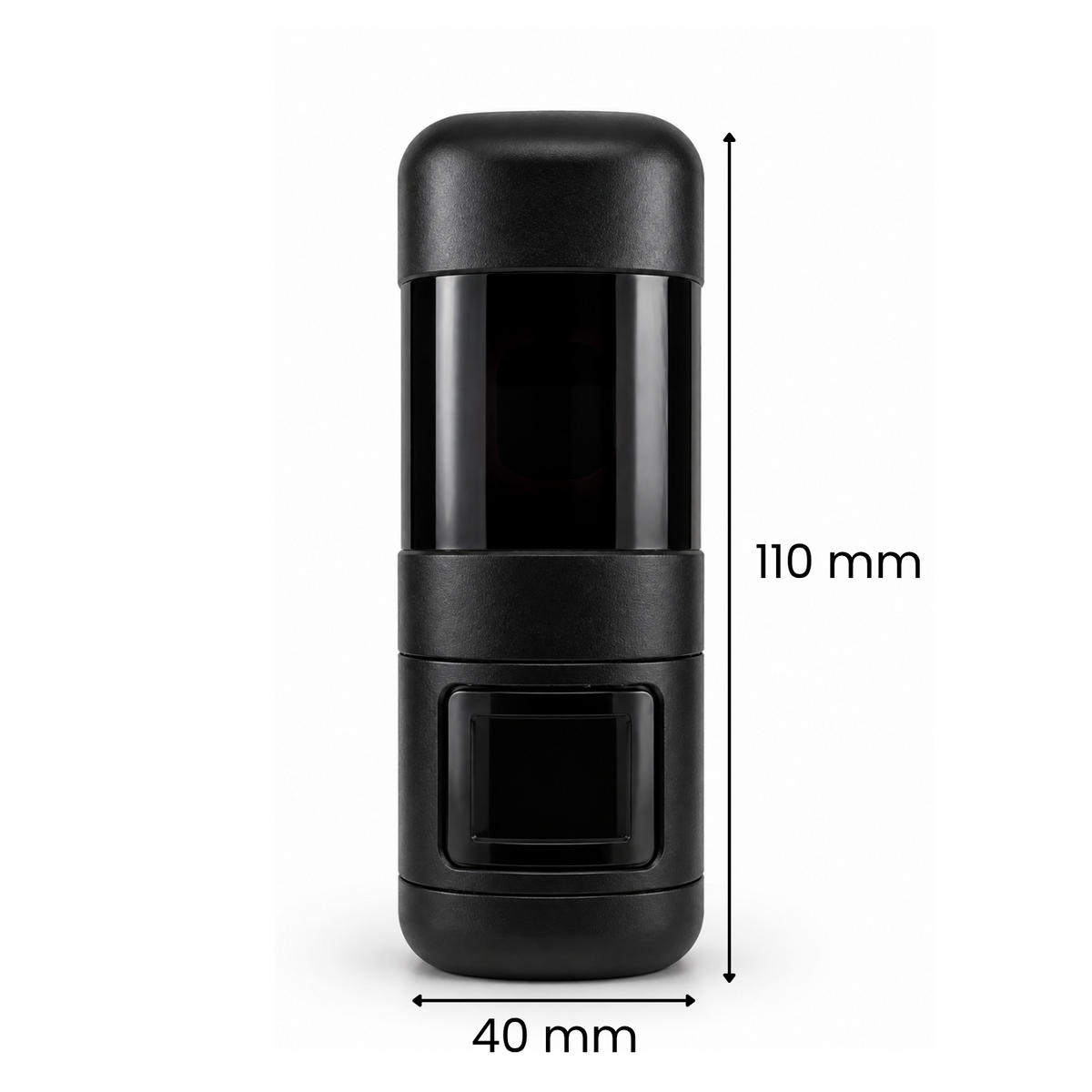

Fotokomórka czujka przeszkód HW-08 12-24V AC/DC
- Zasilanie: AC/DC 12–24 V
- Zasięg działania: Do 12 m
- Minimalna odległość między nadajnikiem a odbiornikiem: 50 cm
- Długość fali podczerwieni: 890 nm
- Pobór prądu nadajnika: ≤ 30 mA
- Pobór prądu odbiornika: ≤ 50 mA
- Zakres regulacji modułu optycznego / płytki PCB: ±90°
- Konfiguracja wyjścia: N.O. / N.C., wybierana zworką
- Wyjście przekaźnikowe odbiornika: Maks. 1 A przy 24 V DC
- Temperatura pracy: Od -20°C do +60°C
- Stopień ochrony: IP54
- Minimalny przekrój przewodu: 0,5 mm²
- Minimalna zalecana wysokość montażu: 20 cm nad podłożem
- Kolor: Czarny
- Wymiary: 110 × 40 x 40 mm
- Waga: 139 g

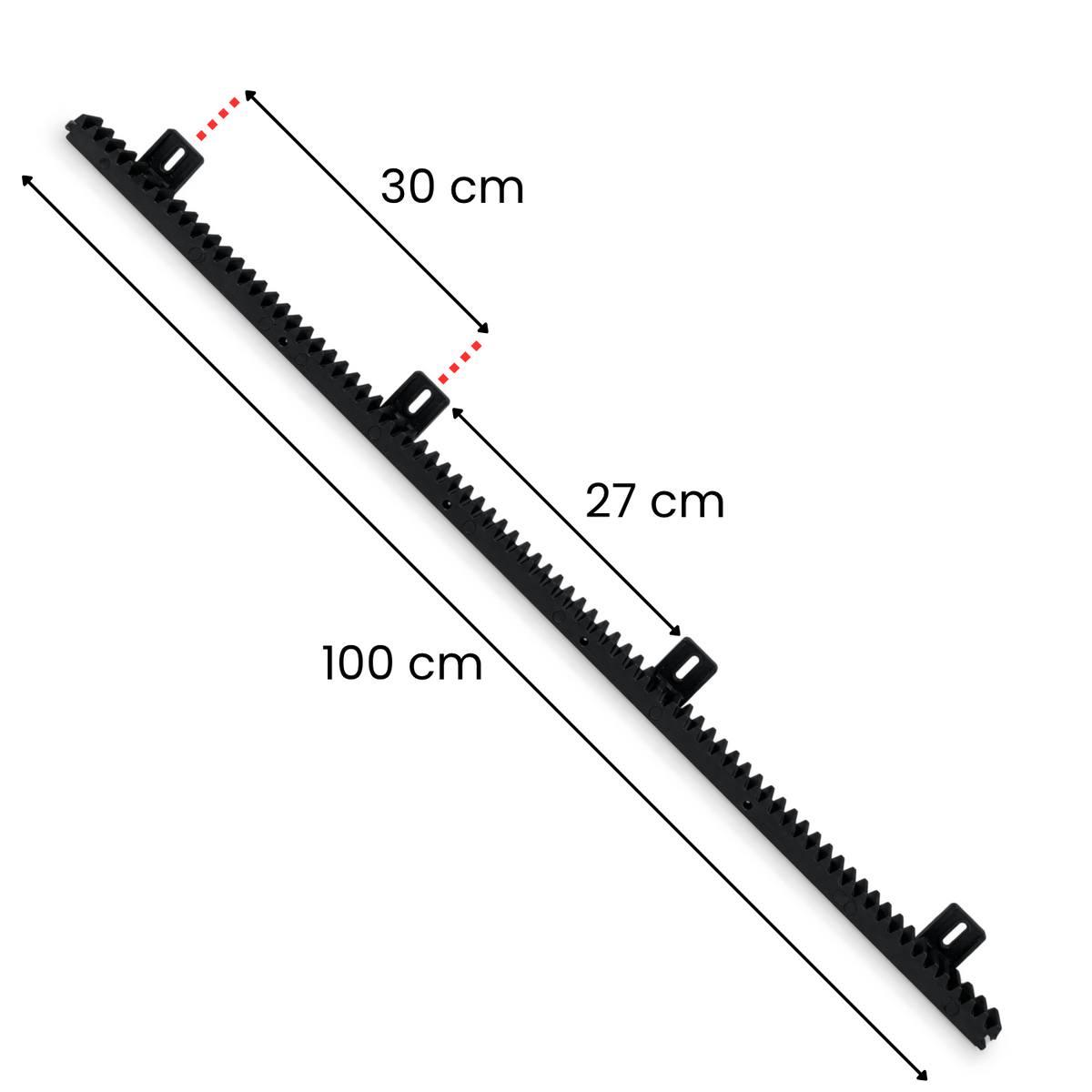

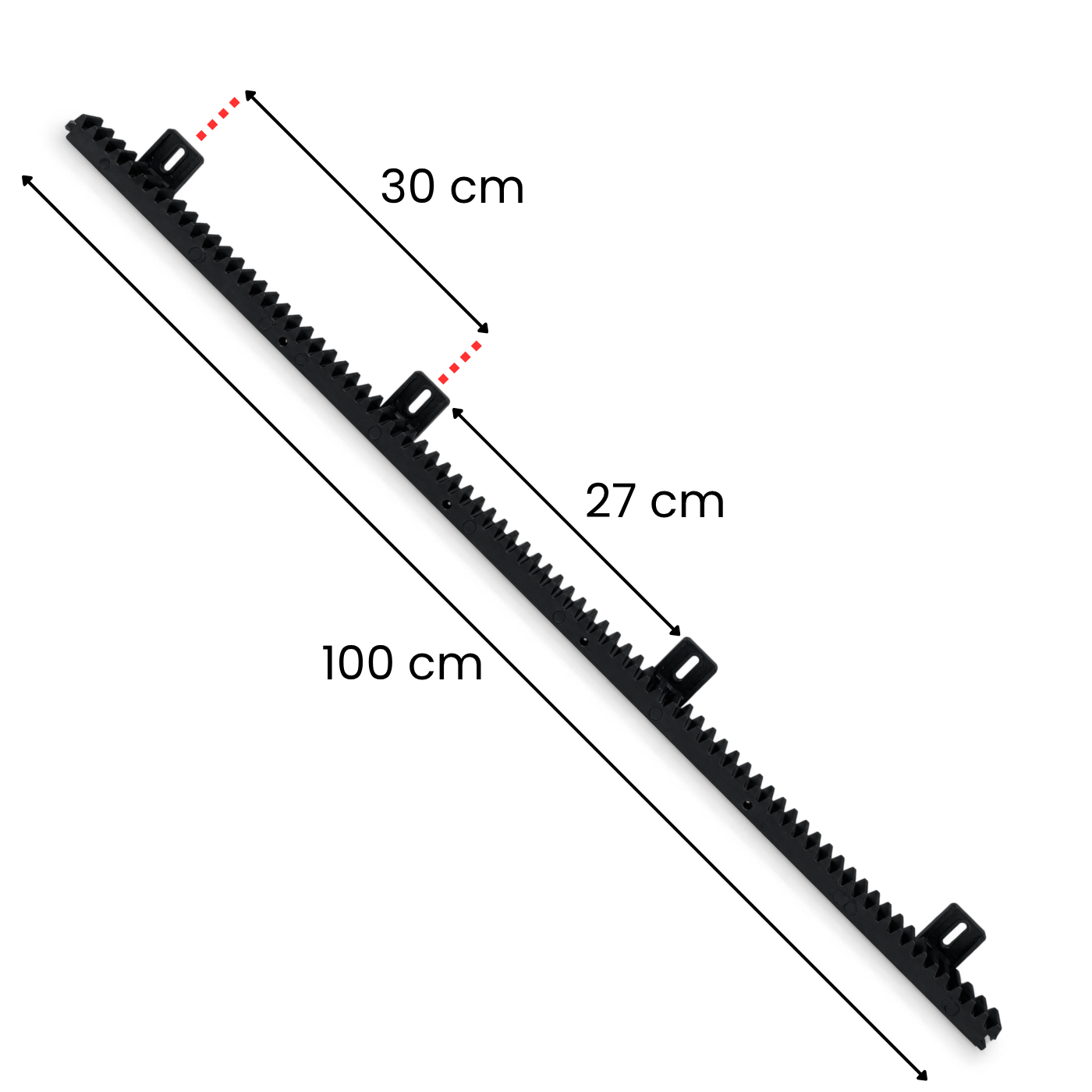

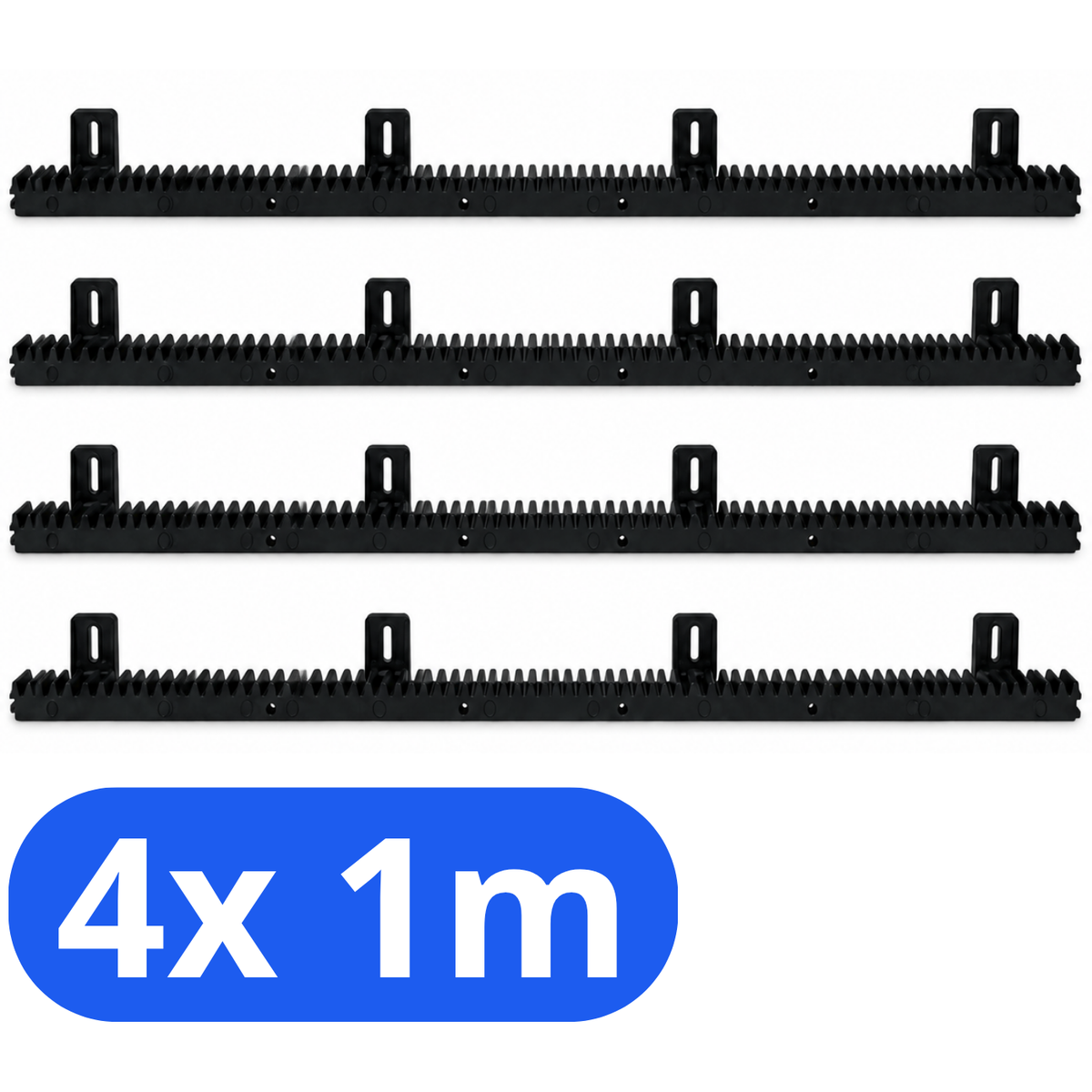

Listwa zębata poliamidowa nylonowa do napędów CT-01 1M
- Moduł uzębienia: M4
- Materiał: Poliamid / Nylon
- Długość listwy: 1 m
- Rodzaj uzębienia: Proste
- Liczba punktów montażowych: 4
- Sposób montażu: Przykręcany
- Regulacja położenia: Tak
- Kolor: Czarny
- Wymiary: 100 x 4 x 6 cm
- Waga: 1.05 kg
- Zasilanie: AC/DC 12–24 V
- Zasięg działania: Do 12 m
- Minimalna odległość między nadajnikiem a odbiornikiem: 50 cm
- Długość fali podczerwieni: 890 nm
- Pobór prądu nadajnika: ≤ 30 mA
- Pobór prądu odbiornika: ≤ 50 mA
- Zakres regulacji modułu optycznego / płytki PCB: ±90°
- Konfiguracja wyjścia: N.O. / N.C., wybierana zworką
- Wyjście przekaźnikowe odbiornika: Maks. 1 A przy 24 V DC
- Temperatura pracy: Od -20°C do +60°C
- Stopień ochrony: IP54
- Minimalny przekrój przewodu: 0,5 mm²
- Minimalna zalecana wysokość montażu: 20 cm nad podłożem
- Kolor: Czarny
- Wymiary: 110 × 40 x 40 mm
- Waga: 139 g

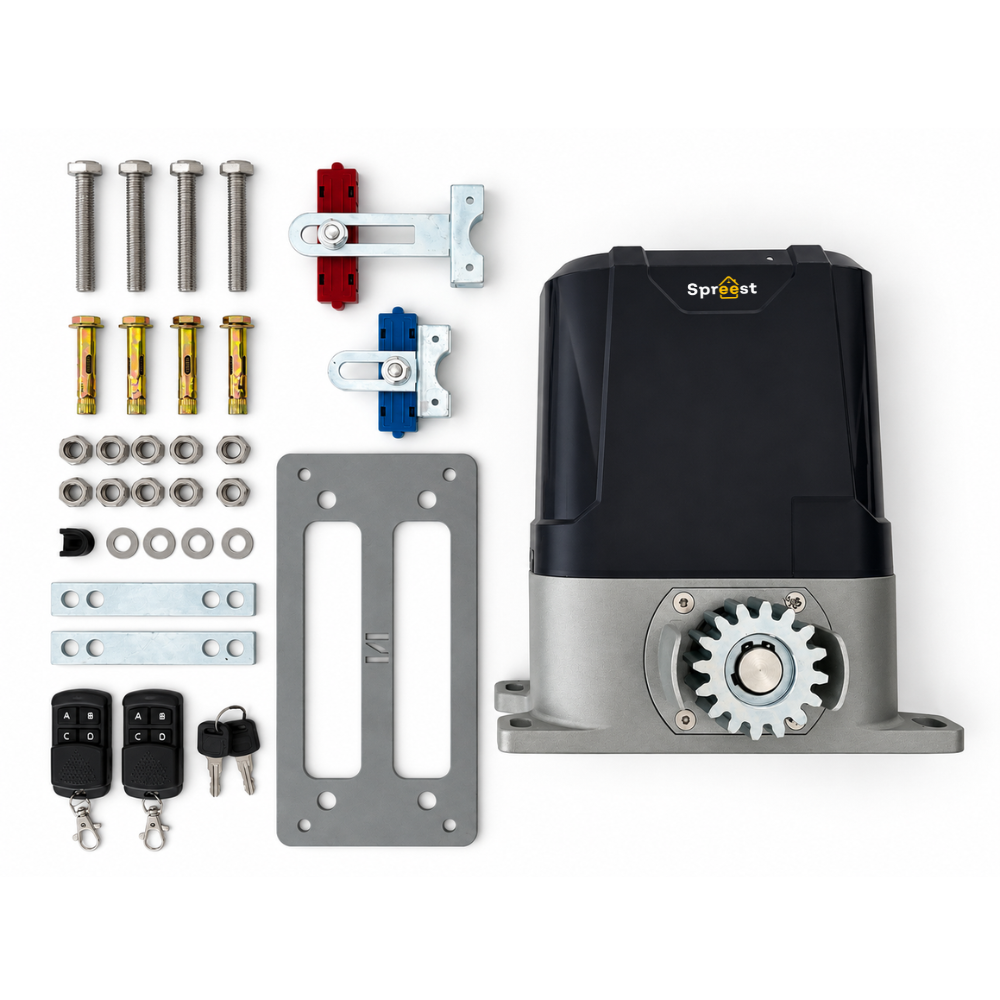

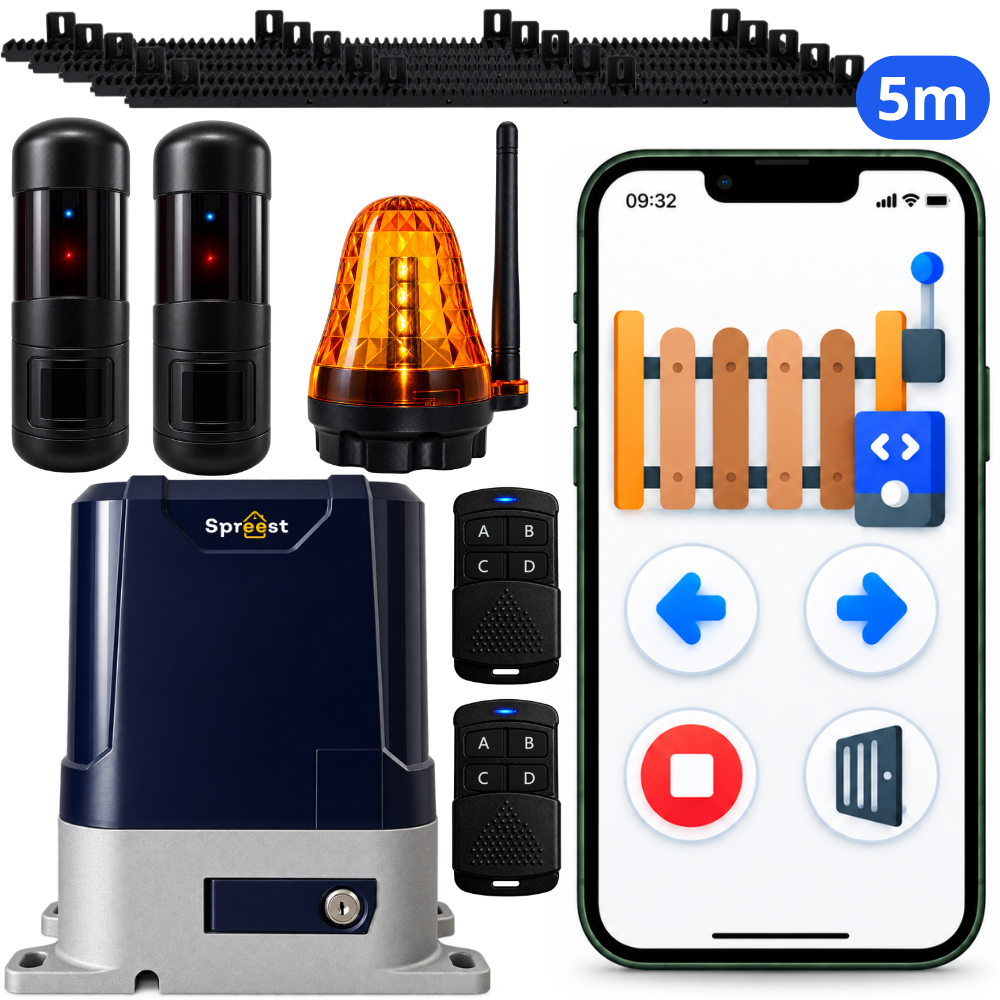

Zestaw zawiera
- 1x Napęd do bramy przesuwnej PYM-N2208
- 1x Płyta podstawy napędu
- 4x Śruba mocująca do podłoża
- 1x Zestaw śrub regulacyjnych
- 2x Magnes krańcowy (niebieski i czerwony) wraz z magnetycznym wyłącznikiem krańcowym
- 2x Pilot zdalnego sterowania
- 2x Klucz odblokowania awaryjnego
- 1x Instrukcja obsługi
- 1x Lampa sygnalizacyjna ostrzegawcza JD-06 12-265V AC/DC
- 1x Uchwyt
- 1x Zestaw akcesoriów montażowych
- 1x Instrukcja obsługi

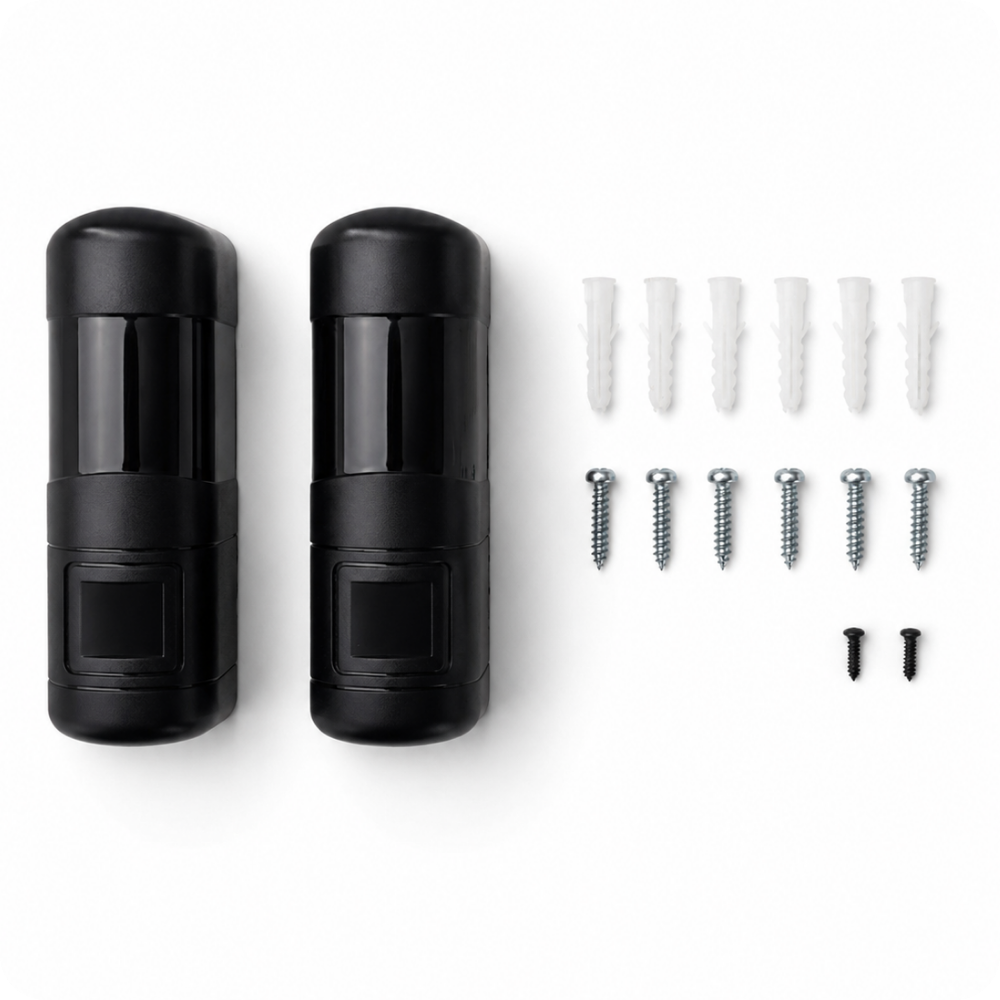

- 1x Zestaw fotokomórek HW-08 12-24V AC/DC
- 6x Wkręt samogwintujący
- 6x Kołek rozporowy
- 2x Śruba do montażu na słupku
- 1x Instrukcja obsługi

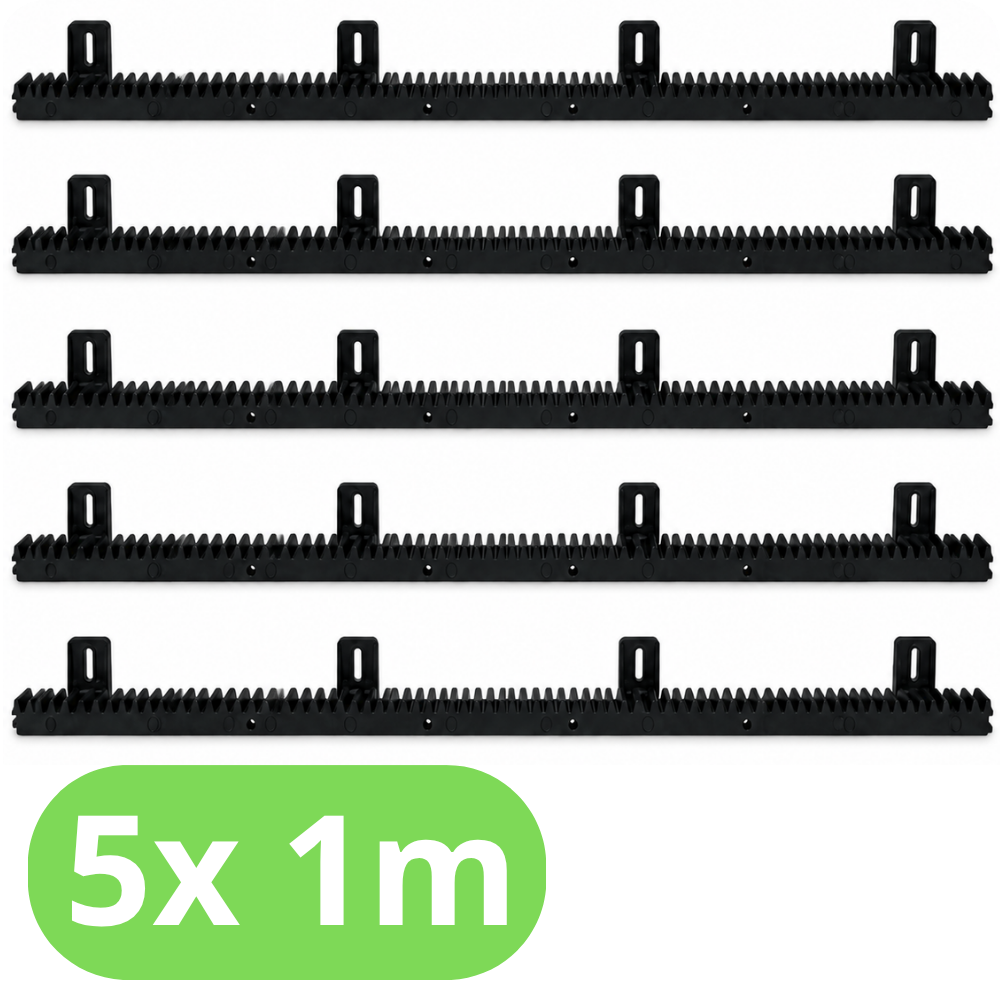

- 5x Listwa zębata poliamidowa M4 – 1 m
- 25x Wkręt montażowy
- 25x Podkładka montażowa
