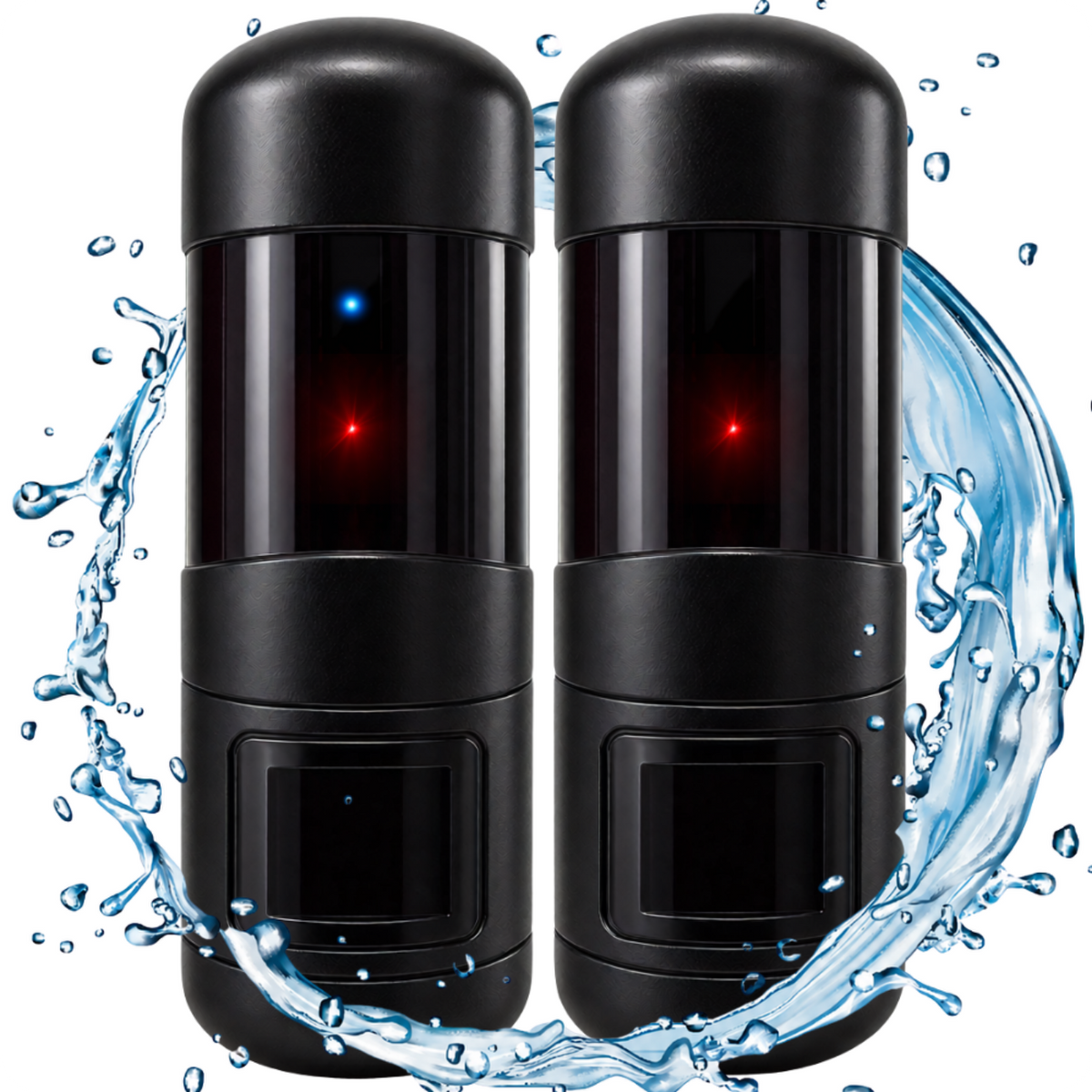

Fotokomórka czujka przeszkód HW-08 12-24V AC/DC
Fotokomórka czujka przeszkód HW-08 marki Spreest to zestaw bezpieczeństwa przeznaczony do współpracy z automatyką bramową. Składa się z nadajnika oraz odbiornika podczerwieni, które tworzą niewidoczną wiązkę zabezpieczającą przejazd.
Gdy osoba, samochód lub inna przeszkoda przerwie wiązkę podczerwieni, odbiornik zmienia stan wyjścia i przekazuje sygnał do centrali sterującej bramą. Pozwala to wykorzystać fotokomórki jako element systemu wykrywania przeszkód.
Dzięki zasięgowi do 12 m, zasilaniu 12–24 V AC/DC oraz regulowanemu modułowi optycznemu HW-08 sprawdzi się przy różnych sposobach montażu automatyki bramowej.
Kluczowe cechy
1. Wykrywanie przeszkód za pomocą podczerwieni – Przerwanie wiązki przez pojazd, osobę lub inny obiekt powoduje zmianę stanu wyjścia odbiornika.
2. Zasięg działania do 12 m – Dystans działania pomiędzy nadajnikiem a odbiornikiem wynosi od 50 cm do 12 m.
3. Uniwersalne zasilanie 12–24 V AC/DC – Łatwe dopasowanie zestawu do różnych central i systemów automatyki bramowej.
4. Regulacja modułu optycznego ±90° – Wewnętrzne moduły optyczne nadajnika i odbiornika można obracać w zakresie ±90°, dzięki czemu możliwe jest dokładne skierowanie urządzeń na siebie również wtedy, gdy ich obudowy nie są ustawione idealnie naprzeciwko.
5. Wyjście N.O. / N.C. – Zworka znajdująca się w odbiorniku pozwala wybrać sposób pracy wyjścia: normalnie otwarte lub normalnie zamknięte, zależnie od wymagań centrali sterującej.
6. Wyjście przekaźnikowe – Odbiornik wyposażono w wyjście OUT / COM służące do przekazywania sygnału do centrali automatyki.
7. Dioda LED w odbiorniku – Dioda sygnalizacyjna ułatwia kontrolę pracy fotokomórki podczas ustawiania, uruchamiania i testowania systemu.
8. Odporność na warunki zewnętrzne IP54 – Przystosowane do typowych zastosowań przy automatyce bramowej na zewnątrz.

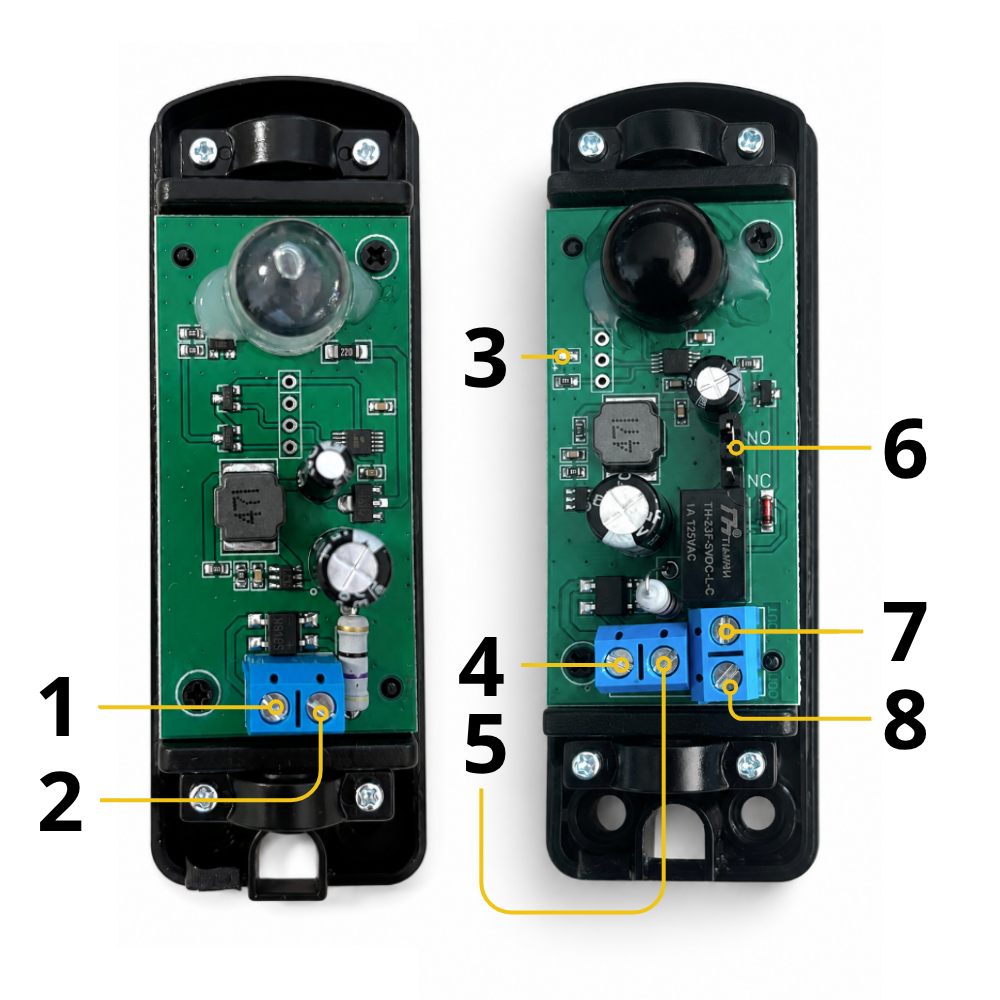

Elementy fotokomórki
Zestaw składa się z dwóch współpracujących ze sobą urządzeń – nadajnika oraz odbiornika.
Nadajnik
1. Zacisk zasilania +
2. Zacisk zasilania −
Nadajnik odpowiada za generowanie wiązki podczerwieni kierowanej w stronę odbiornika i nie posiada osobnego wyjścia sterującego.
Odbiornik
3. Dioda sygnalizacyjna LED
4. Zacisk zasilania +
5. Zacisk zasilania −
6. Zworka wyboru trybu N.O. / N.C.
7. Zacisk wyjścia sterującego OUT
8. Zacisk wspólny COM
Odbiornik wykrywa wiązkę podczerwieni wysyłaną przez nadajnik. W przypadku jej przerwania zmienia stan wyjścia i przekazuje odpowiedni sygnał do centrali sterującej.
W obu urządzeniach wewnętrzny moduł optyczny wraz z płytką PCB można regulować w zakresie ±90°. Ułatwia to prawidłowe ustawienie wiązki nawet w przypadku montażu fotokomórek pod kątem względem siebie.
Specyfikacja techniczna
- Zasilanie: AC/DC 12–24 V
- Zasięg działania: Do 12 m
- Minimalna odległość między nadajnikiem a odbiornikiem: 50 cm
- Długość fali podczerwieni: 890 nm
- Pobór prądu nadajnika: ≤ 30 mA
- Pobór prądu odbiornika: ≤ 50 mA
- Zakres regulacji modułu optycznego / płytki PCB: ±90°
- Konfiguracja wyjścia: N.O. / N.C., wybierana zworką
- Wyjście przekaźnikowe odbiornika: Maks. 1 A przy 24 V DC
- Temperatura pracy: Od -20°C do +60°C
- Stopień ochrony: IP54
- Minimalny przekrój przewodu: 0,5 mm²

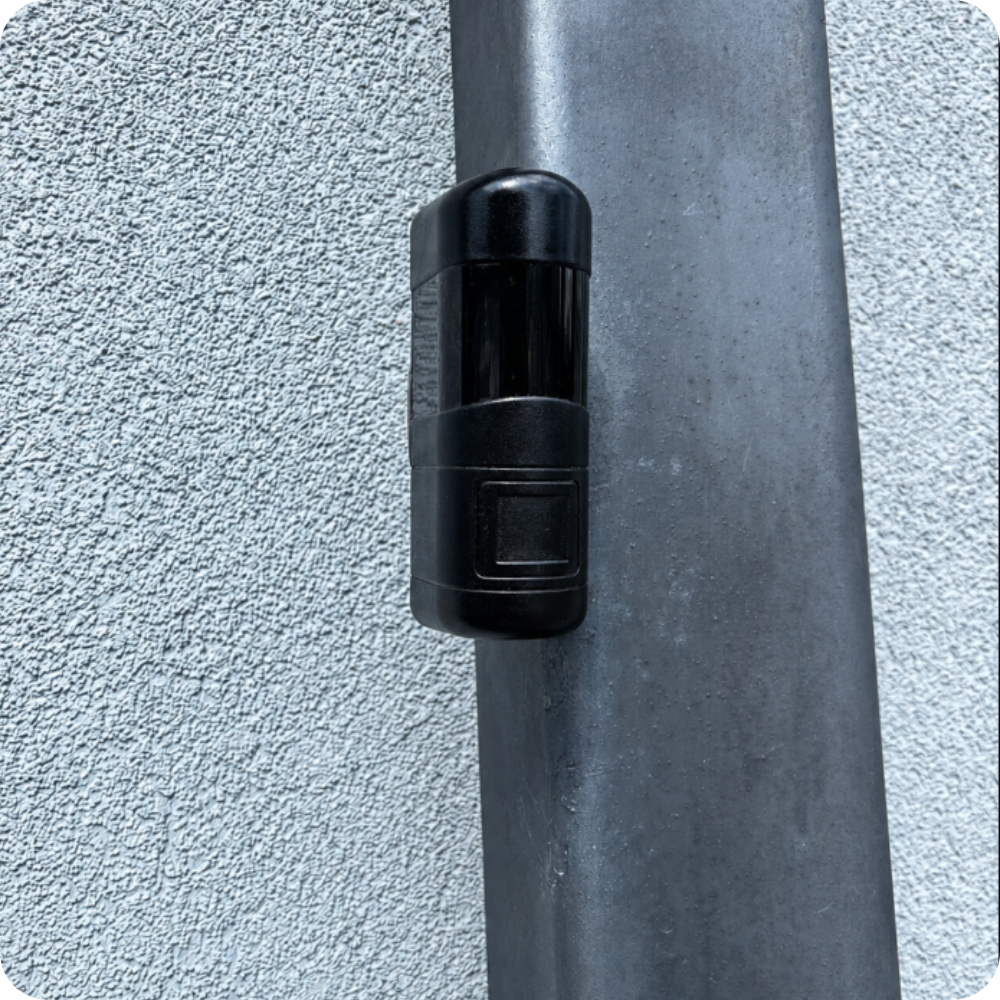

- Minimalna zalecana wysokość montażu: 20 cm nad podłożem
- Kolor: Czarny

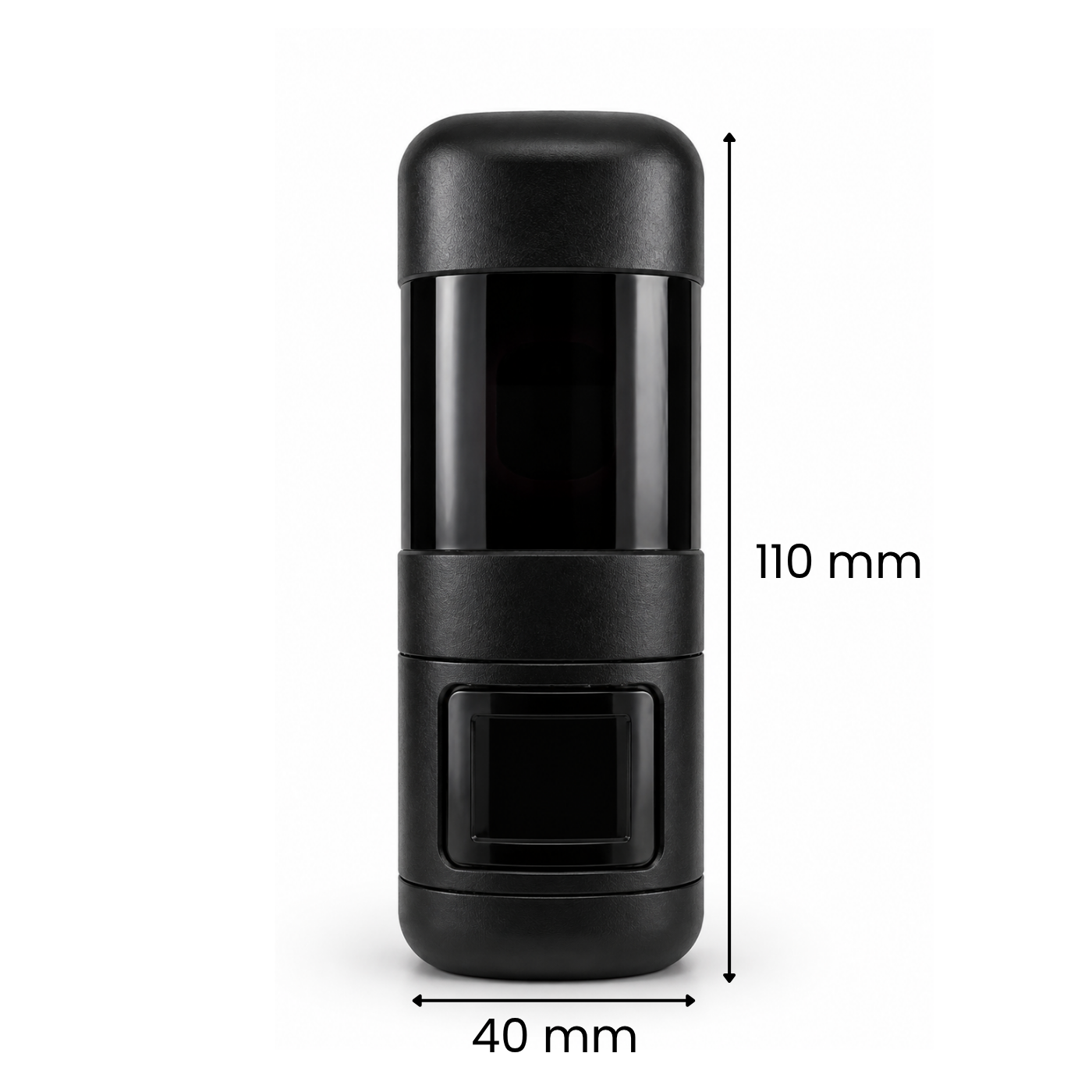

- Wymiary: 40 x 40 x 110 mm
- Waga: 139 g

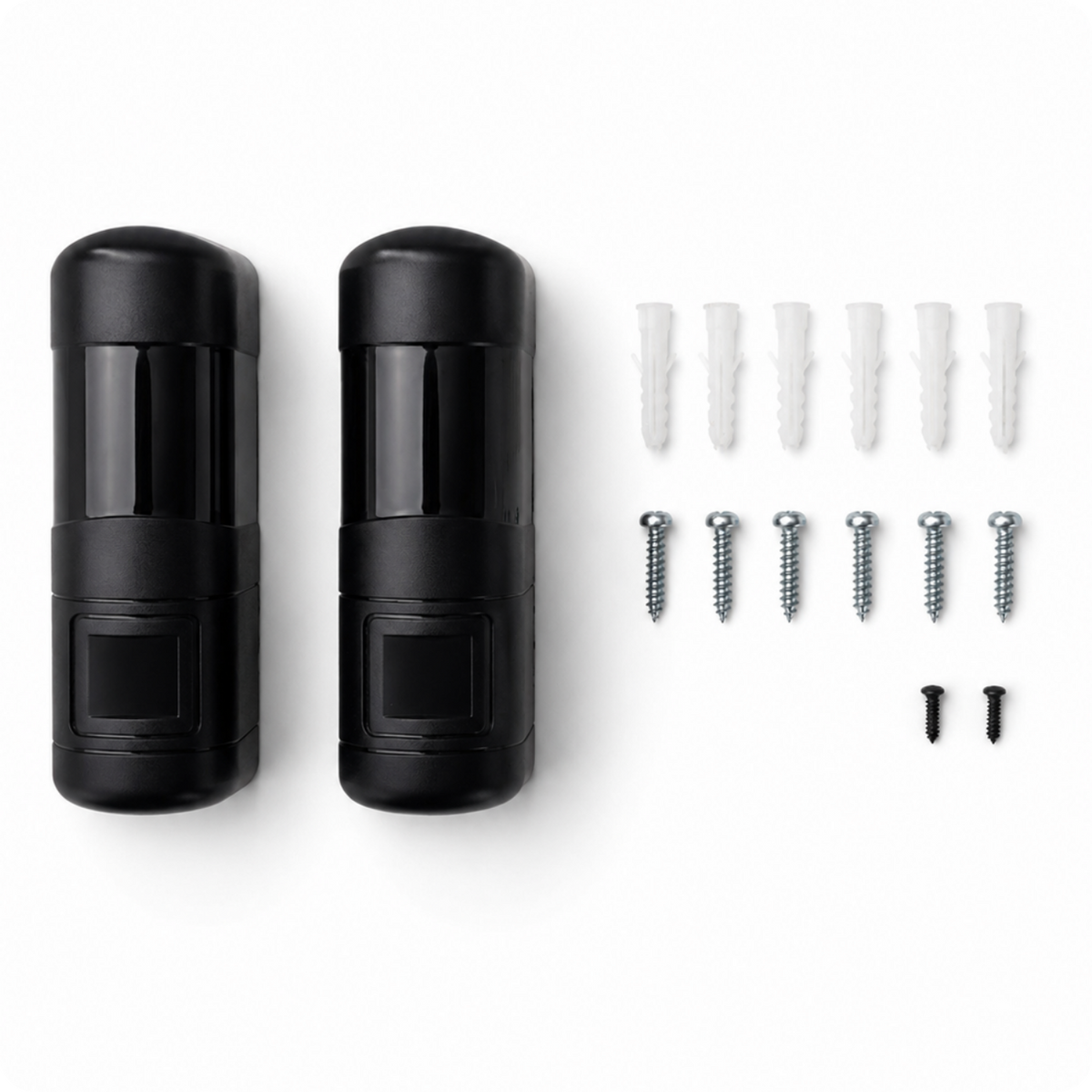

Zestaw zawiera
- 1x Fotokomórka nadajnik
- 1x Fotokomórka odbiornik
- 6x Wkręt samogwintujący
- 6x Kołek rozporowy
- 2x Śruba do montażu na słupku
- 1x Instrukcja obsługi
