Zamek elektroniczny szyfrator CH4 Tuya Smart
Zamek elektroniczny CH4 Tuya Smart marki Spreest to nowoczesne i intuicyjne rozwiązanie, które zapewnia wygodną kontrolę dostępu do domu lub firmy.
Urządzenie obsługuje standardy komunikacji Wiegand 26–44 bit (wejście i wyjście), dzięki czemu można go zintegrować z wieloma systemami kontroli dostępu.
Może pracować zarówno jako samodzielny kontroler dostępu, jak i zewnętrzny czytnik RFID współpracujący z nadrzędnym kontrolerem poprzez interfejs Wiegand 26–44 bit.

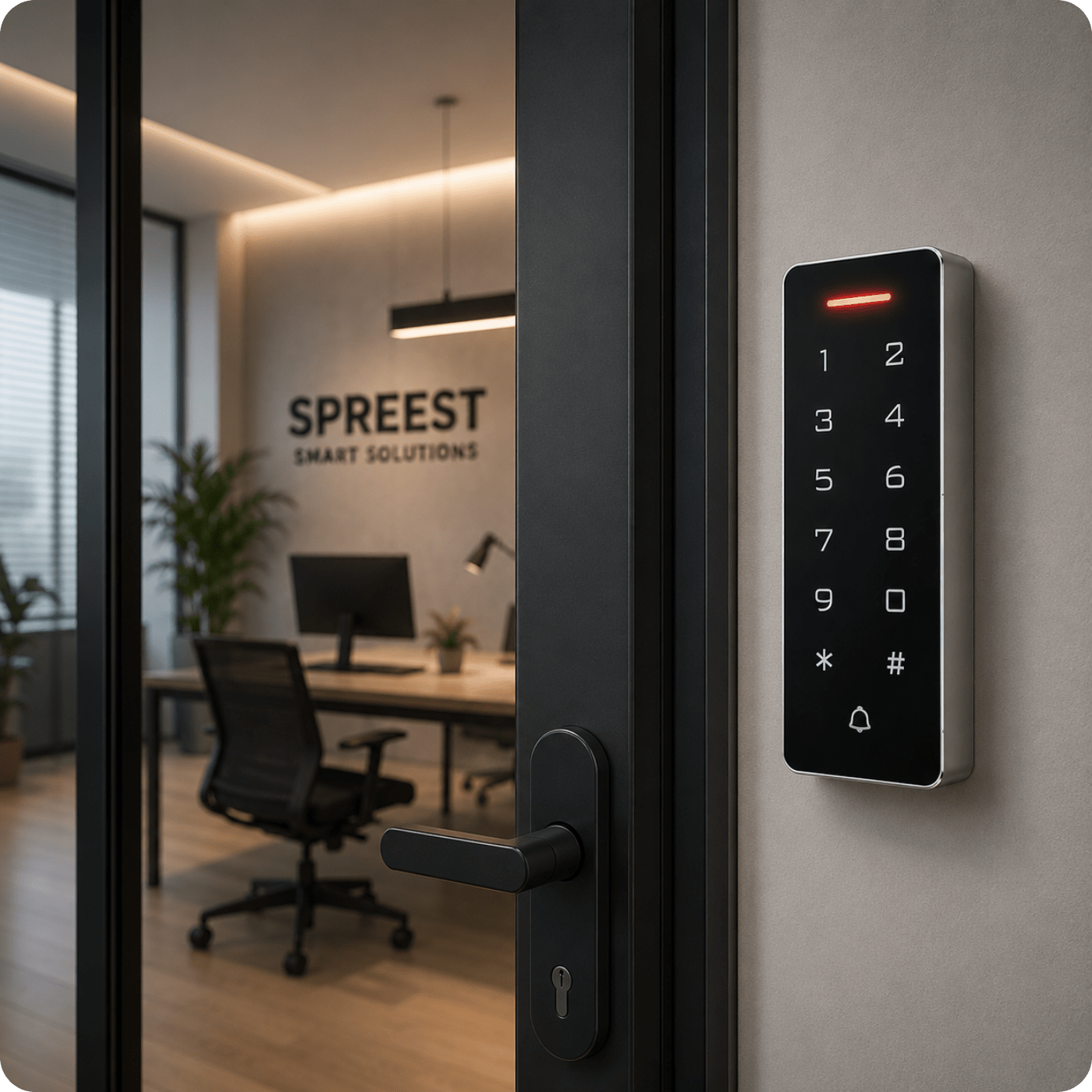

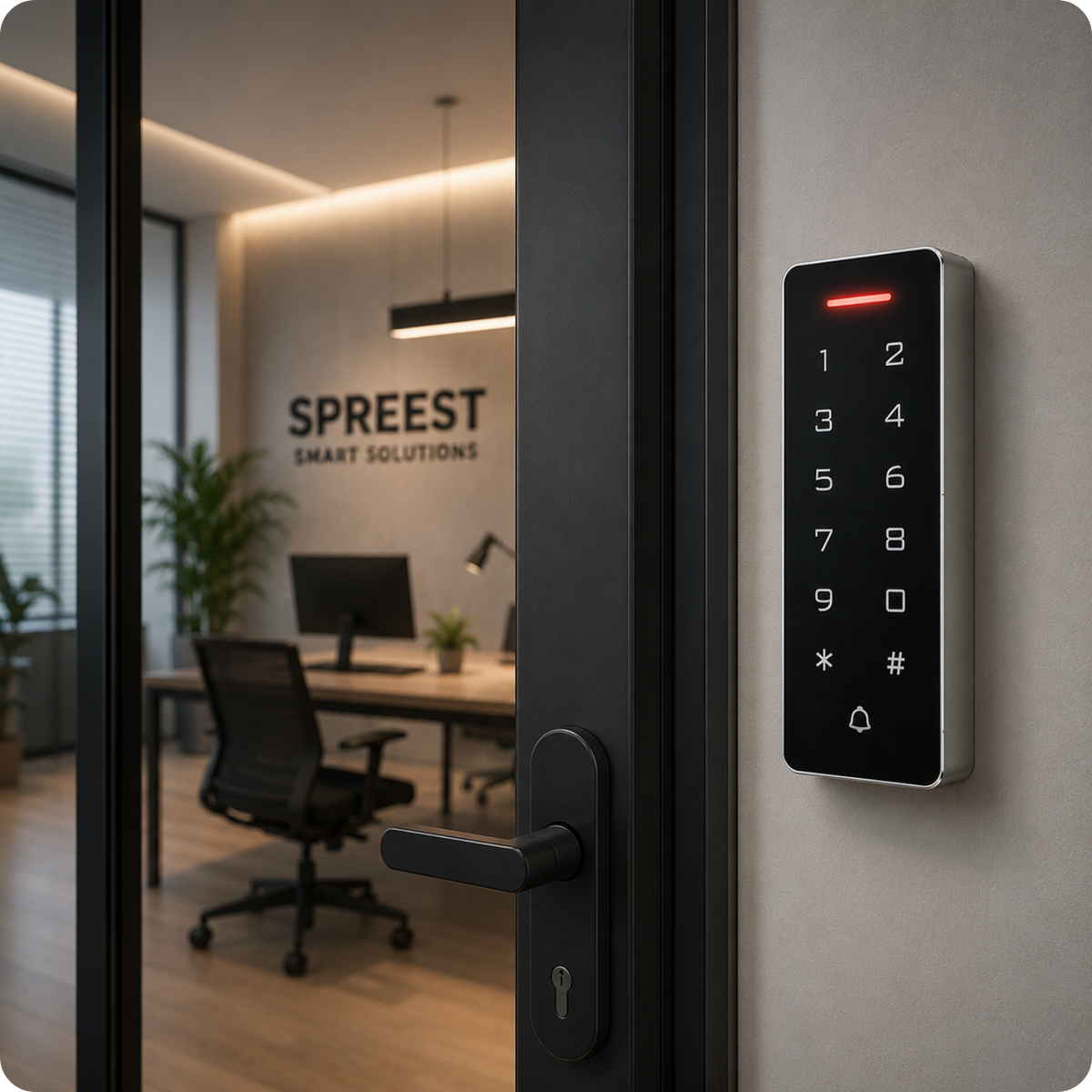

Idealnie sprawdza się w najmie krótkoterminowym, biurach, magazynach czy punktach usługowych, gdzie liczy się szybki i kontrolowany dostęp bez obecności właściciela.
W kilka sekund udostępnisz dostęp gościowi jednorazowym kodem, nadasz pracownikowi dostęp tylko na określone godziny, a każdą próbę otwarcia sprawdzisz w historii – wszystko z poziomu aplikacji.

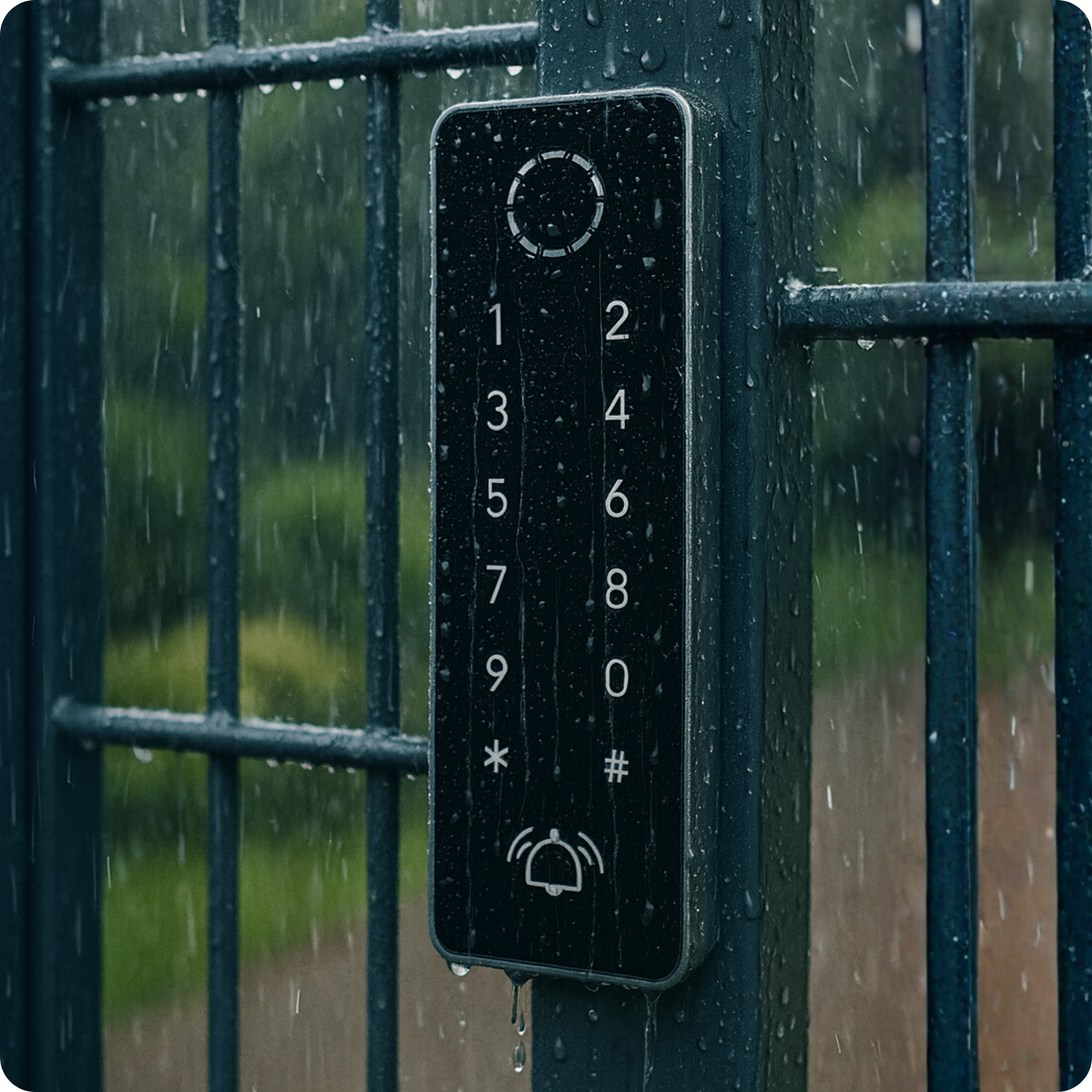

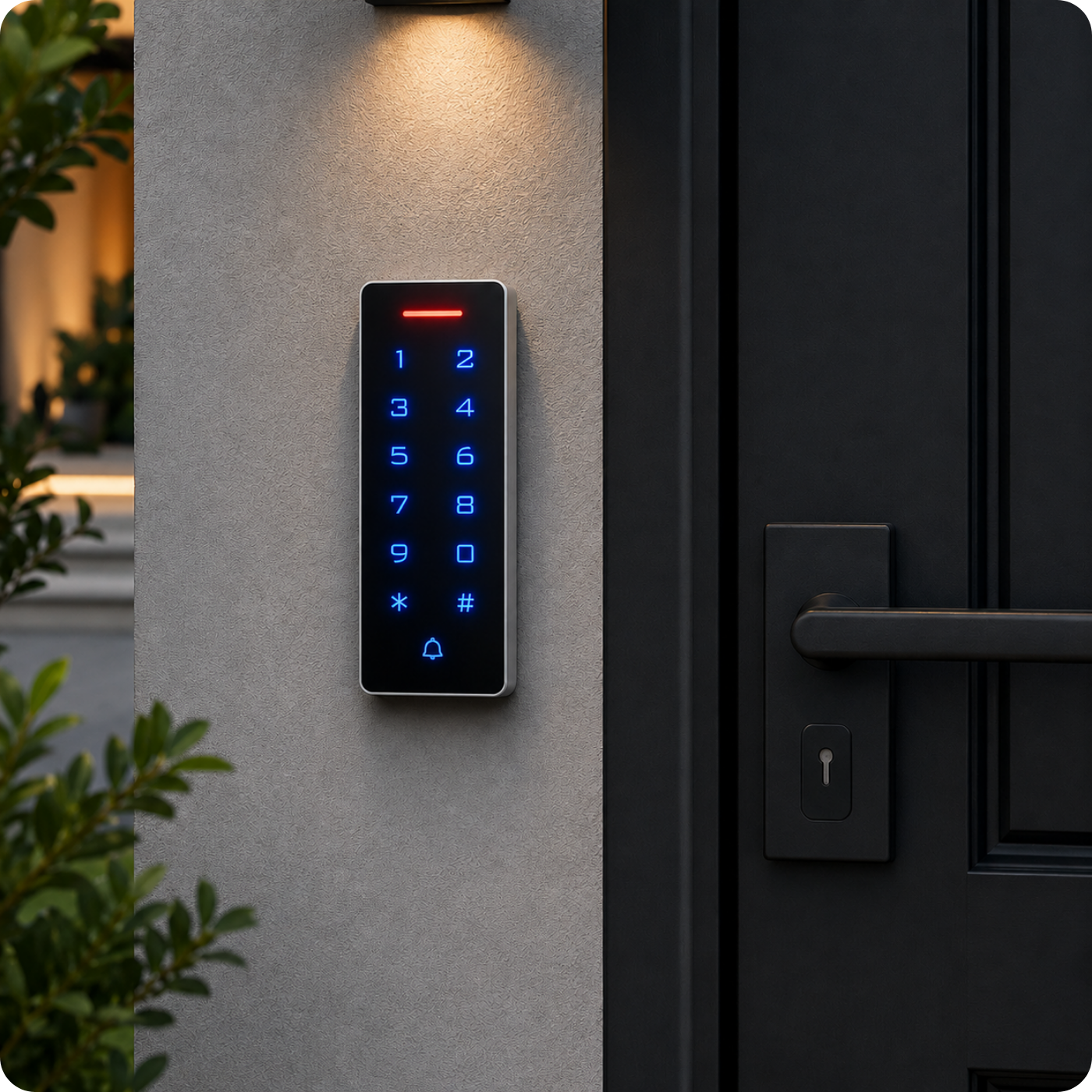

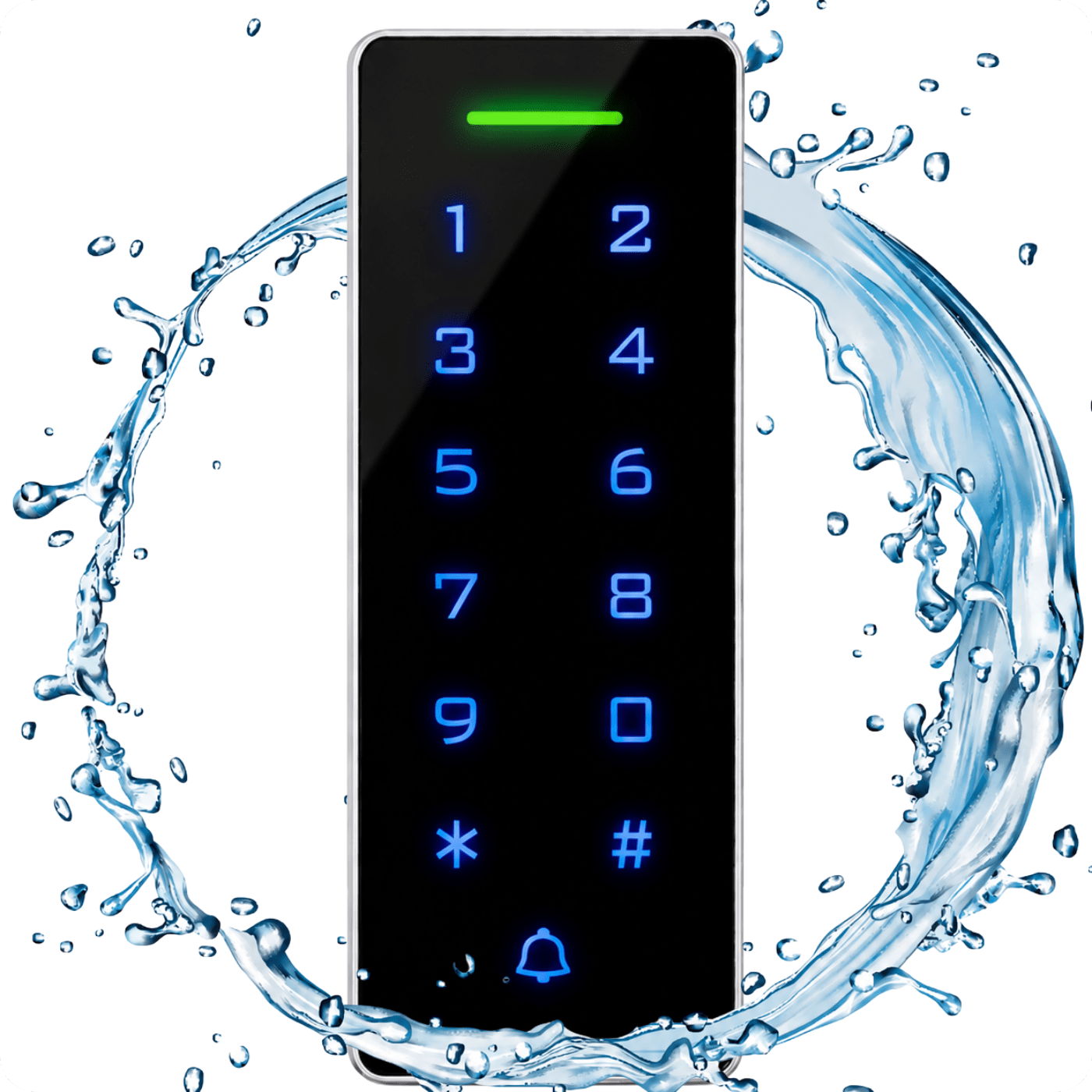

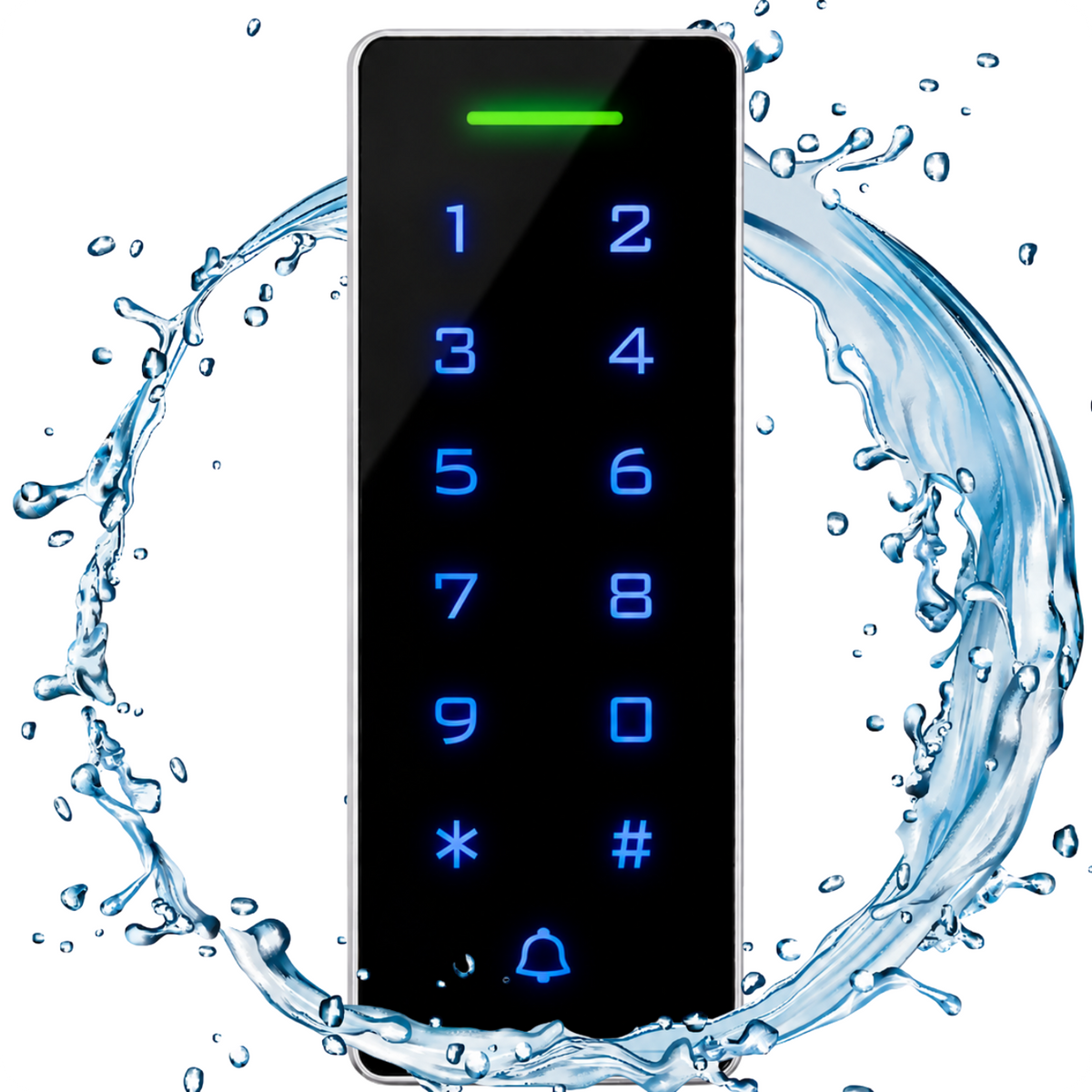

Solidna konstrukcja i wodoodporność IP68 pozwala na montaż także na zewnątrz – przy drzwiach czy na elewacji budynku, a podświetlany panel LED umożliwia wygodne korzystanie także po zmroku.

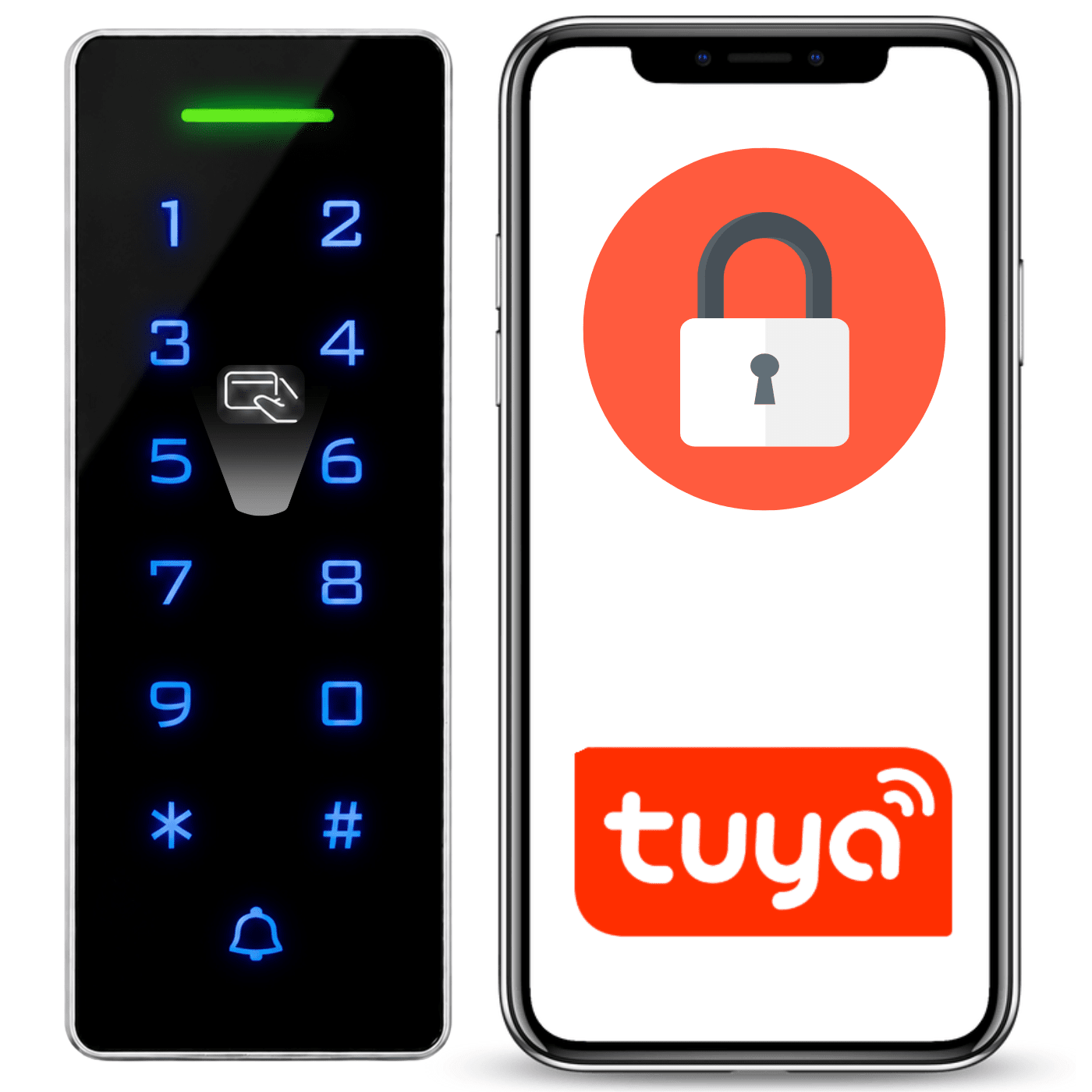

Dzięki integracji z aplikacją Tuya Smart zarządzasz dostępem zdalnie przez Wi-Fi – szybko, wygodnie i bezpiecznie.
Metody odblokowywania
- Aplikacja mobilna Tuya Smart – Zamek otwiera się jednym kliknięciem w telefonie.
- Kod PIN – Umożliwia szybkie otwieranie drzwi za pomocą indywidualnego kodu dostępu.
- Karta ID 125 kHz – Wygodny sposób dostępu poprzez zbliżenie kompatybilnej karty lub breloka..
- Karta + PIN – Tryb podwyższonego bezpieczeństwa, w którym do otwarcia wymagane jest użycie karty oraz przypisanego kodu PIN.

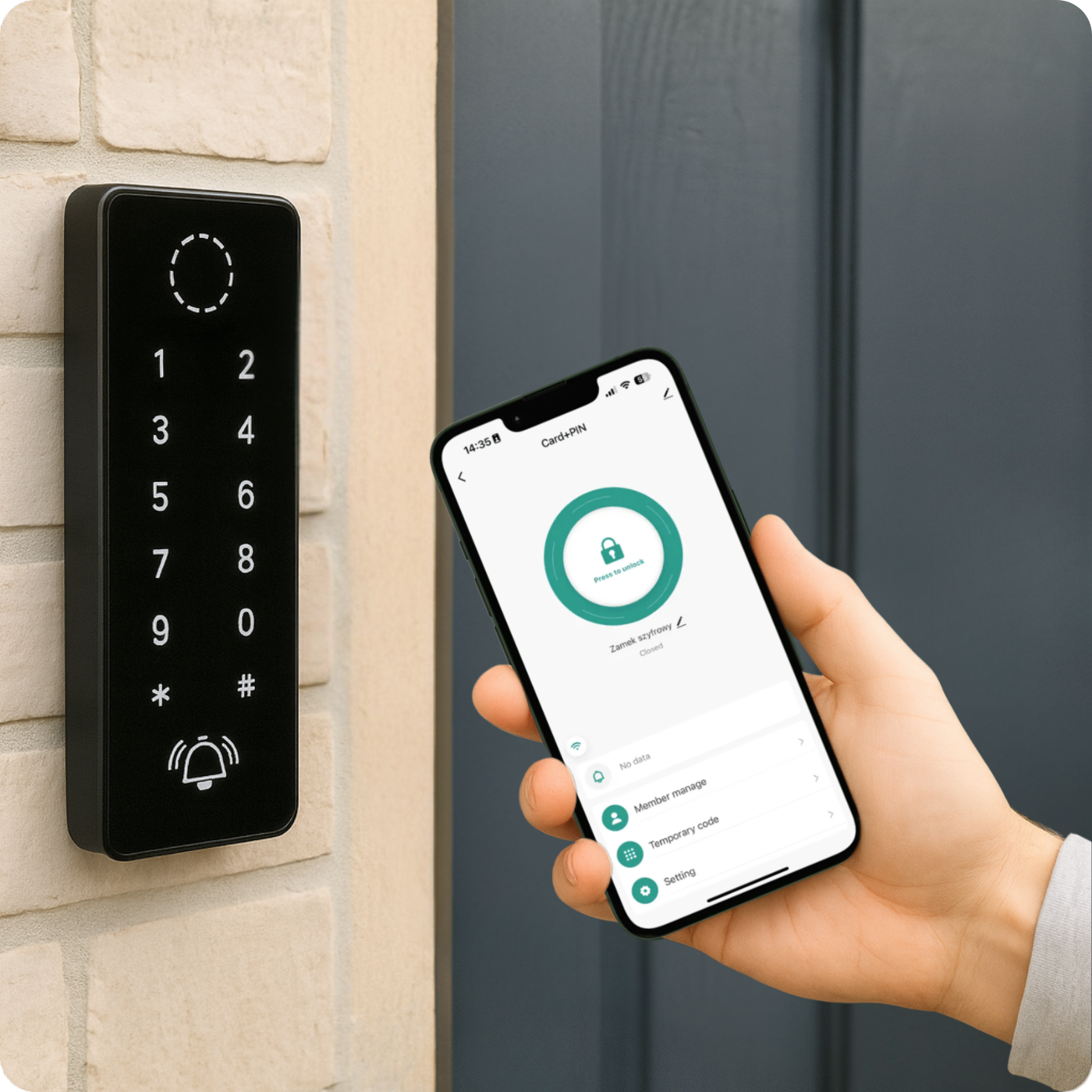

Aplikacja Tuya Smart
- Historia zdarzeń – Sprawdzaj pełną historię otwarć wraz z datą, godziną oraz sposobem autoryzacji.
- Kody dostępu – Twórz stałe, jednorazowe oraz cykliczne kody PIN dopasowane do potrzeb domowników, pracowników lub gości.
- Zdalne otwieranie – Otwieraj drzwi z poziomu aplikacji z dowolnego miejsca po włączeniu funkcji Remote Unlock.
- Zarządzanie użytkownikami – Dodawaj administratorów oraz zwykłych użytkowników i przypisuj im indywidualne metody dostępu.
- Karty RFID i kody PIN – W prosty sposób dodawaj lub usuwaj karty RFID oraz kody PIN przypisane do konkretnych użytkowników.
- Harmonogramy dostępu – Nadawaj dostęp tylko w określonych dniach tygodnia i godzinach dzięki cyklicznym kodom tymczasowym.
- Raporty dostępu – Eksportuj historię otwarć do pliku Excel (.xlsx) i analizuj aktywność użytkowników.
- Zarządzanie przez Wi-Fi – Steruj urządzeniem z poziomu aplikacji przez sieć Wi-Fi 2,4 GHz.
- Szybka konfiguracja – Dodaj urządzenie do aplikacji w kilku krokach z wykorzystaniem Bluetooth i Wi-Fi.

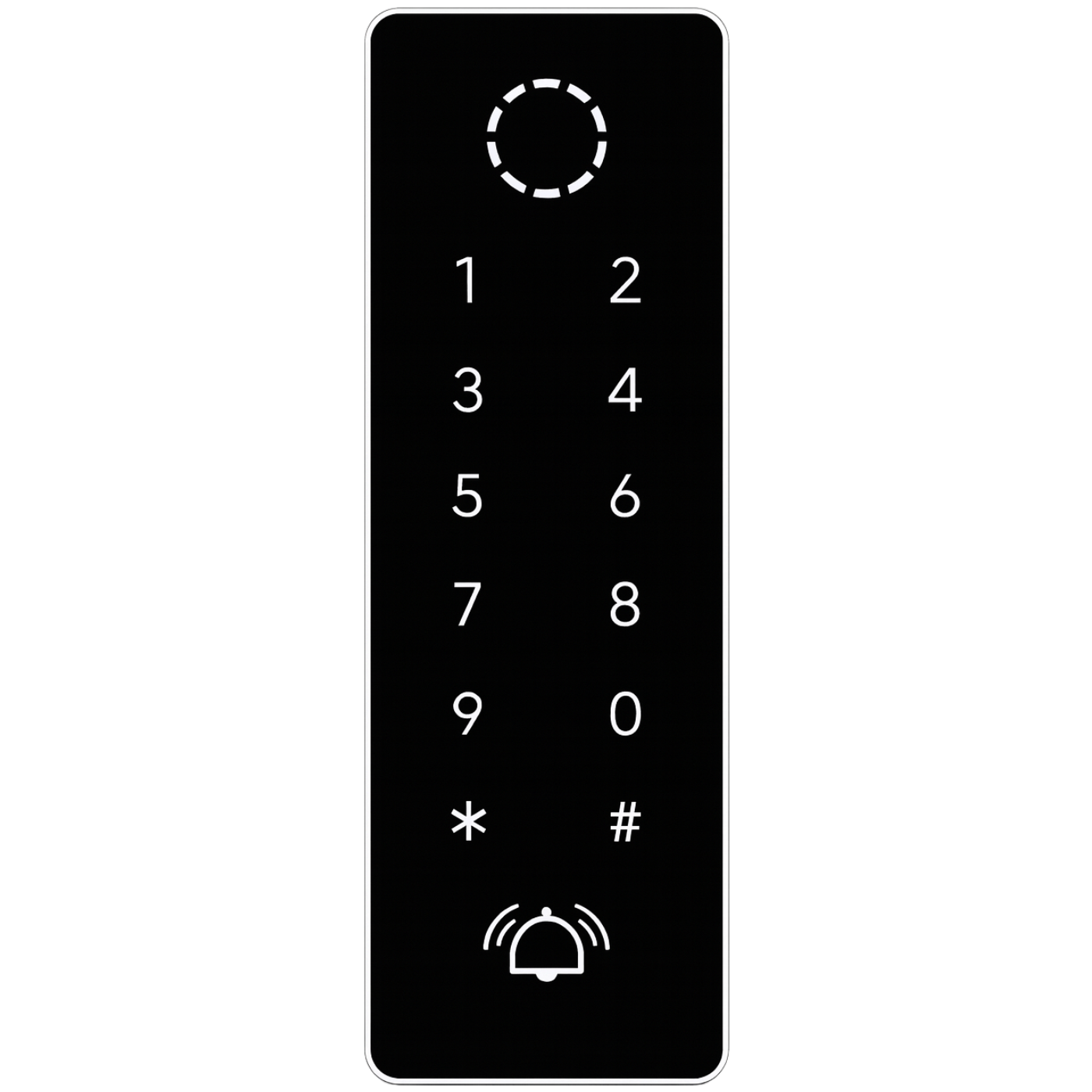

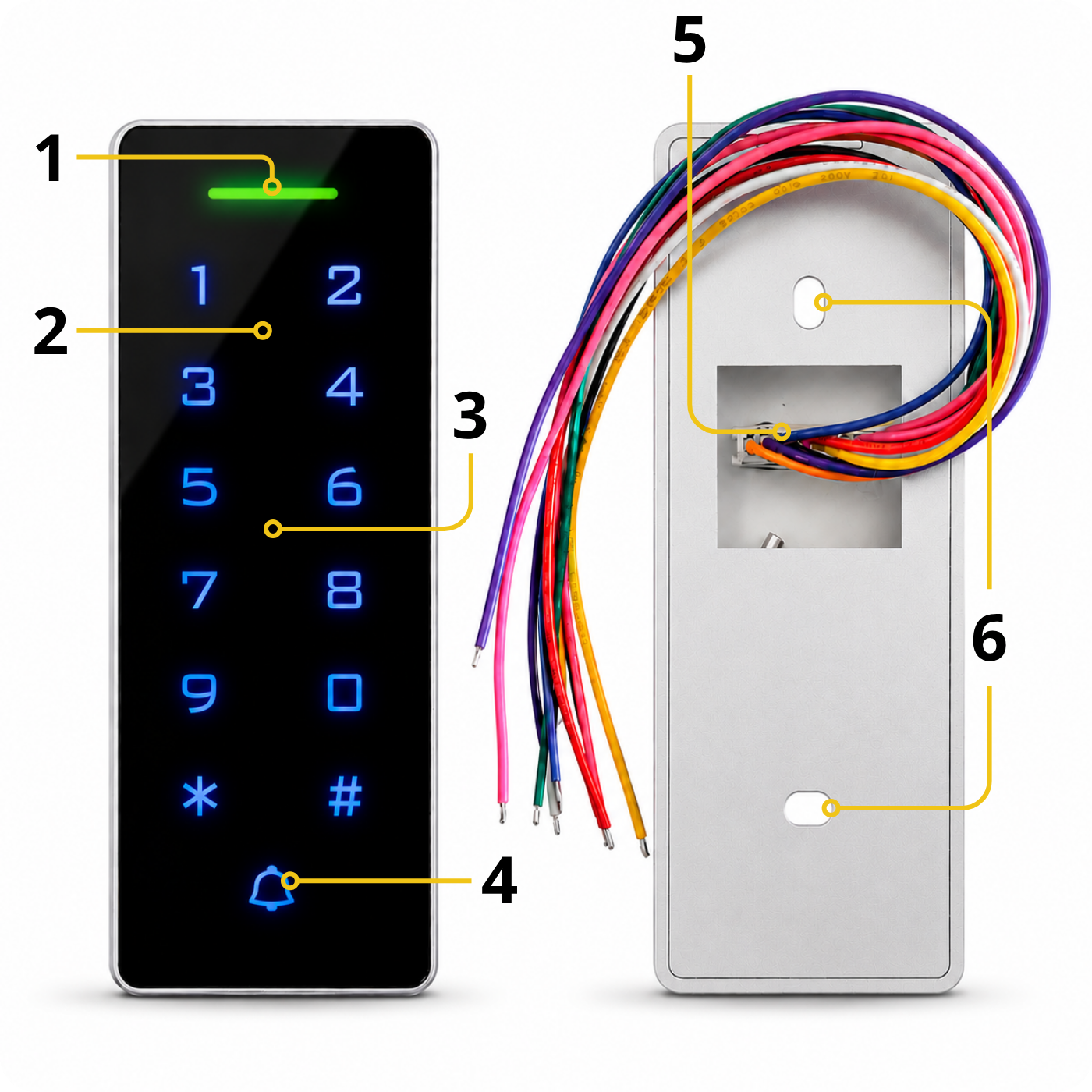

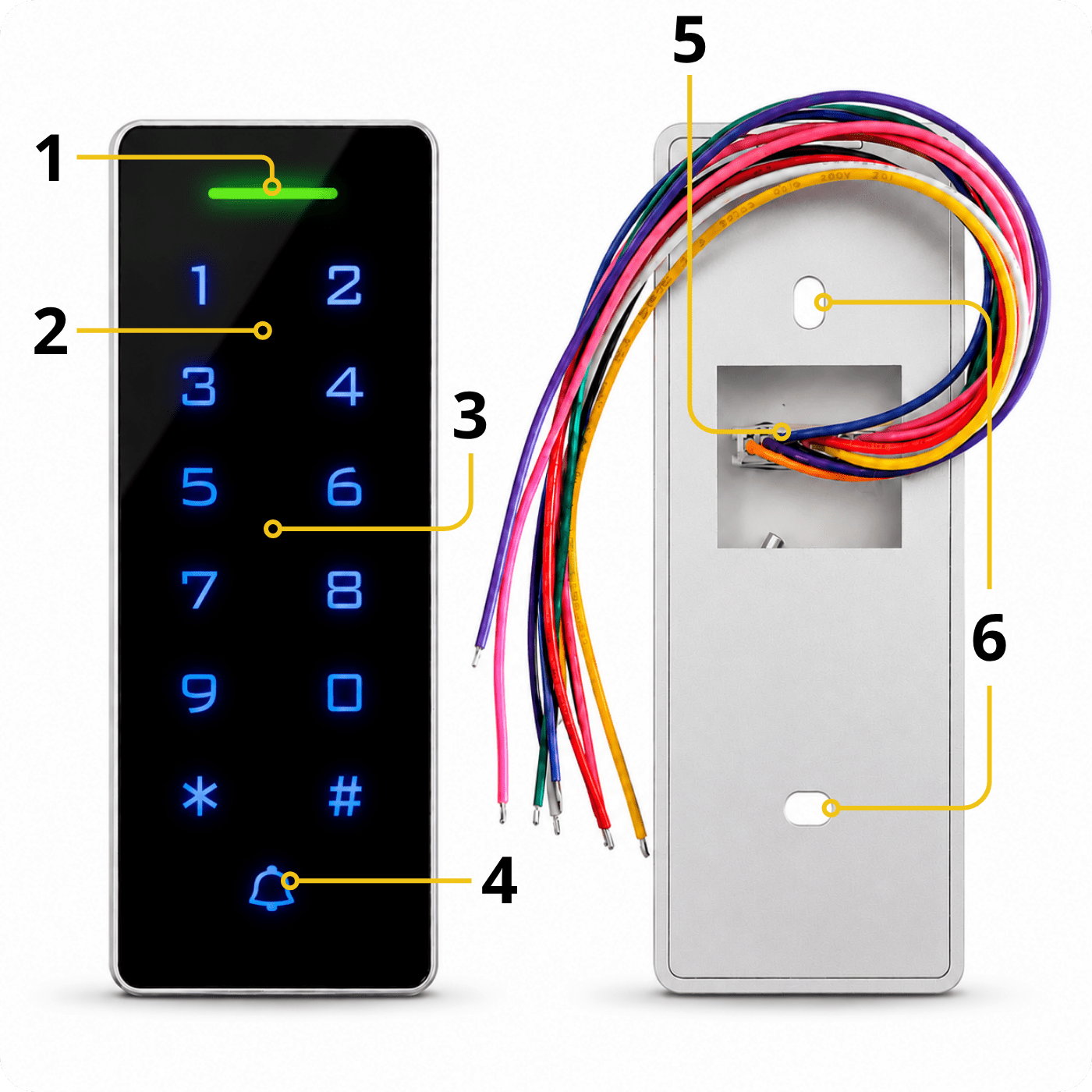

Elementy zamka
- Dioda sygnalizacyjna
- Panel dotykowy (podświetlany)
- Czytnik RFID
- Dzwonek
- Przewody
- Otwory montażowe

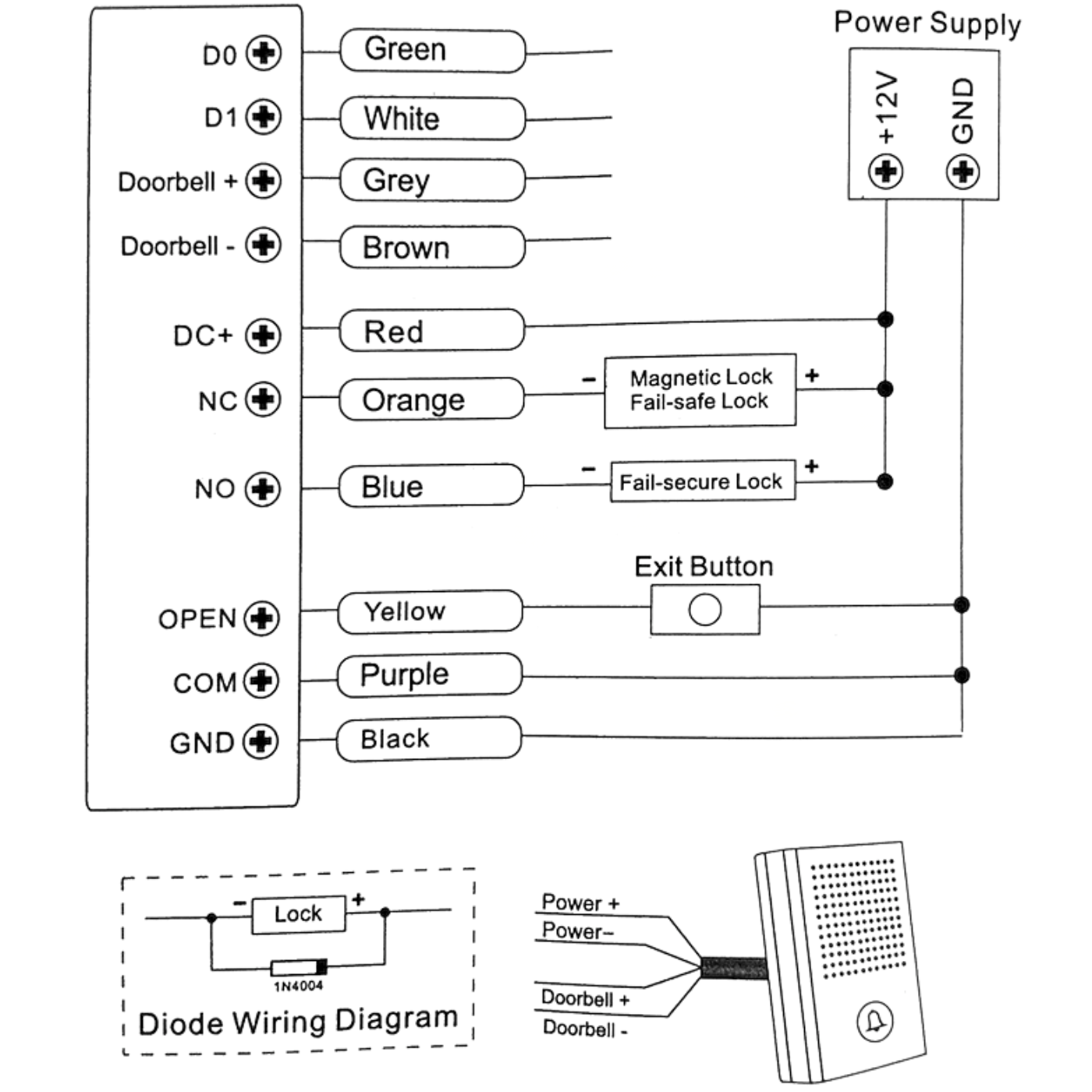

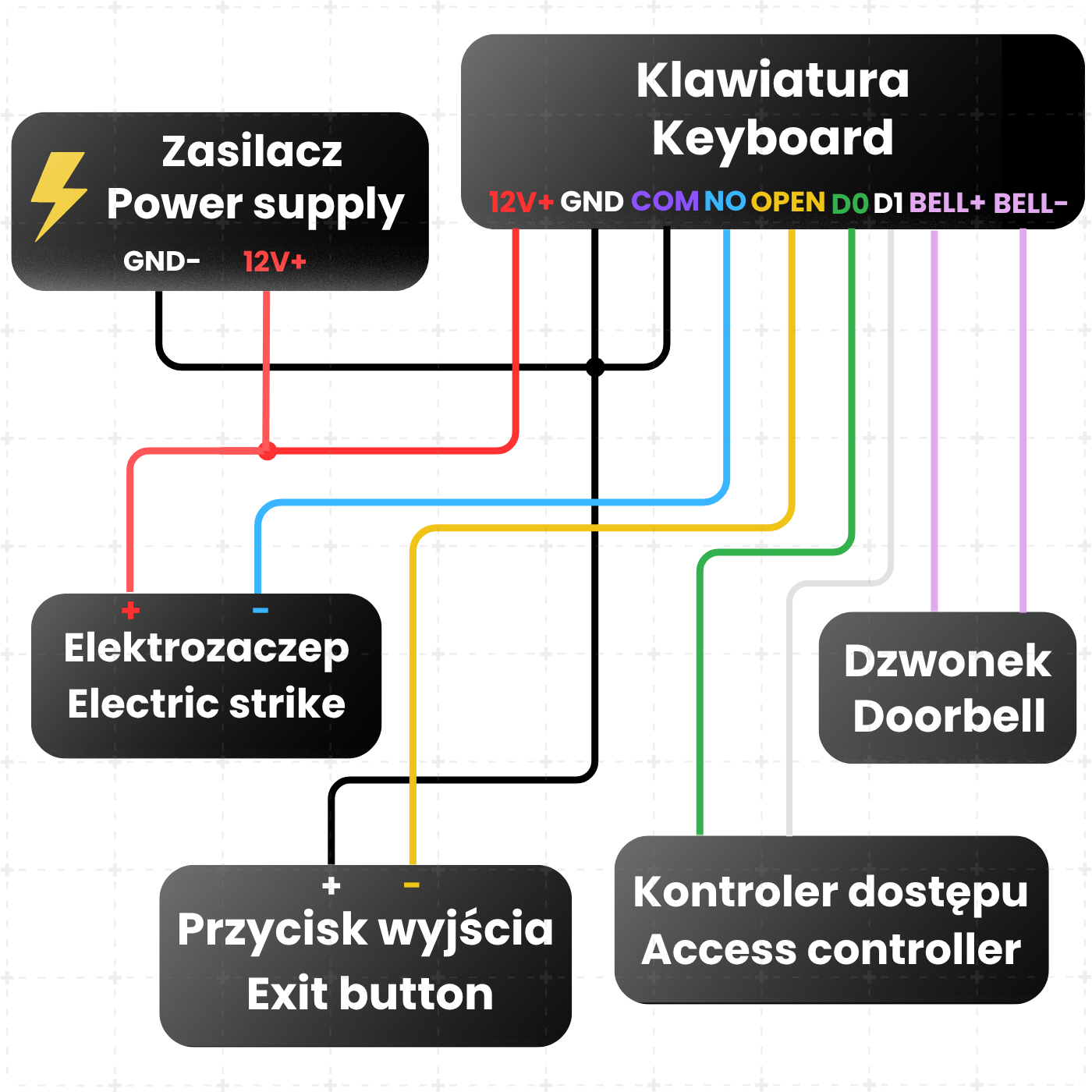

Schemat podłączeń

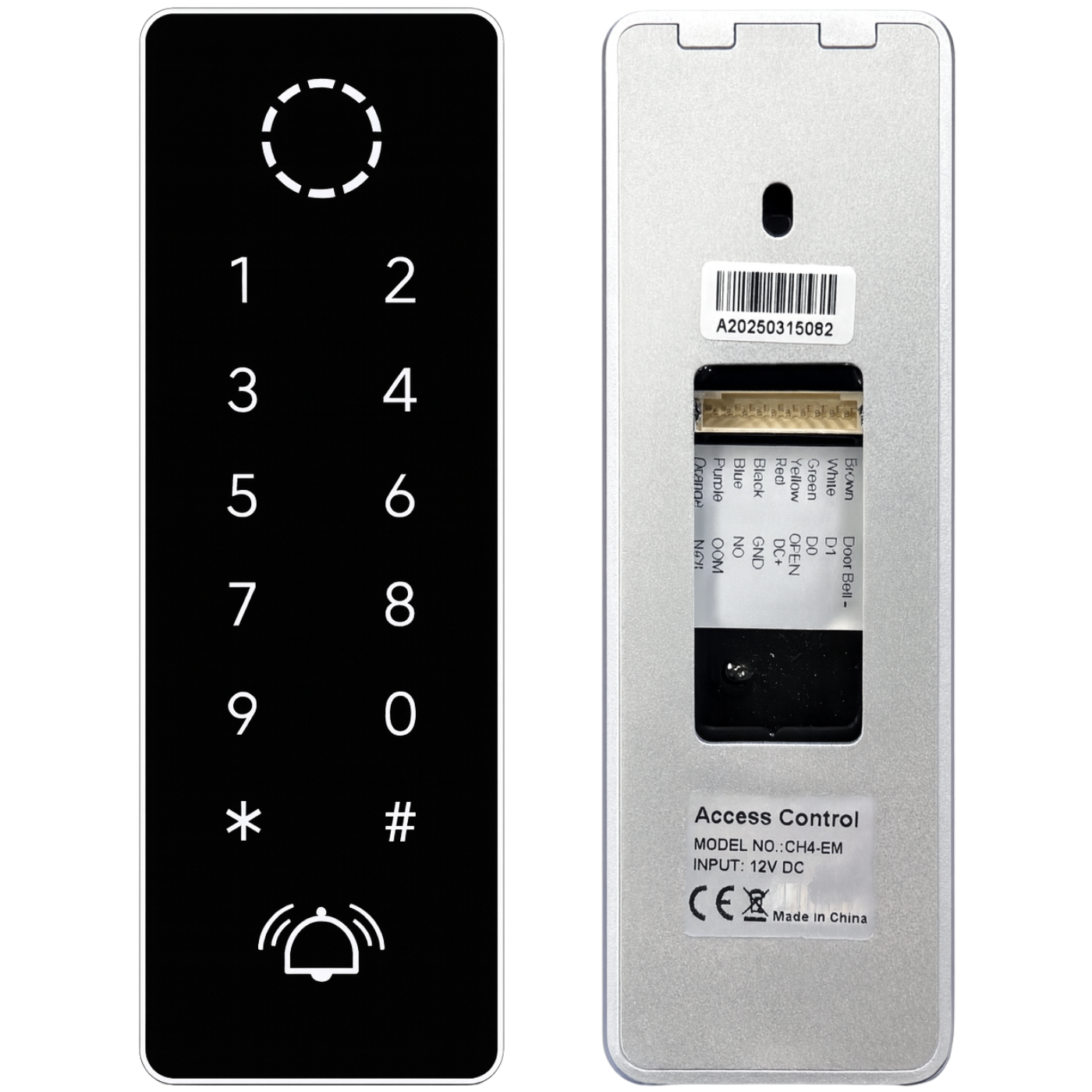

Złącza zamka:
- +12V – Zasilanie 12 V DC
- GND – Masa (minus zasilania)
- NO – Styk przekaźnika normalnie otwarty
- COM – Wspólny styk przekaźnika
- NC – Styk przekaźnika normalnie zamknięty
- OPEN – Wejście przycisku wyjścia (EXIT)
- BELL_A – Wejście przewodowego dzwonka
- BELL_B – Wejście przewodowego dzwonka
- D0 – Magistrala Wiegand D0 (wejście/wyjście)
- D1 – Magistrala Wiegand D1 (wejście/wyjście)
Sposoby podłączenia
Przedstawiony schemat dotyczy standardowego elektrozaczepu (NO). W przypadku zwory elektromagnetycznej należy wykorzystać wyjście NC.
Elektrozaczep standardowy (NO):
- NO → Elektrozaczep
- COM → Wspólny styk przekaźnika
Działanie: Po poprawnej autoryzacji przekaźnik zostaje aktywowany, a elektrozaczep odblokowuje drzwi.
Zwora elektromagnetyczna / elektrozaczep rewersyjny (NC):
- NC → Zwora elektromagnetyczna / elektrozaczep rewersyjny
- COM → Wspólny styk przekaźnika
Działanie: Po poprawnej autoryzacji zasilanie zostaje przerwane, co powoduje odblokowanie drzwi.
Tryb czytnika Wiegand (WG26):
Urządzenie może również pracować jako zewnętrzny czytnik RFID współpracujący z nadrzędnym kontrolerem dostępu.
W tym trybie należy wykorzystać przewody:
- D0 – Linia danych Wiegand
- D1 – Linia danych Wiegand
- +12V – Zasilanie 12 V DC
- GND – Masa zasilania
Uwaga: W trybie Wiegand WG26 urządzenie nie steruje bezpośrednio elektrozaczepem ani zworą elektromagnetyczną. Dane z odczytanych kart są przekazywane do zewnętrznego kontrolera dostępu, który odpowiada za otwieranie drzwi.
Zastosowanie
- Elektrozaczepy standardowe
- Elektrozaczepy rewersyjne
- Zwory elektromagnetyczne
- Drzwi wejściowe
- Furtki i bramy
- Systemy kontroli dostępu
- Instalacje wykorzystujące interfejs Wiegand 26–44 bit
Specyfikacja techniczna
- Aplikacja: Tuya Smart
- Łączność: Wi-Fi 2,4 GHz + Bluetooth
- Klasa szczelności: IP68
- Metody odblokowywania: Aplikacja, karta RFID, kod PIN, karta + PIN
- Obsługiwane karty: EM 125 kHz
- Maksymalna liczba użytkowników: 2 000
- Rodzaje kodów PIN: Stały, publiczny, jednorazowy, cykliczny
- Interfejs Wiegand: 26–44 bit (wejście i wyjście, domyślnie 26 bit)
- Regulowany czas otwarcia: 0–99 s
- Podświetlana klawiatura: Tak
- Zasilanie: DC 12 V
- Pobór prądu w trybie czuwania: ≤30 mA
- Montaż: Natynkowy
- Temperatura pracy: -40°C do +60°C

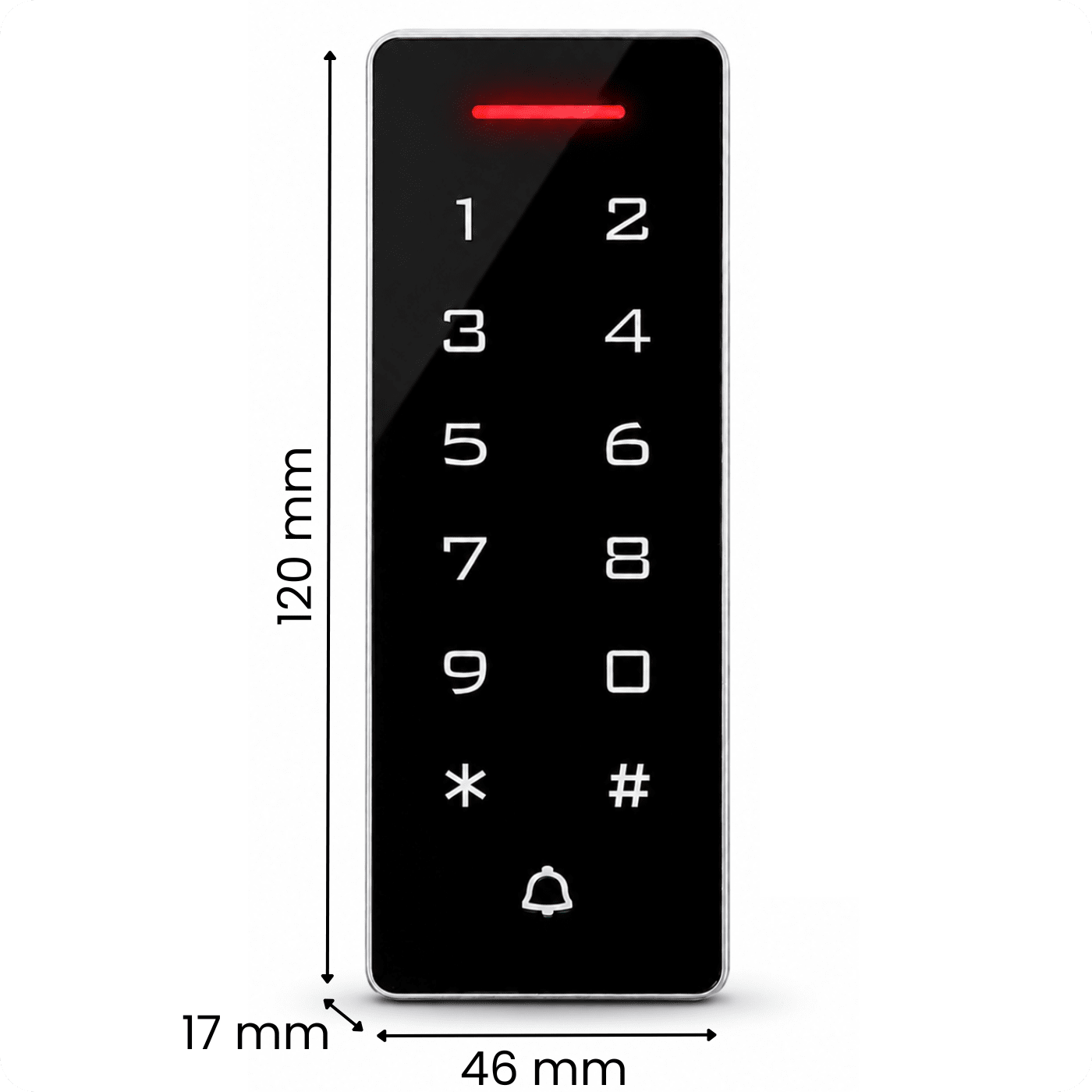

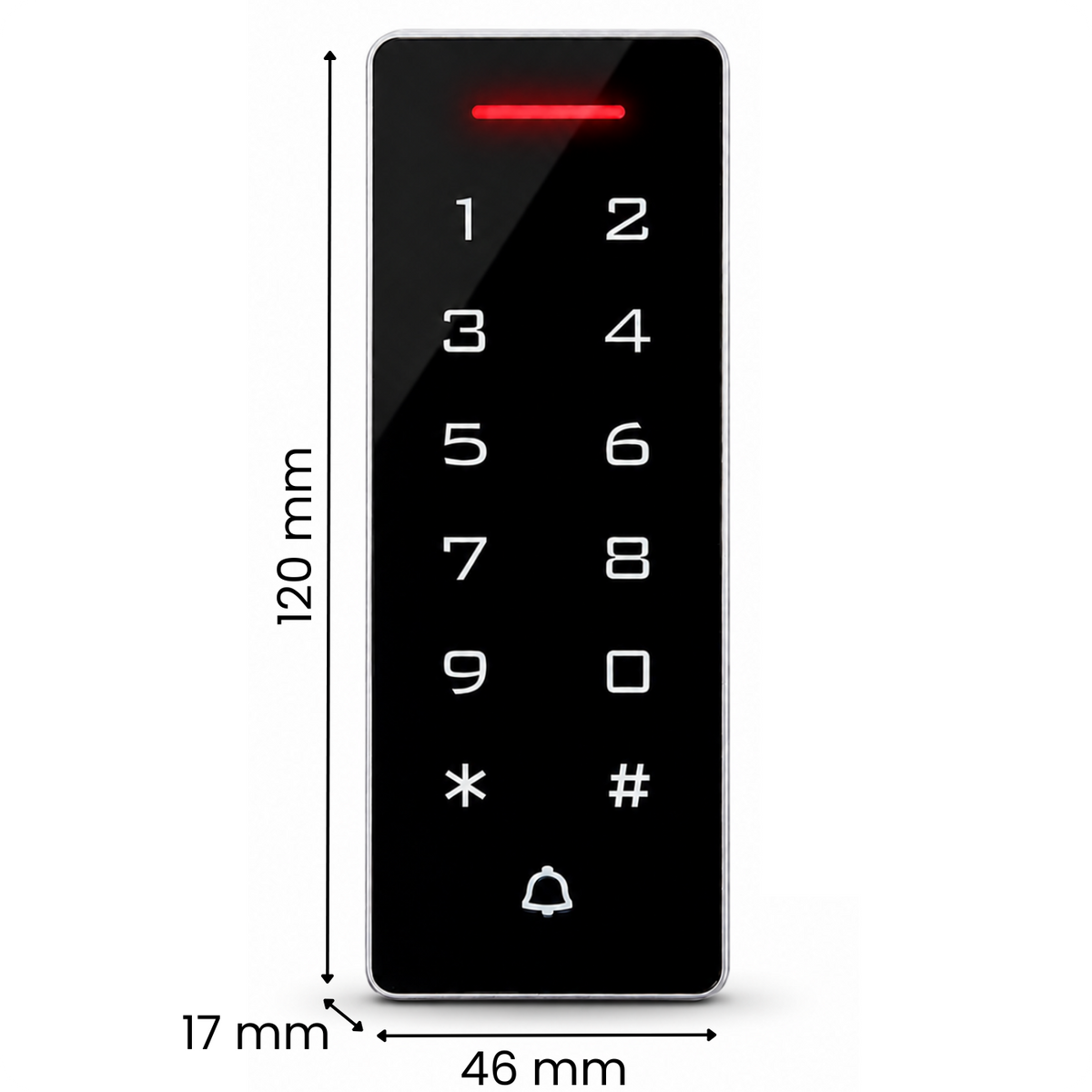

- Wymiary: 46 × 17 × 120 mm
- Waga: 100 g

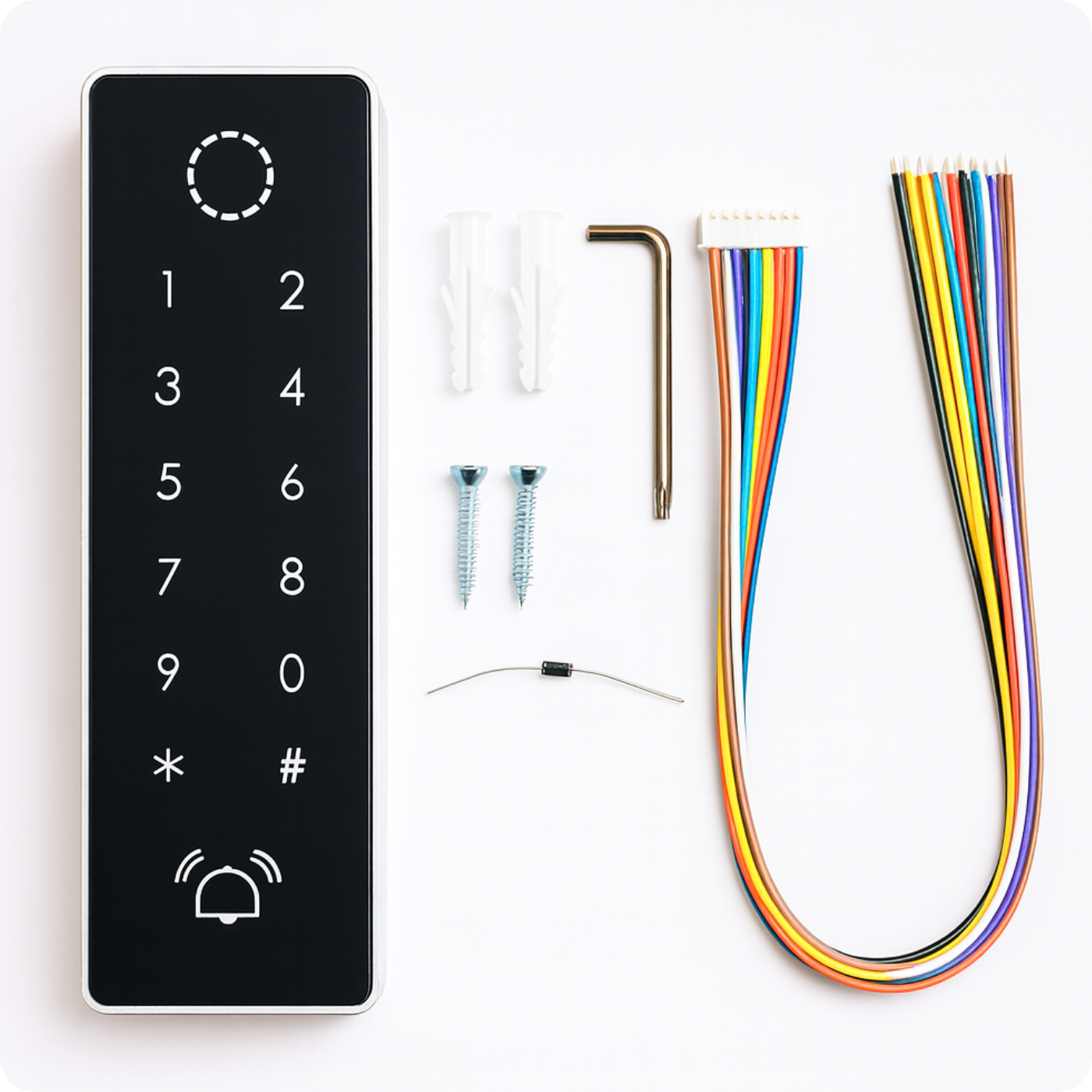

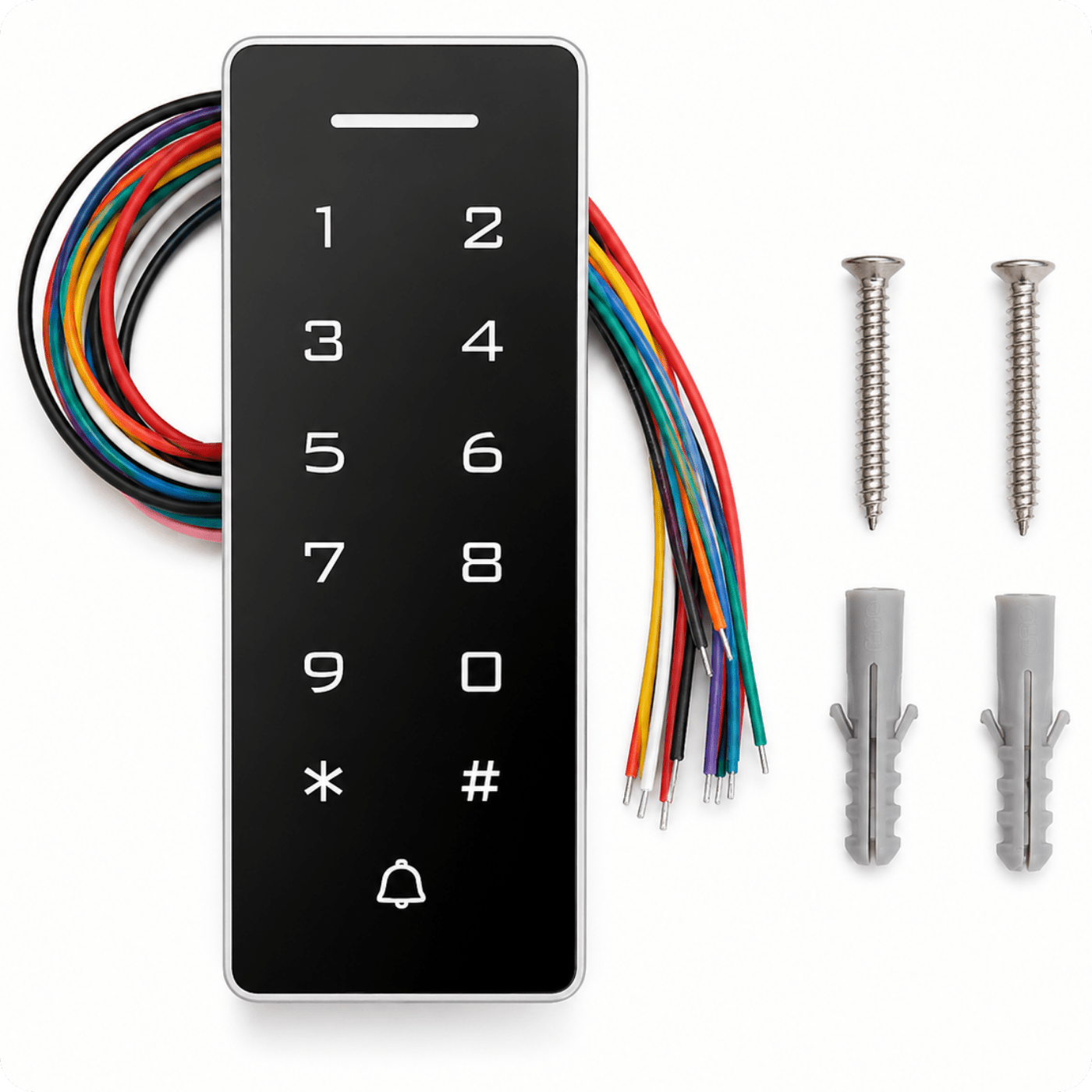

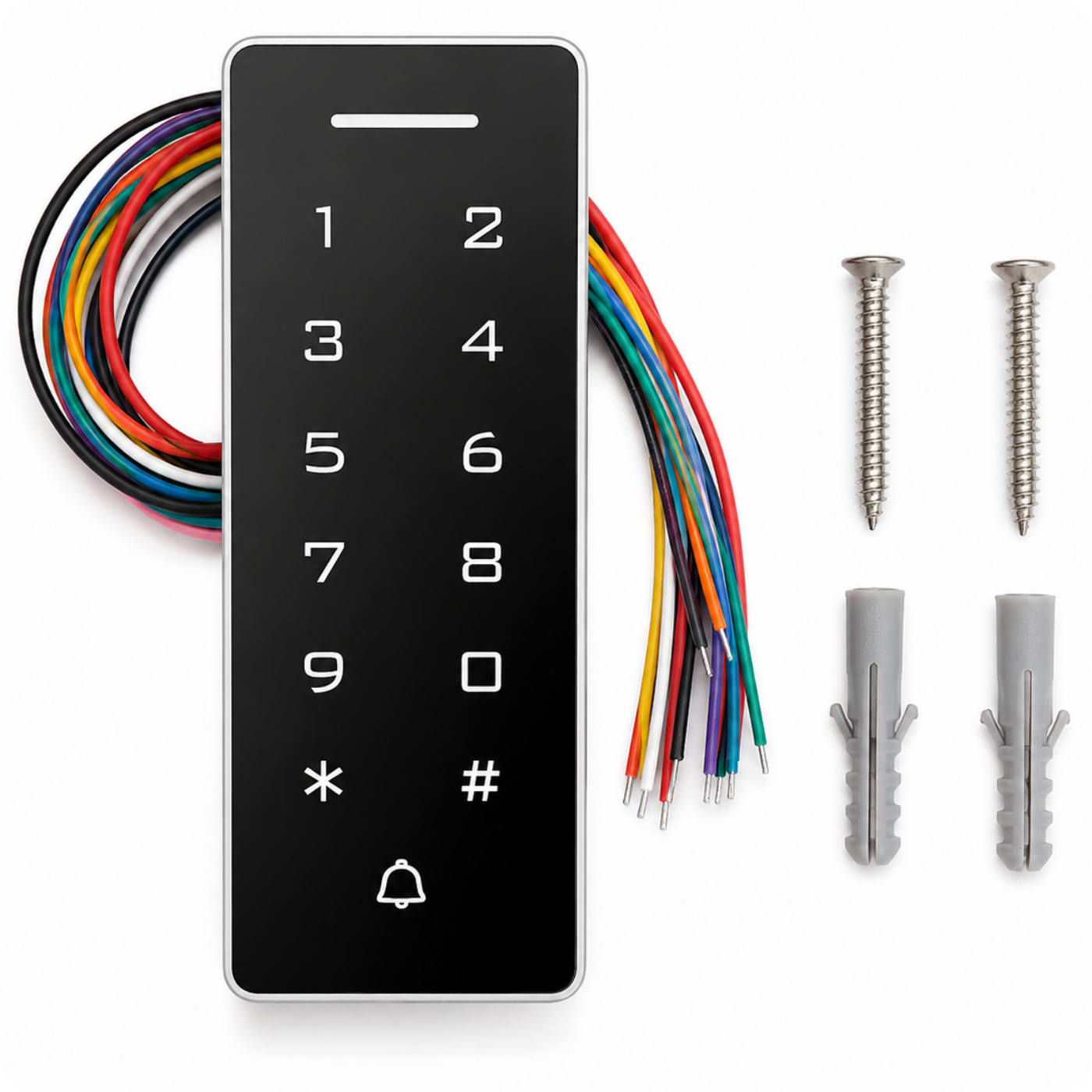

Zestaw zawiera
- 1x Zamek elektroniczny szyfrator CH4 Tuya Smart
- 1× Wiązka przewodów przyłączeniowych
- 2× Śruba montażowa
- 2× Kołek rozporowy
- 1× Instrukcja obsługi
