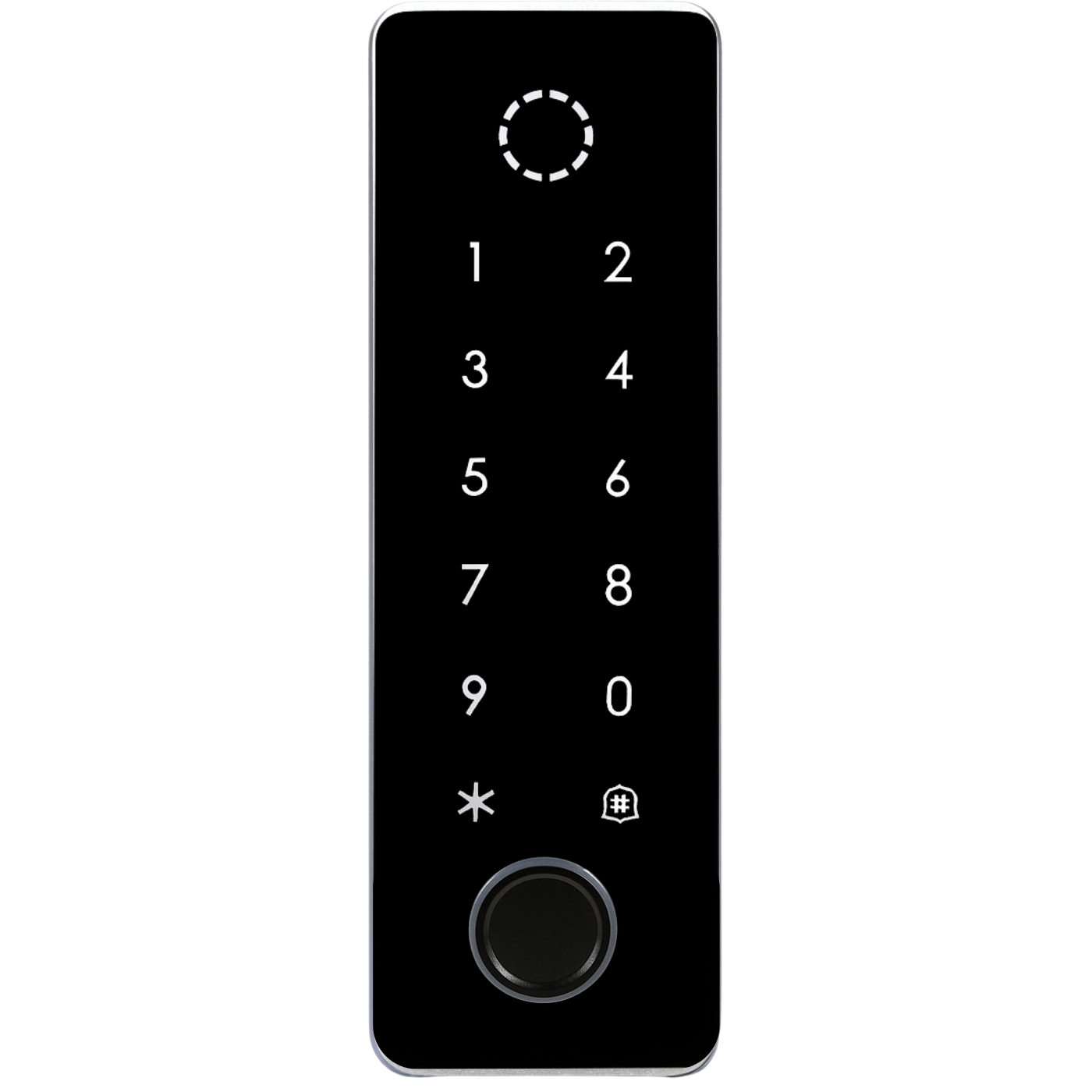

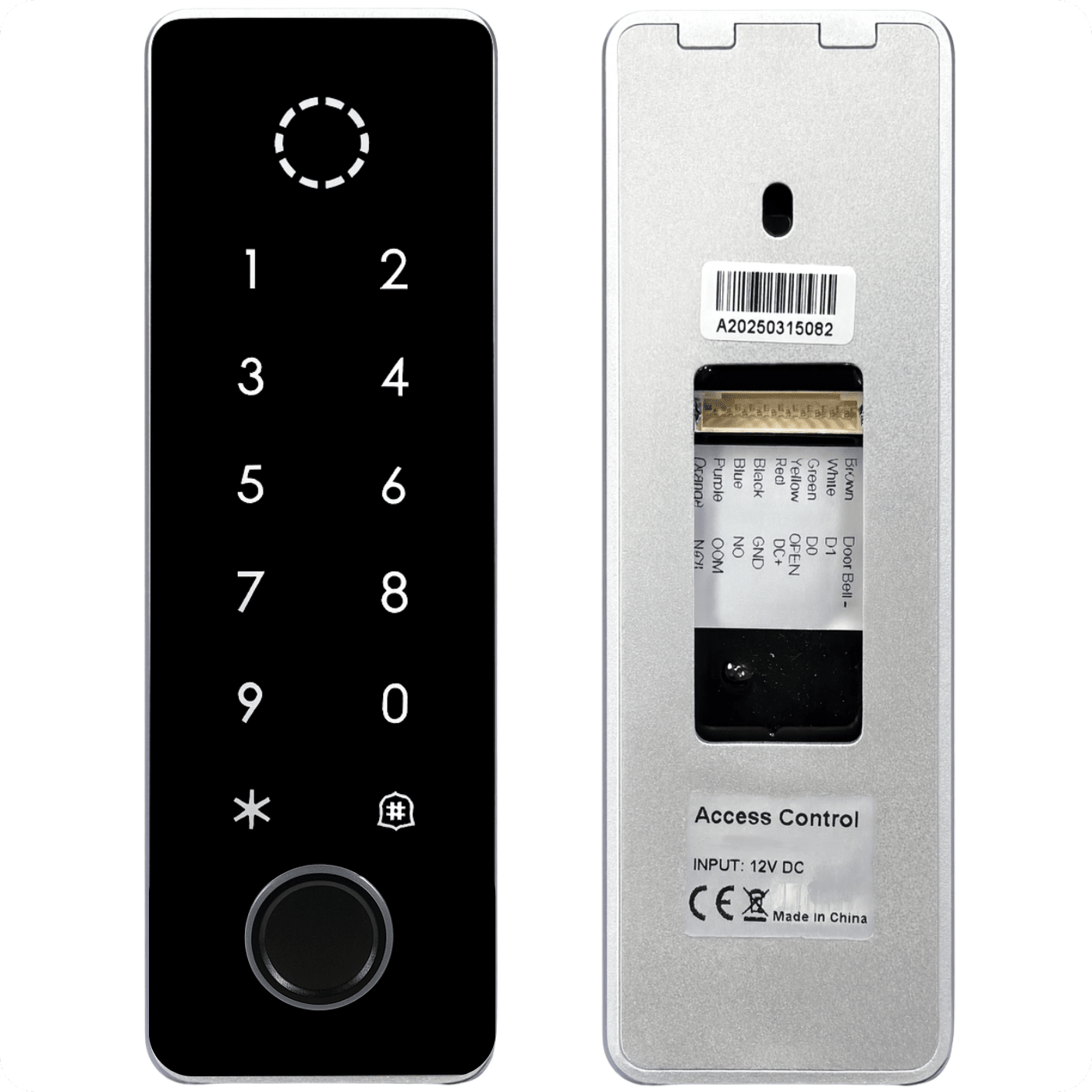

Zamek elektroniczny szyfrator CF4 Tuya Smart

Kluczowe funkcje

1. Integracja z aplikacją Tuya - Możliwość zdalnego zarządzania użytkownikami, kodami PIN, odciskami palca i zdarzeniami z poziomu telefonu.

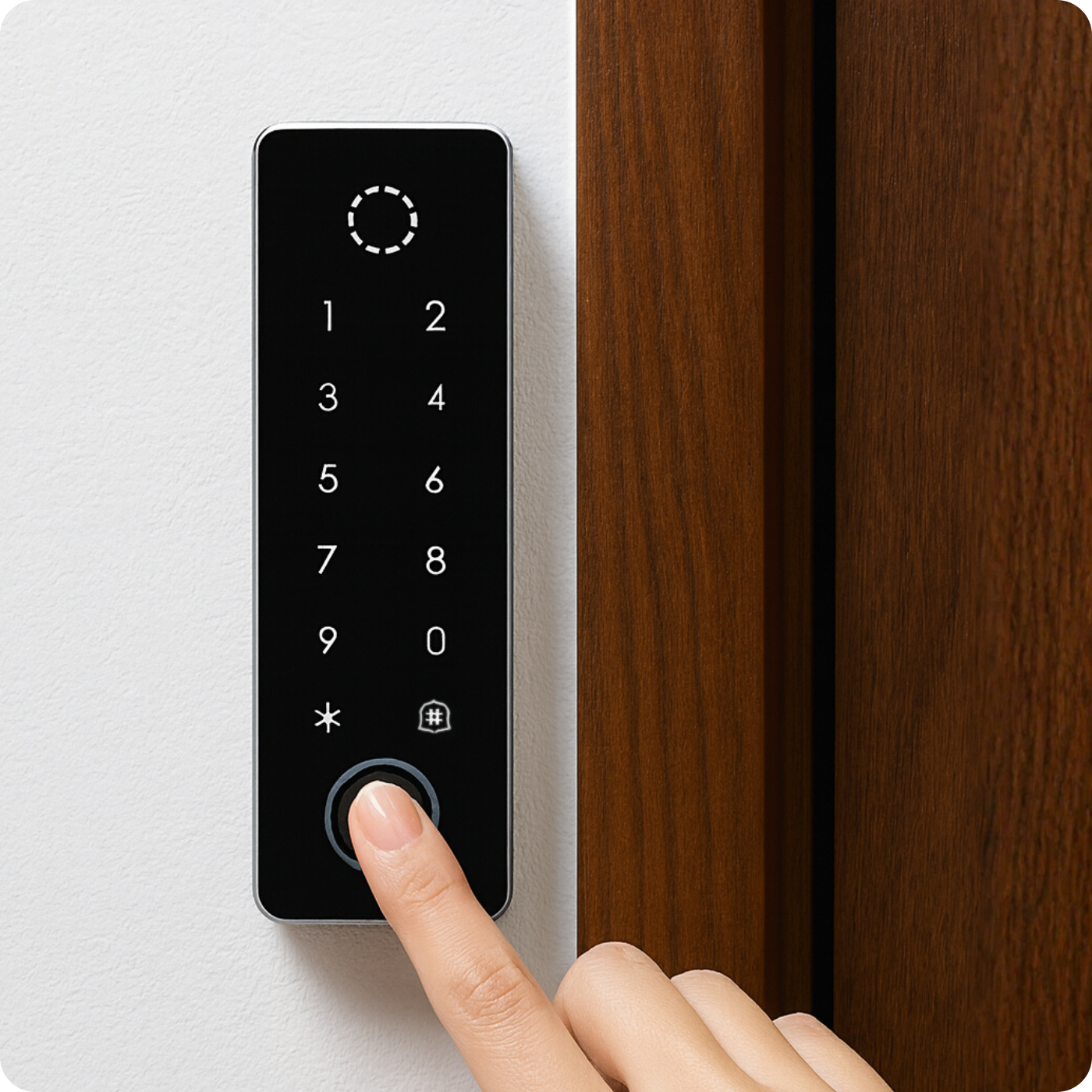

2. Pojemnościowy czytnik linii papilarnych - Urządzenie posiada precyzyjny czytnik odcisków palców, zapewniający szybkie i bezpieczne uwierzytelnianie użytkownika.

3. Wielofunkcyjna kontrola dostępu - kody PIN, karty zbliżeniowe 125 kHz, a także tryb pracy jako kontroler lub czytnik Wiegand.

4. Obsługa nawet 10 500 użytkowników - Idealny do domu, jak i obiektów firmowych.

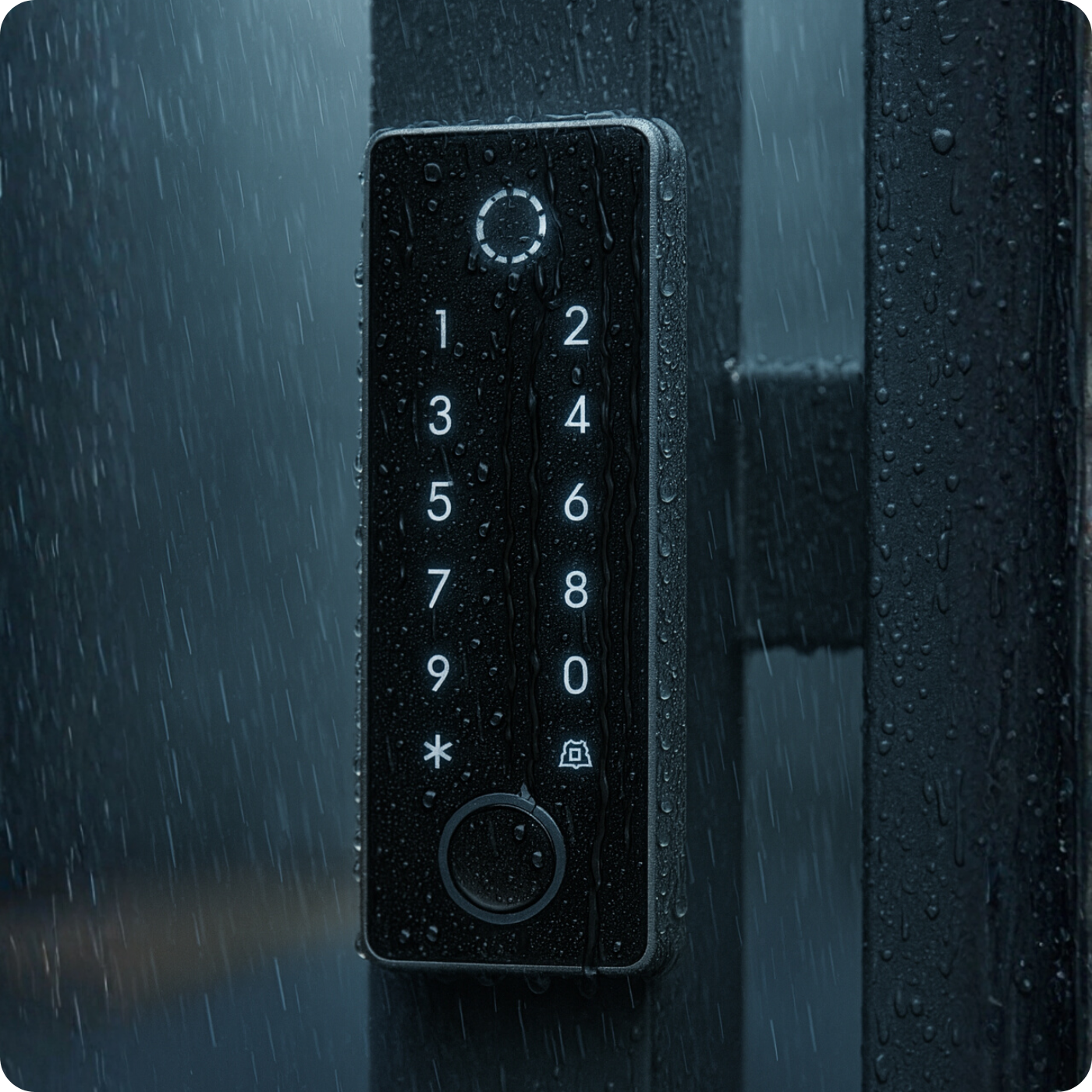

5. Wysoka odporność i trwałość (IP66) - Wodoodporna i wytrzymała obudowa umożliwia montaż na zewnątrz - w deszczu, mrozie i upale, bez ryzyka uszkodzeń.

6. Dotykowa, podświetlana klawiatura - Komfortowe wprowadzanie kodów po zmroku dzięki podświetleniu, które automatycznie aktywuje się po dotknięciu.

7. Zaawansowane bezpieczeństwo - Zabezpieczenia antysabotażowe i funkcja alarmu po wykryciu nieautoryzowanego dostępu.

8. Elastyczna konfiguracja przekaźnika - Wybierz tryb impulsowy (np. 5 s) lub przełączający (ON/OFF), dopasowując działanie do danego elektrozaczepu.

9. Możliwość podłączenia przycisku wyjścia (REX) - Łatwe opuszczenie pomieszczenia od wewnątrz bez użycia PIN-u lub karty.

10. Sygnalizacja LED i buzzer - Kolorowa dioda i dźwięki informują o każdym stanie urządzenia - otwarciu, błędzie, alarmie czy programowaniu.

11. Tryb szybkiego dodawania kart - Po włączeniu tej funkcji każda przyłożona karta automatycznie otwiera drzwi i zapisuje się jako użytkownik - idealne przy masowym wydawaniu kart.

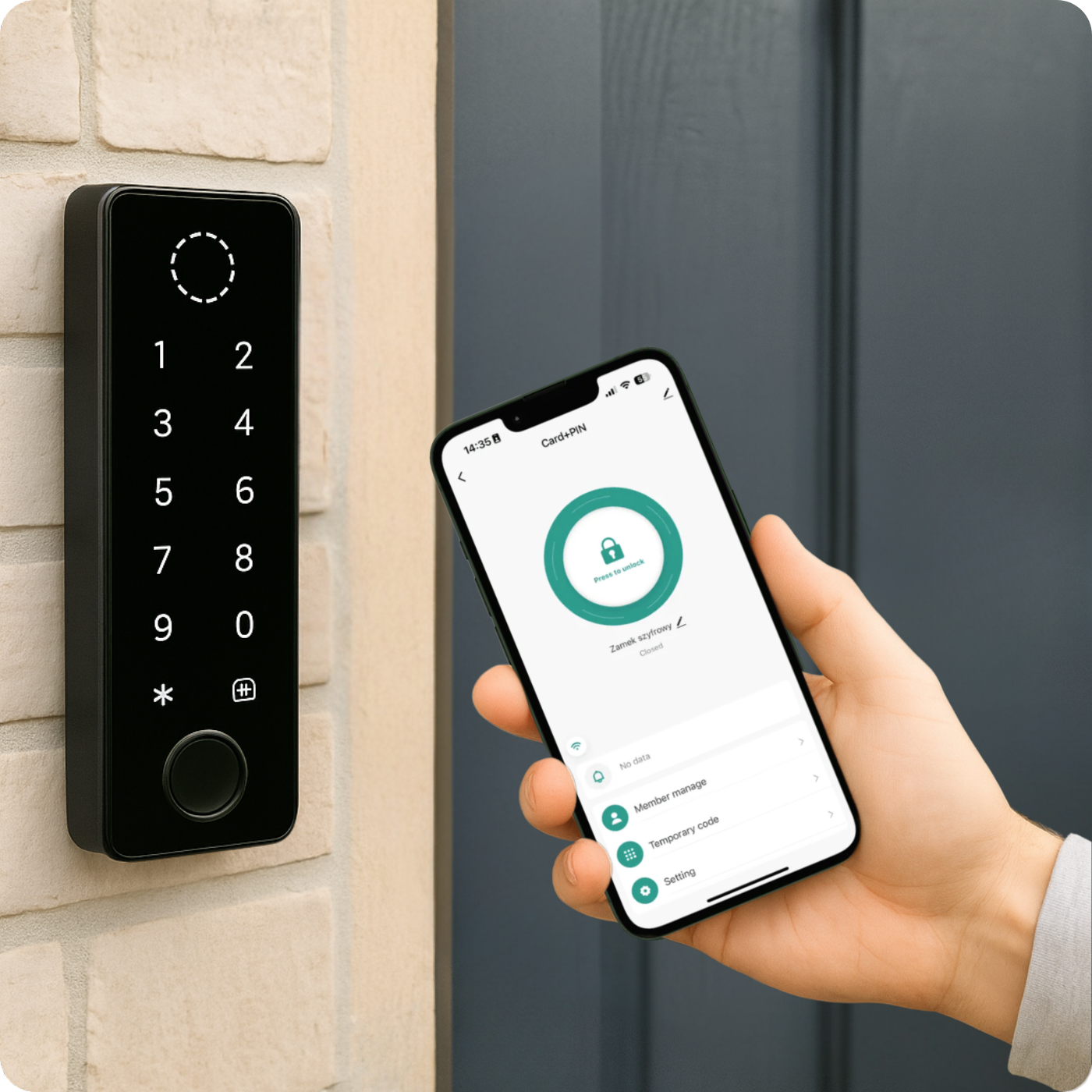

Aplikacja Tuya Smart

Tuya Smart umożliwia pełną obsługę inteligentnego zamka CF4 z poziomu telefonu. Pozwala na zdalne otwieranie drzwi, zarządzanie użytkownikami oraz szybkie dodawanie metod dostępu - takich jak odcisk palca, PIN, karta RFID czy kody tymczasowe, które można udostępniać gościom lub pracownikom.

Aplikacja umożliwia również przegląd historii otwarć i alarmów, ustawianie parametrów pracy zamka (np. automatyczna blokada, alarm, głośność), a także zarządzanie urządzeniami w domu. Upewnij się, że w miejscu montażu zamka jest zasięg sieci Wi-Fi, jest ono konieczne w celu prawidłowego działania.

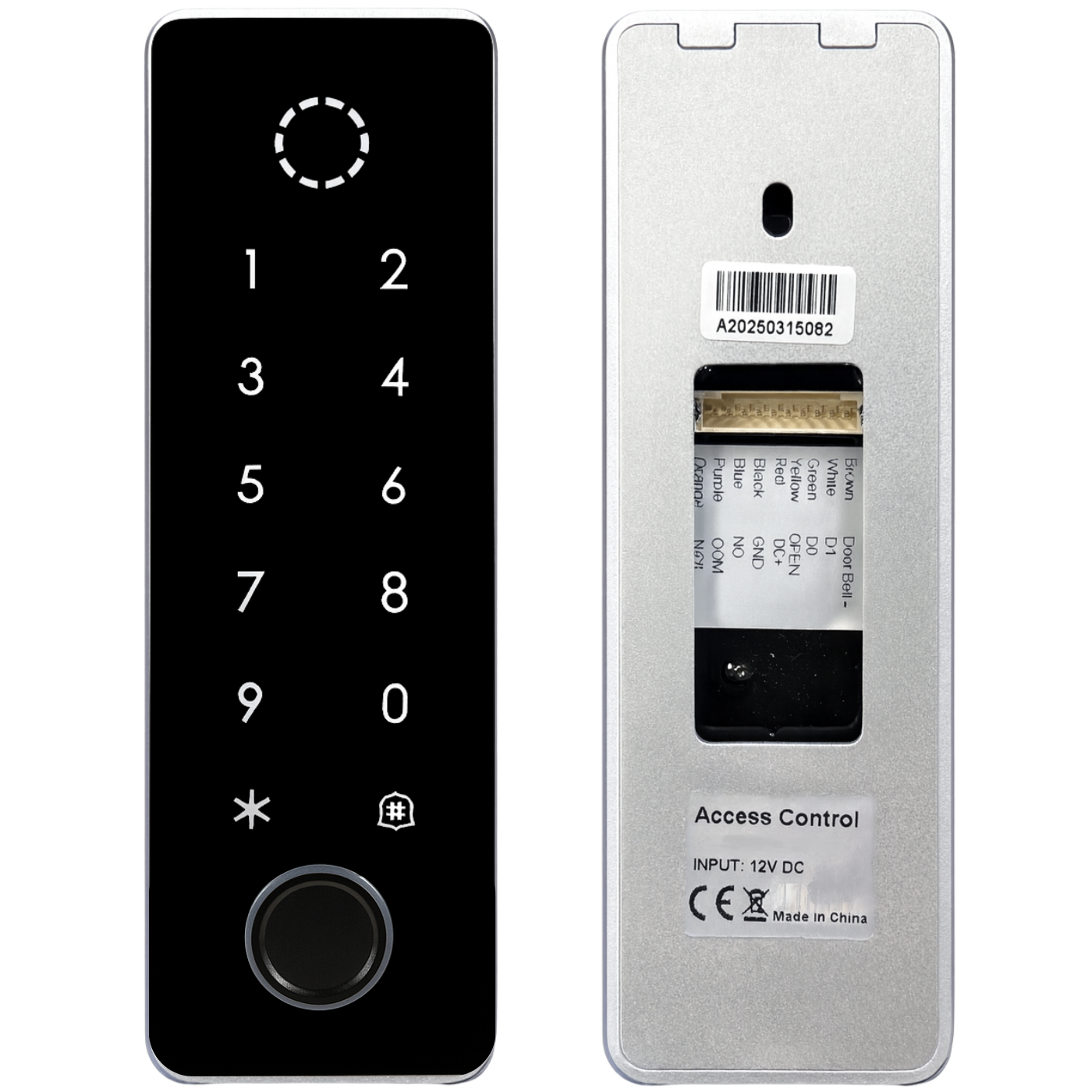

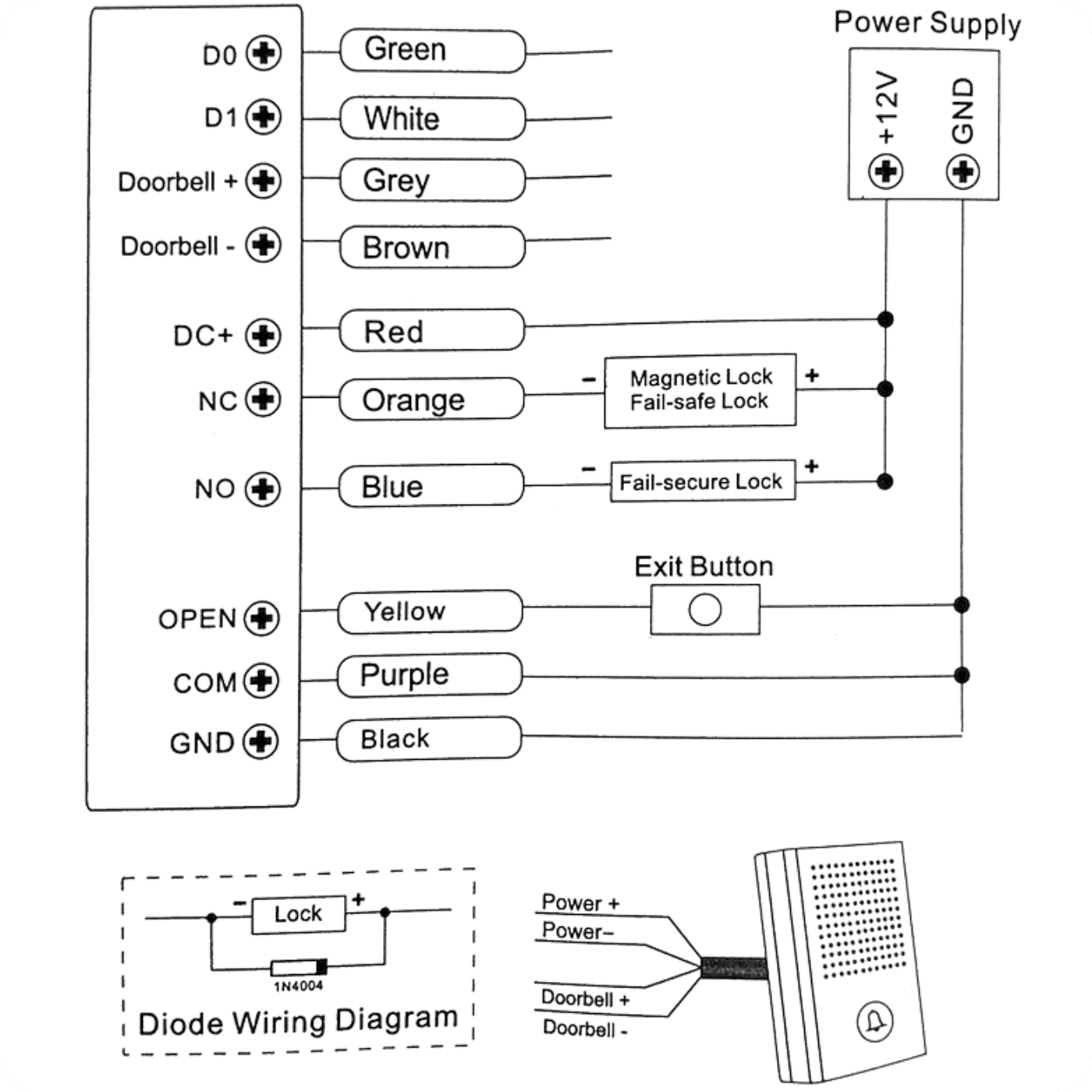

Opis połączeń systemu kontroli dostępu

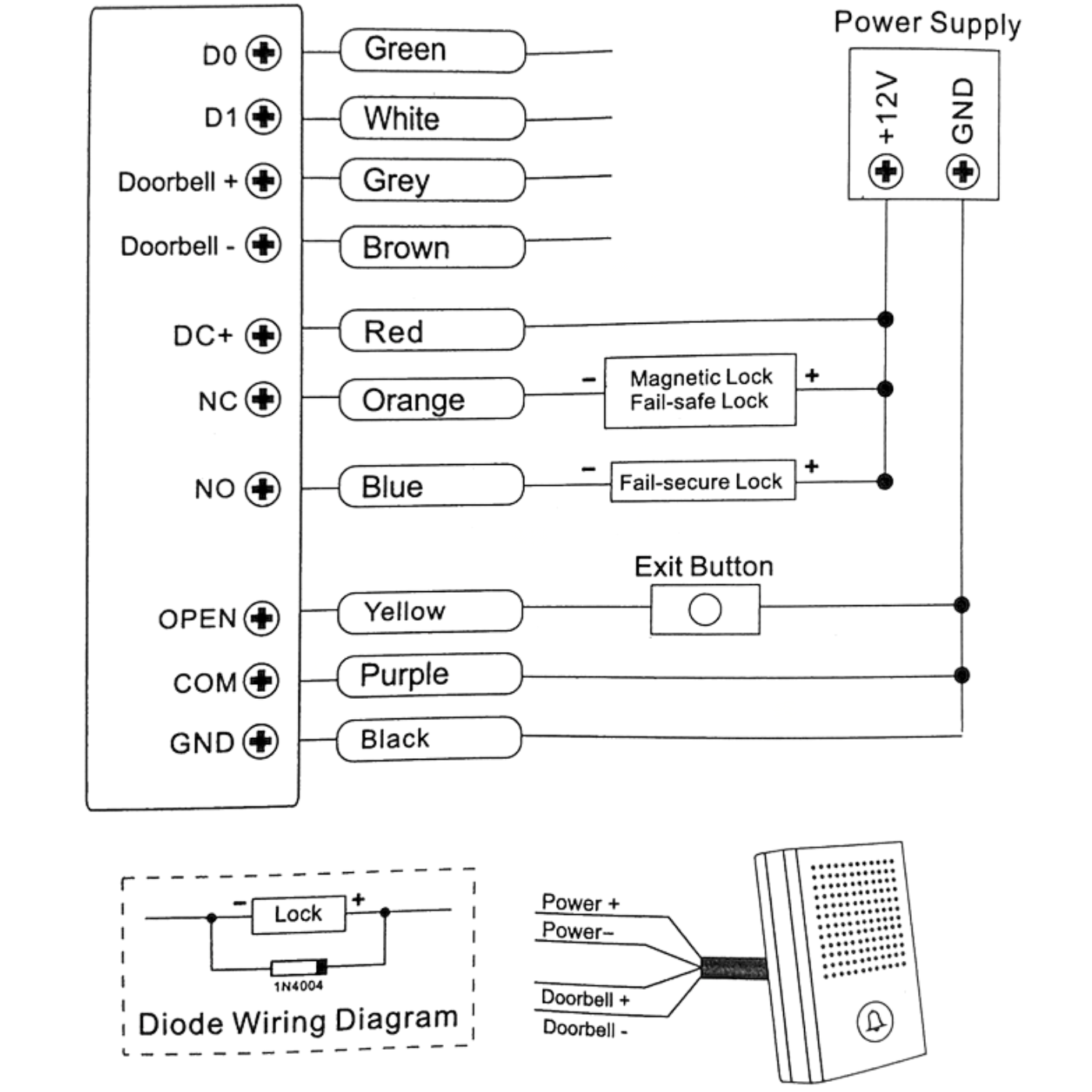

Schemat przedstawia podłączenie zasilacza 12V, zamka elektrycznego, przycisku wyjścia, dzwonka oraz wejść Wiegand.

1. Zasilanie

• DC+ (czerwony) – +12V
• GND (czarny) – masa Zasilają kontroler oraz zamek.

2. Zamek elektryczny

Kontroler udostępnia wyjście przekaźnikowe:

• NC (pomarańczowy) – dla zamków fail-safe (np. magnetycznych, otwierają się po zaniku zasilania)
• NO (niebieski) – dla zamków fail-secure (elektrozaczepy, otwierają się po podaniu zasilania) Zamek korzysta z tego samego zasilacza 12V. Zalecana jest dioda 1N4004.

3. Przycisk wyjścia

• OPEN (żółty) – sygnał przycisku
• COM (fioletowy) – masa Umożliwia otwieranie drzwi od wewnątrz.

4. Dzwonek

• Doorbell+ (szary)
• Doorbell– (brązowy) Po podłączeniu umożliwia wywołanie dźwięku przy wejściu.

5. Wejście Wiegand

• D0 (zielony)
• D1 (biały) Do podłączenia zewnętrznego czytnika kart lub klawiatury.

6. Inne zastosowania

Wyjście przekaźnika (NC/NO/COM) może sterować również bramą, drzwiami automatycznymi, elektrozaworem lub innym urządzeniem wymagającym impulsu.

Specyfikacja techniczna

• Aplikacja mobilna: Tuya Smart
• Zasilanie: 12 V DC
• Pobór prądu: ≤150 mA (praca), ≤100 mA (czuwanie)
• Tryby pracy: Tryb autonomiczny (Standalone), Tryb kontrolera (Controller), Tryb czytnika Wiegand
• Stopień ochrony: IP66
• Tryby otwierania: Odcisk palca, Karta ID: 125 kHz, Kod PIN (4–6 cyfr), Karta Master
• Odczyt kart: ID 125 kHz
• Zasięg odczytu: 2–6 cm
• Pojemność użytkowników: 10 500 (karty/PIN-y: 9 990, odciski palców: 500, użytkownicy gościnni (tymczasowi): 10)
• Formaty Wiegand: EM 26–44 bitów (wejście i wyjście)
• Wyjście PIN: 4 bity / 8 bitów ASCII / 10 cyfr wirtualnych
• Przekaźnik: NO/NC/COM, czas 0–99 s, obciążenie max 2 A
• Sygnalizacja LED: Trójkolorowa (czerwona, pomarańczowa, zielona)
• Buzzer: Tak, programowalny
• Alarmy: Alarm błędnych prób, alarm antysabotażowy (LDR)
• Podświetlenie klawiatury: Tak (tryb automatyczny / ON / OFF)
• Zabezpieczenie zamka: Wymagana dioda 1N4004 (w zestawie)
• Obsługa użytkowników: Dodawanie kart/PIN/odcisków, kasowanie, blokowe dodawanie kart, transfer użytkowników
• Temperatura pracy: –25°C do +60°C
• Wilgotność pracy: 0–98% RH
• Materiał: ABS
• Kolor: Srebrno-czarny

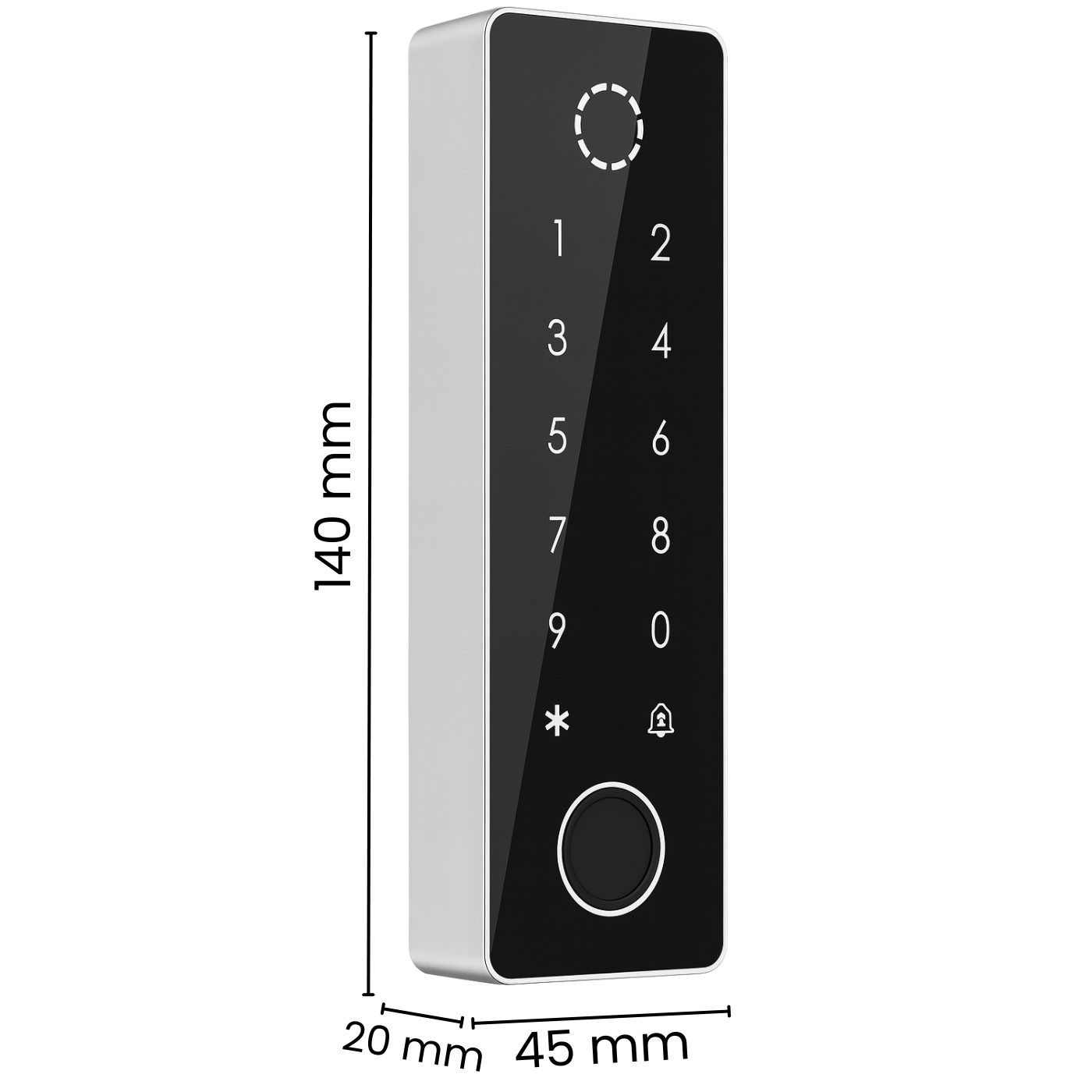

• Wymiary: 140 x 45 x 20 mm
• Waga: 95 g

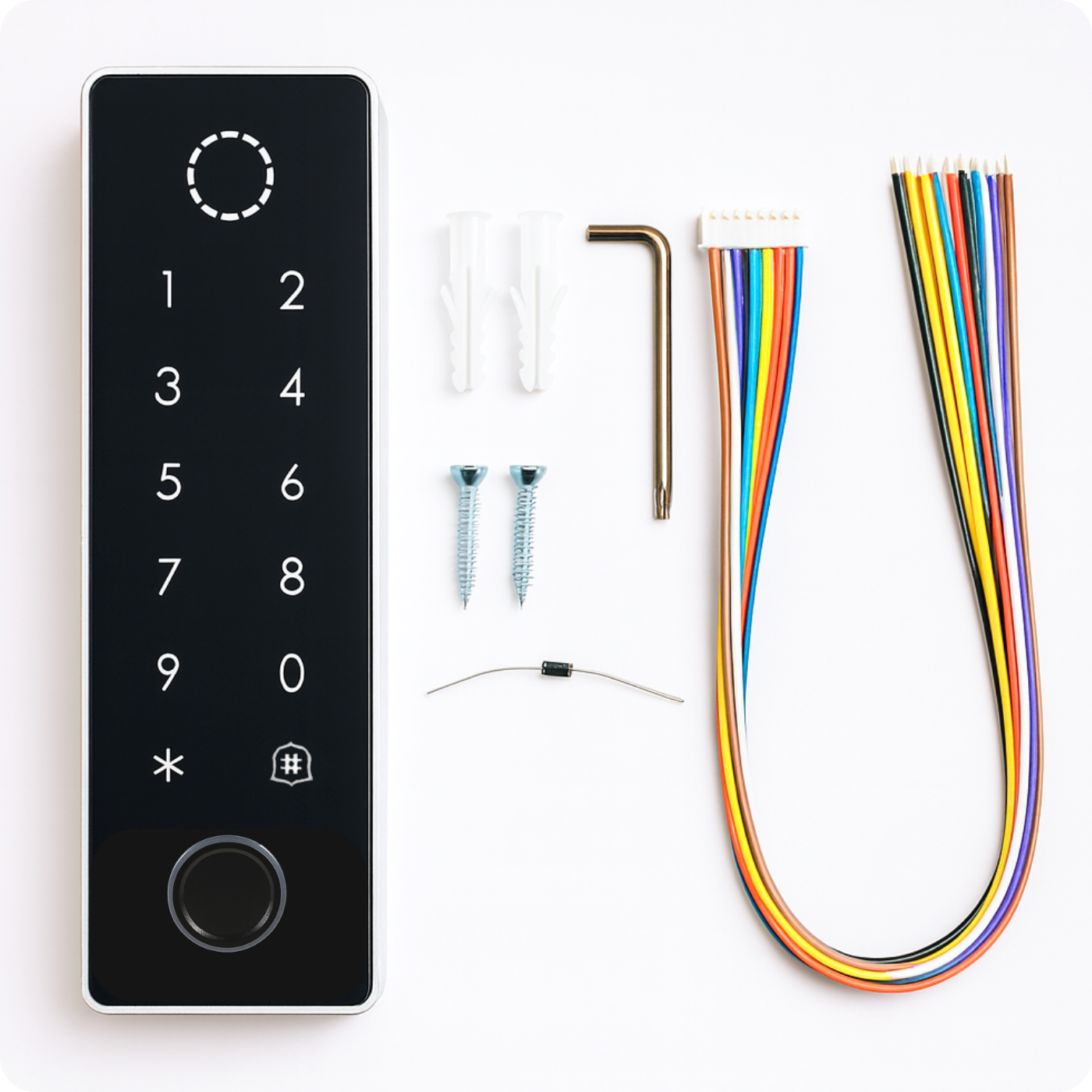

Zestaw zawiera

• 1x Zamek elektroniczny szyfrator CF4
• 1x Zestaw kabli instalacyjnych
• 1x Zestaw akcesoriów montażowych
• 2x Instrukcja obsługi
