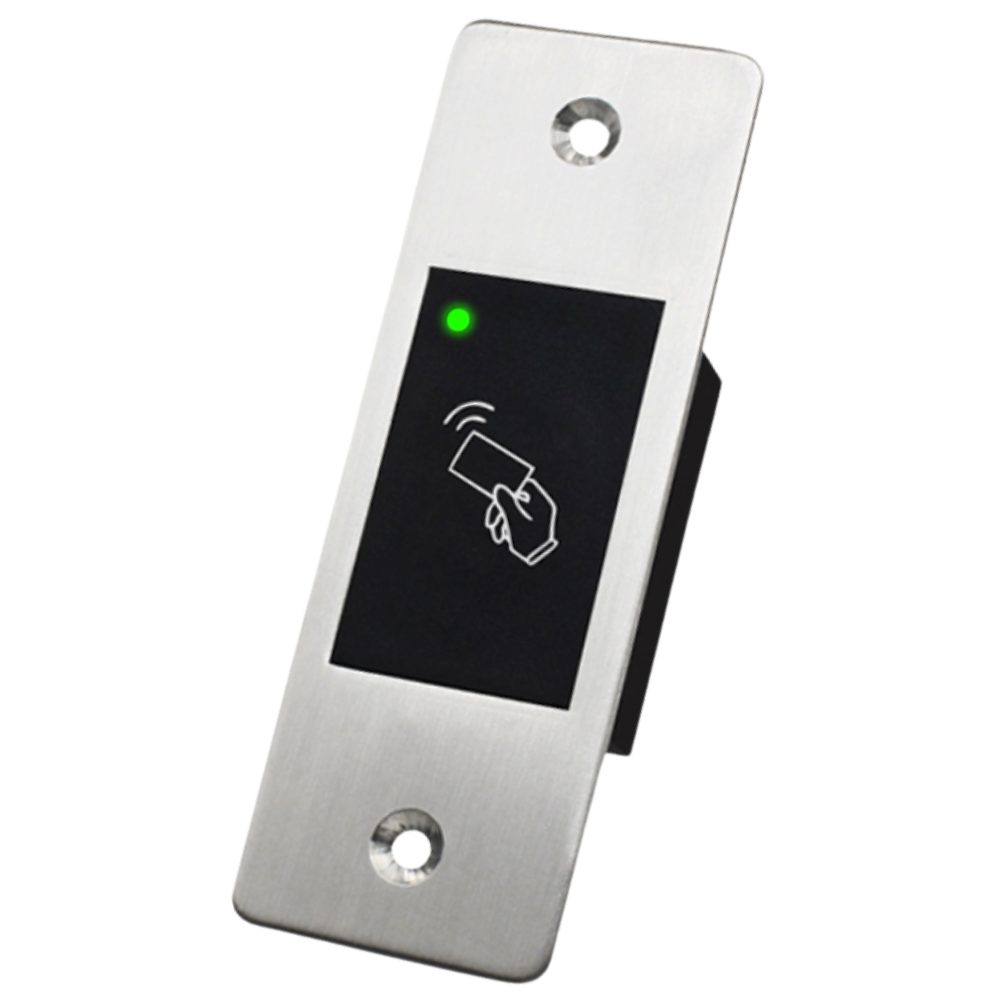

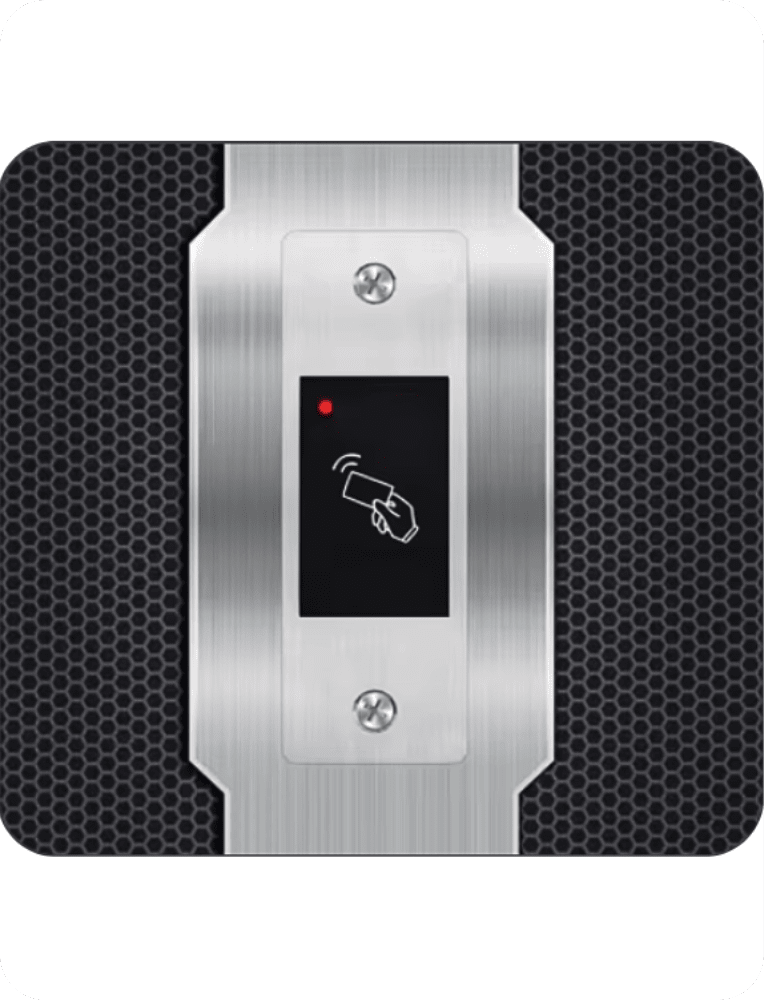

Zamek elektroniczny S99 E1

Kluczowe funkcje

1. Autonomiczna kontrola dostępu: Nie wymaga dodatkowych central sterujących – wszystkie ustawienia i dane są przechowywane w samym urządzeniu.

2. Wodoodporna, metalowa obudowa (IP66): Świetnie sprawdza się na zewnątrz, gwarantując odporność na deszcz, wilgoć i różne warunki pogodowe.

3. Obsługa 3000 kart: Duża pojemność użytkowników – idealna do firm, magazynów czy obiektów o wielu pracownikach lub gościach.

4. Dołączona w zestawie karta administracyjna ( Master Card ): Daje szybką i intuicyjną możliwość dodawania lub usuwania uprawnień dostępu, bez skomplikowanego programowania.

5. Tryb zatrzasku (Latch mode): Umożliwia utrzymanie drzwi w stanie ciągłego otwarcia (np. podczas wnoszenia towarów czy w trakcie prac konserwacyjnych).

6. Trójkolorowy wskaźnik LED: Szybkie informowanie o aktualnym statusie urządzenia (czerwony/żółty/zielony), dzięki czemu wiesz, czy zamek jest zablokowany, w trybie programowania czy odblokowany.

7. Szerokie możliwości podłączenia: Urządzenie może pracować z różnymi rodzajami zasilaczy (9–24V DC), elektrozaczepów (NO/NC), a także współpracować z przyciskiem wyjścia (REX) – gwarantuje to elastyczność instalacji w różnych obiektach.

8. Bezpieczeństwo użytkowania: Zamek posiada wbudowane zabezpieczenia (w tym diodę 1N4004) chroniące przed przepięciami. Spokojnie możesz korzystać z urządzenia w profesjonalnych systemach kontroli dostępu.

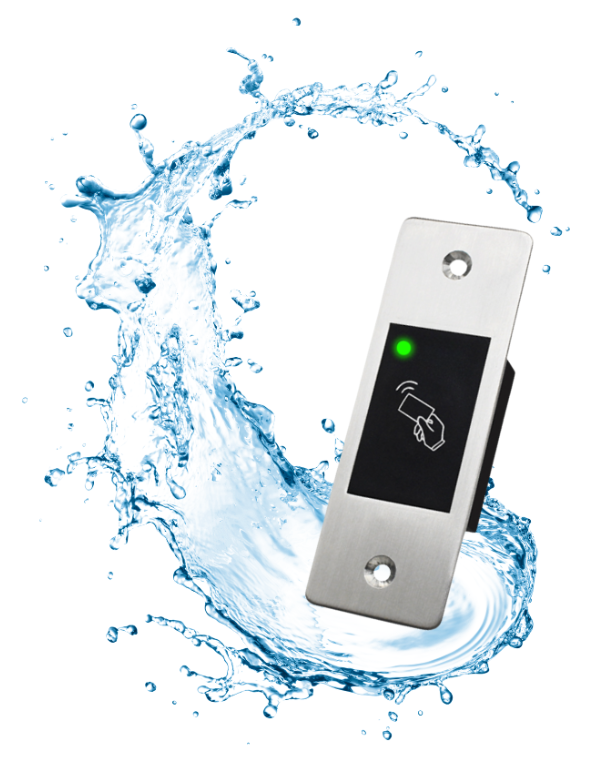

Wodoodporność IP66

Wodoodporna obudowa w klasie IP66 zapewnia niezawodną ochronę przed deszczem, wilgocią czy pyłem, co czyni go doskonałym wyborem do montażu na zewnętrznych framugach drzwi. Dzięki solidnej, metalowej konstrukcji i specjalnym uszczelnieniom, urządzenie zachowuje pełną funkcjonalność niezależnie od panującej aury, gwarantując bezpieczeństwo i ciągłość pracy.

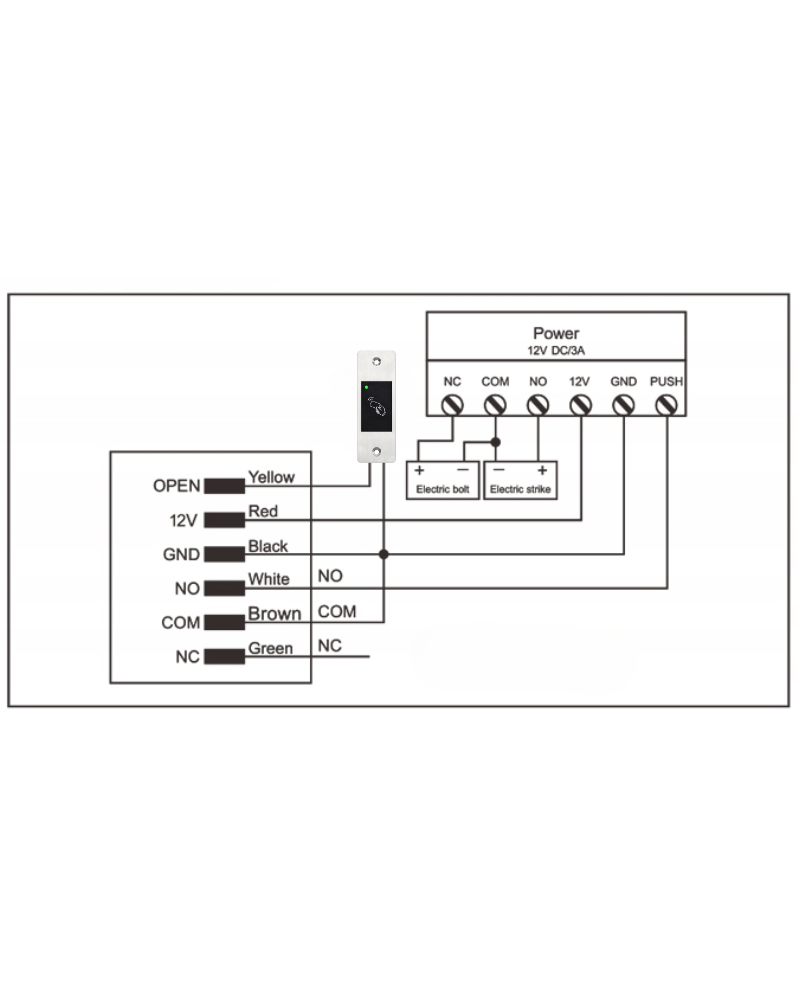

Schemat podłączenia

Urządzenie obsługuje wiele funkcji dzięki prostym i elastycznym możliwościom podłączenia. Poniżej przedstawiamy opis każdego przewodu, jego symbol oraz zastosowanie — zarówno dla zasilania standardowego, jak i specjalistycznego (zasilacz kontroli dostępu).

Opis przewodów zamka:

Żółty — OPEN — Wejście przycisku wyjścia (REX – Request to Exit) — Umożliwia otwarcie drzwi od wewnątrz.

Czerwony — 12V — Zasilanie urządzenia 9–24V DC (zwykle 12V DC)

Czarny — GND — Masa / uziemienie — wspólne dla zasilania oraz przekaźnika.

Biały — NO —Normalnie otwarty styk przekaźnika — Używany np. do elektrozaczepów typu NO

Brązowy — COM — Wspólna linia przekaźnika — Niezbędna przy podłączaniu urządzeń do NO lub NC

Zielony — NC — Normalnie zamknięty styk przekaźnika — Używany np. do rygli elektromagnetycznych NC

Przykładowy sposób zastosowania

Urządzenie umożliwia sterowanie różnymi elementami kontroli dostępu:

Przycisk wyjścia (REX): Po naciśnięciu, otwiera drzwi od wewnętrznej strony – wygodne w biurach, magazynach itp.

→ Podłączany do złącza OPEN (żółty).

Zasilanie: Może być podłączone do standardowego zasilacza 12V DC lub specjalnego zasilacza kontroli dostępu (DC 12V/3A).

→ Złącza 12V (czerwony) i GND (czarny).

Elektrozaczep (Electric Strike): Urządzenie otwiera zamek po odczycie poprawnej karty lub odcisku palca.

→ Podłączenie przez NO (biały) i COM (brązowy).

Elektrozamek / Elektrozatrzask (Electric Bolt): Stosowany do drzwi szklanych lub metalowych – pracuje w trybie zamkniętym.

→ Podłączenie przez NC (zielony) i COM (brązowy).

Ważne

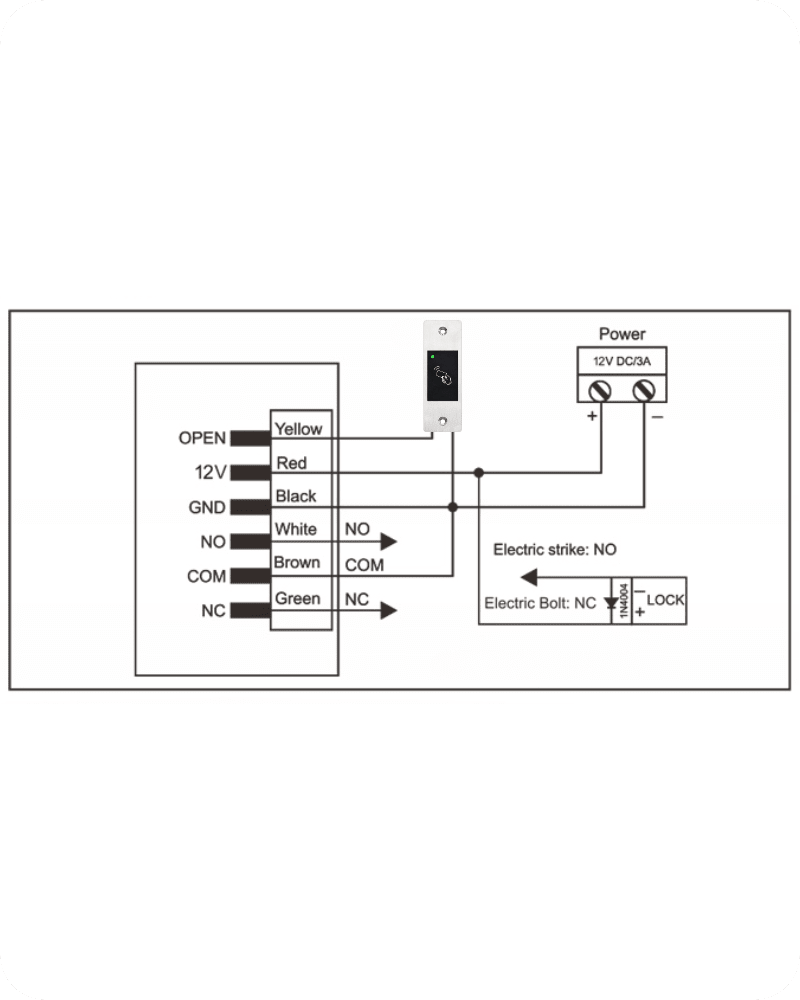

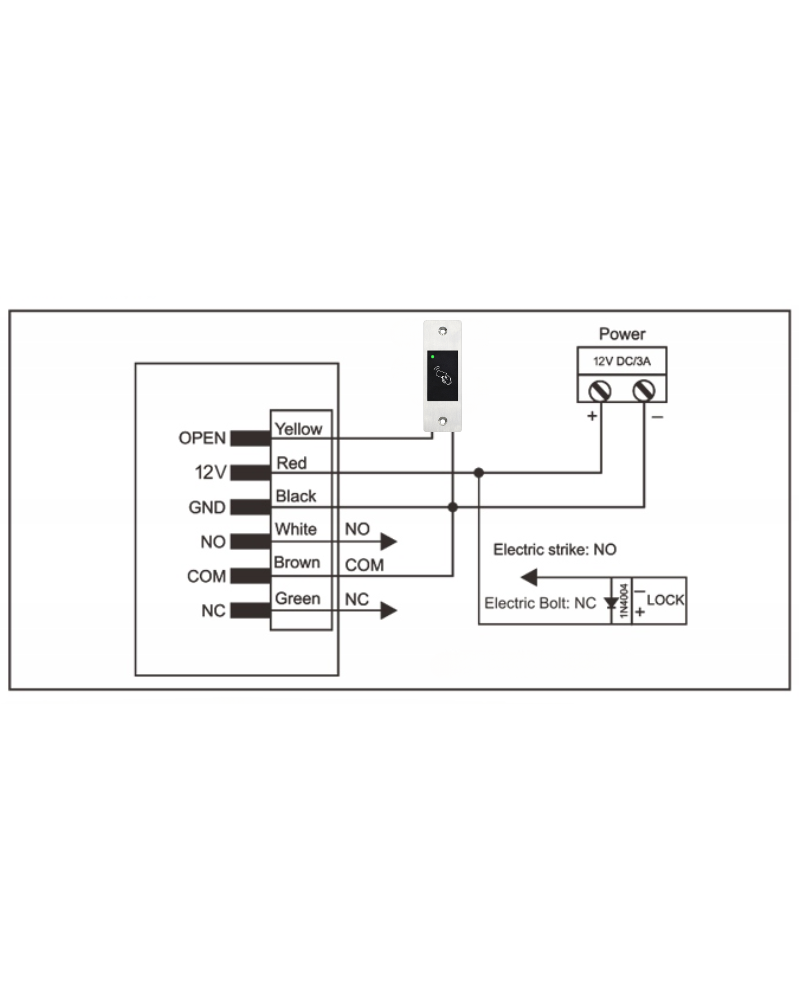

*W przypadku podłączenia do standardowego zasilacza, należy obowiązkowo zainstalować diodę zabezpieczającą 1N4004 (jest dołączona w zestawie).

Chroni to urządzenie przed uszkodzeniem.

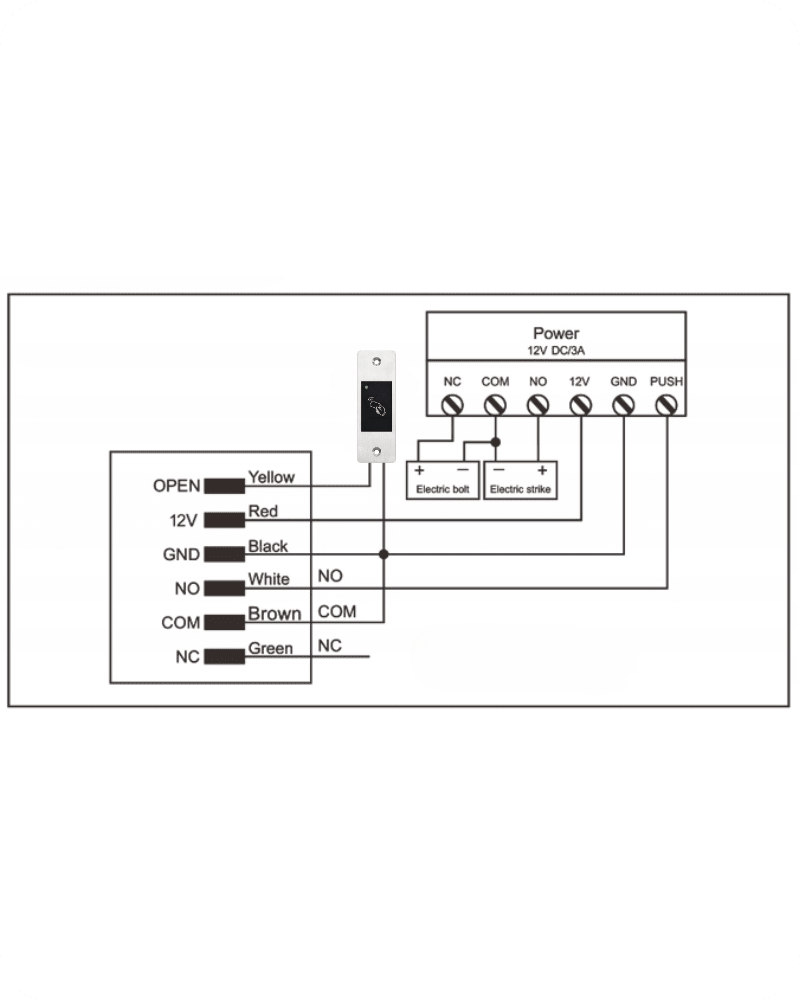

*Przy użyciu specjalistycznego zasilacza kontroli dostępu, dioda nie jest konieczna, a podłączenie odbywa się bezpośrednio do odpowiednich zacisków zasilacza (NC, NO, COM, PUSH itd.).

Dzięki temu uniwersalnemu schematowi urządzenie może być używane zarówno w prostych instalacjach domowych, jak i w profesjonalnych systemach kontroli dostępu w firmach, magazynach, szkołach i innych obiektach.

Specyfikacja techniczna

• Pojemność użytkowników: 3000 kart
• Napięcie zasilania: 9–24V DC (stałe, stabilizowane)
• Prąd spoczynkowy: ≤25mA
• Prąd aktywny: ≤100mA
• Czytnik kart zbliżeniowych:
• Technologia EM – karta zbliżeniowa 125KHz
• Zasięg odczytu – Około 2 cm
• Podłączenia: Wyjście przekaźnikowe, Przycisk wyjścia (ang. request to exit, REX)
• Przekaźnik:
• Czas działania przekaźnika – 0–99 sekund (domyślnie 5 sekund)
• Obciążenie wyjścia przekaźnika – Maksymalnie 2A
• Temperatura pracy: -25℃ ~ 60℃ (-13℉ ~ 140℉)
• Wilgotność pracy: 20%RH ~ 98%RH
• Klasa wodoodporności: IP66
• Kolor: Srebrny i czarny
• Materiał: Płyta ze stopu cynku

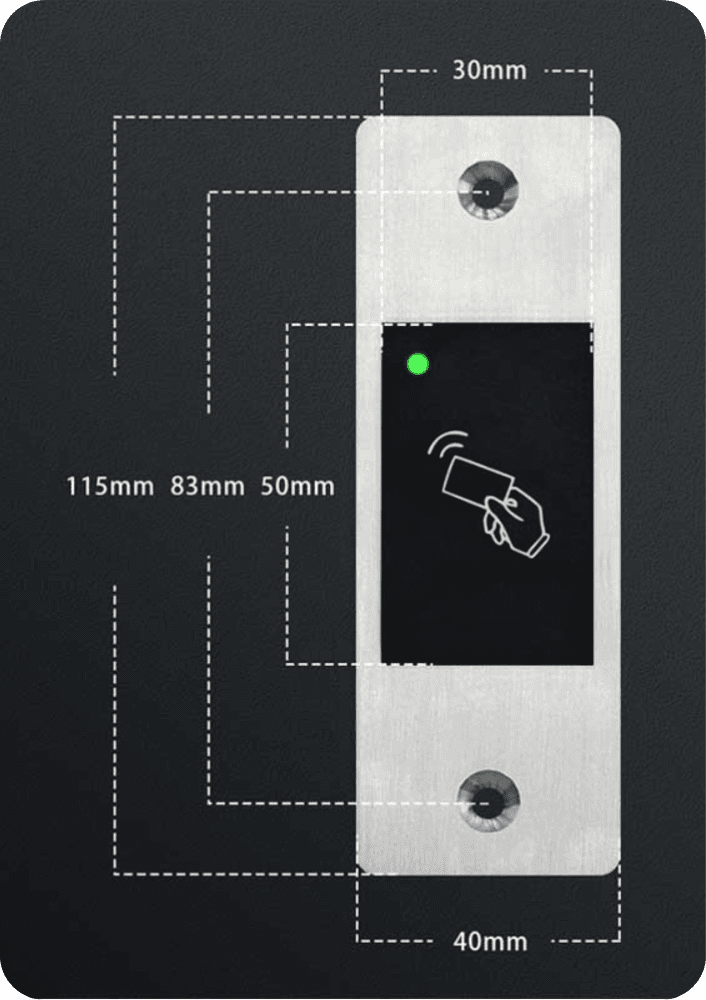

• Wymiary: 115 mm x 40 mm x 30 mm
• Waga urządzenia: 105 g

Zestaw zawiera

• 1x Zamek elektroniczny S99 E1
• 1x Karta Master Card (karta jest wyłącznie do programowania)
• 1x Zestaw akcesoriów montażowych
• 1x Instrukcja obsługi

Instrukcja w j. polskim w wersji elektronicznej dostępna w załączniku do pobrania. Znajdziesz ją pod naszym opisem produktu.
