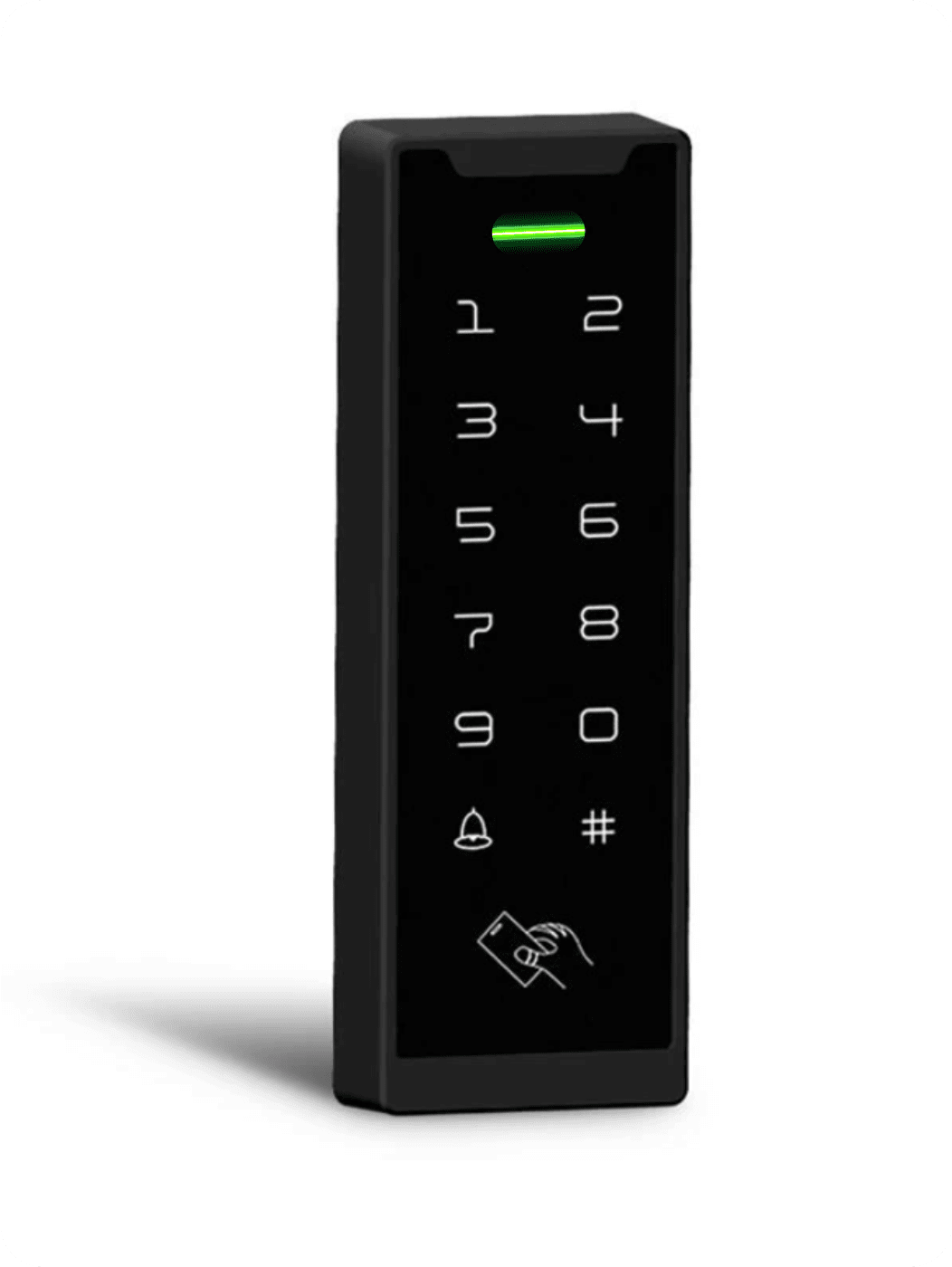

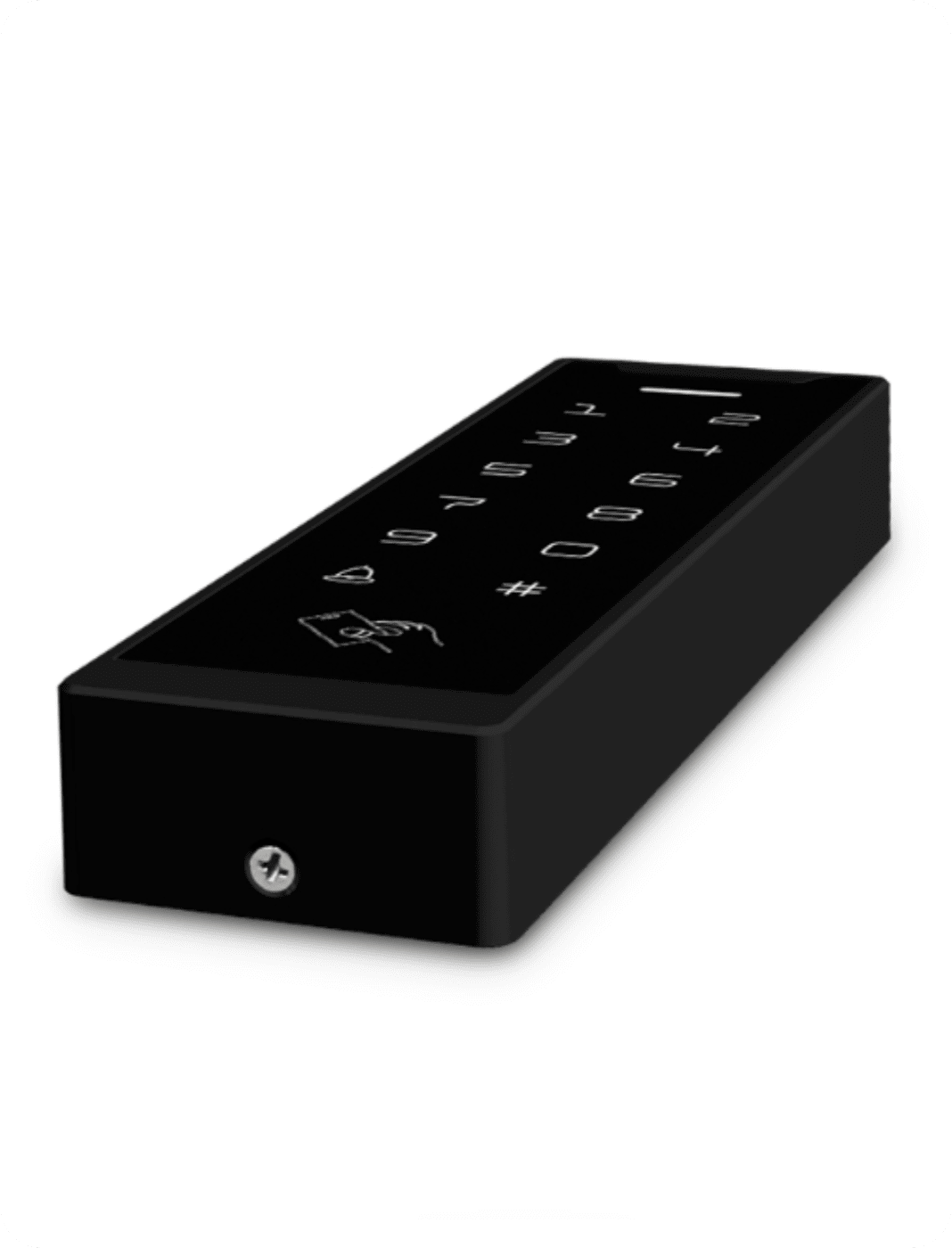

Zamek elektroniczny S4A-C03

Najważniejsze cechy

1. Wszechstronne metody otwierania: Karta zbliżeniowa/brelok/naklejka, kod, karta zbliżeniowa/brelok/naklejka i kod, kod zapewniają elastyczność i wygodę użytkowania.

2. Wskaźniki: Sygnalizują status zamka, ułatwiając użytkowanie.

3. Łatwa instalacja: Przejrzysta instrukcja i różnorodne opcje podłączeń zapewniają szybką i bezproblemową instalację.

4. Proste komendy wysyłane do zamka kodowego.

5. Produkt zalecany do użytku wewnętrznego np. w biurach.

Wszechstronność otwierania

1. Karta zbliżeniowa/brelok/naklejka - Szybkie i wygodne odblokowanie za pomocą karty zbliżeniowej, breloka lub naklejki.

2. Karta zbliżeniowa/brelok/naklejka i kod - Dwa rozwiązania. Zabezpieczenie, które wymaga karty zbliżeniowej, breloka lub naklejki jak i wpisania kodu. Gdy aktualnie nie posiadamy przy sobie karty zbliżeniowej, breloka lub naklejki możemy wpisać ustalony wcześniej kod.

3. Kod - Wprowadzenie unikalnego kodu na klawiaturze zamka, aby uzyskać dostęp.

Dzięki tym różnorodnym opcjom, każdy użytkownik może wybrać najbardziej odpowiadający mu sposób otwierania zamka, co podnosi komfort i bezpieczeństwo użytkowania.Karty zbliżeniowe/breloki/naklejki są dostępne w naszym asortymencie.

Zamek elektryczny w systemie kontroli dostępu może być wykorzystywany w różnych obiektach na wiele sposobów.

Oto kilka przykładów zastosowania zamka elektrycznego:

1. Biuro:

• Ograniczenie dostępu: Zamek może być używany do ograniczenia dostępu do pewnych obszarów biura, takich jak pomieszczenia IT, archiwa z dokumentami czy laboratoria badawcze.
• Bezpieczeństwo danych: Zabezpieczenie dostępu do serwerowni lub innych krytycznych obszarów, gdzie przechowywane są ważne dane firmy.

2. Dom:

• Bezpieczeństwo: Elektryczne zamki na drzwiach wejściowych mogą zwiększać bezpieczeństwo, uniemożliwiając dostęp niepowołanym osobom.

Zamek znajdzie także swoje zastosowanie w np. szkołach, sklepach i innych obiektach.

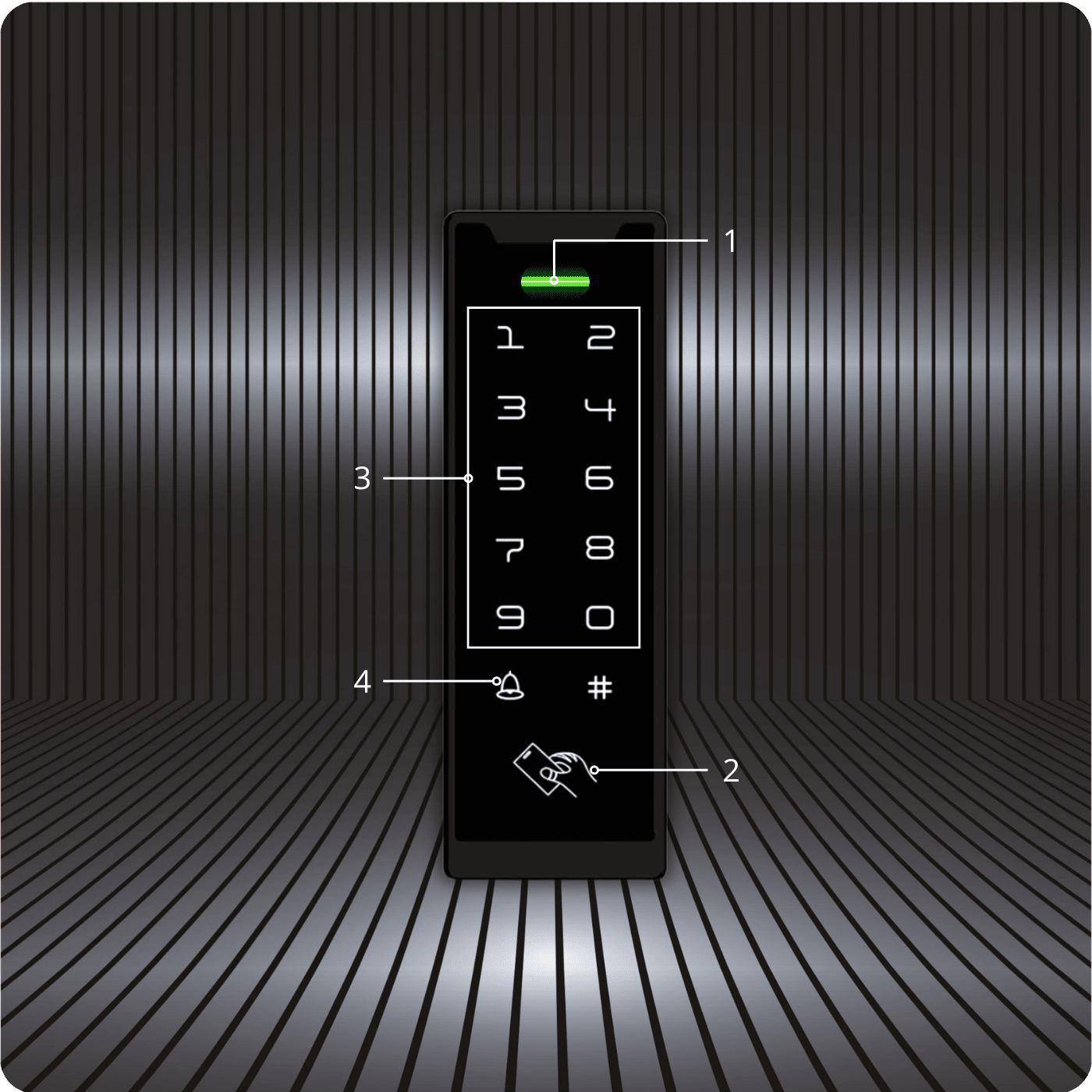

Dane na wyświetlaczu LED

1. Dioda sygnalizująca blokadę (czerwone światło), odblokowanie (zielone światło)

2. Miejsce zbliżenia karty/breloka/naklejki (1000 użytkowników)

3. Obszar wybierania kodu

4. Przycisk dzwonka (wymagane podłączenie zewnętrznego dzwonka przewodowego)

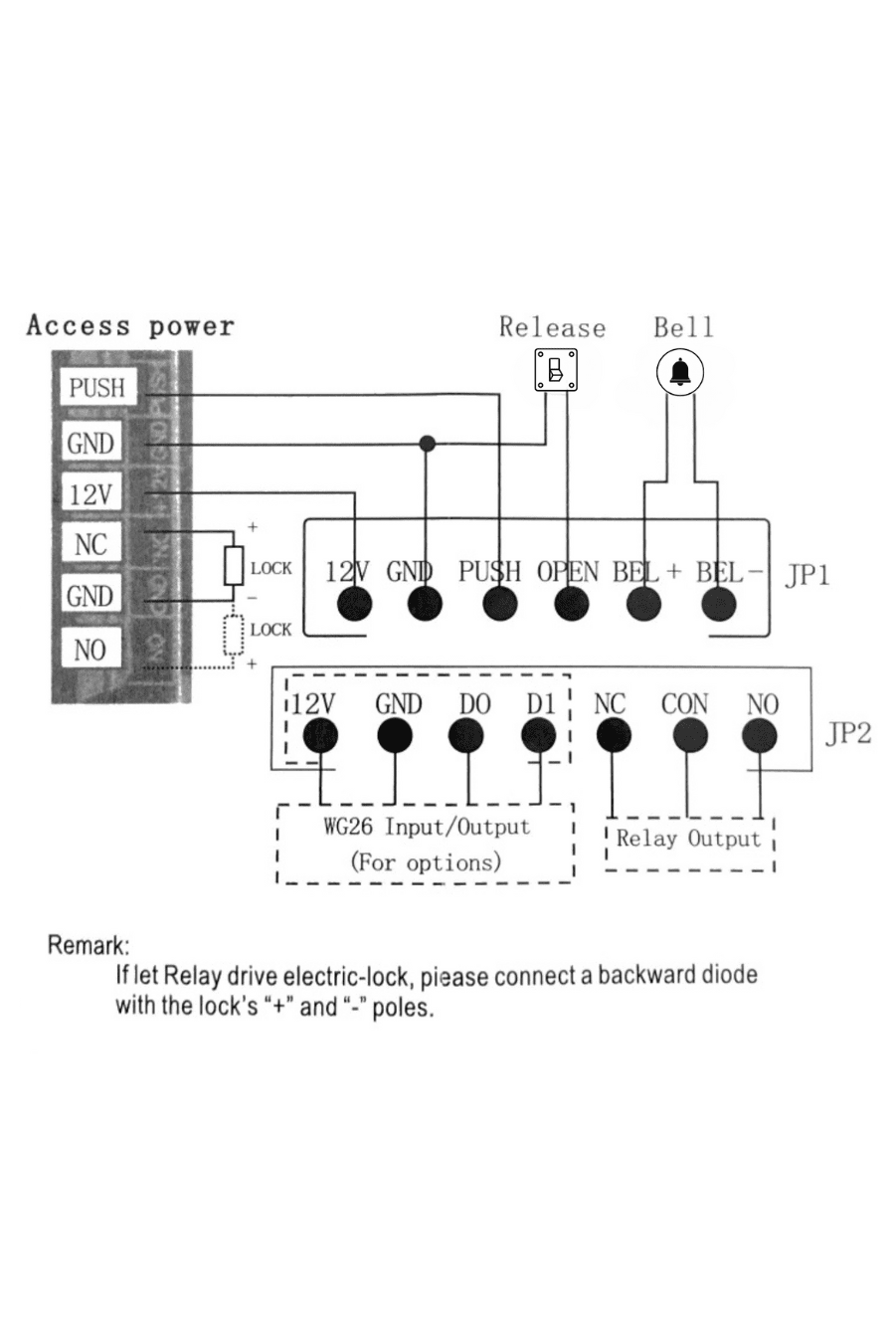

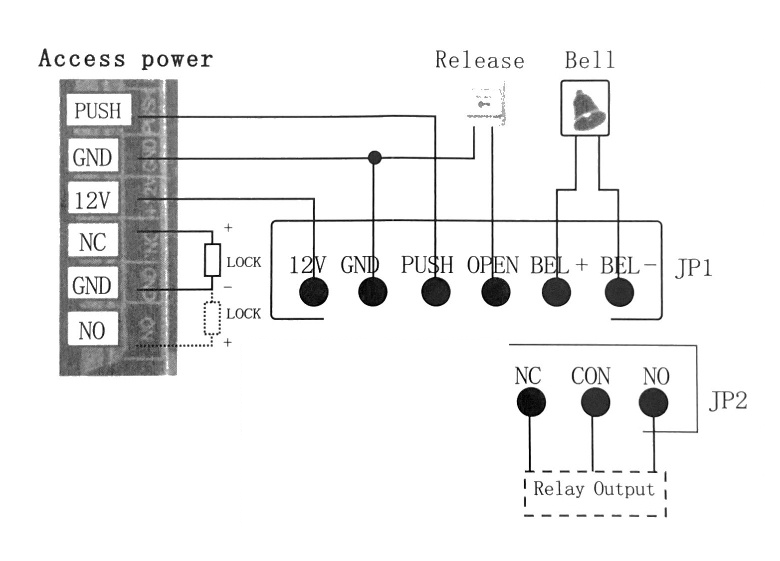

Na schemacie przedstawiono połączenia różnych elementów systemu kontroli dostępu, który może obejmować: zasilacz, zamek elektryczny (elektrozaczep), przycisk wyjścia, dzwonek oraz dodatkowe urządzenia (np. czytnik Wiegand lub przekaźnik).

Oto szczegółowy opis możliwych połączeń i ich zastosowań:

1. Zasilacz (Access Power):

• 12V (12 Volt) i GND (Ground) – podstawowe zasilanie dla systemu. Należy podłączyć zasilacz 12V DC.
• NC (Normally Closed) – zacisk zamka elektrycznego, który jest zamknięty, gdy system nie jest aktywowany.
• NO (Normally Open) – zacisk, który aktywuje się (zamyka obwód) tylko podczas otwarcia drzwi.
• LOCK (+) i LOCK (–) – przewody prowadzące do elektrozamka. Można je podłączyć do NC lub NO, w zależności od rodzaju zamka (normalnie zamknięty lub otwarty).

Uwaga: Zaleca się zastosowanie diody zwrotnej (np. 1N4007) między biegunami zamka, aby chronić urządzenie przed przepięciami.

2. Przycisk wyjścia (PUSH):

• Podłączony do terminala PUSH oraz GND w JP1.
• Pozwala na otwarcie drzwi od wewnątrz bez użycia karty lub kodu – idealne rozwiązanie np. dla pracowników wychodzących z biura.

3. Dzwonek (Bell):

• BELL (+) i BELL (–) (JP1) – służą do podłączenia zewnętrznego dzwonka.
• Dzwonek może być aktywowany przy próbie wejścia – np. osoba stojąca przy drzwiach naciska przycisk, który wywołuje sygnał dźwiękowy wewnątrz budynku.

4. Zaciski JP1 (główne połączenia systemu):

• 12V, GND – zasilanie główne dla kontrolera.
• PUSH – wejście dla przycisku wyjścia.
• OPEN – wyjście do sterowania zamkiem – sygnał do odblokowania drzwi.
• BELL (+), BELL (–) – zaciski do dzwonka, jak opisano powyżej.

5. Zaciski JP2 (dla opcji i rozszerzeń):

• D0 (DATA0) i D1 (DATA1) – wyjścia/wejścia sygnału Wiegand (protokół WG26).

   - Umożliwiają podłączenie zewnętrznego czytnika kart RFID lub innego     urządzenia identyfikacyjnego.

• 12V, GND – dodatkowe zasilanie dla zewnętrznych urządzeń (czytników).
• NC, COM, NO – zaciski przekaźnika do sterowania zamkiem: COM (Common) – wspólny przewód. NC (Normally Closed) – zamek otwiera się po przerwaniu obwodu. NO (Normally Open) – zamek otwiera się po zwarciu obwodu (najczęściej stosowane). Możliwość dopasowania do typu zamka: rewersyjny lub standardowy.

6. Brama automatyczna / furtka (opcjonalnie):

• Możliwość sterowania automatyką bramy lub furtki poprzez wyjścia przekaźnikowe JP2 (NO/COM).
• Wystarczy podłączyć przekaźnik JP2 do sterownika bramy – po autoryzacji (np. kartą) brama otworzy się automatycznie.

Specyfikacja techniczna

• Napicie robocze: DC 12V ±10%
• Odległość odczytu karty: 1 ~ 15 cm
• Typ karty: Karta EM ID (125 kHz) (brak w zestawie)
• Temperatura pracy: 0℃ ~ 60℃
• Wilgotność względna: 20% — 80%
• Wodoodporność: brak
• Prąd czuwania: <100mA

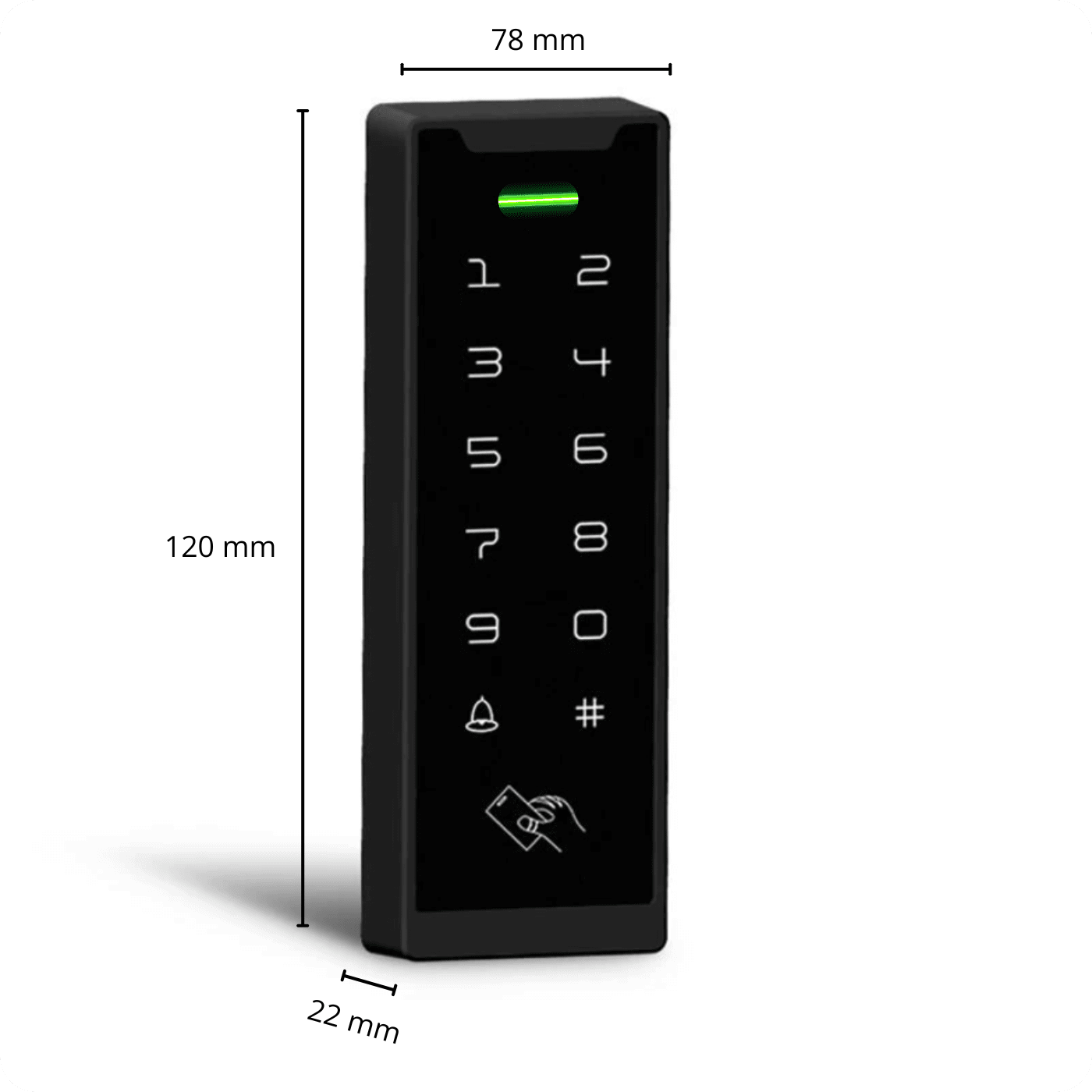

• Wymiary: 120 × 78 × 22 mm
• Waga: 110 g

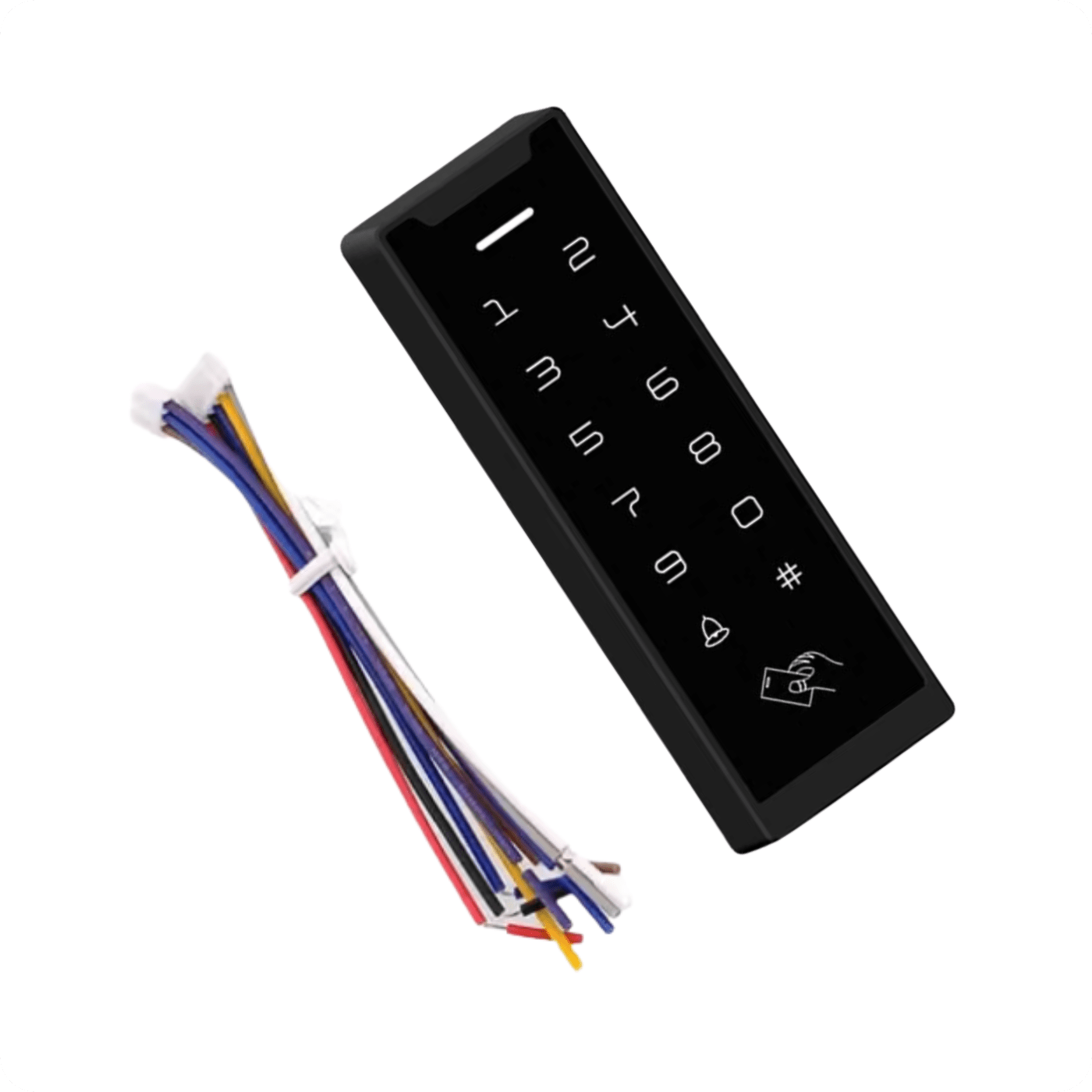

Zestaw zawiera

• 1x Zamek elektroniczny S4A-C03
• 1x Zestaw kabli instalacyjnych
• 1x Instrukcja obsługi

Instrukcja w j. polskim w wersji elektronicznej dostępna w załączniku do pobrania. Znajdziesz ją nad naszym opisem produktu.
