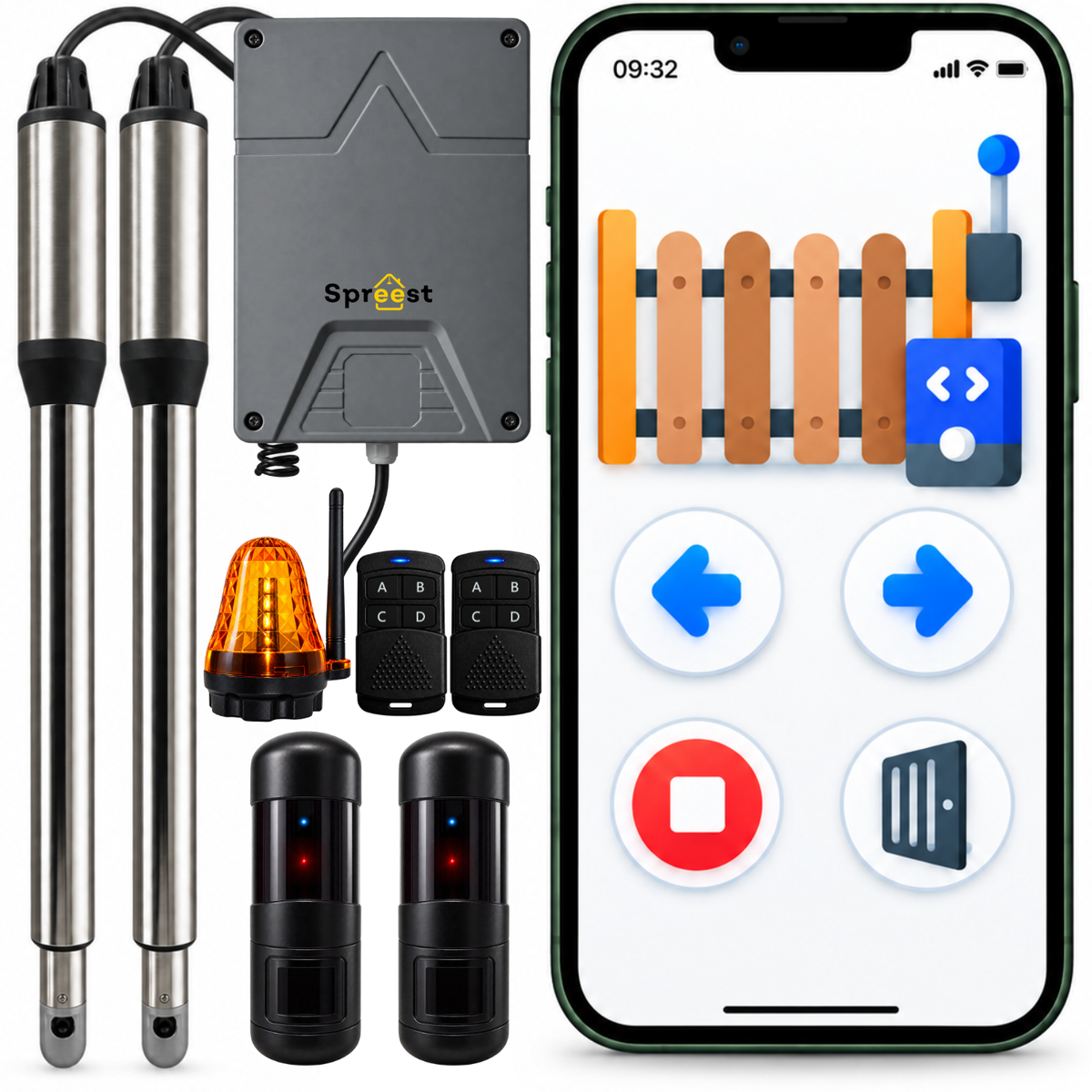

Napęd automat do bramy dwuskrzydłowej PKM-C01 WiFi 2x200KG + Lampa ostrzegawcza + Fotokomórki

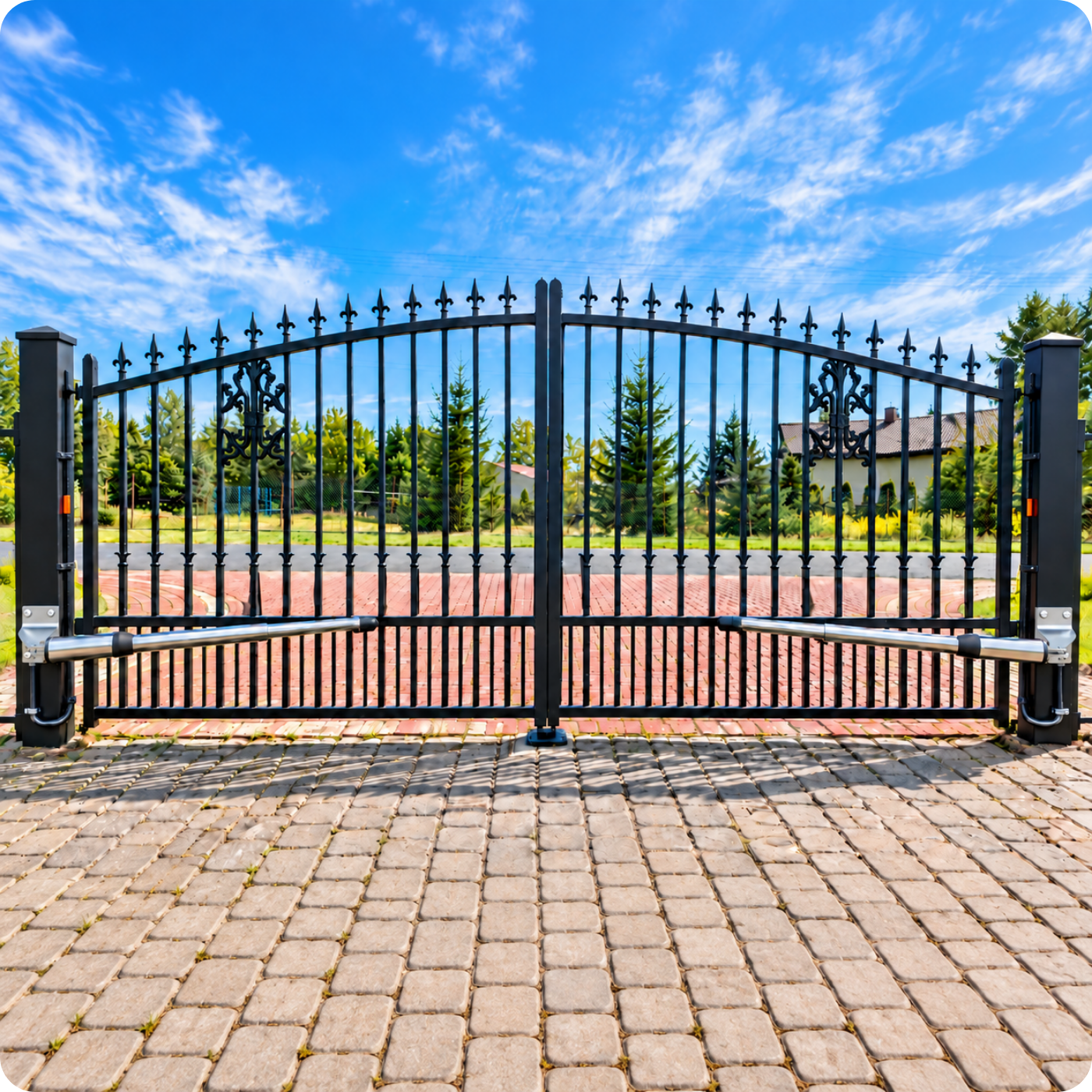

Zestaw napęd do bramy dwuskrzydłowej PKM-C01 WiFi + Lampa ostrzegawcza + Fotokomórki marki Spreest to automatyka wykorzystująca dwa siłowniki, które pozwalają wygodnie i bezpiecznie otwierać oraz zamykać bramę dwuskrzydłową (uchylną), której każde skrzydło waży do 200 kg – napęd obsłuży również pojedynczą bramę jednoskrzydłową.
Napęd współpracuje z płytą sterującą z modułem smart, dzięki czemu całą konfigurację, programowanie pilotów i regulację parametrów pracy wykonasz z poziomu aplikacji mobilnej – bez konieczności otwierania obudowy sterownika czy korzystania z jej przycisków.
Aplikacja umożliwia zdalne otwieranie i zamykanie bramy przez Wi-Fi lub Bluetooth, jednorazową automatyczną naukę drogi, ustawianie prędkości i czasu automatycznego zamykania oraz udostępnianie dostępu innym domownikom.

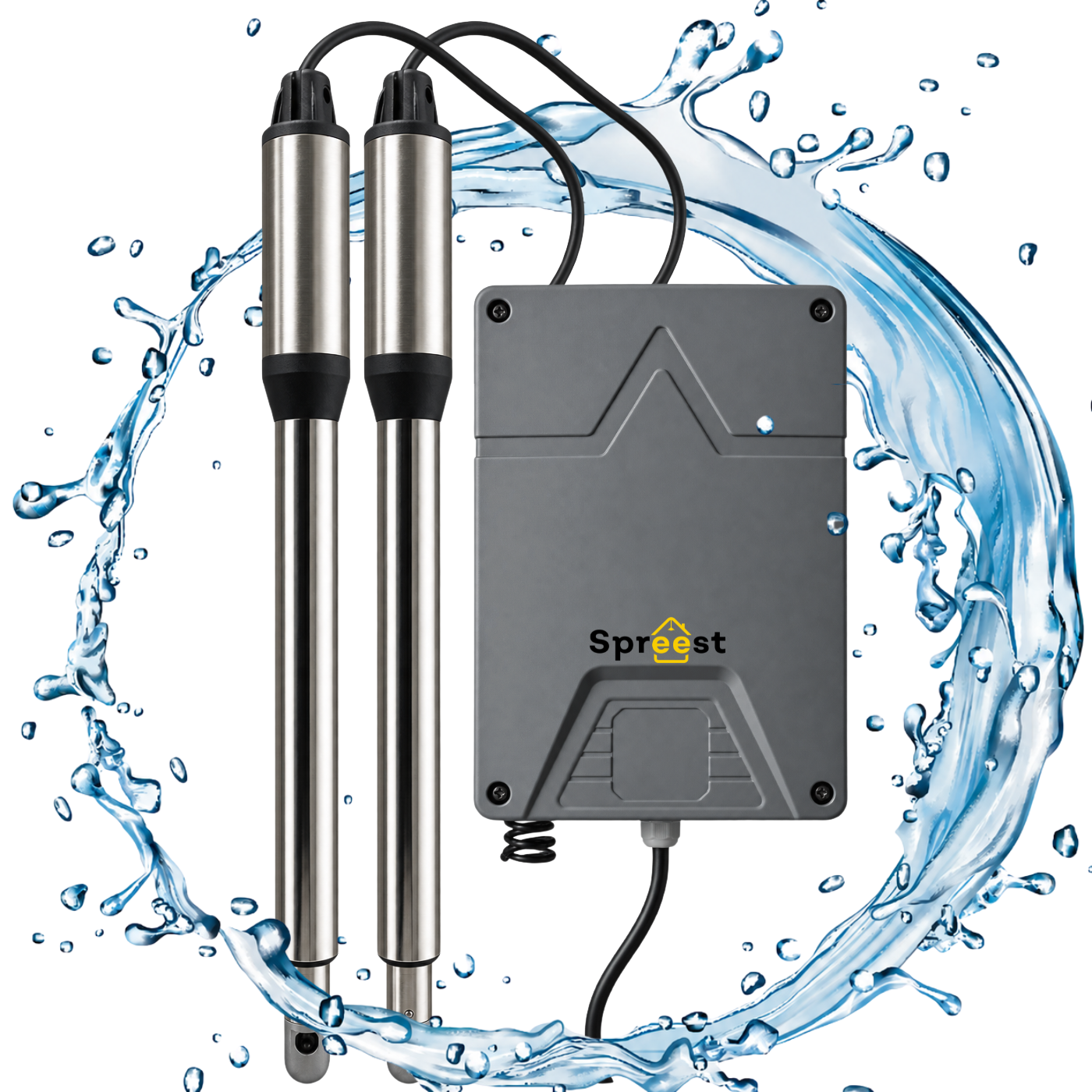

W zestawie znajdziesz 2 piloty zdalnego sterowania, komplet śrub, podkładek i mocowań montażowych, podłączysz napęd bezpośrednio do zasilania AC 220 V, bez dodatkowych akcesoriów. Solidna konstrukcja o stopniu ochrony IP55 sprawdzi się w każdych warunkach pogodowych przez cały rok.
Kluczowe cechy
1. Pełne programowanie z aplikacji – Cała konfiguracja napędu, ustawianie parametrów pracy oraz dodawanie pilotów odbywa się z poziomu aplikacji XHouse IOT, bez konieczności otwierania sterownika i korzystania z jego przycisków.
2. Napęd do bramy dwuskrzydłowej 2x200 kg – Dwa siłowniki liniowe 24 V DC o mocy 40 W każdy obsługują skrzydła bramy uchylnej o masie do 200 kg, a napęd można również zastosować do pojedynczej bramy jednoskrzydłowej.
3. Automatyczna nauka drogi – Jednorazowe uruchomienie funkcji w menu lub aplikacji pozwala napędowi samodzielnie zapisać czas przejazdu i dobrać prędkość wysoką oraz wolną przy krańcach.
4. Zabezpieczenie przeciążeniowe – Po wykryciu przeszkody podczas zamykania brama automatycznie cofa się do pełnego otwarcia, a czułość zabezpieczenia ustawisz osobno dla każdego kierunku i prędkości.
5. Sterowanie Wi-Fi i Bluetooth – Gdy urządzenie ma dostęp do sieci, sterujesz bramą zdalnie z dowolnego miejsca, a bez internetu aplikacja automatycznie przełącza się na Bluetooth w zasięgu do 10 m.

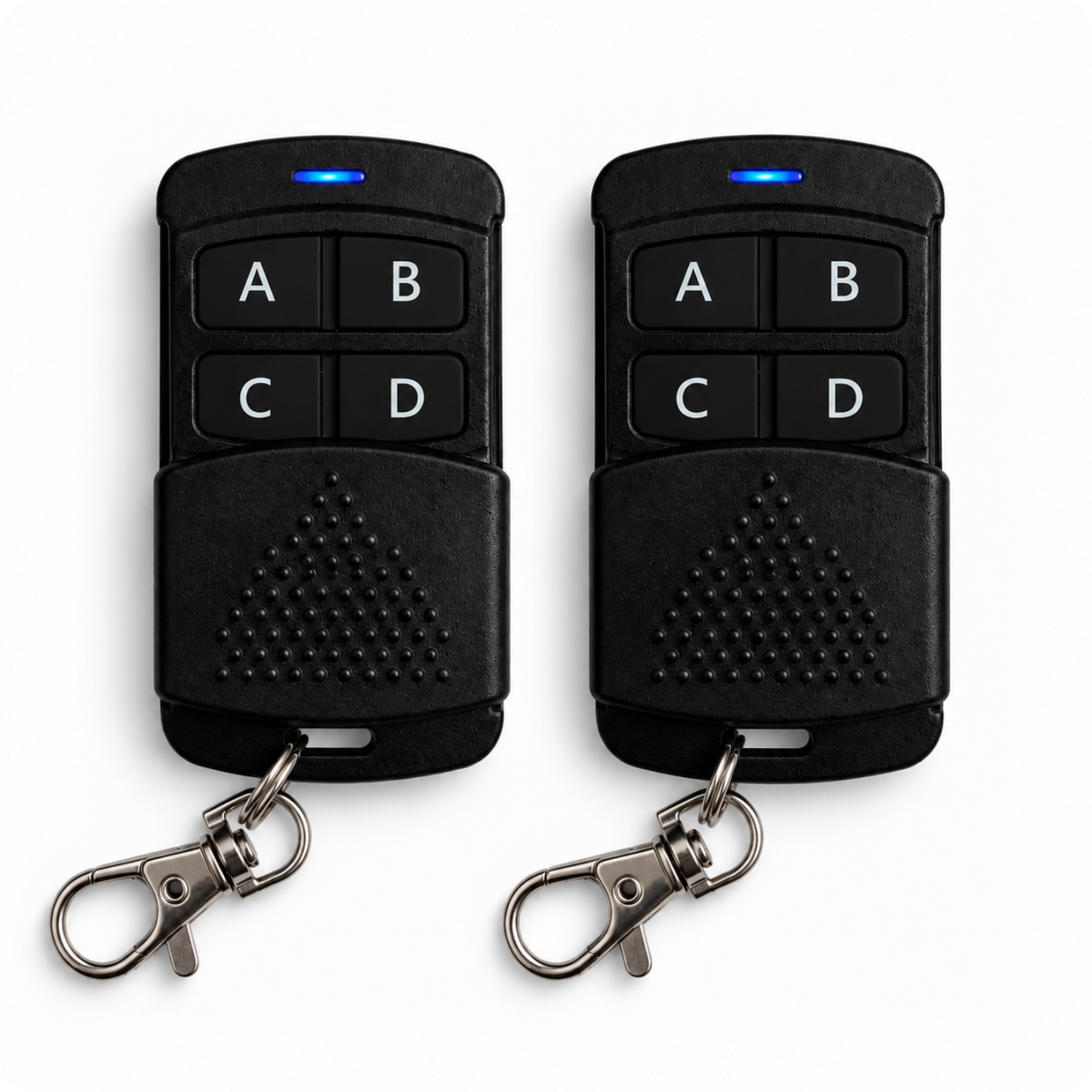

6. Piloty zdalnego sterowania – W zestawie znajdują się 2 piloty z kodowaniem zmiennym, a sterownik pomieści maksymalnie 128 pilotów.
7. Regulowany kierunek i kąt otwarcia bramy – Napęd montujesz w trybie otwierania do wewnątrz lub na zewnątrz, dobierając wymiary wsporników do wymaganego kąta otwarcia, maksymalnie do 110°.
8. Automatyczne zamykanie – Czas automatycznego zamknięcia po pełnym otwarciu ustawisz w aplikacji lub menu sterownika, w zakresie 0–99 sekund.
9. Ręczne odblokowanie awaryjne – Dołączony klucz pozwala odblokować siłownik i ręcznie przesunąć bramę podczas braku zasilania.
10. Obsługa zasilania awaryjnego – Sterownik obsługuje 2 akumulatory żelowe 12 V połączone szeregowo (nie wchodzą w skład zestawu) wraz z funkcją inteligentnego balansowania ich napięcia podczas ładowania.

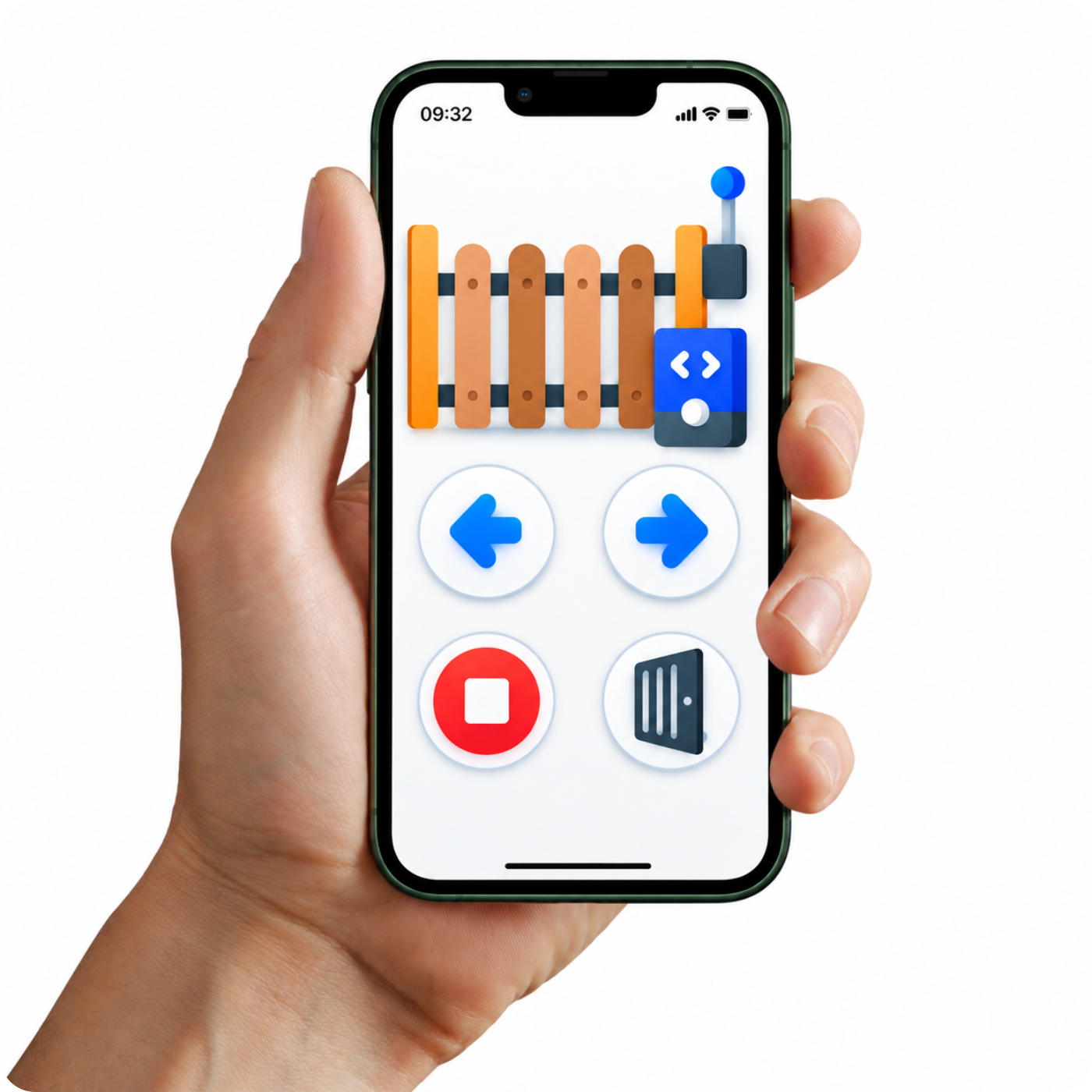

Aplikacja mobilna
- Zdalne sterowanie – Otwieraj i zamykaj bramę z dowolnego miejsca, gdy urządzenie jest połączone z siecią Wi-Fi.
- Sterowanie Bluetooth – Gdy brak internetu, a telefon znajduje się w zasięgu do 10 m, aplikacja automatycznie przełącza się na połączenie Bluetooth.
- Automatyczna nauka drogi – Uruchomisz ją jednym kliknięciem w aplikacji, bez wchodzenia w menu na płycie sterującej.
- Ustawienia parametrów pracy – Regulujesz prędkość, czas automatycznego zamykania, tryb pieszy oraz reakcję na przeciążenie.
- Programowanie pilotów i kart – Dodajesz i usuwasz piloty RF oraz karty USB bezpośrednio z telefonu, bez otwierania obudowy sterownika.
- Udostępnianie dostępu – Generujesz kod QR i udostępniasz sterowanie bramą domownikom lub gościom.
- Zdalna pomoc serwisowa – Funkcja Remote Assistance pozwala instalatorowi zdalnie zdiagnozować i skonfigurować urządzenie po udostępnieniu kodu.
- Dziennik zdarzeń – Historia otwarć i zamknięć bramy wykonanych z poziomu aplikacji.
- Harmonogram pracy bramy – Ustawiasz godziny automatycznego otwierania i zamykania bramy.

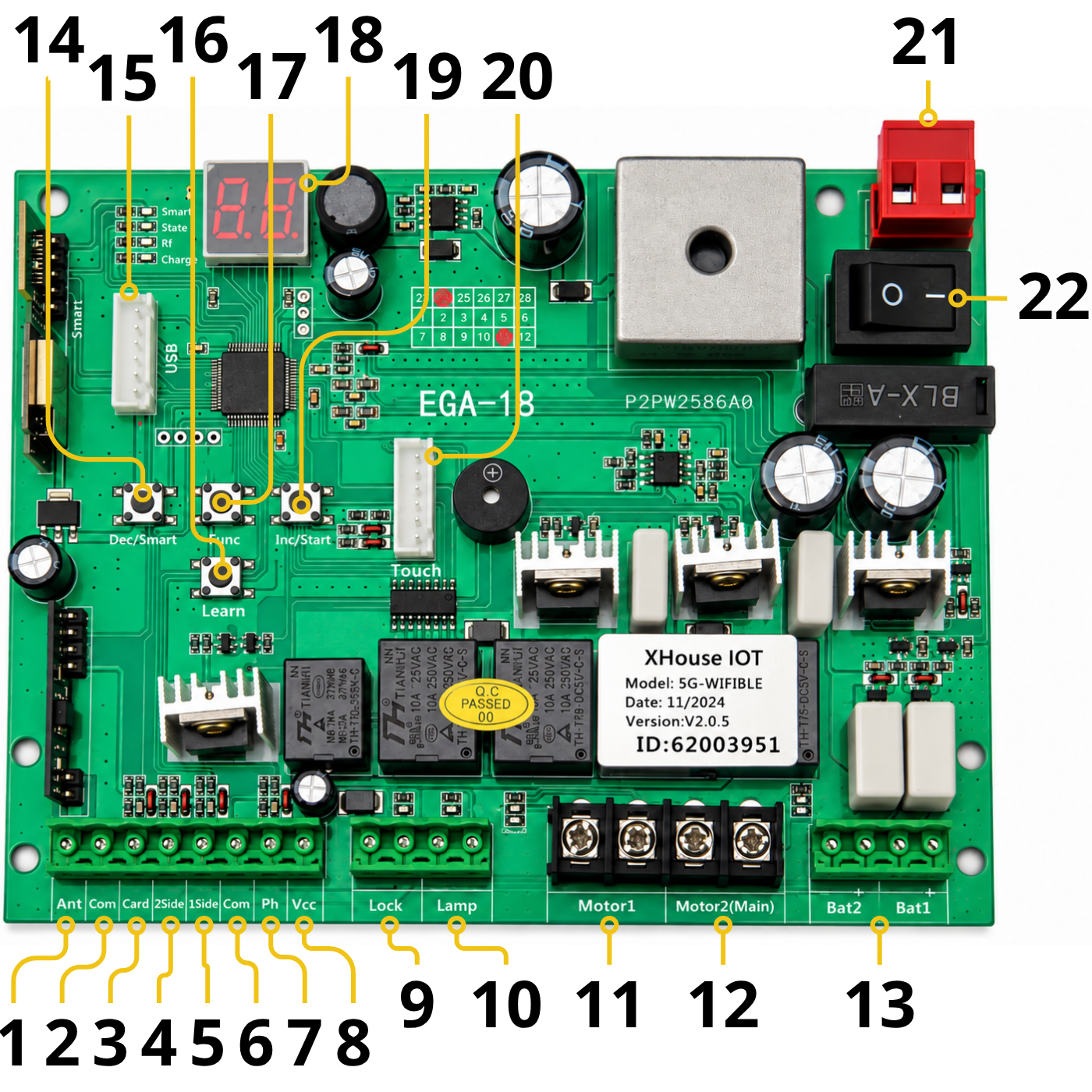

Elementy płyty sterującej
- Ant – Podłączenie anteny.
- Com – Podłączenie do zacisku COM lub GND.
- Card – Podłączenie zewnętrznego urządzenia otwierającego bramę (np. czytnik kart).
- 2 Side – Podłączenie urządzenia sterującego obiema bramami.
- 1 Side – Podłączenie urządzenia sterującego jedną bramą.
- Com – Podłączenie do zacisku COM lub GND.
- Ph – Wejście podczerwieni do podłączenia fotokomórki.
- Vcc – Wyjście zasilania dla fotokomórki i innych urządzeń zewnętrznych, prąd ciągły ≤0,5 A.
- Lock -, Lock + – Podłączenie do zamka elektrycznego.
- Lamp -, Lamp + – Podłączenie lampy sygnalizacyjnej.
- Motor 1 – Skrzydło podrzędne bramy – zamyka się jako pierwsze, otwiera jako ostatnie.
- Motor 2 (Main) – Skrzydło główne bramy – otwiera się jako pierwsze, zamyka jako ostatnie. Przy bramie jednoskrzydłowej silnik podłącz wyłącznie do tego zacisku.
- Bat-/Bat+/Bat-/Bat+ – Podłączenie 2 akumulatorów żelowych 12 V (zapasowe zasilanie akumulatorowe).
- DEC/Smart – Zmniejszanie ustawianej wartości oraz obsługa modułu smart.
- USB – Gniazdo do podłączenia pamięci USB w celu aktualizacji oprogramowania.
- Learn – Programowanie i kasowanie pilotów.
- FUNC – Wejście do menu ustawień i zatwierdzanie danych.
- Menu – Wyświetlacz cyfrowy pokazujący ustawiane dane.
- INC/Start – Zwiększanie ustawianej wartości oraz sterowanie w trybie jednego przycisku.
- Touch – Gniazdo do podłączenia przycisku dotykowego i podobnych urządzeń.
- Power – Podłączenie transformatora AC lub panelu solarnego DC 24 V.
- ON – Przełącznik włączania/wyłączania zasilania.
Specyfikacja techniczna

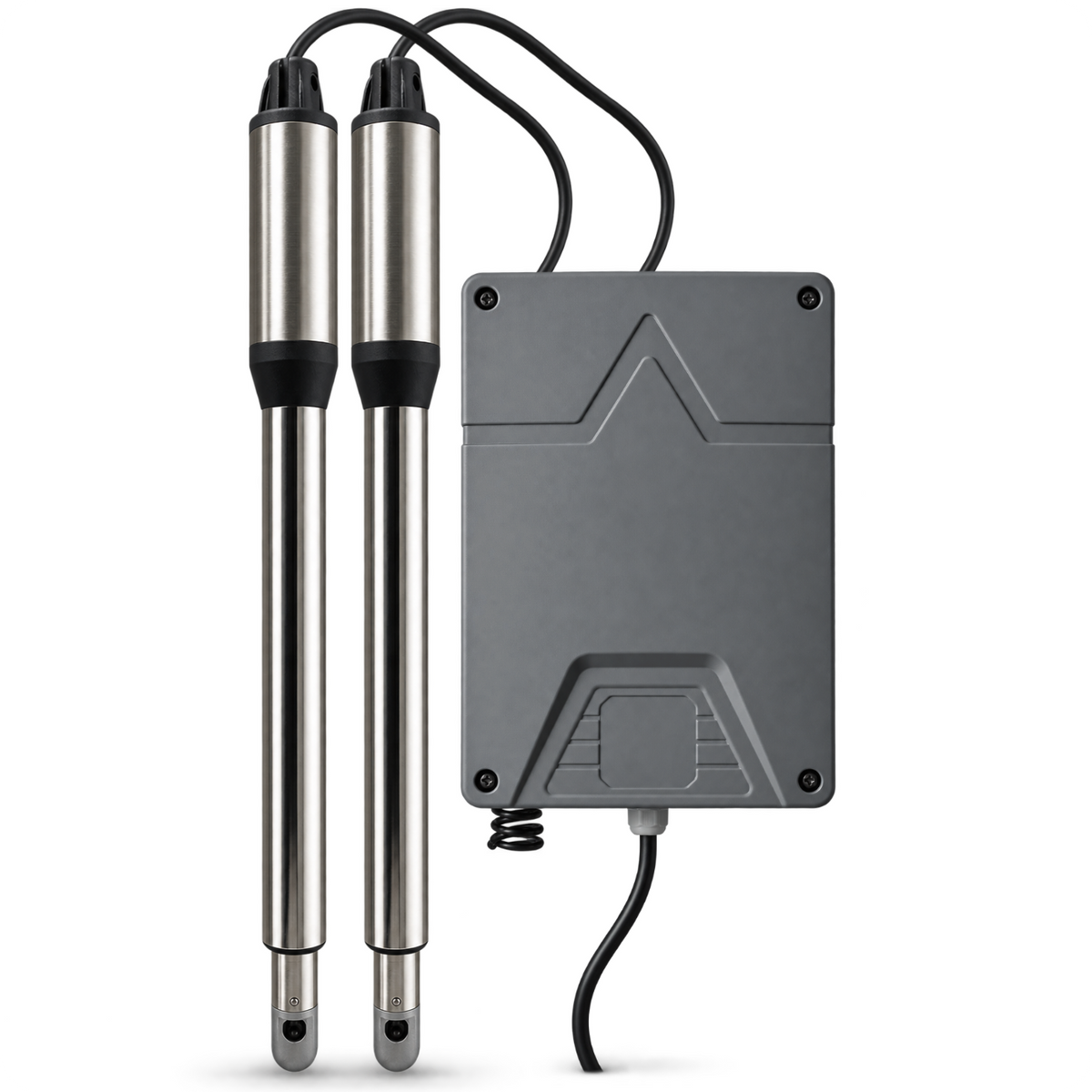

Napęd automat do bramy dwuskrzydłowej PKM-C01 WiFi 2x200KG
- Aplikacja mobilna: Tak (Android/iOS)
- Napięcie zasilania silnika siłownika: 24 V DC
- Moc silnika: 40 W
- Napięcie zasilania sterownika: AC 220 V ±10% / AC 120 V ±10% (transformator wbudowany w płytę sterującą)
- Prędkość obrotowa silnika: 250 obr./min
- Prędkość wysuwu ramienia: 1,6 cm/s

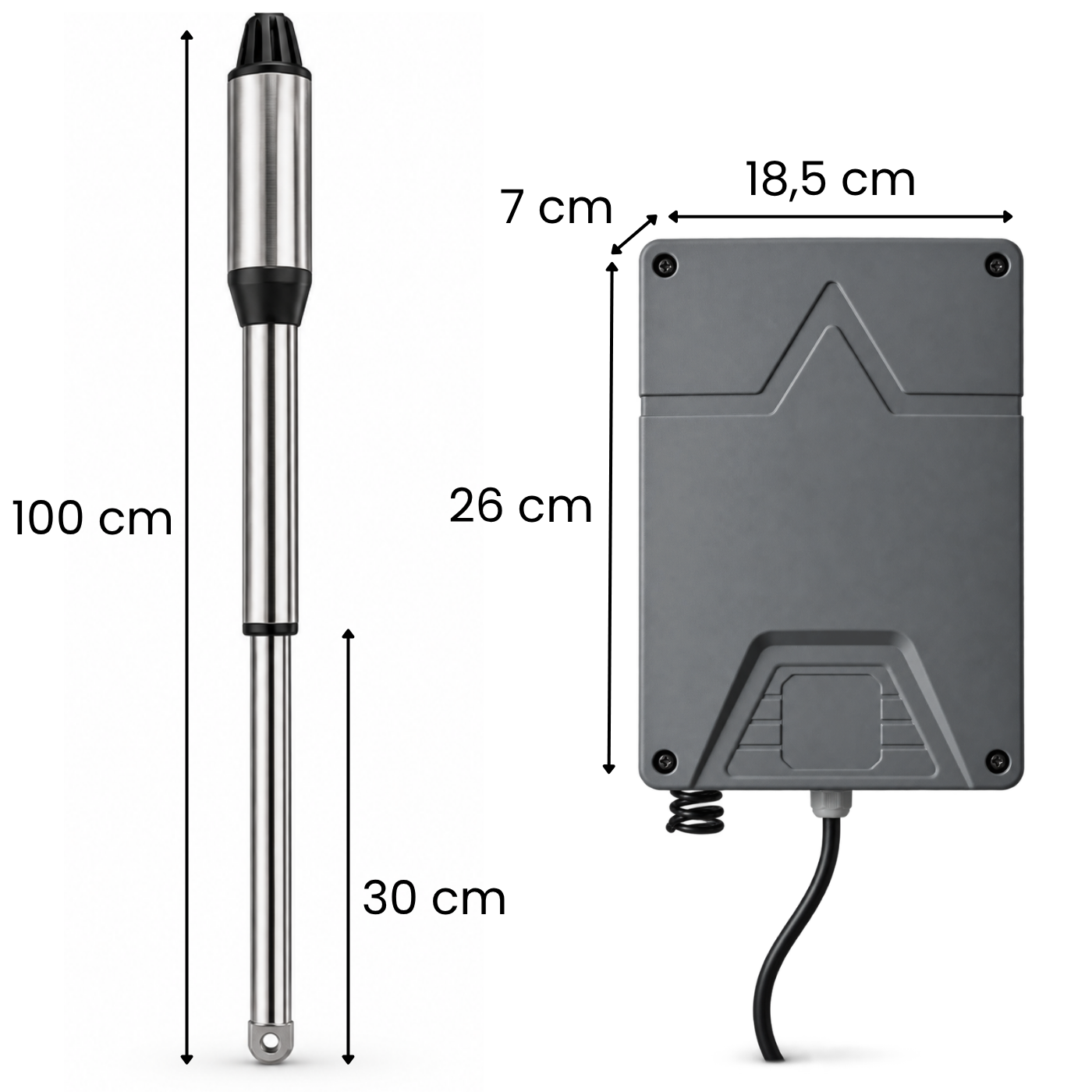

- Maksymalny skok ramienia: 300 mm
- Maksymalny czas pracy ciągłej: 5 minut
- Maksymalna długość skrzydła bramy: 2,5 m
- Maksymalna masa skrzydła bramy: 200 kg
- Temperatura pracy: -45°C ~ +50°C
- Stopień ochrony IP: IP55
- Maksymalny kąt otwarcia bramy: 110°
- Napięcie wyjściowe płyty sterującej: AC 19,6–21,6 V / DC 24–28 V
- Akumulator awaryjny: 2x akumulator żelowy 12 V, połączone szeregowo (akumulatory nie wchodzą w skład zestawu)
- Kodowanie pilota: Fabryczny kod zmienny (rolling code)
- Maksymalna liczba zaprogramowanych pilotów: 128 szt.
- Kolor: Srebrny
- Wymiary: 81 x 27 x 23 cm
- Waga: 12,05 kg

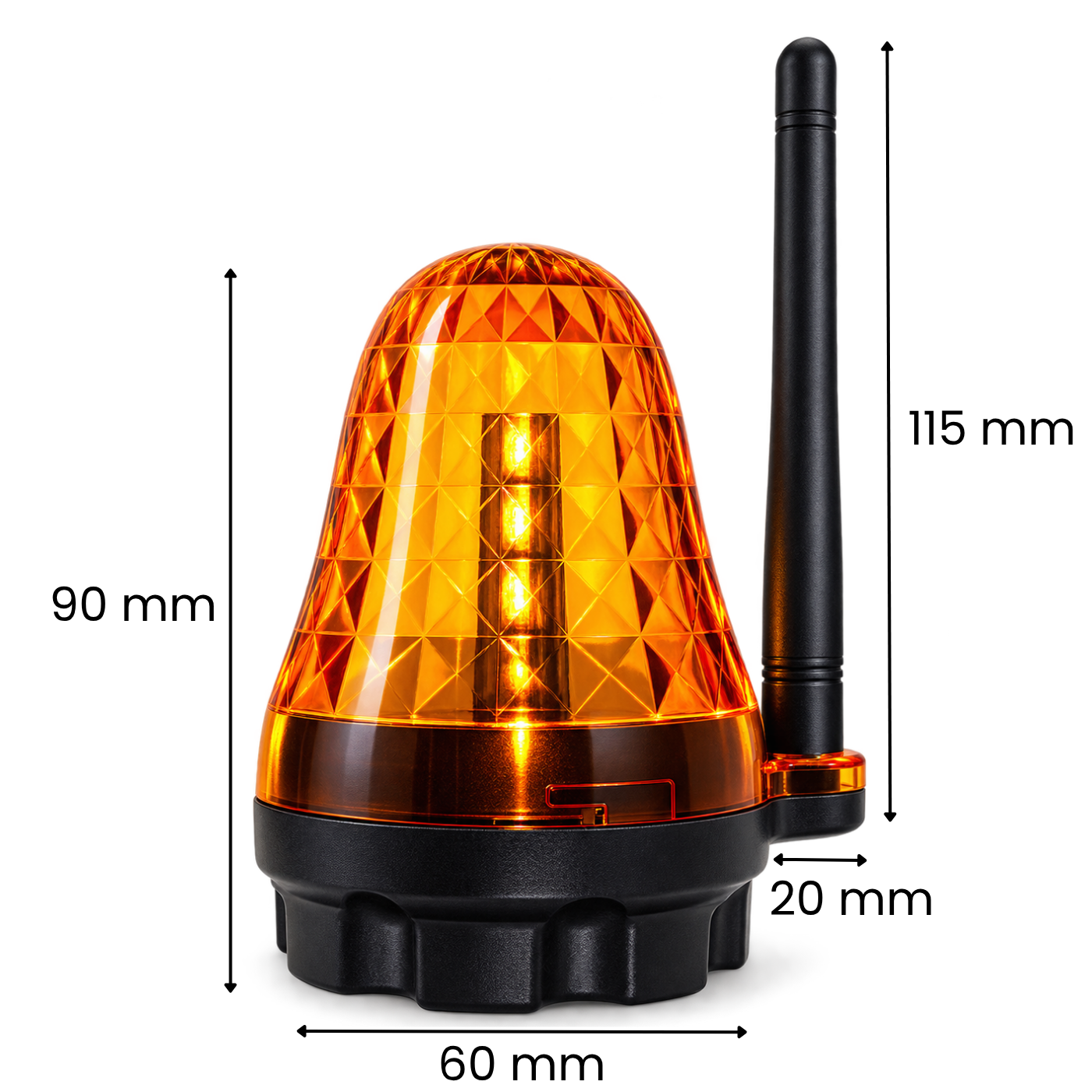

Lampa sygnalizacyjna ostrzegawcza JD-06 12-265V AC/DC
- Napięcie robocze: 12–265 V AC/DC
- Pobór mocy: < 3 W
- Źródło światła: LED
- Tryby pracy: Miganie / Świecenie ciągłe
- Częstotliwość migania: 1 Hz
- Podłączenie anteny RF: GND / ANT
- Temperatura pracy: Od -20°C do +60°C
- Stopień ochrony: IP54
- Pozycja montażowa: Pionowa
- Kolor klosza: Pomarańczowy
- Kolor podstawy: Czarny
- Wymiary urządzenia: 127 × 80 × 60 mm
- Waga: 143 g
Uwaga: Lampę należy montować pionowo względem podłoża. Prawidłowa pozycja montażowa oraz dokładne zamknięcie obudowy są istotne dla ograniczenia ryzyka przedostawania się wody do wnętrza urządzenia i zachowania deklarowanego stopnia ochrony IP54.

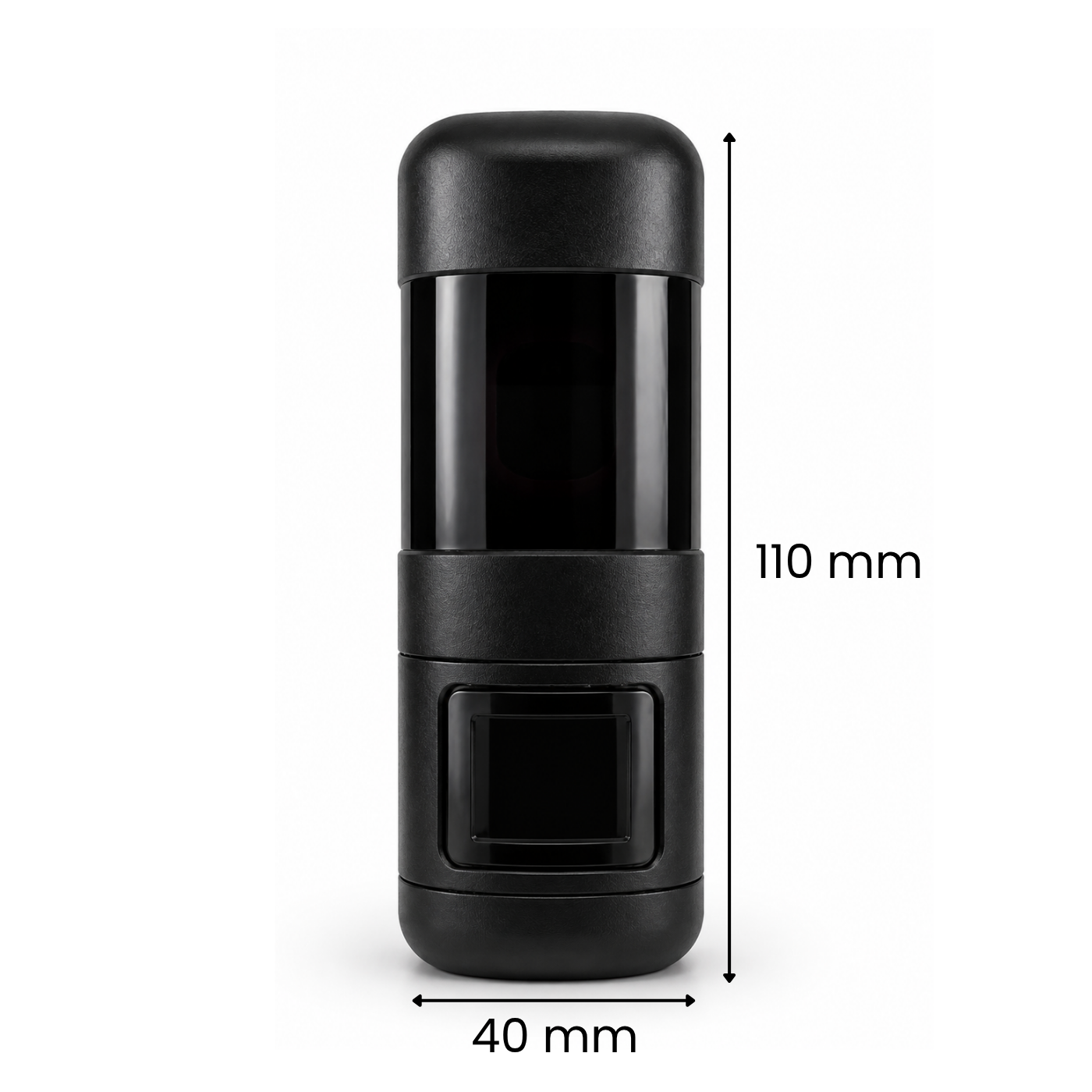

Fotokomórka czujka przeszkód HW-08 12-24V AC/DC
- Zasilanie: AC/DC 12–24 V
- Zasięg działania: Do 12 m
- Minimalna odległość między nadajnikiem a odbiornikiem: 50 cm
- Długość fali podczerwieni: 890 nm
- Pobór prądu nadajnika: ≤ 30 mA
- Pobór prądu odbiornika: ≤ 50 mA
- Zakres regulacji modułu optycznego / płytki PCB: ±90°
- Konfiguracja wyjścia: N.O. / N.C., wybierana zworką
- Wyjście przekaźnikowe odbiornika: Maks. 1 A przy 24 V DC
- Temperatura pracy: Od -20°C do +60°C
- Stopień ochrony: IP54
- Minimalny przekrój przewodu: 0,5 mm²
- Minimalna zalecana wysokość montażu: 20 cm nad podłożem
- Kolor: Czarny
- Wymiary: 110 × 40 x 40 mm
- Waga: 139 g

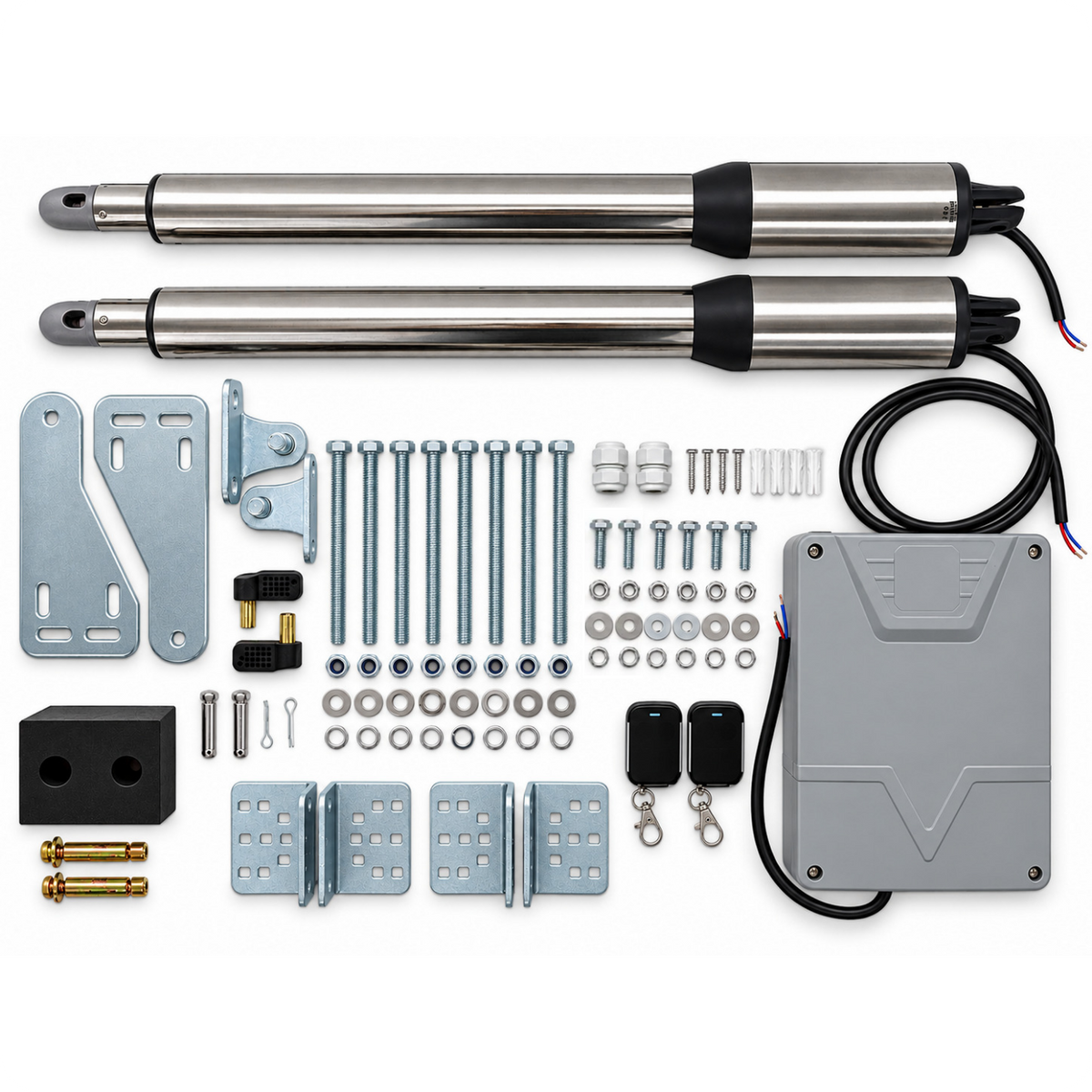

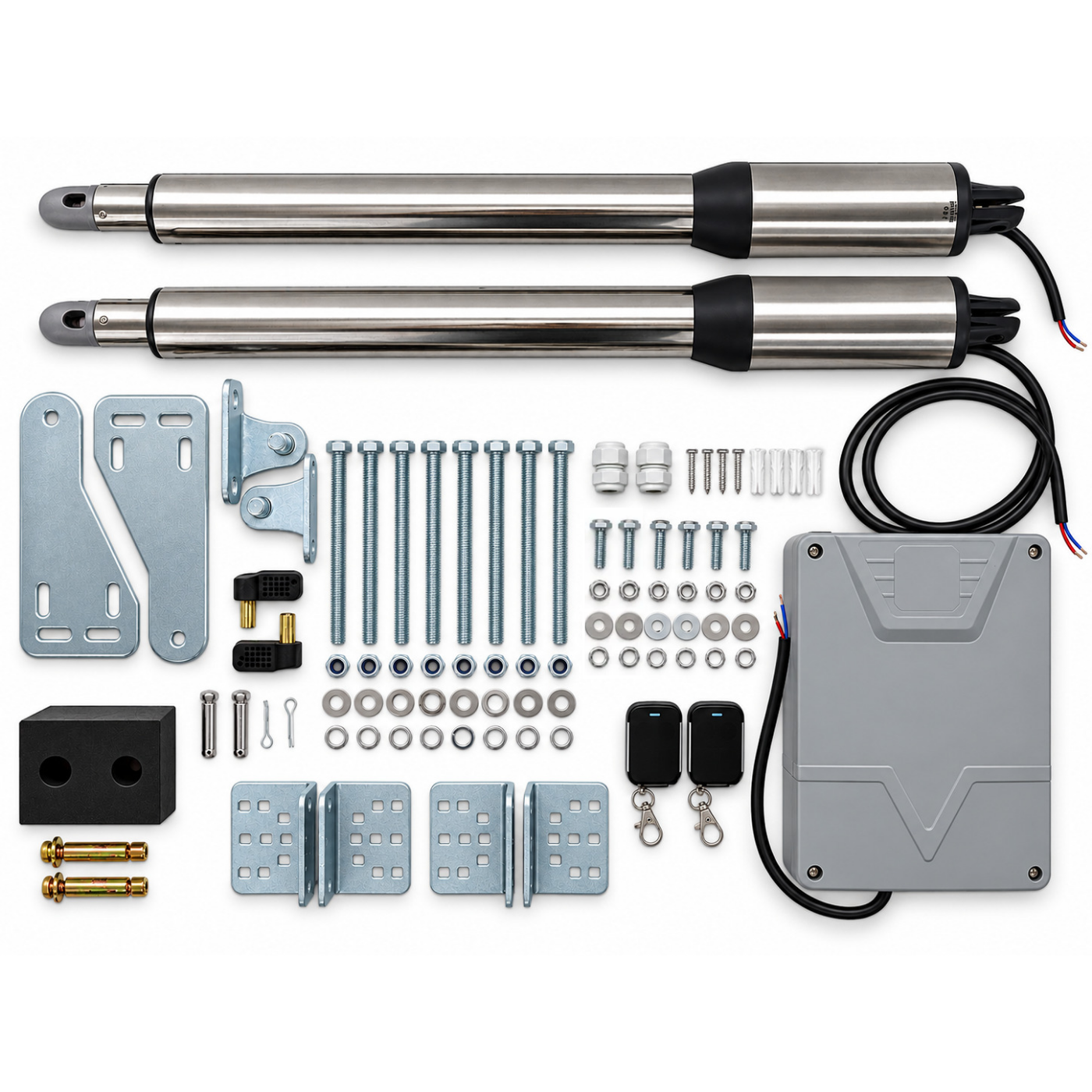

Zestaw zawiera
- 1x Napęd automat do bramy dwuskrzydłowej PKM-C01 WiFi 2x200KG
- 2x Pilot zdalnego sterowania
- 1x Komplet śrub, podkładek, mocowań i wkrętów montażowych
- 1x Instrukcja obsługi

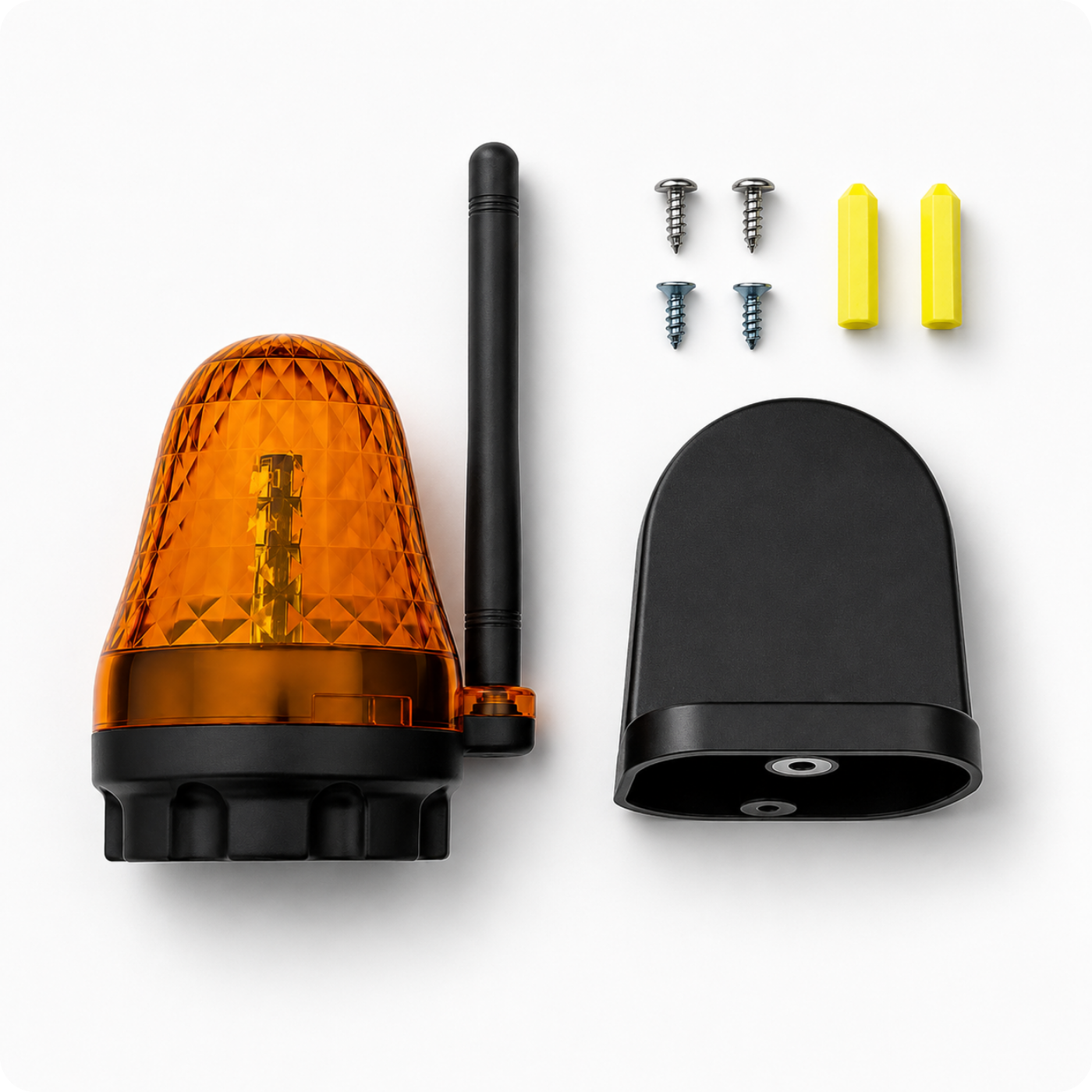

- 1x Lampa sygnalizacyjna ostrzegawcza JD-06 12-265V AC/DC
- 1x Uchwyt
- 1x Zestaw akcesoriów montażowych
- 1x Instrukcja obsługi

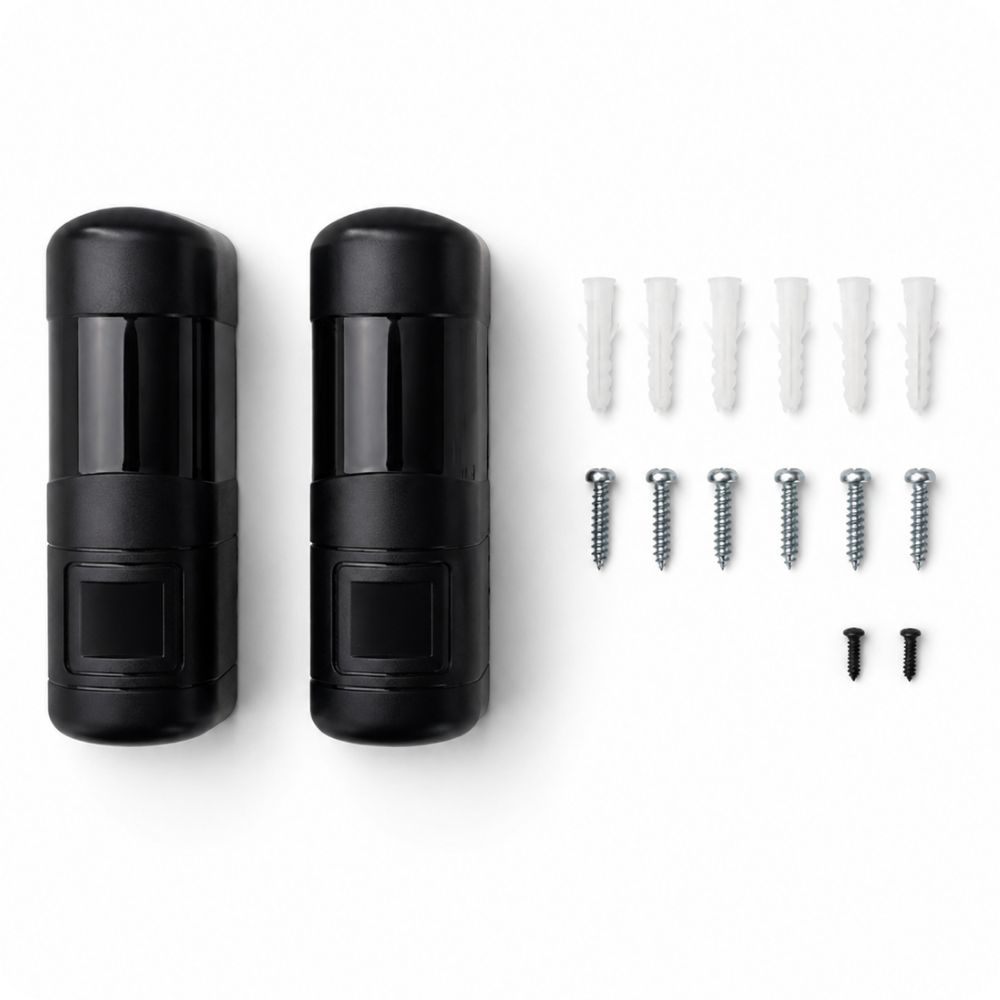

- 1x Zestaw fotokomórek HW-08 12-24V AC/DC
- 6x Wkręt samogwintujący
- 6x Kołek rozporowy
- 2x Śruba do montażu na słupku
- 1x Instrukcja obsługi
