Lampa sygnalizacyjna ostrzegawcza JD-06 12-265V AC/DC

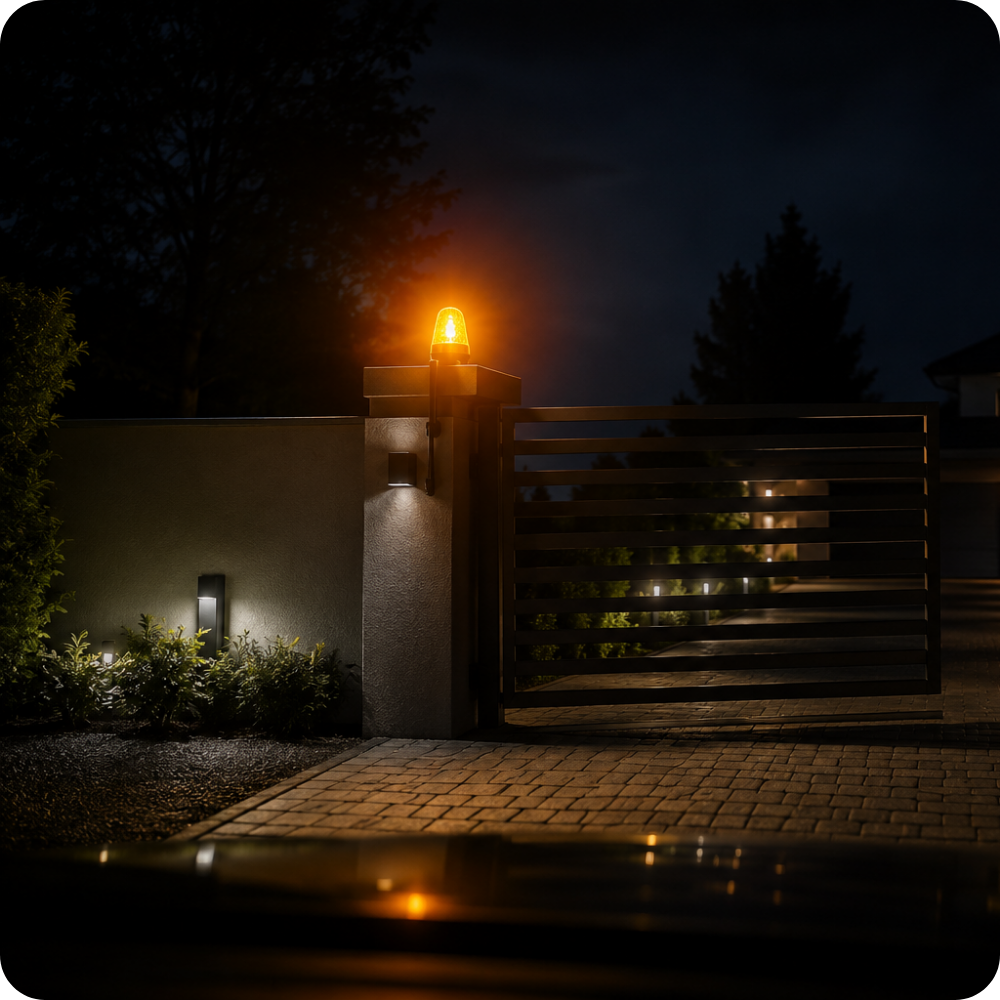

Lampa sygnalizacyjna ostrzegawcza LED JD-06-FD marki Spreest jest przeznaczona do współpracy z automatyką bramową oraz innymi systemami, w których wymagane jest czytelne optyczne sygnalizowanie pracy urządzenia.
Pomarańczowy klosz z diodami LED zapewnia dobrze widoczny sygnał ostrzegawczy, informując o pracy napędu. Lampa może działać w dwóch trybach: migania lub świecenia ciągłego.
Lampa posiada szeroki zakres zasilania 12–265 V AC/DC, wodoodporność o stopniu ochrony IP54 oraz można ją wykorzystać jako zewnętrzną antenę dla napędu.
Kluczowe cechy
1. Dwa tryby pracy – Lampa może sygnalizować pracę napędu poprzez miganie z częstotliwością 1 Hz albo świecić światłem ciągłym.
2. Szeroki zakres zasilania 12–265 V AC/DC – Uniwersalne wejście zasilania ułatwia dopasowanie lampy do różnych central i systemów automatyki. Urządzenie może pracować zarówno z napięciem zmiennym AC, jak i z stałym DC.
3. Zewnętrzna antena RF – Możliwość wykorzystania lampy jako anteny dla napędu lub centrali automatyki.

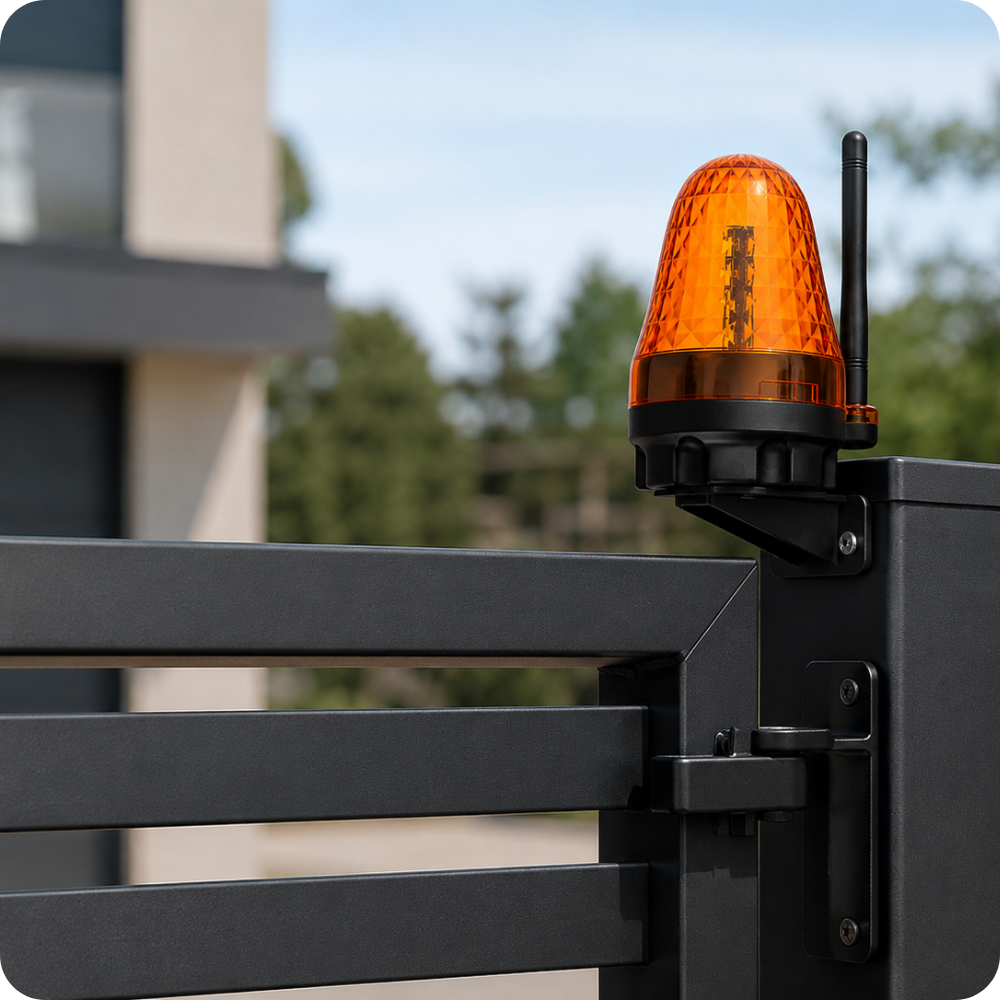

4. Odporność na warunki zewnętrzne IP54 – Obudowa o stopniu ochrony IP54 pozwala na stosowanie lampy w typowych instalacjach automatyki bramowej na zewnątrz.
5. Sygnalizacja LED – Źródłem światła są diody LED umieszczone wewnątrz pomarańczowego klosza. Zapewniają wyraźną optyczną sygnalizację pracy bramy.
6. Niski pobór mocy poniżej 3 W – Energooszczędne źródło światła LED ogranicza pobór energii podczas pracy urządzenia.
Elementy lampy

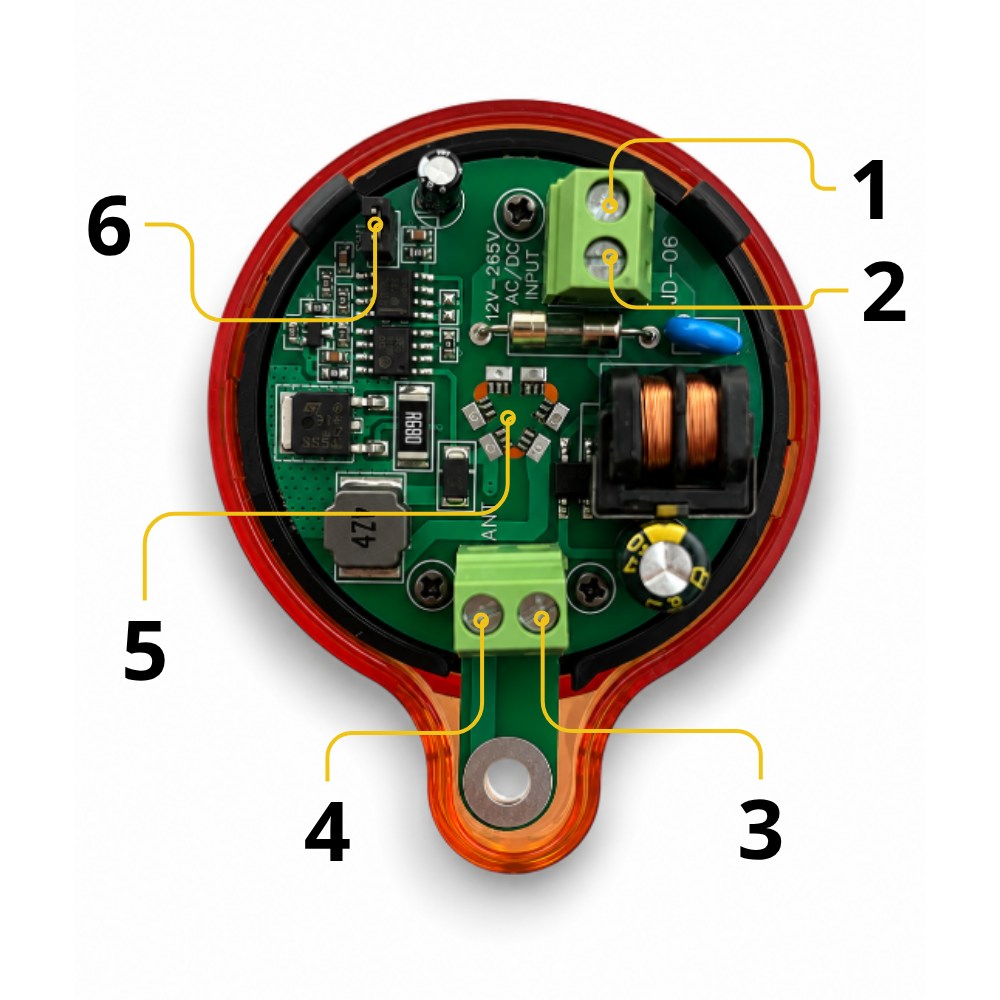

Po zdjęciu podstawy lampy uzyskuje się dostęp do płytki elektronicznej oraz zacisków odpowiedzialnych za zasilanie, podłączenie anteny i wybór trybu pracy.
Elementy znajdujące się wewnątrz urządzenia:
- Zacisk zasilania +
- Zacisk zasilania −
- Zacisk masy do pracy jako zewnętrzna antena RF GND (opcjonalne)
- Zacisk sygnałowy do pracy jako zewnętrzna antena RF ANT (opcjonalne)
- Diody LED
- Zworka / przełącznik SW1 służący do wyboru trybu pracy
Zworka założona na dwa piny SW1 – Lampa pracuje w trybie migania 1 Hz.
Zworka zdjęta z pinów SW1 – Lampa pracuje w trybie świecenia ciągłego.
Specyfikacja techniczna
- Zastosowanie: Automatyka bramowa i systemy wymagające optycznej sygnalizacji pracy
- Napięcie robocze: 12–265 V AC/DC
- Pobór mocy: < 3 W
- Źródło światła: LED
- Tryby pracy: Miganie / Świecenie ciągłe
- Częstotliwość migania: 1 Hz
- Podłączenie anteny RF: GND / ANT
- Temperatura pracy: Od -20°C do +60°C
- Stopień ochrony: IP54
- Pozycja montażowa: Pionowa
- Kolor klosza: Pomarańczowy
- Kolor podstawy: Czarny
- Wymiary urządzenia: 127 × 80 × 60 mm
- Waga: 143 g
Uwaga: Lampę należy montować pionowo względem podłoża. Prawidłowa pozycja montażowa oraz dokładne zamknięcie obudowy są istotne dla ograniczenia ryzyka przedostawania się wody do wnętrza urządzenia i zachowania deklarowanego stopnia ochrony IP54.

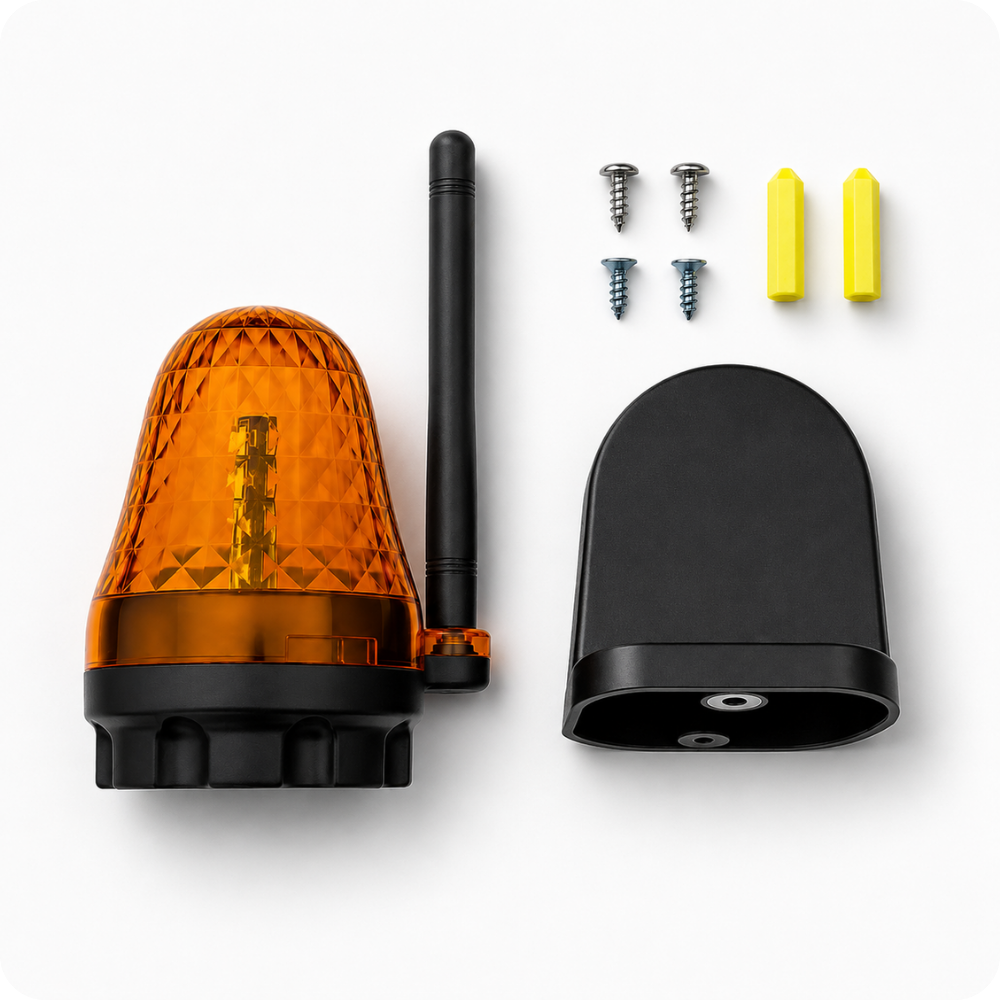

Zestaw zawiera
- 1x Lampa sygnalizacyjna
- 1x Uchwyt
- 1x Zestaw akcesoriów montażowych
- 1x Instrukcja obsługi
