Výstražné signalizační světlo JD-06 12-265V AC/DC

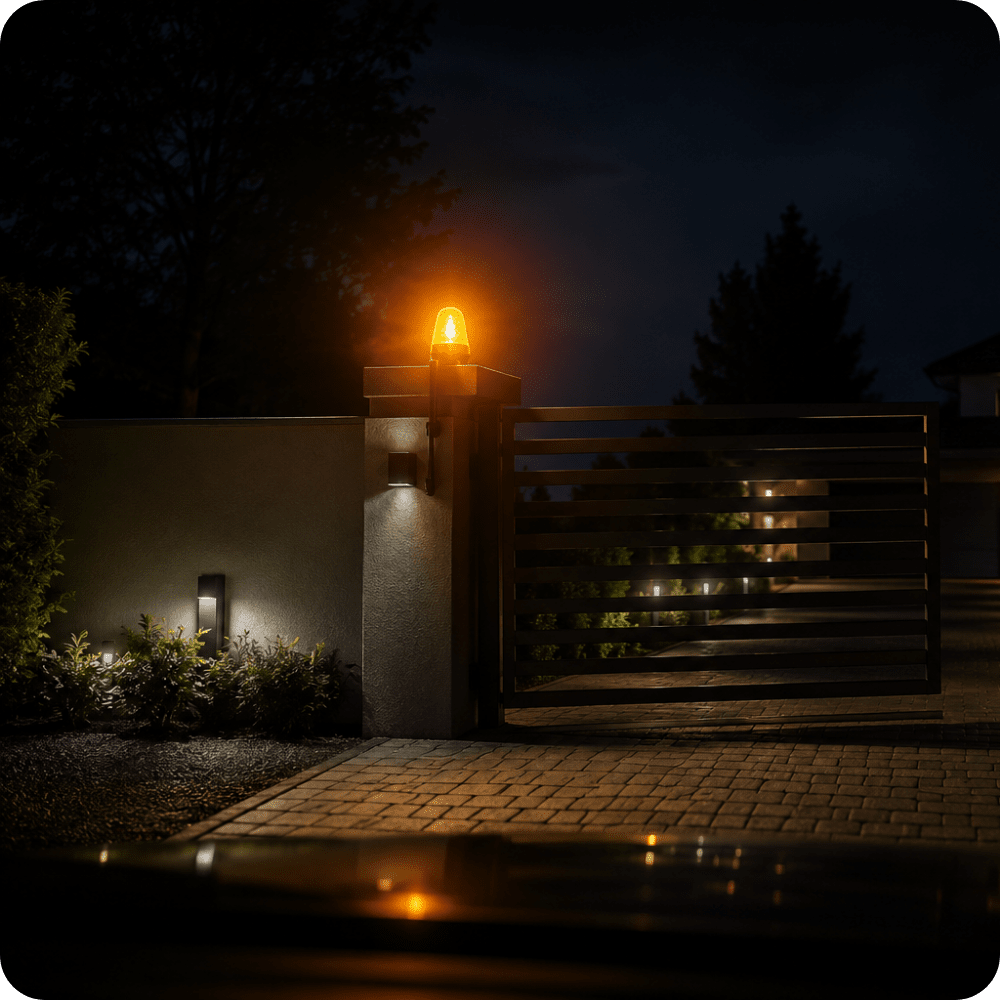

LED výstražné signalizační světlo JD-06-FD značky Spreest je určeno pro spolupráci s vratovou automatikou a dalšími systémy, u nichž je vyžadována jasná optická signalizace provozu zařízení.
Oranžový kryt s LED diodami zajišťuje dobře viditelný výstražný signál informující o chodu pohonu. Světlo může pracovat ve dvou režimech: blikání nebo trvalé svícení.
Světlo má široký rozsah napájení 12–265 V AC/DC, voděodolnost se stupněm krytí IP54 a lze jej použít jako externí anténu pro pohon.
Klíčové vlastnosti
1. Dva provozní režimy – Světlo může signalizovat provoz pohonu blikáním s frekvencí 1 Hz nebo trvalým svícením.
2. Široký rozsah napájení 12–265 V AC/DC – Univerzální napájecí vstup usnadňuje přizpůsobení světla různým řídicím jednotkám a automatizačním systémům. Zařízení může pracovat jak se střídavým napětím AC, tak se stejnosměrným napětím DC.
3. Externí RF anténa – Možnost využití světla jako antény pro pohon nebo řídicí jednotku automatizace.

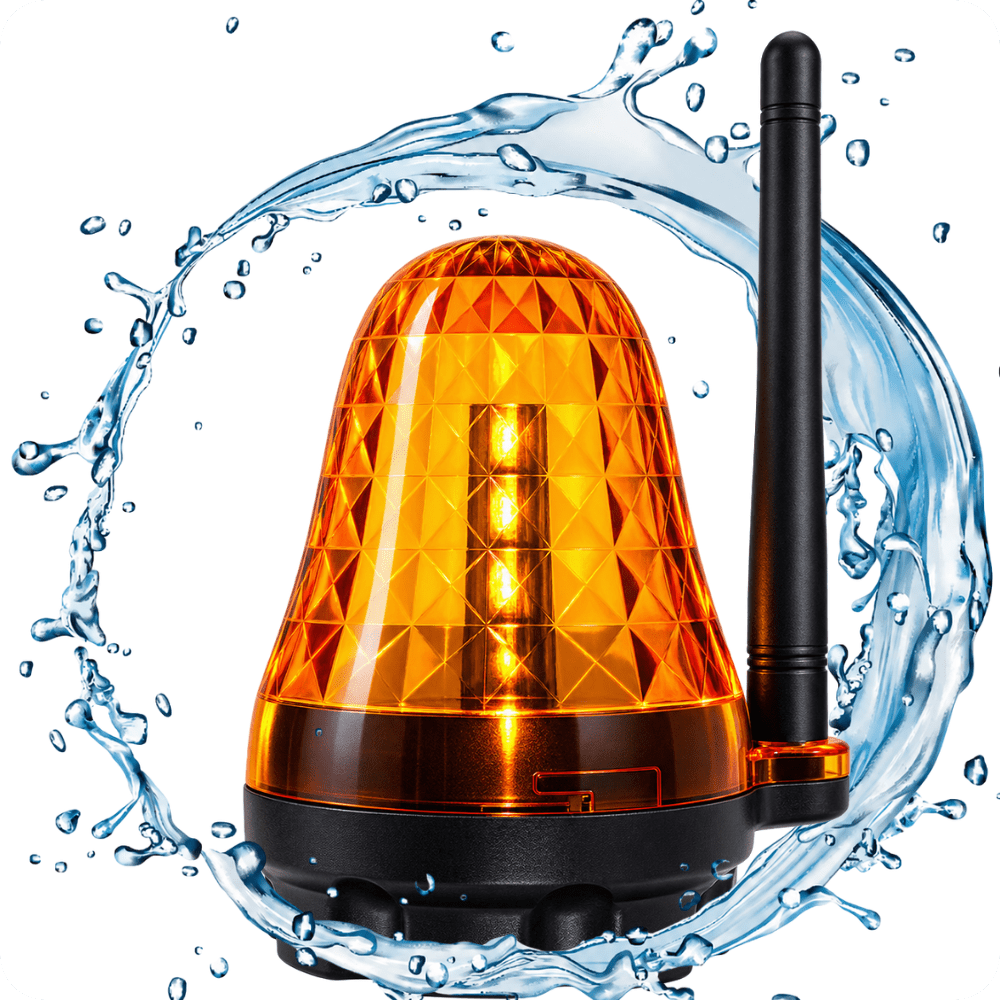

4. Odolnost vůči vnějším vlivům IP54 – Kryt se stupněm krytí IP54 umožňuje použití světla v běžných instalacích vratové automatiky ve venkovním prostředí.
5. LED signalizace – Zdrojem světla jsou LED diody umístěné uvnitř oranžového krytu. Zajišťují jasnou optickou signalizaci provozu vrat.
6. Nízká spotřeba energie pod 3 W – Energeticky úsporný LED světelný zdroj snižuje spotřebu energie během provozu zařízení.
Součásti světla

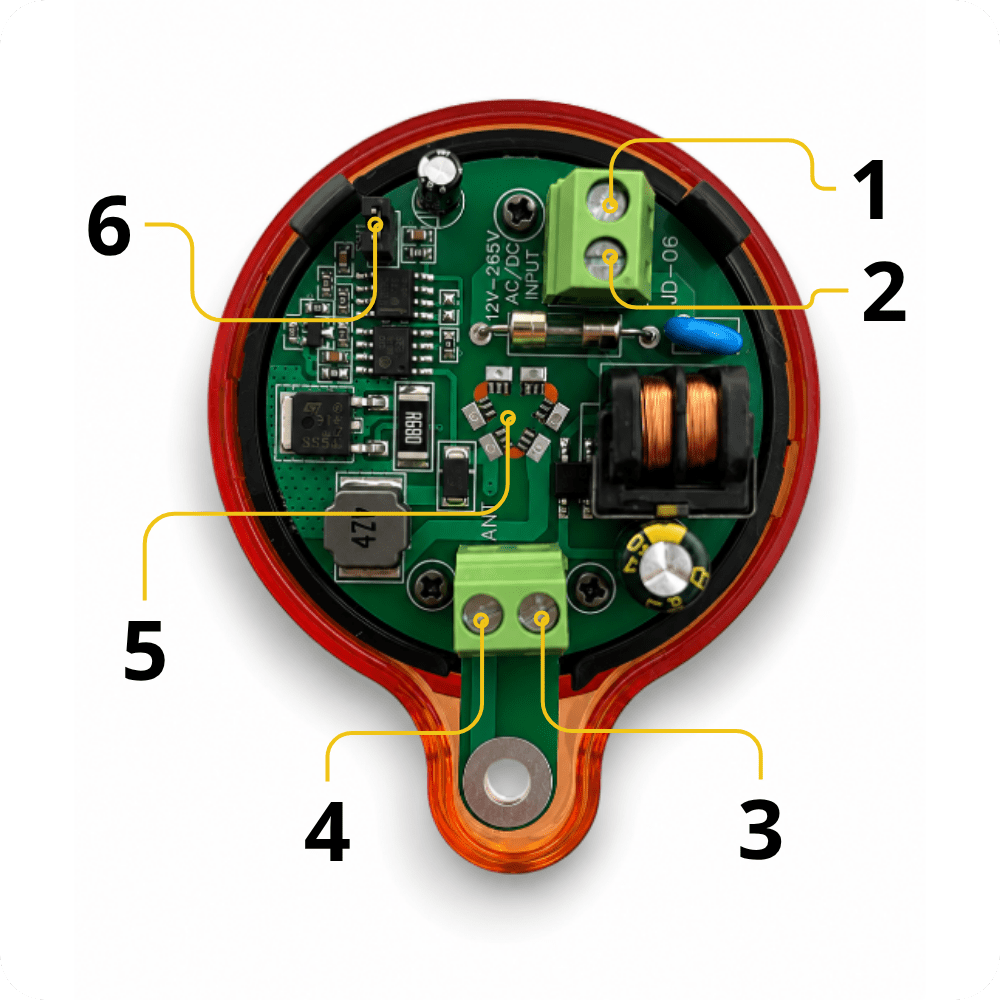

Po sejmutí základny světla získáte přístup k elektronické desce a svorkám odpovědným za napájení, připojení antény a volbu provozního režimu.
Součásti uvnitř zařízení:
- Napájecí svorka +
- Napájecí svorka −
- Uzemňovací svorka pro funkci externí RF antény GND (volitelné)
- Signálová svorka pro funkci externí RF antény ANT (volitelné)
- LED diody
- Propojka / přepínač SW1 sloužící k volbě provozního režimu
Propojka nasazená na dva piny SW1 – Světlo pracuje v režimu blikání 1 Hz.
Propojka sejmutá z pinů SW1 – Světlo pracuje v režimu trvalého svícení.
Technická specifikace
- Použití: Vratová automatika a systémy vyžadující optickou signalizaci provozu
- Provozní napětí: 12–265 V AC/DC
- Příkon: < 3 W
- Světelný zdroj: LED
- Provozní režimy: Blikání / Trvalé svícení
- Frekvence blikání: 1 Hz
- Připojení RF antény: GND / ANT
- Provozní teplota: Od -20°C do +60°C
- Stupeň krytí: IP54
- Montážní poloha: Svislá
- Barva krytu: Oranžová
- Barva základny: Černá

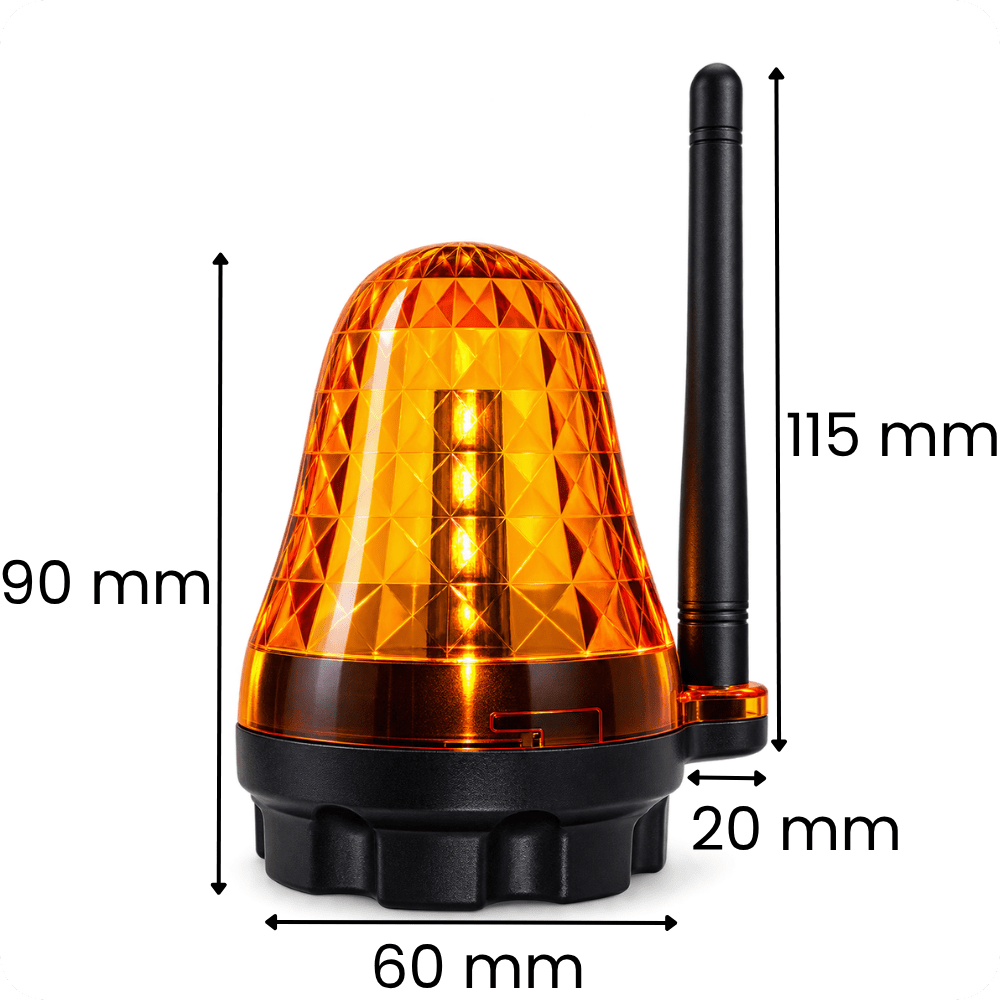

- Rozměry zařízení: 127 × 80 × 60 mm
- Hmotnost: 143 g
Poznámka: Světlo je nutné montovat svisle vzhledem k podkladu. Správná montážní poloha a důkladné uzavření krytu jsou důležité pro omezení rizika vniknutí vody dovnitř zařízení a zachování deklarovaného stupně krytí IP54.

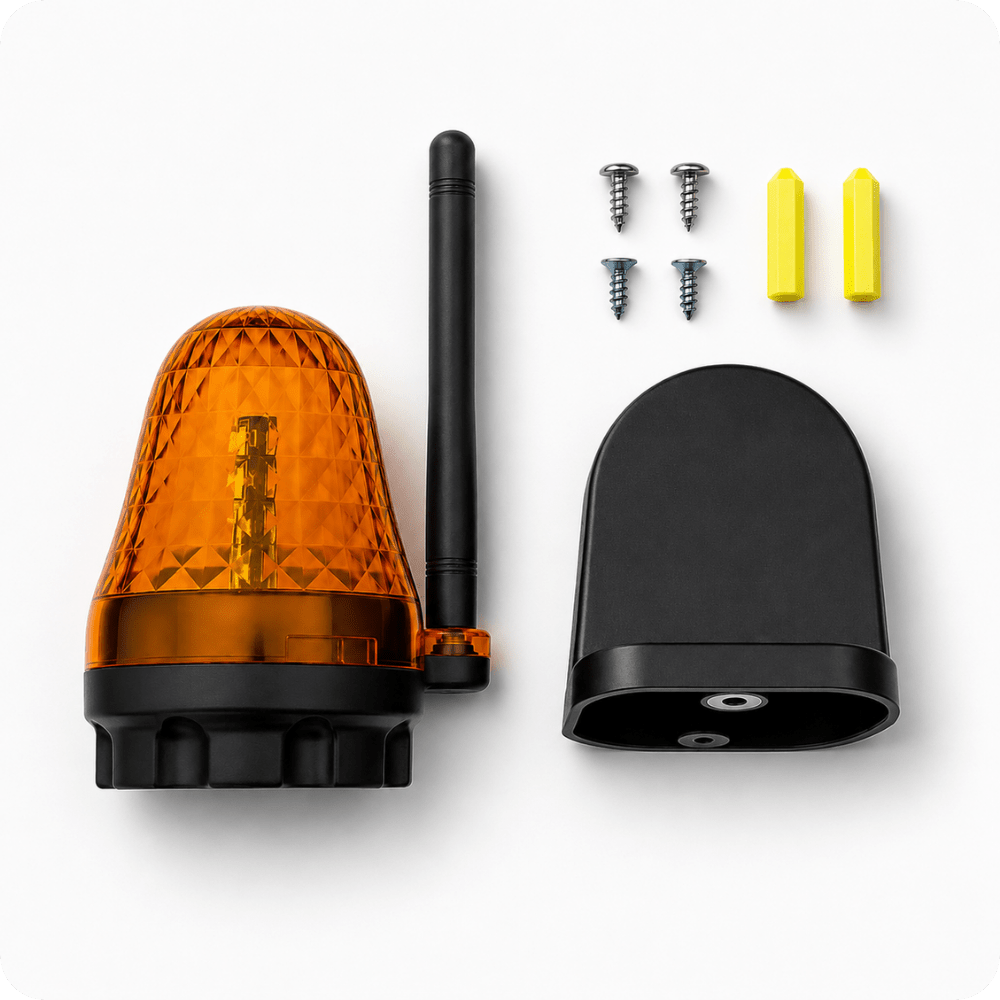

Sada obsahuje
- 1x Signalizační světlo
- 1x Držák
- 1x Sada montážního příslušenství
- 1x Návod k obsluze
