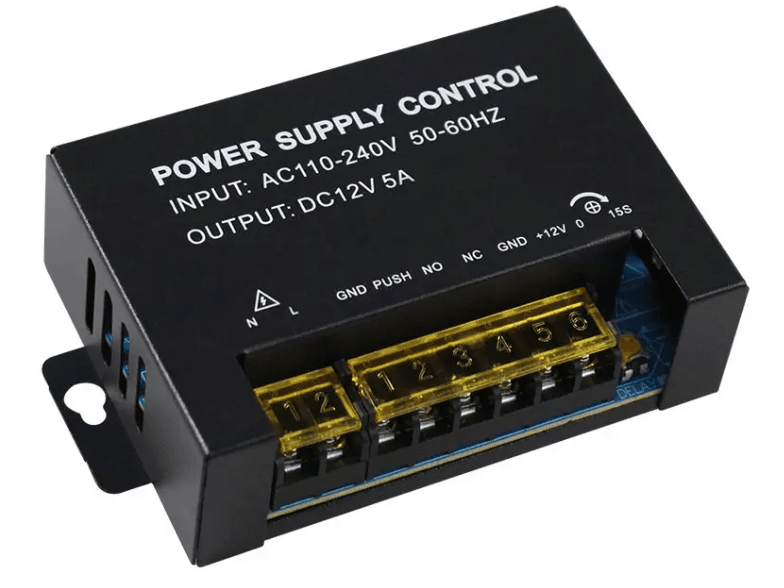

Zasilacz 1205 5A

Najważniejsze cechy

• Zasilacz jest w stanie obsługiwać jednocześnie dwa systemy kontroli dostępu.
• Niskie zużycie energii: Efektywne energetycznie, co redukuje koszty eksploatacji.
• Redukcja obciążenia kontrolera dostępu: Minimalizuje ryzyko ukrytych problemów w instalacji.
• NC/NO wyjścia: Kompatybilność z różnymi typami zamków elektrycznych.
• Regulowany czas opóźnienia: Elastyczność w ustawieniach czasowych zamka od 0 do 15 sekund.
• Automatyczna funkcja ochrony: Zabezpieczenie przed przeciążeniami i zwarciami.
• Wsparcie dla różnych urządzeń: Obsługuje zamki elektromagnetyczne, kontrolery dostępu, przyciski wyjścia oraz dzwonki.
• Wysoka jakość materiałów: Wykonany z trwałych materiałów, zapewnia długotrwałe użytkowanie.

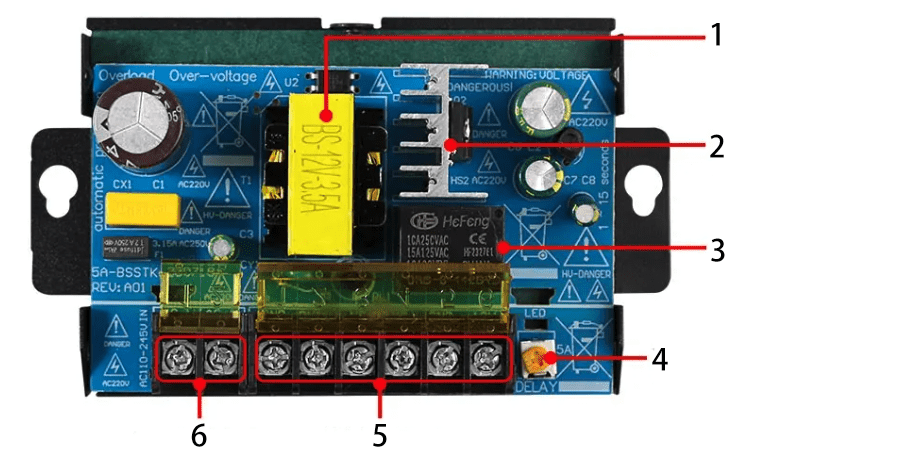

Elementy kontrolera

1. Transformer (Transformator): Odpowiada za przekształcenie napięcia wejściowego AC (110-240V) na niższe napięcie odpowiednie dla dalszych części obwodu. Zapewnia stabilne zasilanie całego urządzenia i podłączonych do niego komponentów.

2. Heat Sink (Radiator): Element odpowiedzialny za odprowadzanie ciepła generowanego przez komponenty elektroniczne, takie jak przekaźniki i transformator. Radiator pomaga w utrzymaniu odpowiedniej temperatury pracy urządzenia, co zapobiega przegrzewaniu i zapewnia długowieczność urządzenia.

3. Relay (Przekaźnik):

Służy do sterowania przepływem prądu do podłączonych urządzeń, takich jak zamki elektryczne. Przekaźnik jest kluczowym elementem, który umożliwia włączanie i wyłączanie zasilania do tych urządzeń na podstawie sygnałów sterujących.

4. 15S (0-15 sekund): Pokrętło do regulacji czasu opóźnienia. Umożliwia ustawienie czasu, przez jaki zamek pozostanie otwarty po aktywacji, w zakresie od 0 do 15 sekund.

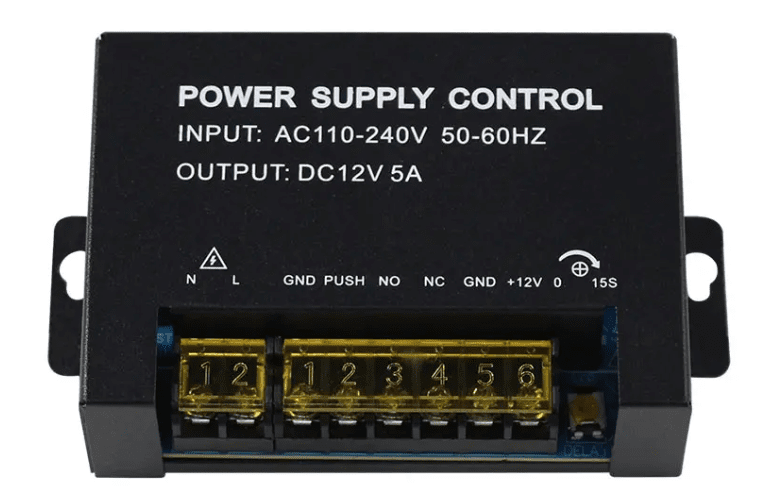

5. Podłączenia

• GND (Ground): Masa (uziemienie). Zapewnia bezpieczeństwo elektryczne poprzez uziemienie urządzenia.
• PUSH: Wejście dla przycisku wyjścia. Połączenie z tym złączem umożliwia sterowanie zamkiem za pomocą przycisku wyjścia.
• NO (Normally Open): Wyjście normalnie otwarte. Obwód jest zamykany po aktywacji, co może być używane do sterowania zamkami elektromagnetycznymi.
• NC (Normally Closed): Wyjście normalnie zamknięte. Obwód jest otwierany po aktywacji, co może być używane do sterowania zamkami, które wymagają otwarcia obwodu do odblokowania.
• +12V: Wyjście zasilania 12V DC. Dostarcza zasilanie dla urządzeń peryferyjnych, takich jak kontrolery dostępu, czytniki kart, zamki elektromagnetyczne.
• GND (Ground): Dodatkowe wyjście masy (uziemienia) dla urządzeń peryferyjnych.

6. Zasilanie

• L (Line): Wejście fazy zasilania. Należy podłączyć przewód fazowy zasilania (AC 110-240V) do tego złącza.
• N (Neutral): Wejście neutralne zasilania. Należy podłączyć przewód neutralny zasilania (AC 110-240V) do tego złącza.

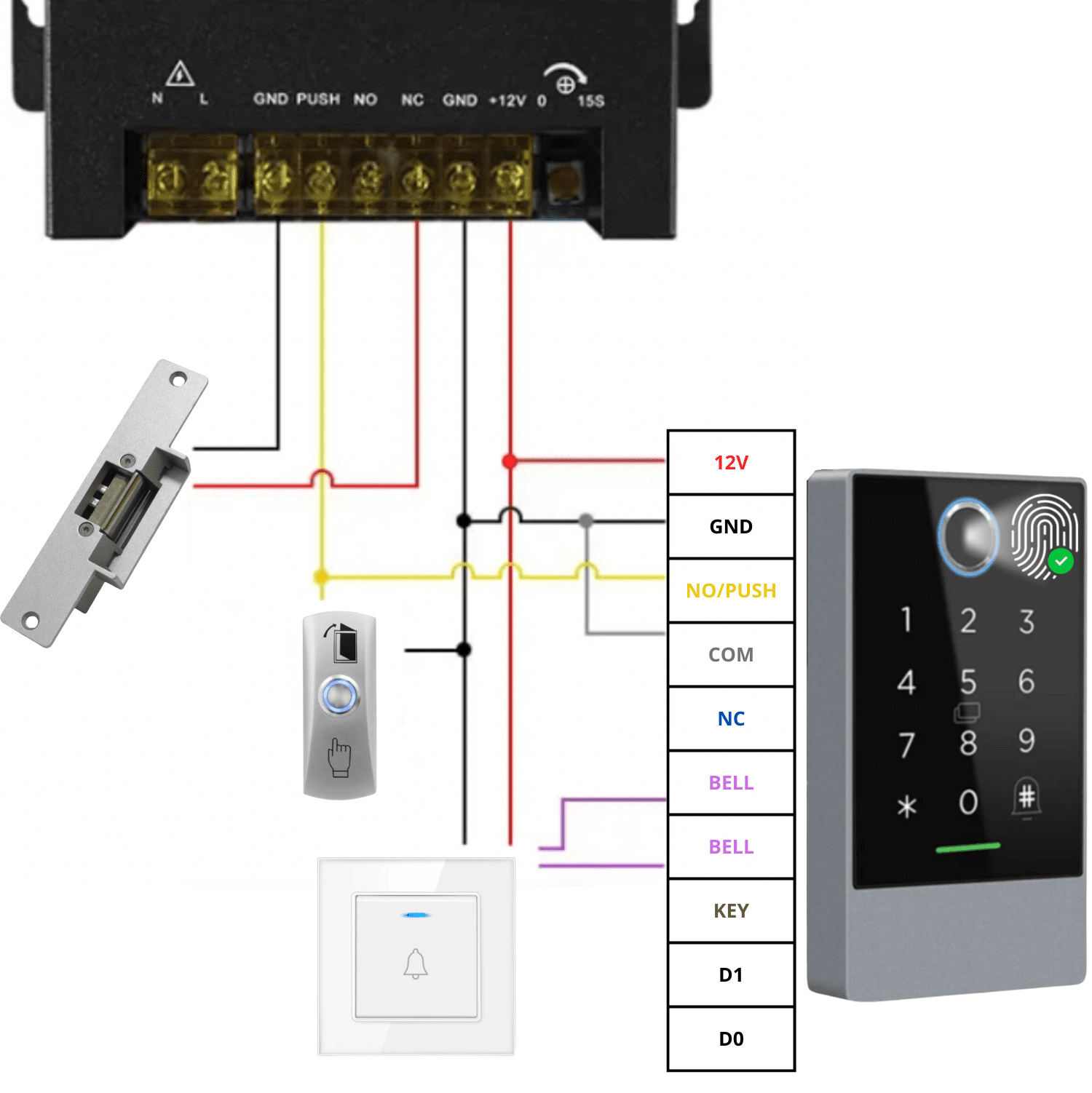

Przykładowy schemat podłączeń kontrolera zasilającego

1. Podłączenie zasilania:

Wejście zasilania: Do złączy L i N kontrolera zasilającego podłączono przewody fazowy (niebieski) i neutralny (czerwony) zasilania (AC 230V 50Hz).

2. Podłączenie elektrozaczepu (elektrozaczepu):

Wyjście NO (Normalnie Otwarte): Wyjście NO (żółty przewód) kontrolera zasilającego jest podłączone do jednego z końców elektrotrzasku.

Wyjście COM (Wspólny): Wyjście COM (czarny przewód) kontrolera zasilającego jest podłączone do drugiego końca elektrotrzasku. Po aktywacji obwód zamyka się, odblokowując elektrotrzask.

3. Podłączenie przycisku wyjścia:

Przycisk wyjścia: Przycisk wyjścia (DOOR EXIT) jest podłączony do złączy PUSH (żółty przewód) i GND (czarny przewód) na kontrolerze zasilającym. Naciśnięcie przycisku otwiera zamek, umożliwiając wyjście z pomieszczenia.

4. Podłączenie zamka szyfrowego:

Zasilanie zamka szyfrowego: Wyjścia +12V (czerwony przewód) i GND (czarny przewód) kontrolera zasilającego są podłączone do odpowiednich złączy zamka szyfrowego, dostarczając zasilanie do urządzenia.

Sterowanie zamkiem: Wyjścia NO/PUSH (żółty przewód) i COM (szary przewód) kontrolera zasilającego są podłączone do odpowiednich złączy zamka szyfrowego, co umożliwia sterowanie zamkiem za pomocą wprowadzanego kodu.

5. Podłączenie dzwonka do drzwi przewodowego:

Dzwonek: Przewody dzwonka są podłączone do złączy BELL (fioletowy przewód) na kontrolerze zasilającym, co umożliwia sygnalizację dźwiękową przy próbie wejścia.

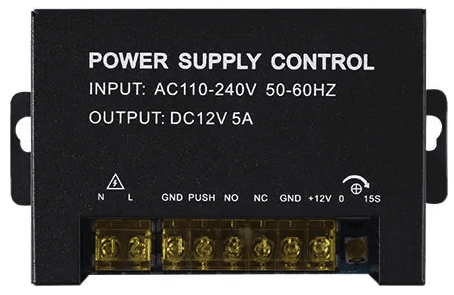

Specyfikacja

• Napięcie wejściowe: AC110V-AC240V / 50-60HZ
• Napięcie wyjściowe: DC12V
• Prąd chwilowy: 5A
• Prąd stały: 3.5A
• Temperatura pracy: -20℃ ~ +60℃
• Wilgotność pracy: ≤ 90%
• Czas opóźnienia: 0~15 sekund (regulowany)

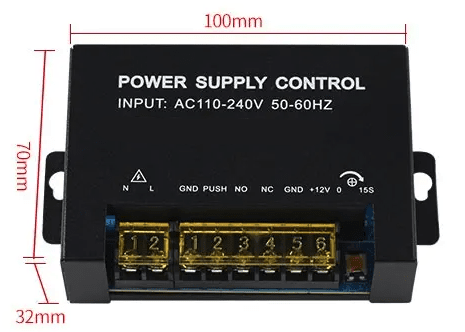

• Wymiary: 100 x 70 x 32 mm

Zestaw zawiera

• 1x Kontroler zasilający 1205
• Instrukcja obsługi

Instrukcja w j. polskim w wersji elektronicznej dostępna w załączniku do pobrania. Znajdziesz ją nad naszym opisem produktu.
