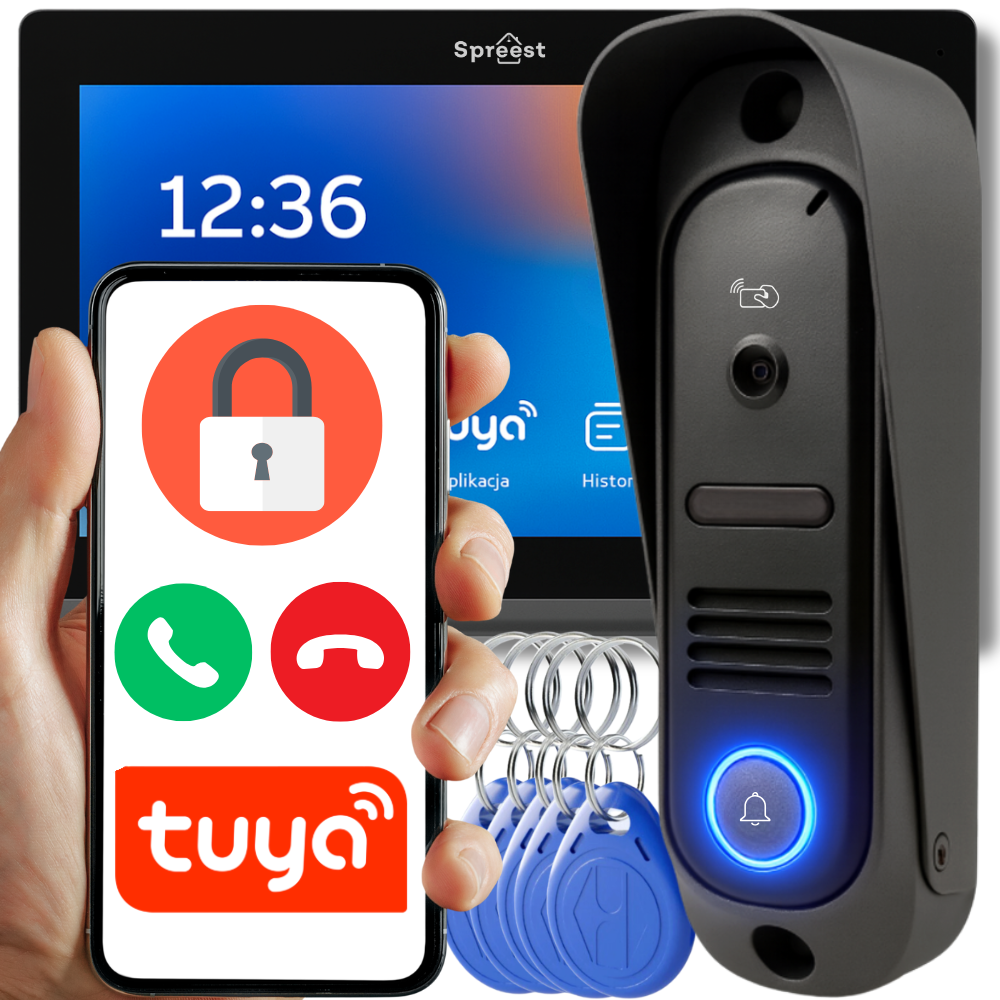

Wideodomofon JD-S5-B Tuya Smart Czarny

Kluczowe cechy

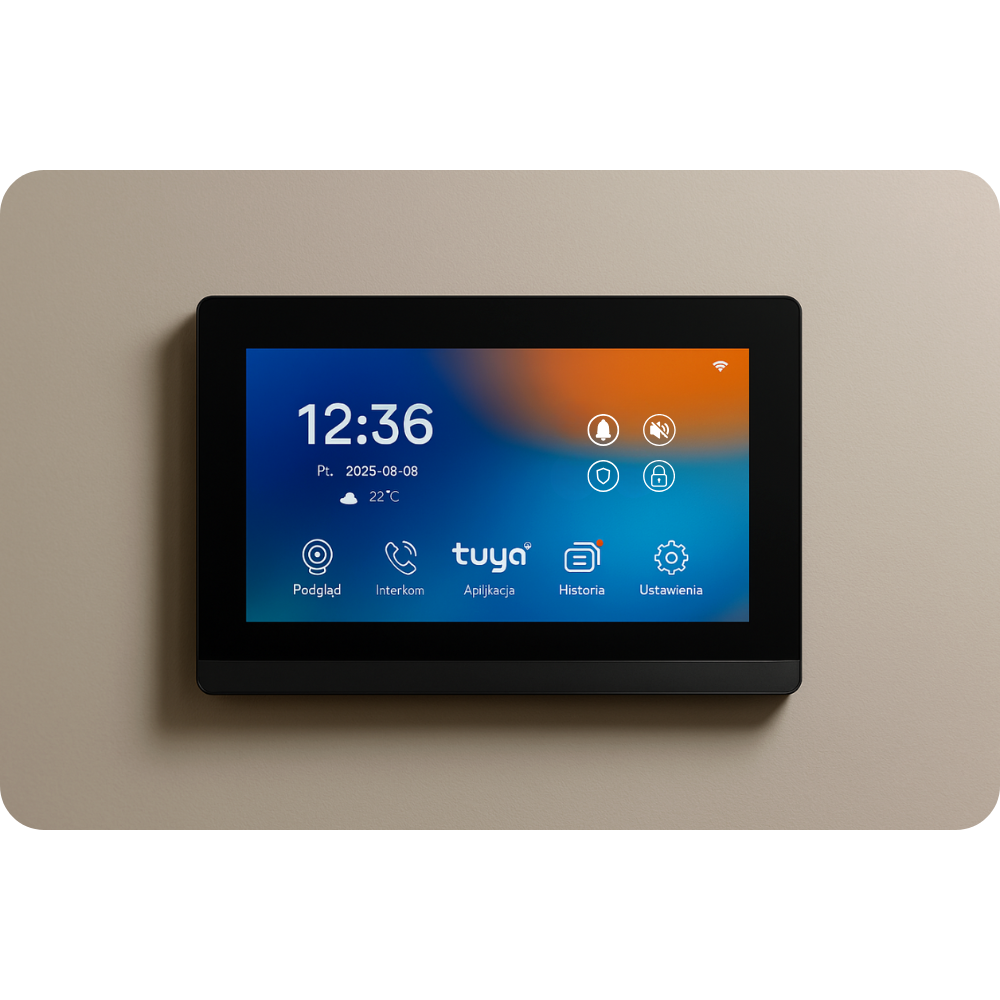

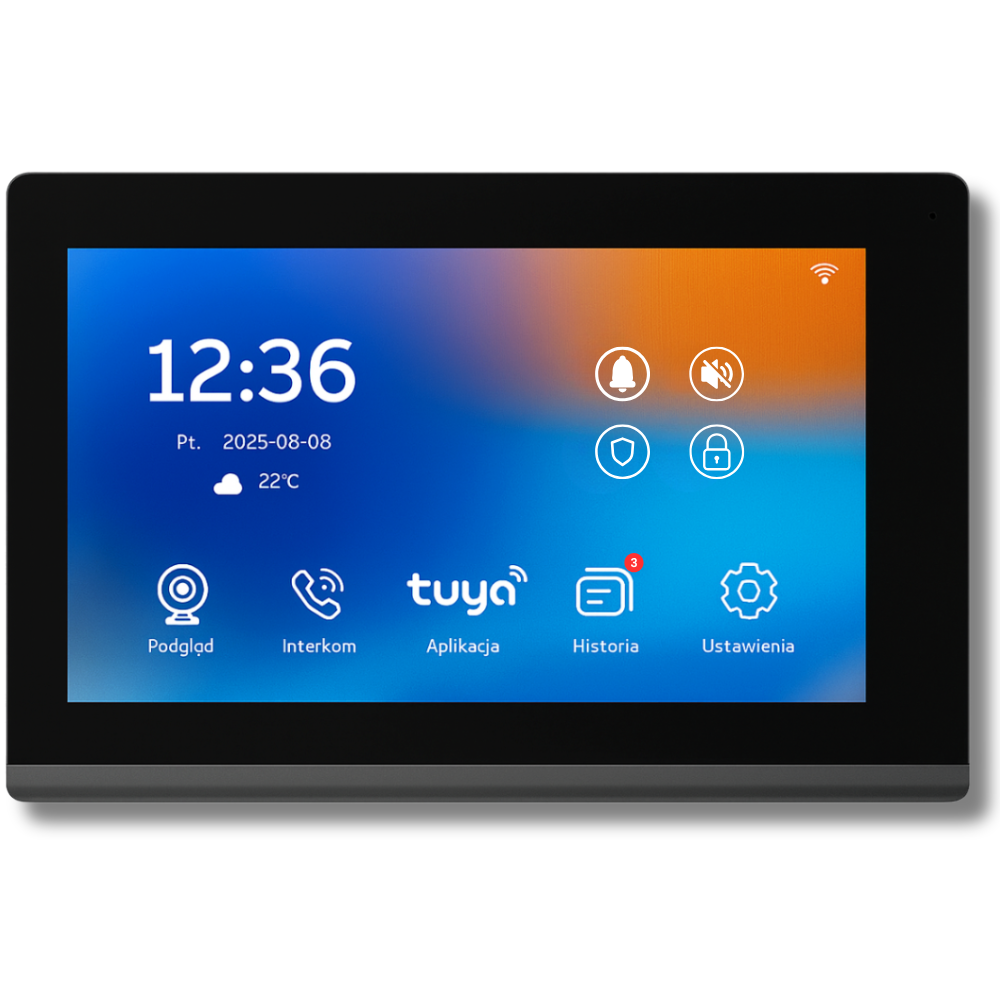

• Duży, wyraźny ekran 7" – Łatwo rozpoznajesz twarz i detale, kolorowy wyświetlacz, dotykowe przyciski, regulacja głośności i jasności.
• Szeroki kąt kamery 105° – Obiektyw obejmuje całe monitorowane wejście; w zestawie uchwyt umożliwiający montaż pod kątem, kierując obiektyw na wejście.
• Dwukierunkowa komunikacja – Wygodnie porozmawiasz ze swoimi gośćmi stojąc przy ekranie.
• Sterowanie furtką i bramą – Bezpośrednio z ekranu oraz z aplikacji mobilnej.
• Powiadomienia i zdalne odbieranie – Natychmiastowe powiadomienia o naciśnięciu dzwonka i możliwość rozmowy/otwarcia z poziomu aplikacji, także poza domem.
• Zdjęcia lub wideo po zadzwonieniu – Krótkie klipy wideo lub zdjęcia po wykryciu ruchu, dzięki czemu wiesz, kto i kiedy był przed domem.
• Obsługa kamer sieciowych – Możliwość podłączenia kamer IP i podgląd bezpośrednio na ekranie monitora.
• Otwieranie zbliżeniowe - Bezkluczykowo za pomocą breloku lub karty zbliżeniowej.

• Nieograniczona rozbudowa – Idealny podgląd na każdym piętrze lub w biurze, zarządzany jednym zestawem. Podłączysz do jednego monitora dwa kolejne.

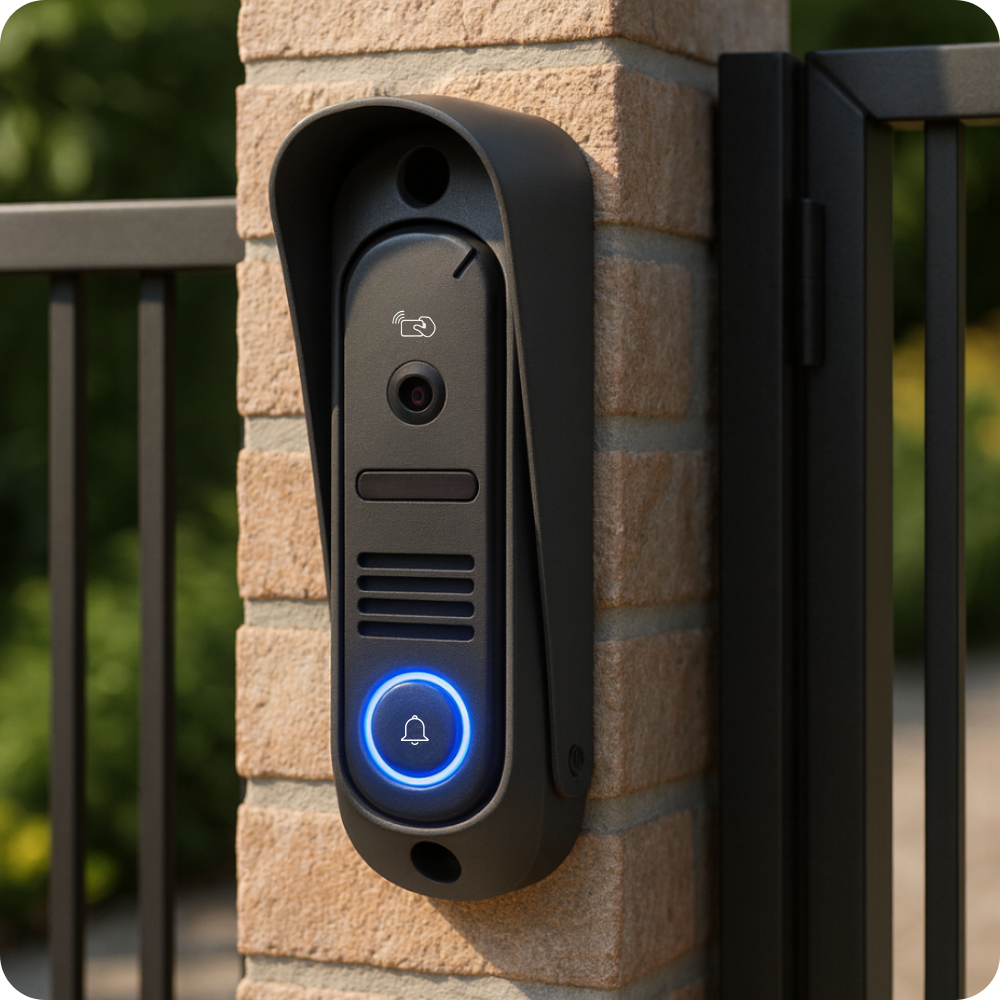

• Wodoodporność – Jednostka zewnętrzna odporna na deszcz, kurz i akty wandalizmu; stworzona do pracy w każdych warunkach.
• Szybki i prosty montaż – Jasne oznaczenia, technologia 4-żyłowa, pełna instrukcja montażu. W zestawie: uchwyt na ścianę, dedykowany zasilacz, pastylki RFID oraz komplet okablowania.
• Tryb nocny – Rozpoznasz gości nawet w całkowitej ciemności, dzięki dyskretnemu oświetleniu podczerwienią.
• Aktualna pogoda – Warunki atmosferyczne i temperatura widoczne od razu po spojrzeniu na monitor.
• Zabezpieczenia i alarm – Możliwość ustawienia hasła na monitor, system sabotażu stacji zewnętrznych oraz wejścia alarmowe w monitorze (12V GND IN1, IN2) do podłączenia obronnego alarmu.
• Polski interfejs – Cały system w języku polskim, intuicyjny i zrozumiały dla każdego.

Instalacja

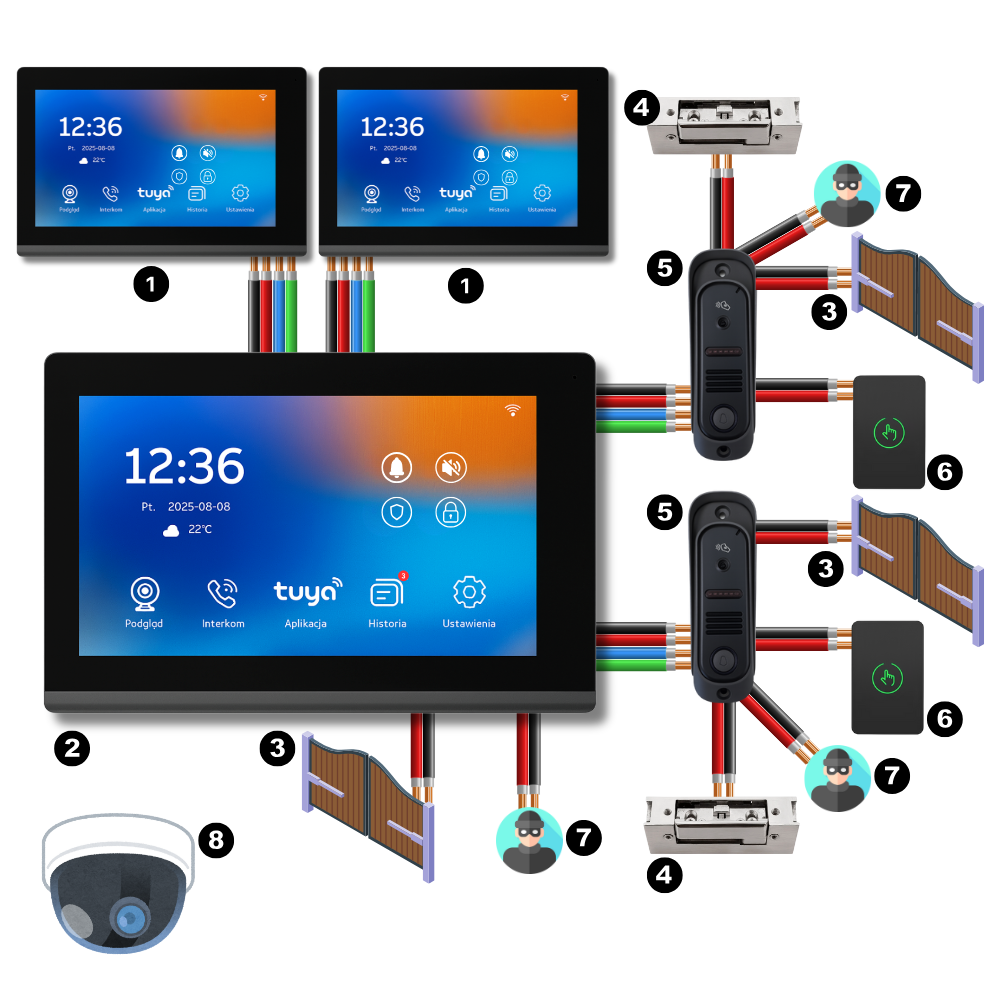

Cały system działa na czterożyłowej linii (zasilanie + audio-wideo). Wystarczy poprowadzić ją od jednostki głównej do paneli zewnętrznych i – w razie potrzeby – dalej do dodatkowych monitorów.

1. Dodatkowe jednostki wewnętrzne (1) – do jednej centrali 4-żyłowej możesz dołączyć do dwóch dodatkowych monitorów, aby mieć podgląd i sterowanie np. na piętrze lub w biurze.
2. Jednostka główna (2) – ekran 7″, z którego rozmawiasz z gościem, otwierasz furtkę/bramę i ustawiasz system.
3. Wyjście na bramę (3) – osobny przekaźnik pozwala jednym dotknięciem otworzyć bramę wjazdową lub drzwi garażowe.
4. Elektrozaczepy (4) – zamki montowane w furtce; każdy zasilany przez swój panel zewnętrzny, możesz także zwolnić bezpośrednio z ekranu monitora.
5. Jednostki zewnętrzne (5) – jednostki przy furtce z kamerą i czytnikiem RFID; każdy ma dwa przekaźniki do podłączenia osobno bramy oraz elektrozaczepu, przycisku wyjścia, oraz systemu sabotażu
6. Przyciski wyjścia (6) – montowane od strony posesji, dają domownikom możliwość samodzielnego otwarcia furtki przy wychodzeniu.
7. System alarmowy (7) - dodatkowe zabezpieczenie systemu przed sabotażem, dodatkowe czujniki alarmowe
8. Kamery IP (8) - możliwość podłączenia nieograniczonej ilości kamer sieciowych dzięki protokołowi ONVIF

Ważne – zastosuj odpowiedni przewód!

Ze względu na cyfrową transmisję sygnału w wideodomofonie należy zastosować przewód typu skrętka UTP, najlepiej 8-żyłową, lub inny przewód, w którym żyły są skręcone parami.

W przypadku instalacji prowadzonej na zewnątrz szczególnie polecamy zastosowanie skrętki ekranowanej i żelowanej, przystosowanej do pracy w trudniejszych warunkach.

Sposób prowadzenia i dobór przewodów mają bezpośredni wpływ na prawidłowe działanie urządzenia. Zastosowanie zwykłego przewodu z żyłami prowadzonymi równolegle może powodować zakłócenia transmisji, problemy z obrazem lub dźwiękiem, niestabilną pracę urządzenia, a także inne nieprawidłowości w komunikacji pomiędzy monitorem a stacją zewnętrzną.

Nie wolno dublować żył, łączyć kilku żył równolegle ani w ten sposób sztucznie zwiększać przekroju przewodu. Każdy sygnał powinien być prowadzony zgodnie ze schematem, z wykorzystaniem właściwej pary przewodów. Łączenie kilku żył w jeden tor może zaburzyć parametry transmisji i prowadzić do nieprawidłowego działania systemu.

Jeżeli nie ma możliwości zastosowania standardowej skrętki UTP, należy użyć przynajmniej przewodu, którego żyły są skręcone parami, np. odpowiedniego przewodu telekomunikacyjnego.

Nie zalecamy montażu wideodomofonu na przypadkowym przewodzie wielożyłowym bez skręconych par ani na instalacji, w której żyły zostały zdublowane w celu zwiększenia przekroju.

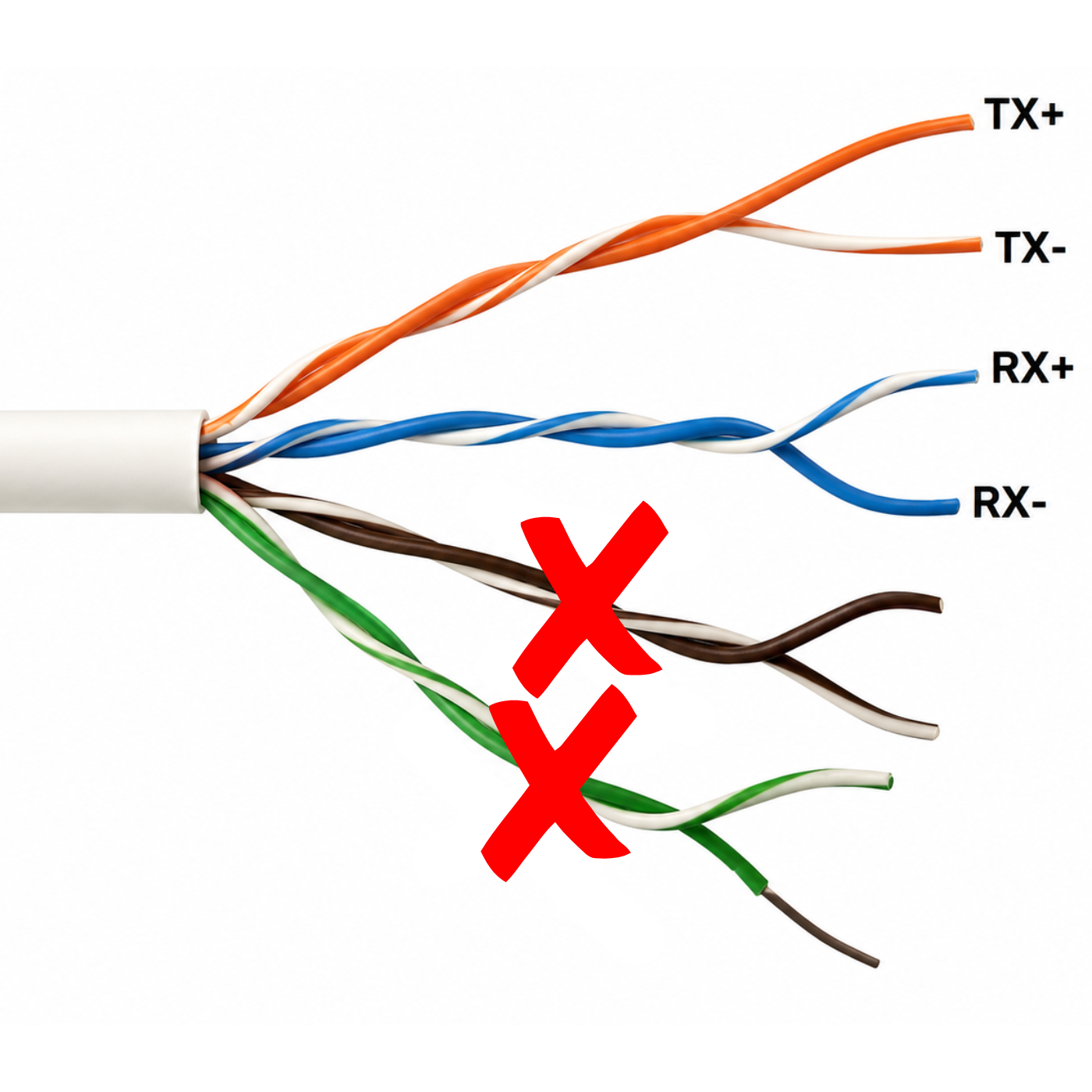

Niniejsza ilustracja pokazuje przykładowy sposób wykorzystania skręconych par przewodów. Zachowanie par ma znaczenie dla ograniczenia zakłóceń i stabilnej pracy systemu.

Specyfikacja techniczna

Monitor wewnętrzny

• Wyświetlacz / rozdzielczość: 7″ LCD, 1024×600
• Audio: dwukierunkowe, wbudowany mikrofon i głośnik
• Dzwonki: 15 melodii, regulacja głośności
• Obsługa zestawu: max 3 monitory wewnętrzne
• Zasilanie: zasilacz DC 12–18 V (w zestawie)
• Temperatura pracy: –20 °C … +70 °C
• Pamięć zewnętrzna: micro SD do 128 GB

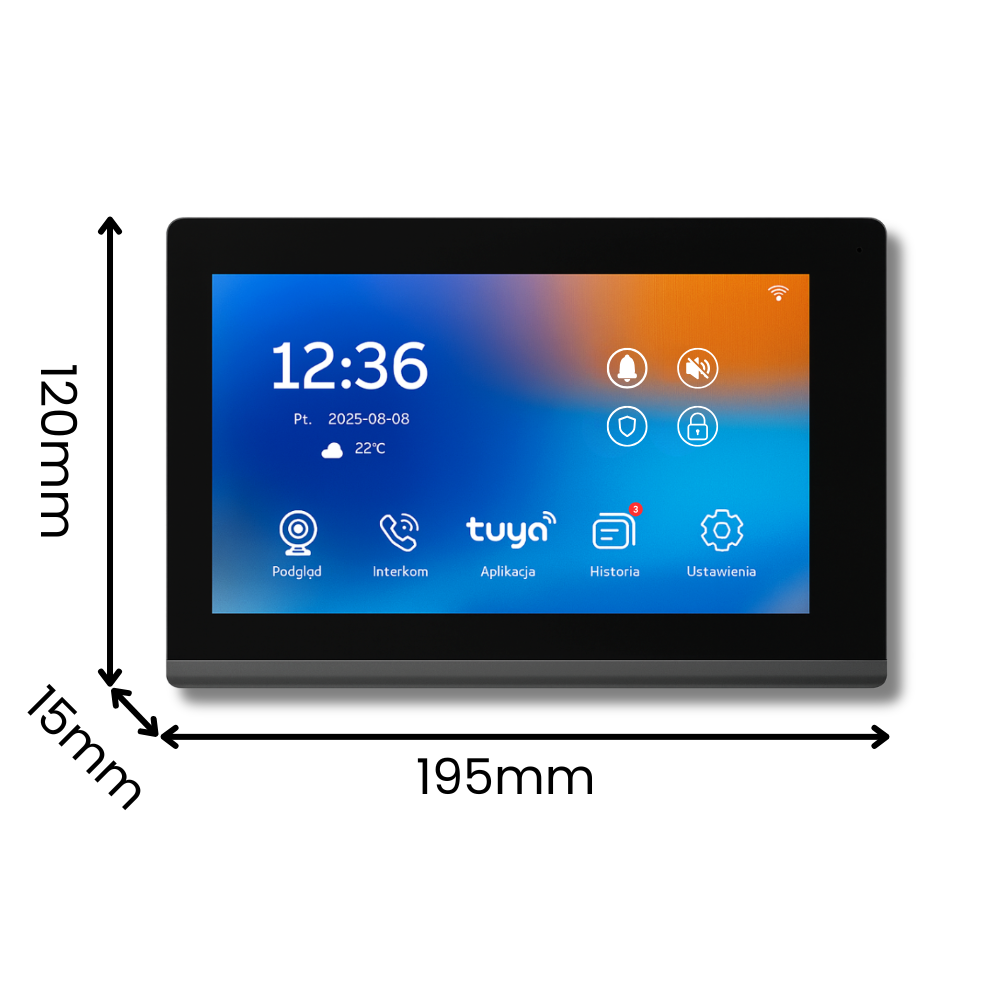

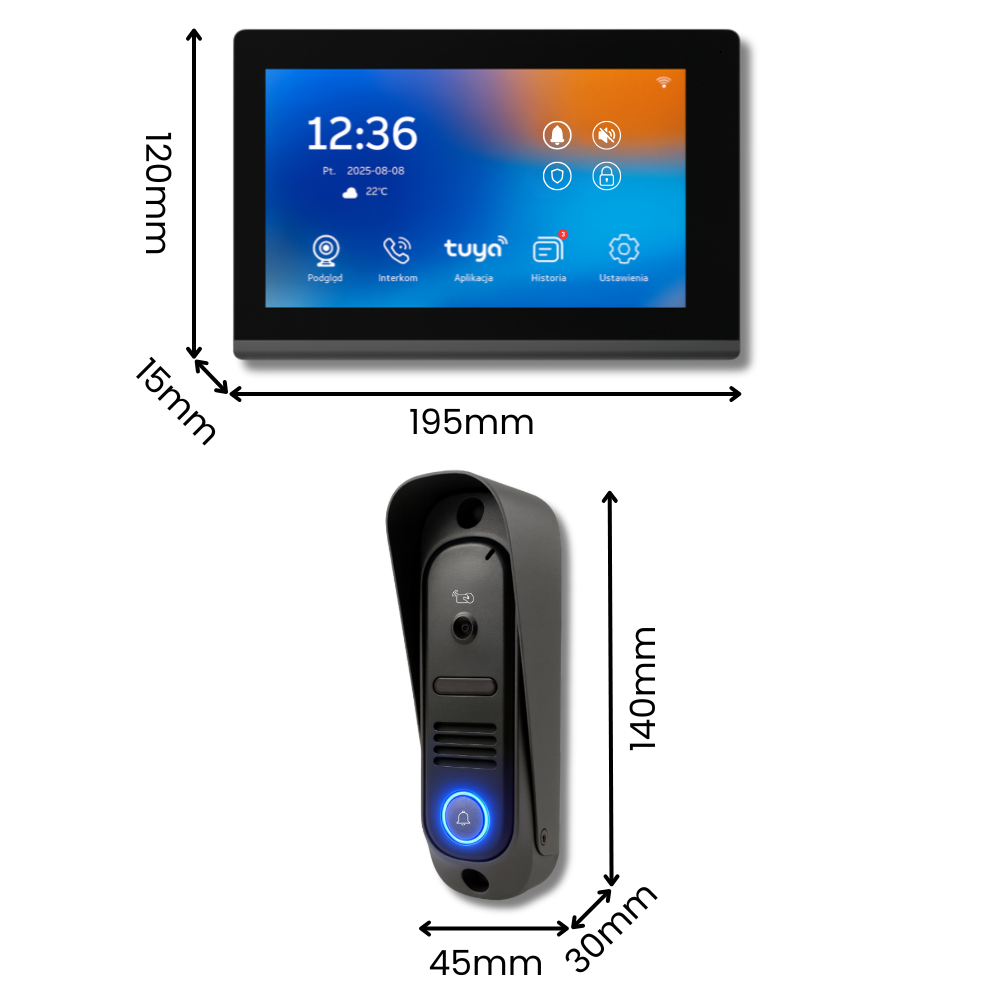

• Wymiary: 195 x 120 x 15 mm

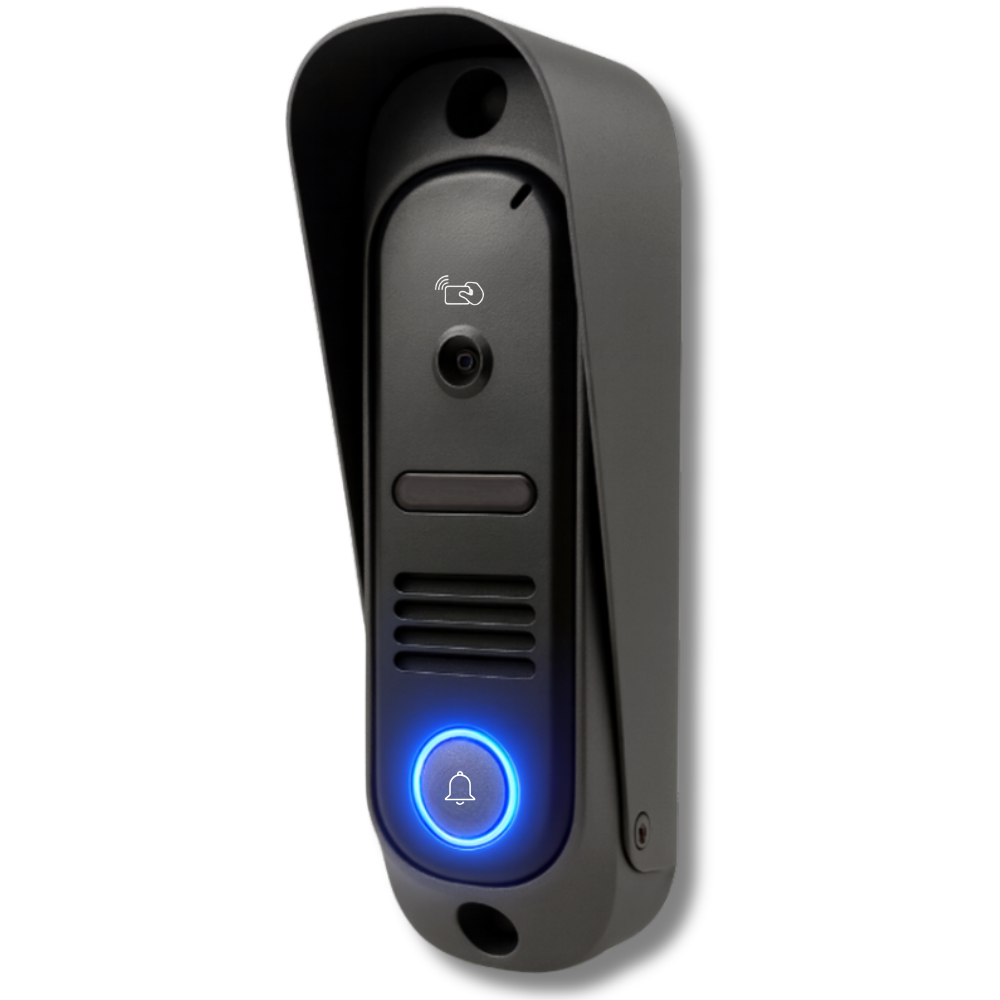

Panel zewnętrzny

• Sensor / rozdzielczość: 1/3″ CMOS, 2 MP (800 TVL)
• Obiektyw / kąt: 3,7 mm pinhole, 105° (D-FOV)
• Oświetlenie nocne: diody IR 940 nm
• Audio: dwukierunkowe, głośnik + mikrofon
• Sterowanie zamkami/bramą: 2 przekaźniki (NO/NC)
• Otwieranie RFID: karty IC 13.56MHz, 5 sztuk w zestawie
• Klasa wodoodporności: IP55
• Zasilanie: z monitora lub zewnętrzne w słupku (DC 12–18 V)
• Temperatura pracy: –40 °C … +70 °C

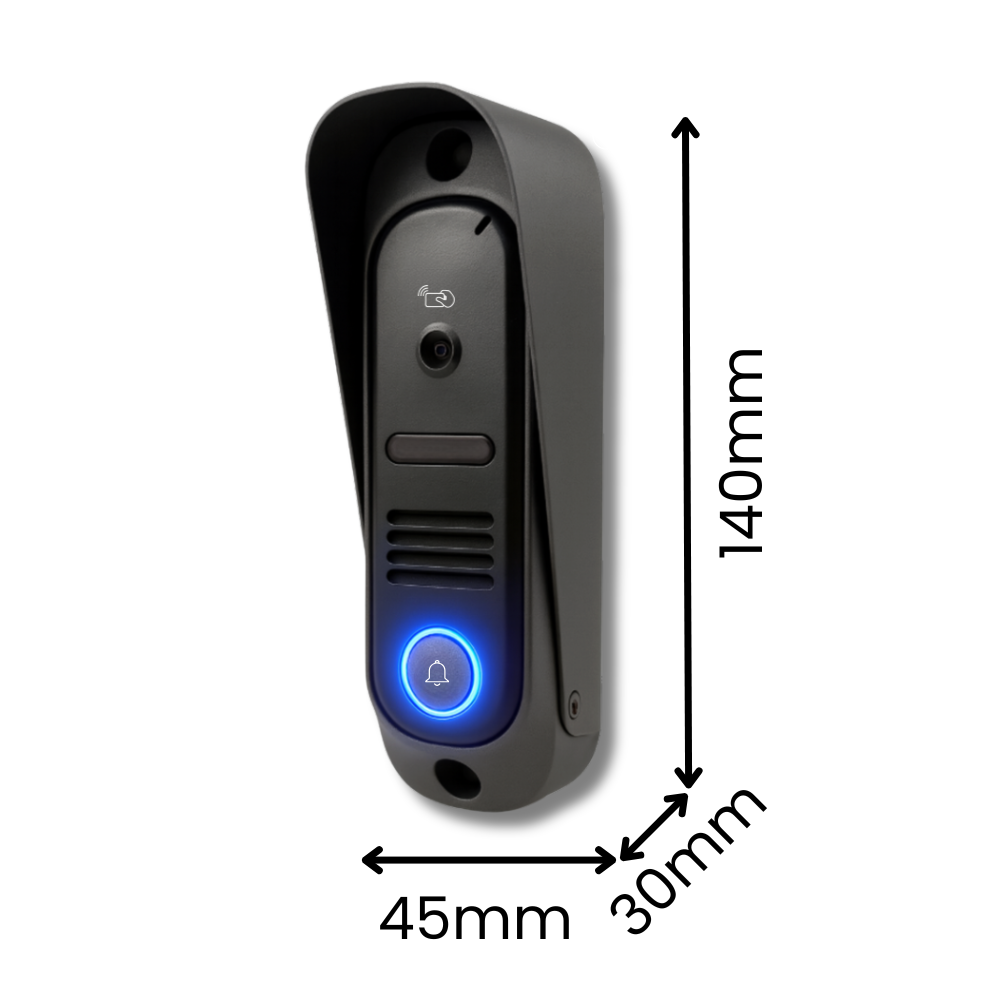

• Wymiary: 140 x 45 x 30 mm

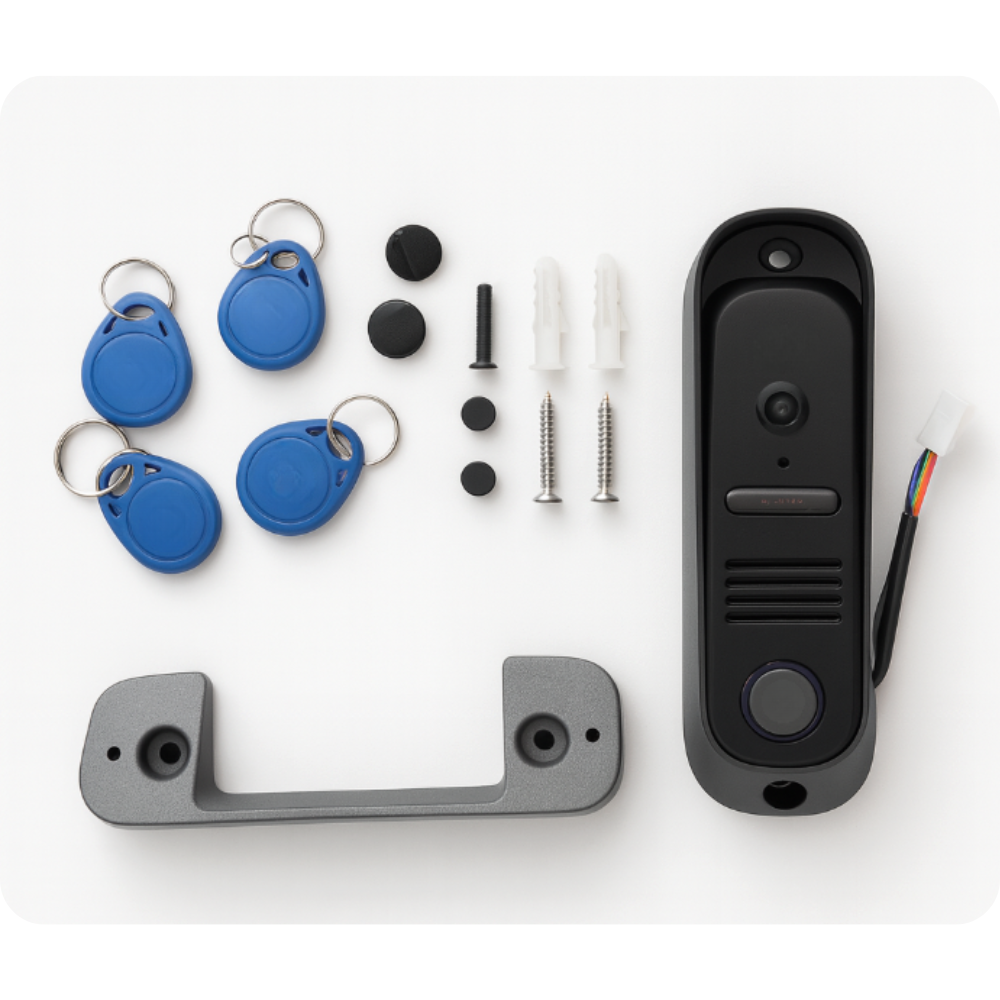

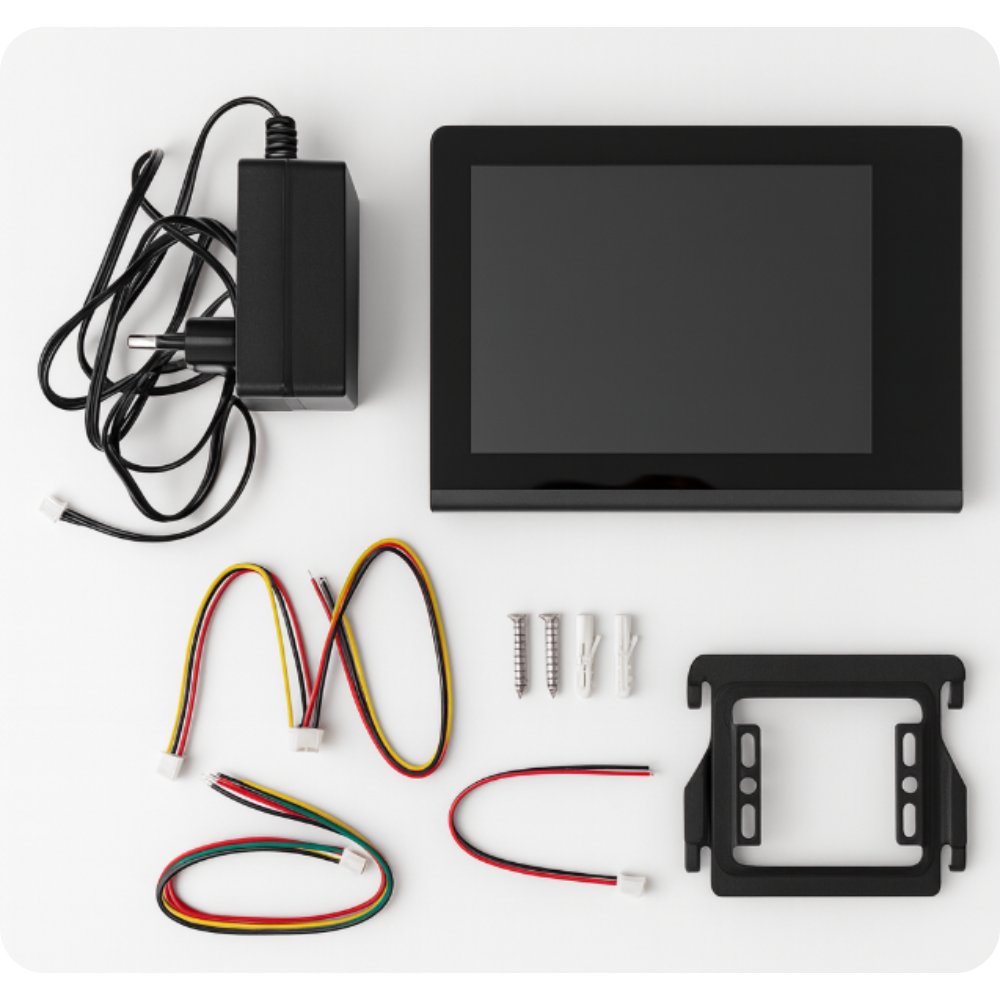

Zestaw zawiera

• 1x Stacja wewnętrzna wideodomofnu JD-S5-B Czarna
• 1x Zasilacz
• 1x Akcesoria montażowe

• 1x Stacja zewnętrza wideodomofonu JD-S5-M Czarna
• 1x Akcesoria montażowe
• 5x Pastylka RFID 13.56 MHz
• 1x Uchwyt, pozwalający montaż pod kątem

Instrukcja w j. polskim w wersji elektronicznej dostępna w załączniku do pobrania. Znajdziesz ją pod lub nad naszym opisem produktu.
