Sterownik moduł GSM do bramy nawadniania pieca SM4-WLTE-EA 4G
Sterownik GSM SM4-WLTE-EA 4G marki Spreest to nowoczesne urządzenie do zdalnego sterowania bramami, systemami grzewczymi i innymi instalacjami.
Zapewnia wygodne zarządzanie z poziomu telefonu lub przeglądarki internetowej, wykorzystując łączność 4G LTE oraz powiadomienia SMS o zdarzeniach.
Dzięki obsłudze sieci 4G urządzenie może pracować praktycznie w dowolnym miejscu – nawet tam, gdzie nie ma dostępu do internetu. Może być obsługiwane przez dedykowaną aplikację, jednak jej instalacja nie jest konieczna.
Urządzenie, dzięki funkcji monitorowania temperatury i wilgotności, znajduje zastosowanie w wielu obszarach, takich jak gospodarstwa rolne, domy i mieszkania, przemysł, stacje bazowe czy instalacje solarne, oferując niezawodne i elastyczne rozwiązanie do zdalnego sterowania i automatyzacji.
Sterownik posiada dwa złącza do podłączenia sensorów (np. temperatury, wilotności), jeden port akcesoryjny do podłączenia czterech dodatkowych czujników (np. kontrakton, czujnik ruchu i inne..) oraz aż cztery zestawy przekaźników (NO, COM, NC) do sterowania urządzeniami.

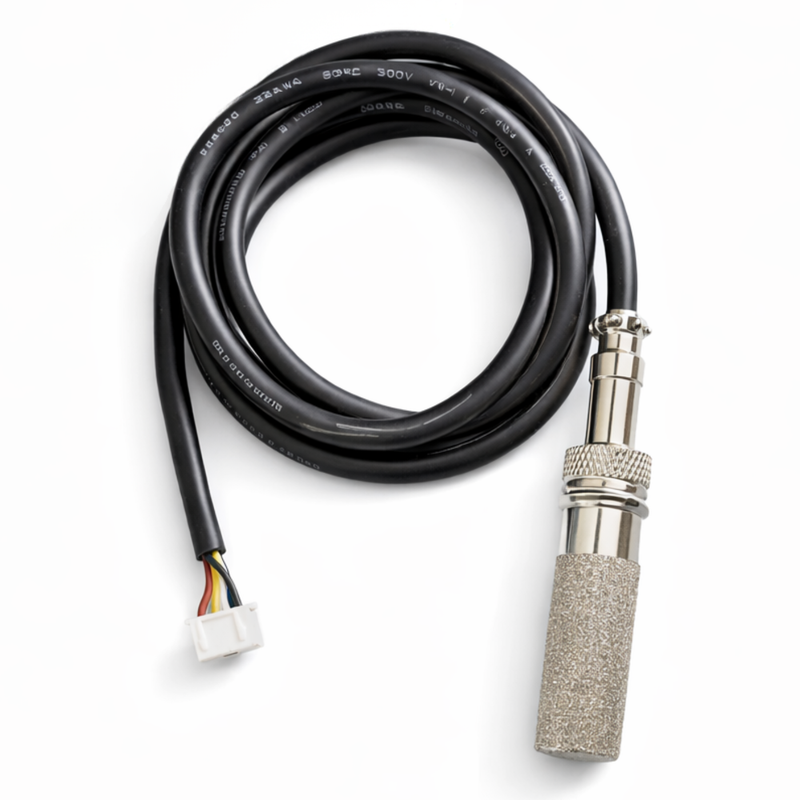

UWAGA! Aby korzystać z funkcji monitorowania temperatury i wilgoci, konieczne jest dokupienie czujnika dostępnego w naszym asortymencie.
Kluczowe funkcje
1. Aplikacja mobilna – Steruj działaniem urządzenia z dowolnego miejsca na świecie.
2. Automatyzacje – Dzięki różnym trybom w aplikacji, możesz łatwo sterować urządzeniami – np. włączyć piec, gdy temperatura spadnie poniżej oczekiwanej lub ustawić uruchamianie maszyn w zakładzie, np. punktualnie o godzinie 8:00.
3. Cztery sposoby uruchamiania – Sterownik można uruchomić na cztery sposoby: przez komendę SMS, połączenie telefoniczne, aplikację lub przycisk na urządzeniu.
4. Powiadomienia w czasie rzeczywistym – Otrzymuj alerty o zmianie temperatury i wilgotności w kontrolowanym miejscu.
5. Powiadomienia SMS – Możliwość włączenia informacji zwrotnej o wykonaniu akcji przekaźnika.
6. Lista numerów – Możliwość zapisania do 99 numerów uprawnionych do sterowania urządzeniem.
7. Kompatybilność z czujnikami temperatury i wilgoci – Dokupienie czujnika temperatury lub temperatury i wilgoci umożliwia automatyczne reagowanie na warunki otoczenia.
8. Sterowanie temperaturą i wilgotnością – Możliwe jest ustawienie do 8 grup temperatur i 4 grup wilgotności na każdym z czterech przekaźników.
9. Dodatkowy port akcesoryjny – Złącze umożliwia podłączenie do czterech czujników, takich jak czujniki poziomu cieczy, wilgotności gleby czy zalania. Dzięki temu sterownik może automatycznie zarządzać nawadnianiem – np. uruchamiać podlewanie przy przesuszonej glebie lub zatrzymywać system w przypadku wykrycia awarii.
10. Wiele zestawów przekaźników – Sterownik posiada aż cztery przekaźniki ze stykami NO, COM, NC.
11. Praca w sieci 4G/2G/GSM – Zapewnia stabilną komunikację w szerokim zakresie częstotliwości i niezależność od lokalnej infrastruktury.
Przykładowy scenariusz sterowania w szklarni
1. Tryb ochrony przed chłodem (nocny):
- Włączenie obwodu: Przekaźnik włącza matę grzewczą lub ogrzewanie, gdy temperatura spadnie do 12°C lub niżej.
- Wyłączenie obwodu: Przekaźnik wyłącza matę, gdy temperatura wzrośnie powyżej 16°C.
2. Tryb wentylacji dziennej:
- Włączenie obwodu: Gdy temperatura przekroczy 28°C, przekaźnik po 10 sekundach uruchamia wentylatory lub otwieranie okien.
- Wyłączenie obwodu: Przekaźnik wyłącza wentylacje, gdy temperatura spadnie poniżej 24°C.
3. Tryb kontroli wilgotności (przeciw pleśni):
- Włączenie obwodu: Przekaźnik włącza wentylację/osuszanie, gdy wilgotność przekroczy 80%.
- Wyłączenie obwodu: Przekaźnik wyłącza wentylację/osuszanie, gdy wilgotność spadnie poniżej 65%.
4. Tryb nawadniania mgiełką:
- Włączenie obwodu: Przekaźnik uruchamia system zraszania/mgły, gdy wilgotność spadnie do 45% lub niżej.
- Wyłączenie obwodu: Przekaźnik wyłącza system, gdy wilgotność osiągnie poziom powyżej 60%.
Sterownik umożliwia zarządzanie klimatem w 2 strefach (np. różne gatunki roślin – tropikalne i śródziemnomorskie), dzięki podłączeniu 2 niezależnych sond temperatury i wilgotności.
Wykorzystując do tego jeszcze dodatkowy port akcesoryjny, do automatycznej szklarni możesz podłączyć także zewnętrzne urządzenia, takie jak systemy alarmowe (w przypadku nieautoryzowanych wejść poza godzinami pracy) czy czujniki dymu (regujące na potencjalne pożary i zadymienia).

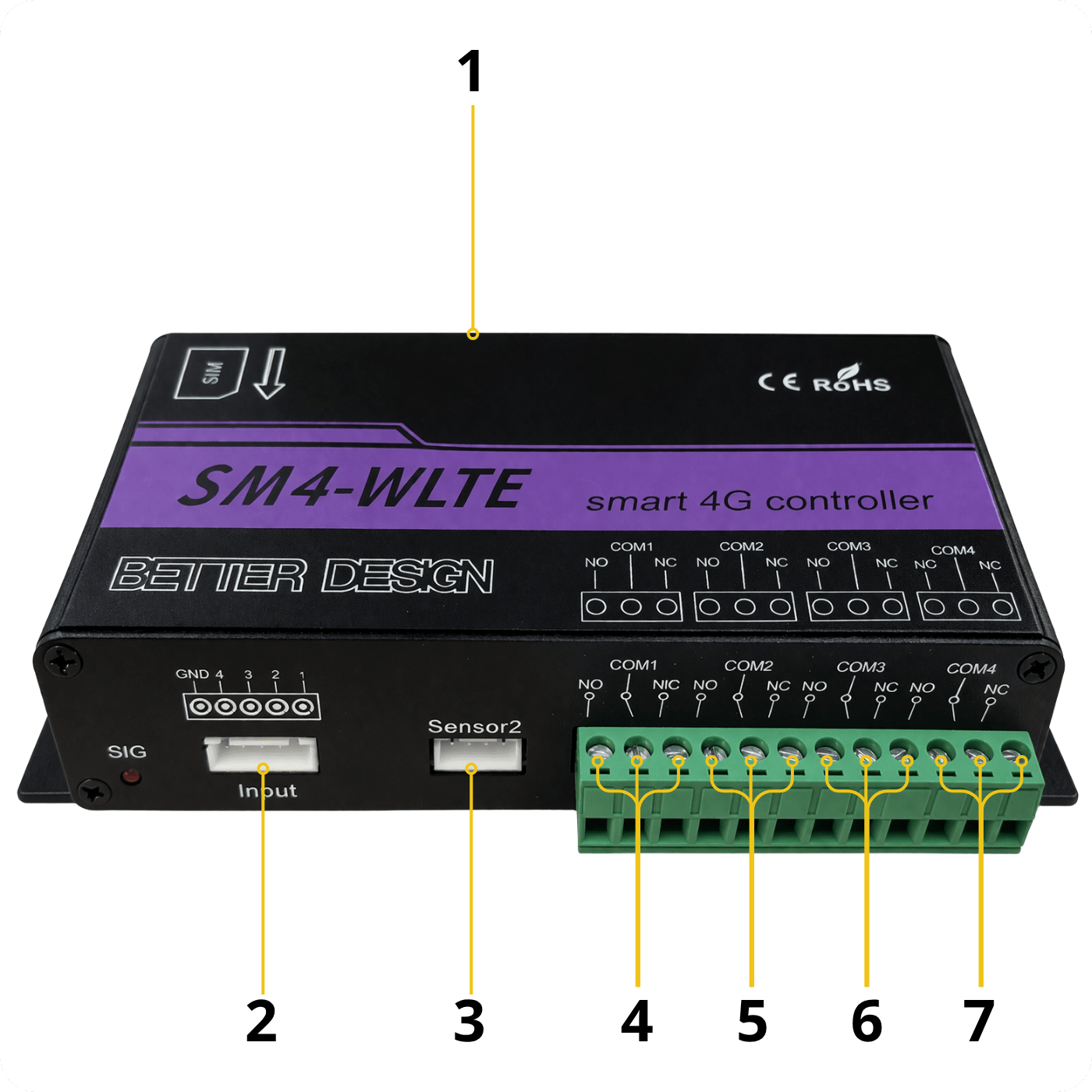

Porty i przekaźniki
1. Sensor1 – Na panelu przednim – Port do podłączenia czujnika temperatury/temperatury i wilgoci.
2. Input – Port akcesoryjny – Do podłączenia zewnętrznych czujników, takich jak czujniki poziomu cieczy, kontaktrony, zewnętrzne przyciski sterujące, czujniki ruchu, dymu itp.
3. Sensor2 – Drugi port do podłączenia czujnika temperatury/temperatury i wilgoci.
4, 5, 6, 7. Przekaźniki – Każdy z nich posiada styki:
- NO – Styk normalnie otwarty.
- COM (COM1, COM2, COM3, COM4) – Styk komunikacyjny, przełączający sygnał/napięcie między stykami NO i NC.
- NC – Styk normalnie zamknięty.
Dzięki tak dużej liczbie portów i przekaźników, możliwe jest obsługiwanie rozbudowanych systemów kontroli, np. nawadniania. Urządzenie umożliwia centralne zarządzanie różnymi procesami w jednym miejscu, co upraszcza obsługę i ogranicza potrzebę stosowania wielu oddzielnych sterowników.
Specyfikacja techniczna
- Materiał: Aluminium
- Zastosowanie: Przełącznik przekaźnika
- Maksymalna moc: 2200W (do 10A na obwód, łącznie nie więcej niż 16A)
- Maksymalne obciążenie styków przekaźników: 10A/250V AC, 10A/30V DC
- Częstotliwość 4G (LTE FDD): B1 B3 B5 B7 B8 B20
- Częstotliwość GSM: 900 1800 MHz
- Interfejs karty SIM: Standardowa karta SIM
- Interfejs antenowy: Standardowy interfejs SMA
- Interfejs temperatury i wilgotności: 2 porty dla sensorów
- Input port: 1 złącze obsługujące do 4 dodatkowych urządzeń akcesoryjnych
- Zakres wykrywania temperatury (po dokupieniu czujnika temperatury): -40 do 125 ° C
- Zakres wykrywania wilgotności (po dokupieniu czujnika temperatury i wilgotności): 0~100%
- Logika wyjściowa: Normalnie otwarta i normalnie zamknięta

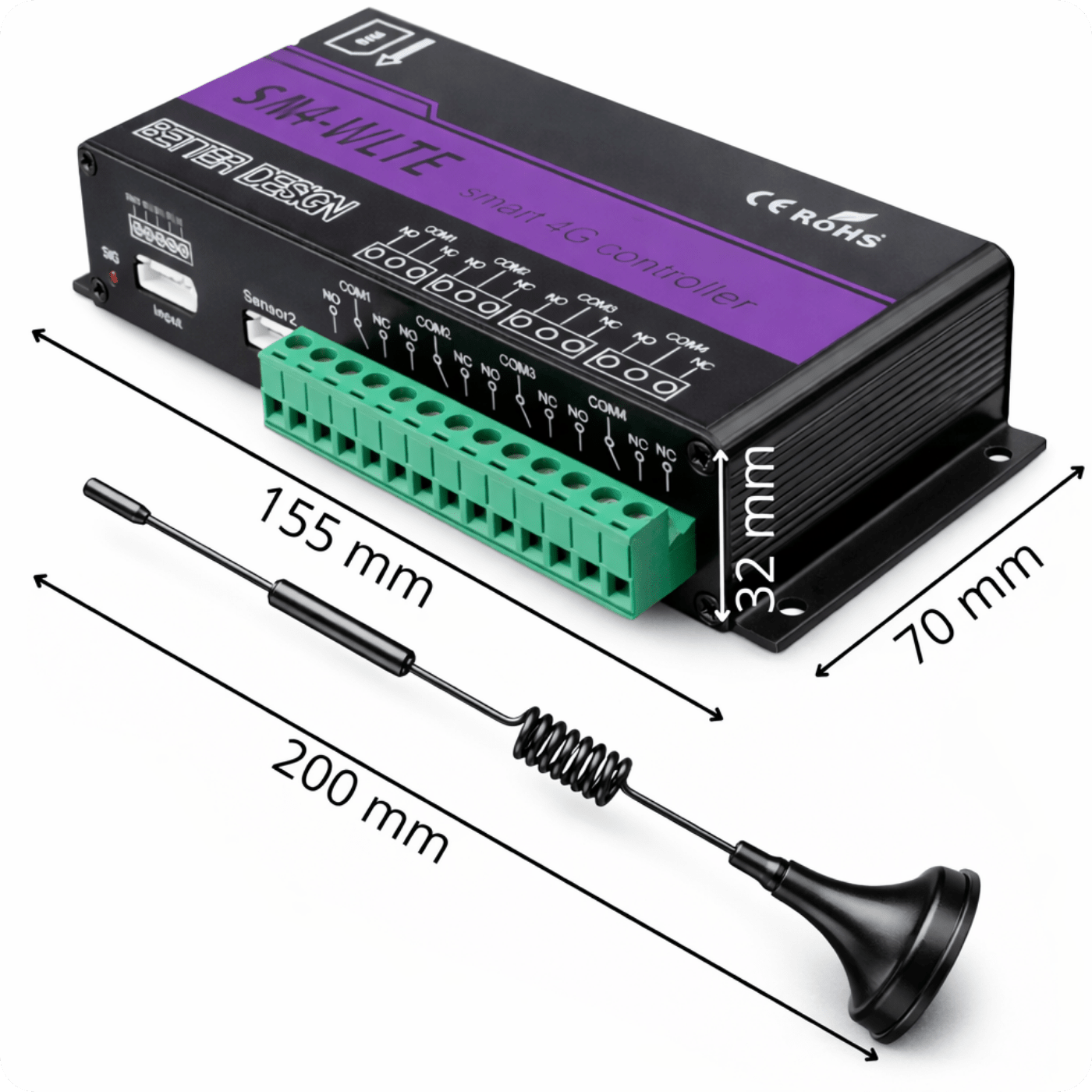

- Wymiary: 155 x 32 x 70 m
- Waga: 280 g

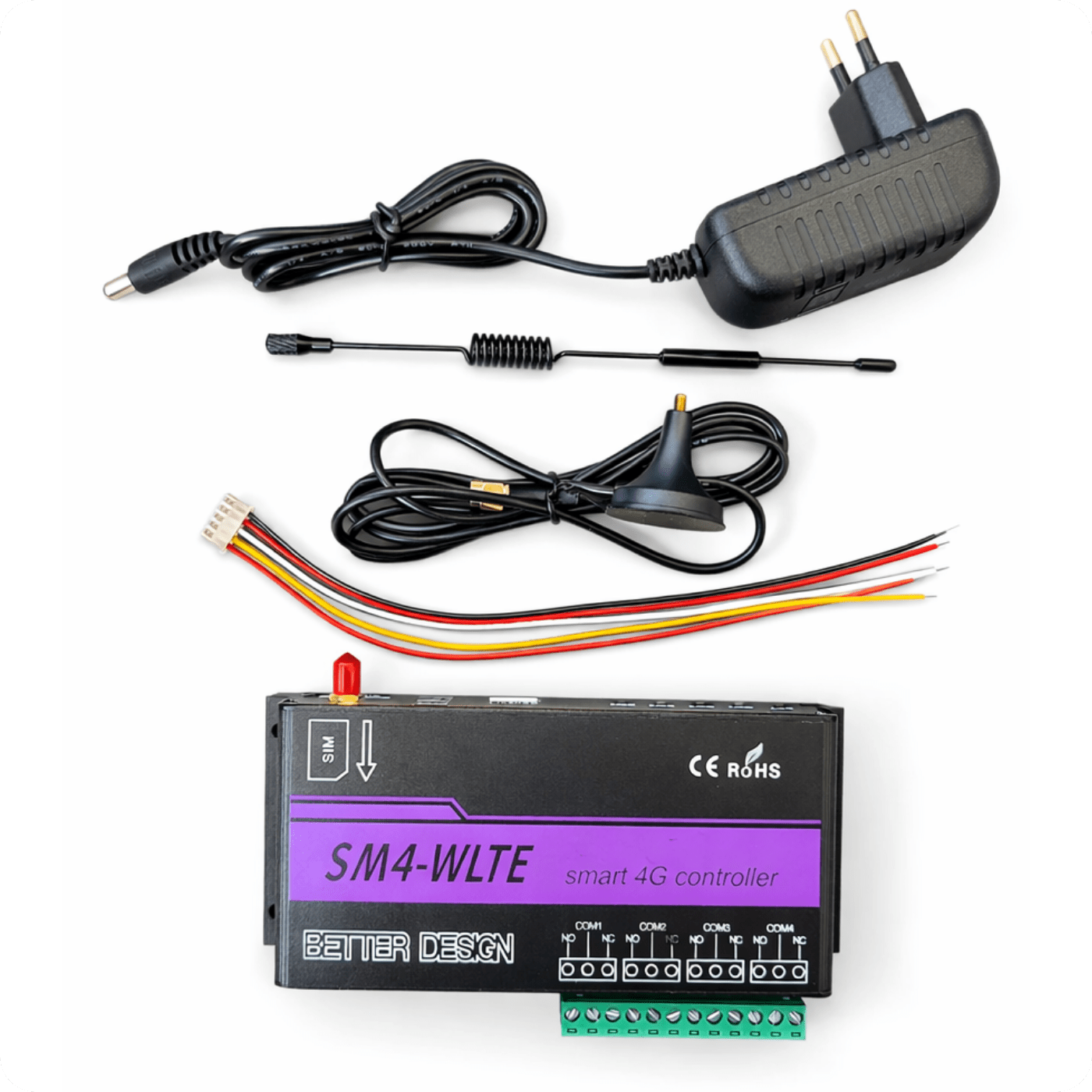

Zestaw zawiera
- 1x Sterownik moduł GSM do bramy nawadniania pieca SM4-WLTE-EA 4G
- 1x Antena z przewodem
- 1x Przewód z zasilaczem (1m)
- 1x Złącze (5 żyłowe)
- 1x Instrukcja obsługi
