Przycisk wyjścia podtynkowy S40
Przycisk wyjścia S40 marki Spreest to solidne i niezawodne rozwiązanie do systemów kontroli dostępu, które umożliwia szybkie i wygodne otwieranie podłączonego elektrozaczepu. Urządzenie zostało wyposażone w czytelną sygnalizację LED, informującą o gotowości do pracy oraz poprawnym działaniu przycisku.
Zaprojektowany z myślą o trwałości i estetyce, przycisk S40 doskonale sprawdzi się zarówno w obiektach komercyjnych, jak i prywatnych.

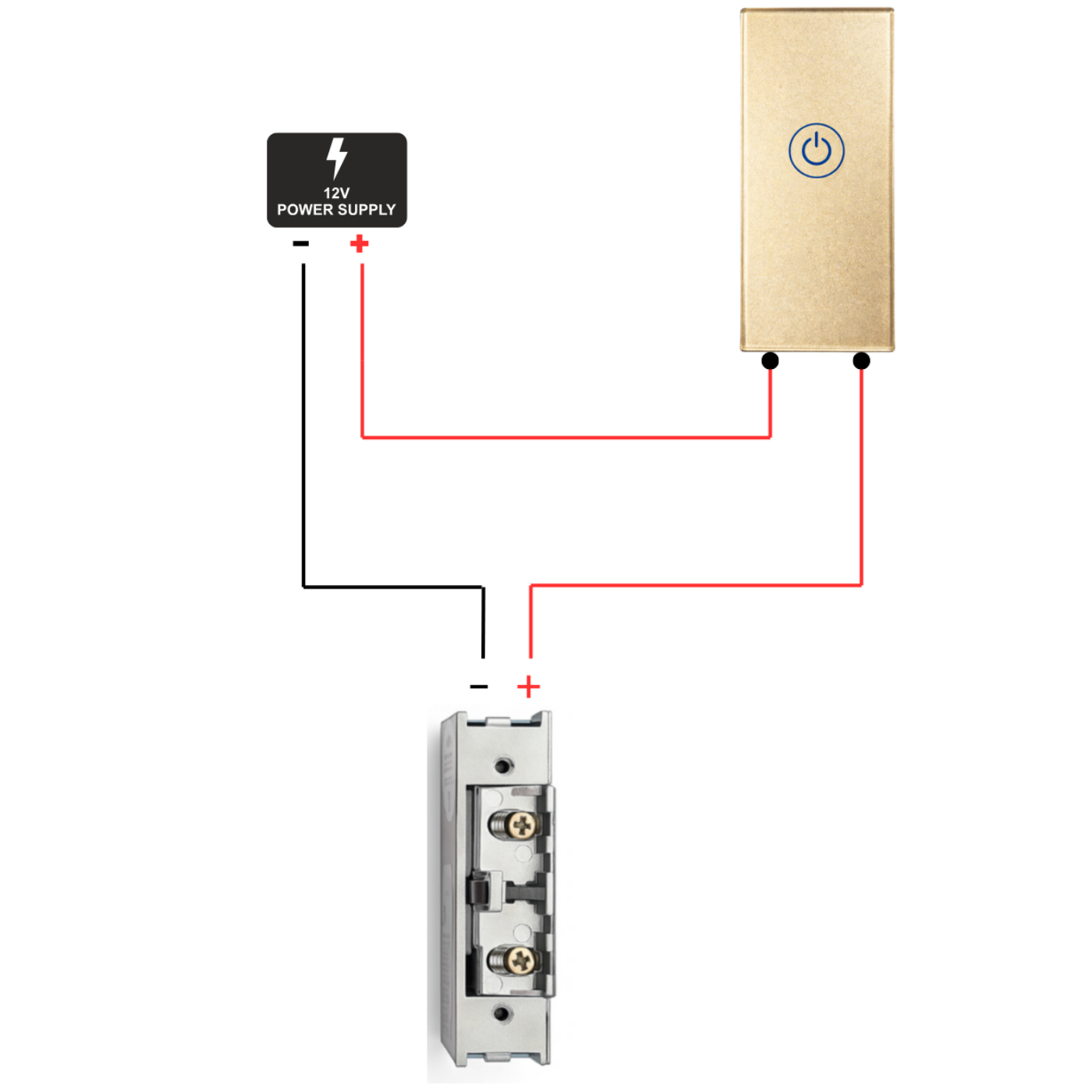

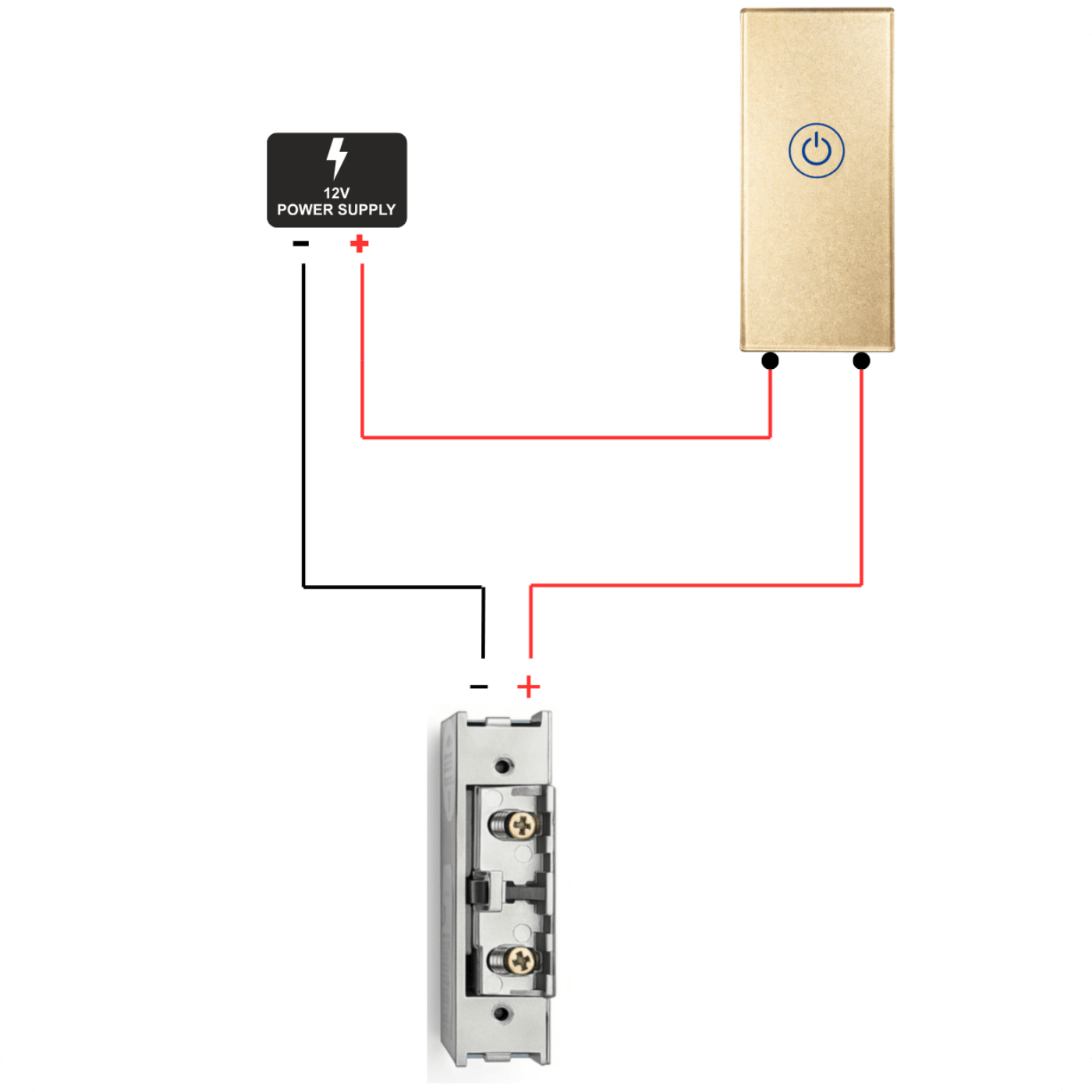

Schemat podłączenia – przycisk wyjścia 12V
Przycisk wyjścia działa jako styk NO (normalnie otwarty) i służy do ręcznego zwolnienia elektrozaczepu lub zwory elektromagnetycznej w systemach kontroli dostępu.

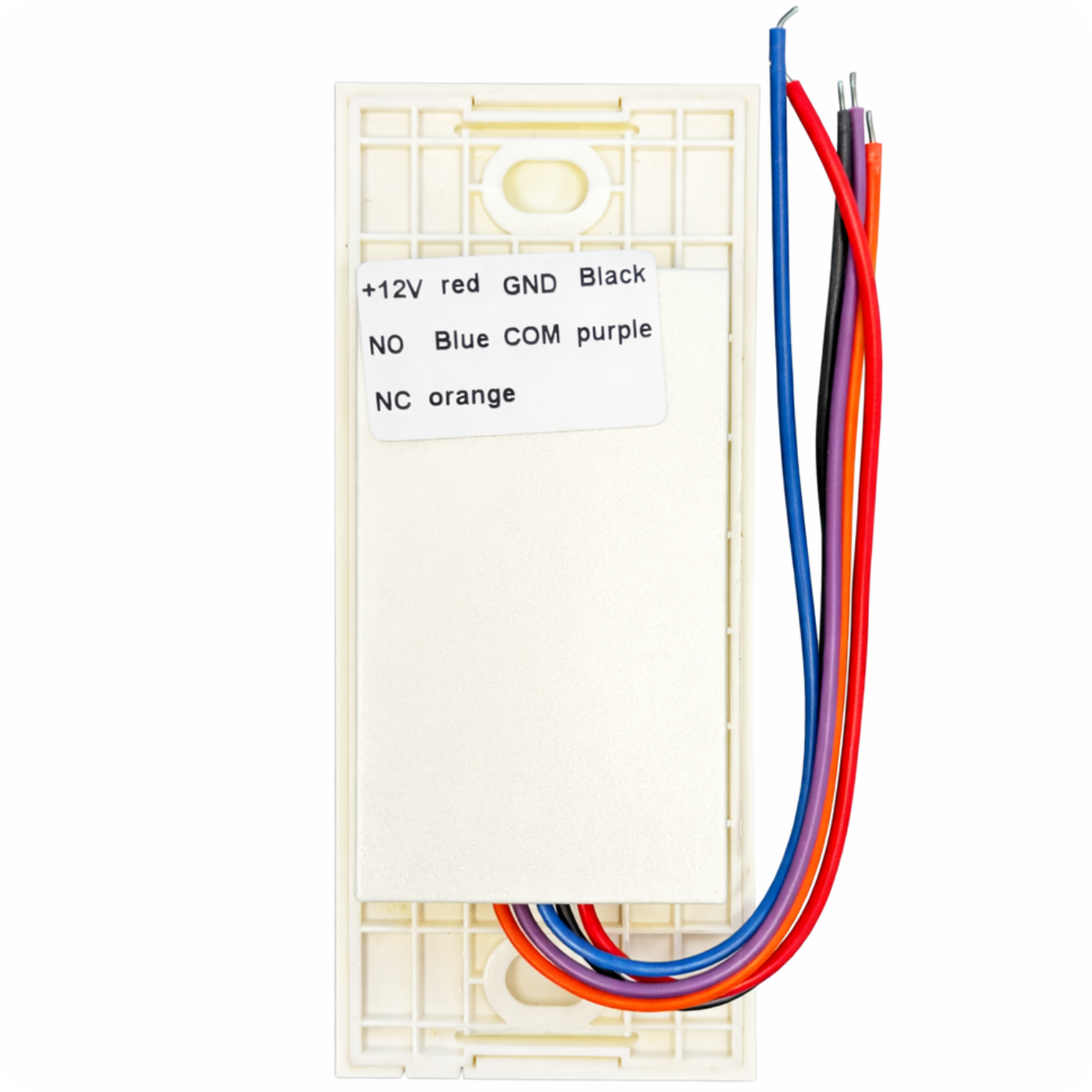

Podłączenie:
- COM → +12V z zasilacza
- NO → plus (+) elektrozaczepu
- – elektrozaczepu → masa (GND) zasilacza
Po naciśnięciu przycisku obwód zostaje zamknięty i napięcie 12V zostaje chwilowo podane na elektrozaczep, powodując jego odblokowanie.
Uwaga: Sygnalizacja LED może wymagać prawidłowej polaryzacji zasilania (zgodnie z oznaczeniami na zaciskach). Dioda LED nie wpływa na działanie styku NO i pełni wyłącznie funkcję informacyjną.
Zastosowanie: Drzwi wyjściowe w domach, biurach, firmach, szkołach, siłowniach oraz innych obiektach wyposażonych w system kontroli dostępu.
- styk chwilowy NO
- napięcie 12V DC
- prosta instalacja
- kompatybilny z większością elektrozaczepów
Specyfikacja techniczna
- Typ styku: NO, monostabilny
- Typ produktu: Przycisk wyjścia zewnętrzny/wewnętrzny
- Napięcie zasilania: DC 9–12 V
- Pobór prądu: < 600 mA
- Zakres temperatur pracy: -30°C do +60°C
- Zakres wilgotności: 20% – 80%

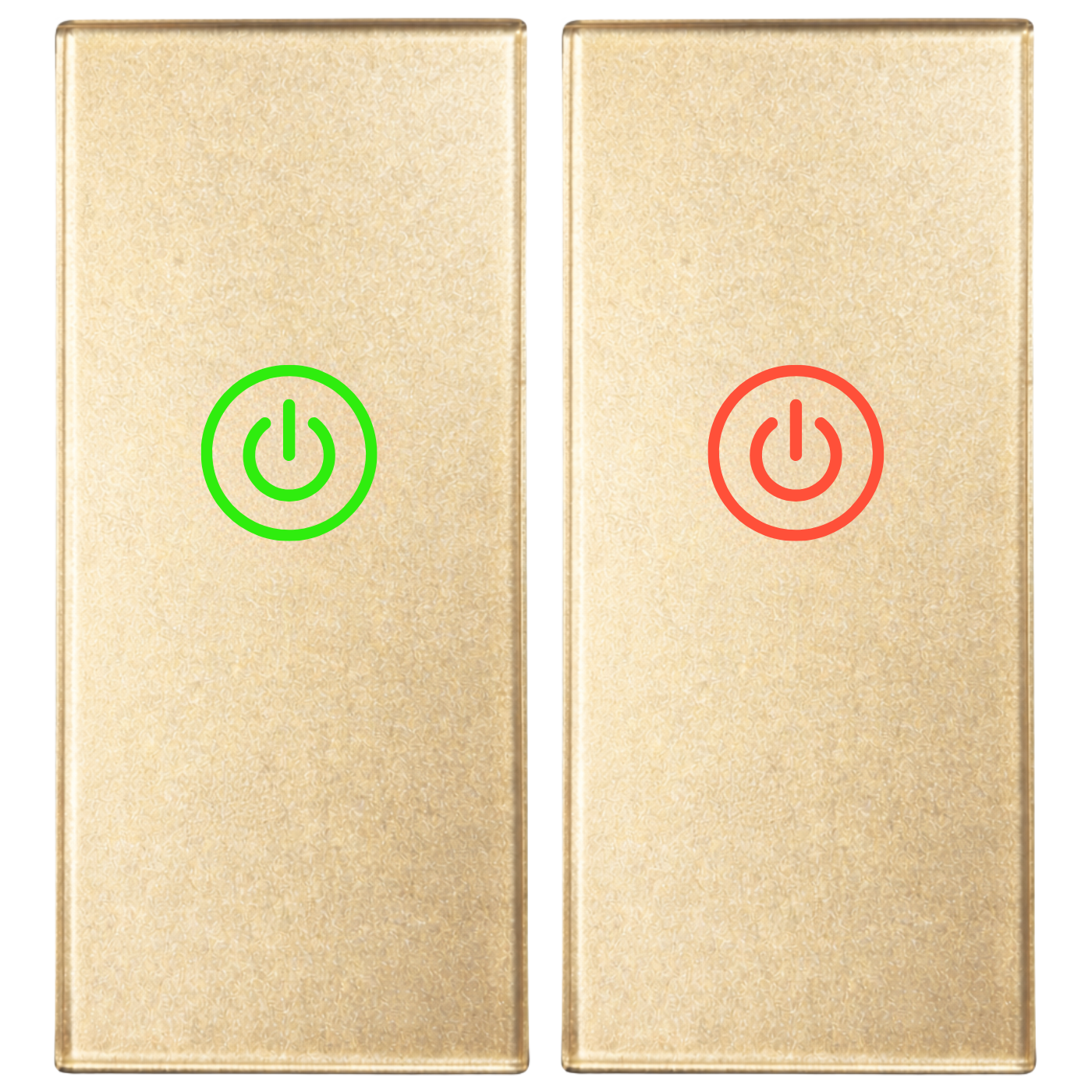

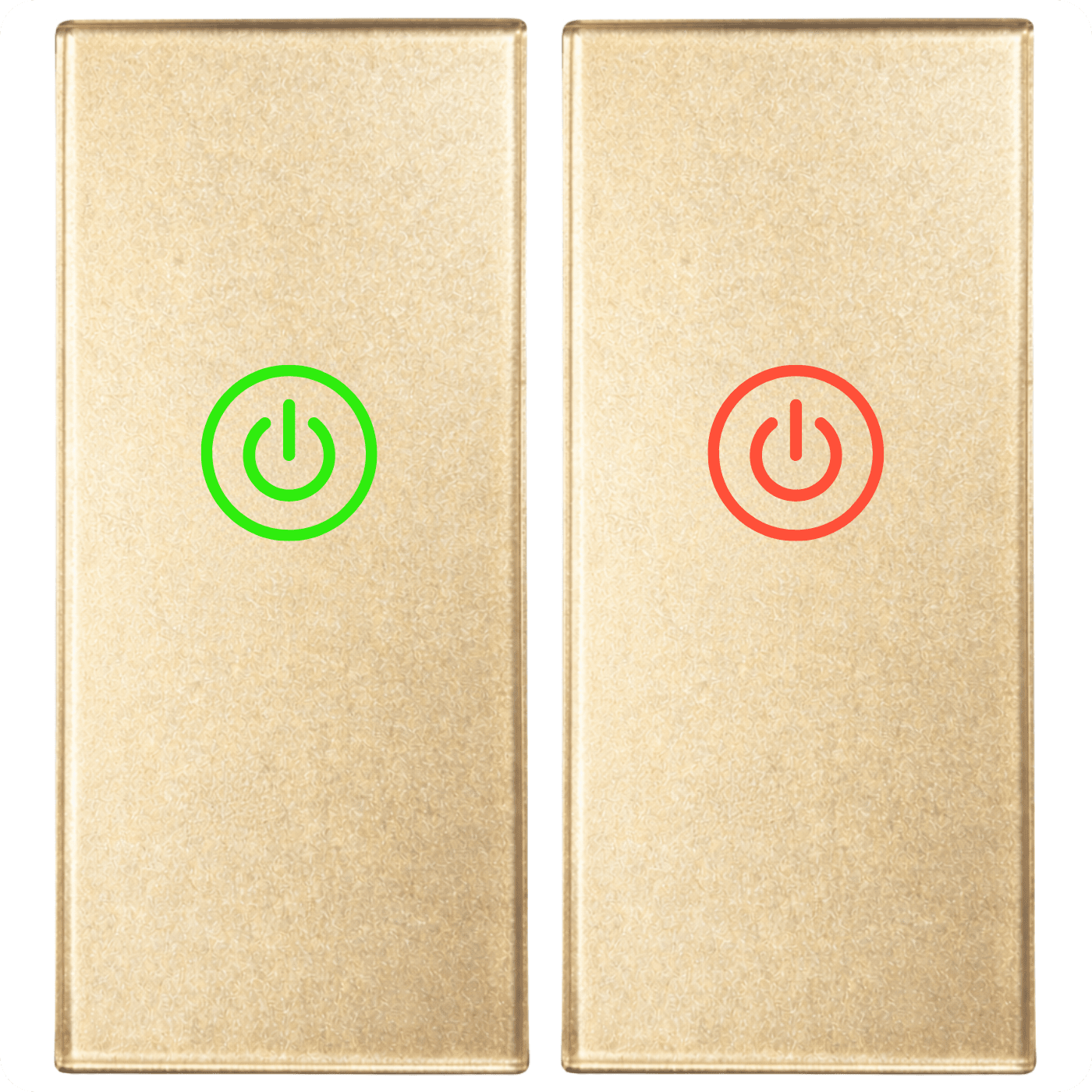

- Dioda LED: Tak (zielona - gotowość do pracy, czerwona - otwarcie drzwi)
- Kolor: Złoty
- Żywotność projektowana: 100000 przyciśnięć
- Montaż: Natynkowy

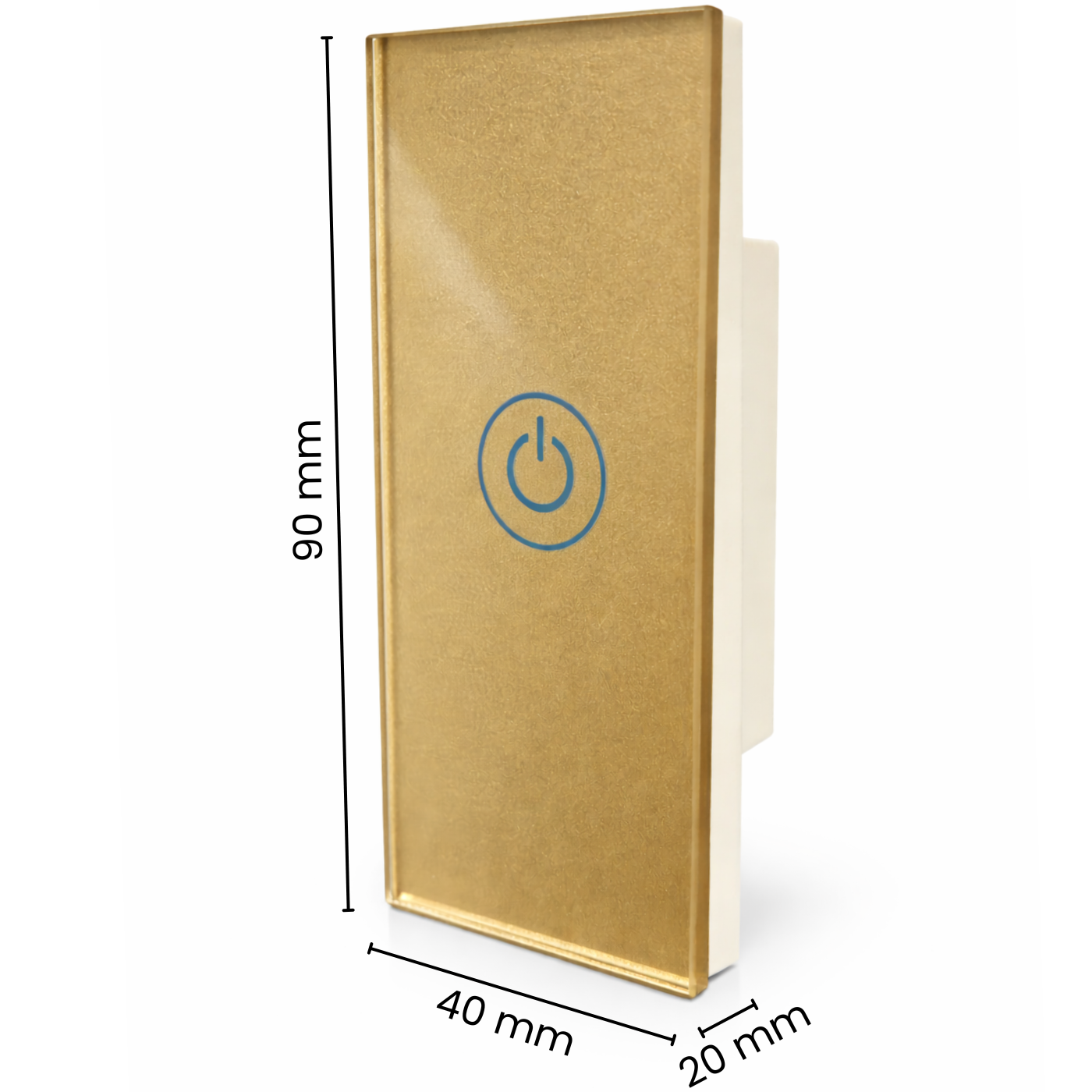

- Wymiary: 90 x 40 x 20 mm
- Waga: 82 g

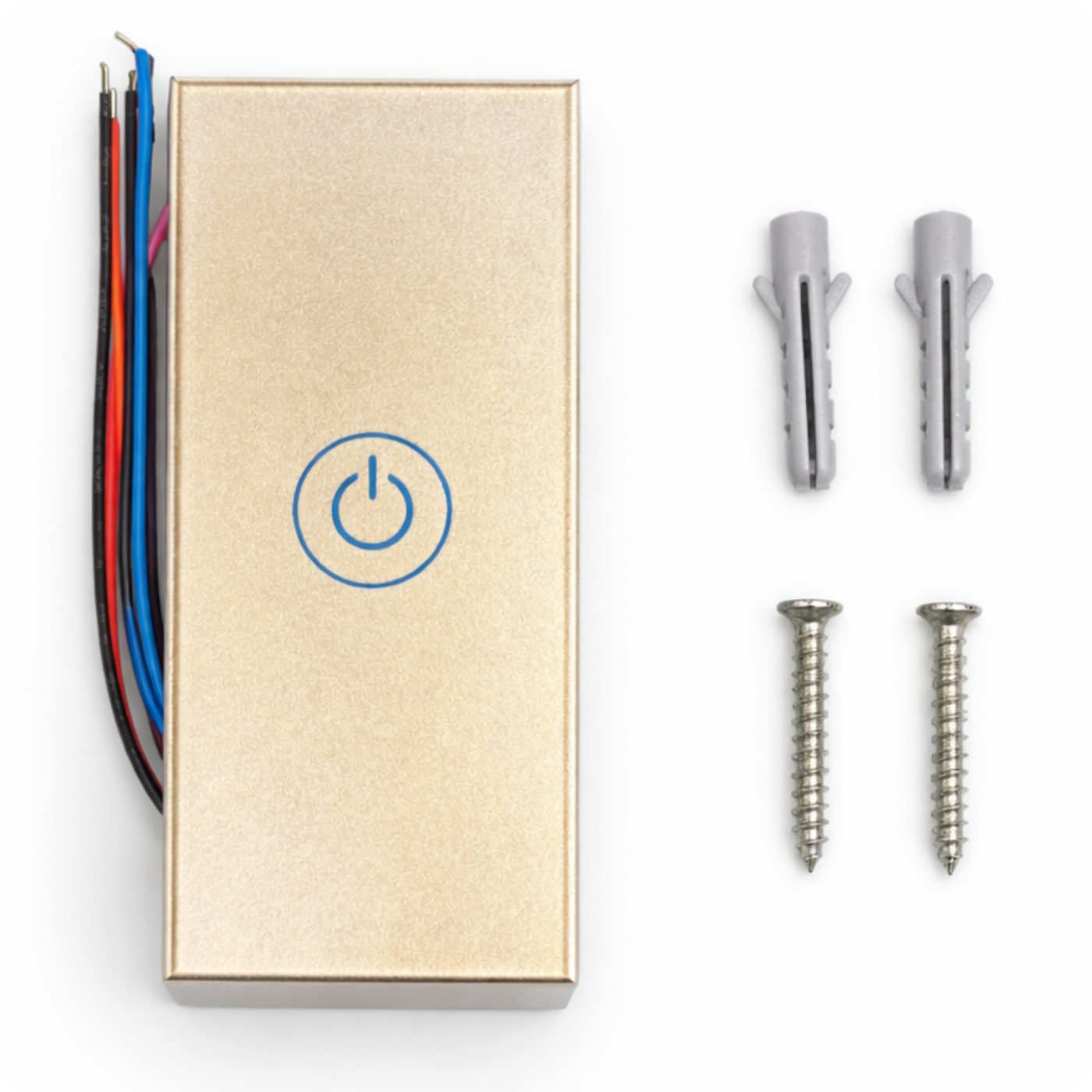

Zestaw zawiera
- 1x Przycisk wyjścia S40
- 1x Zestaw akcesoriów montażowych
- 1x Instrukcja obsługi
W naszej ofercie znajdziesz inne komplementarne produkty do systemów kontroli dostępu.
