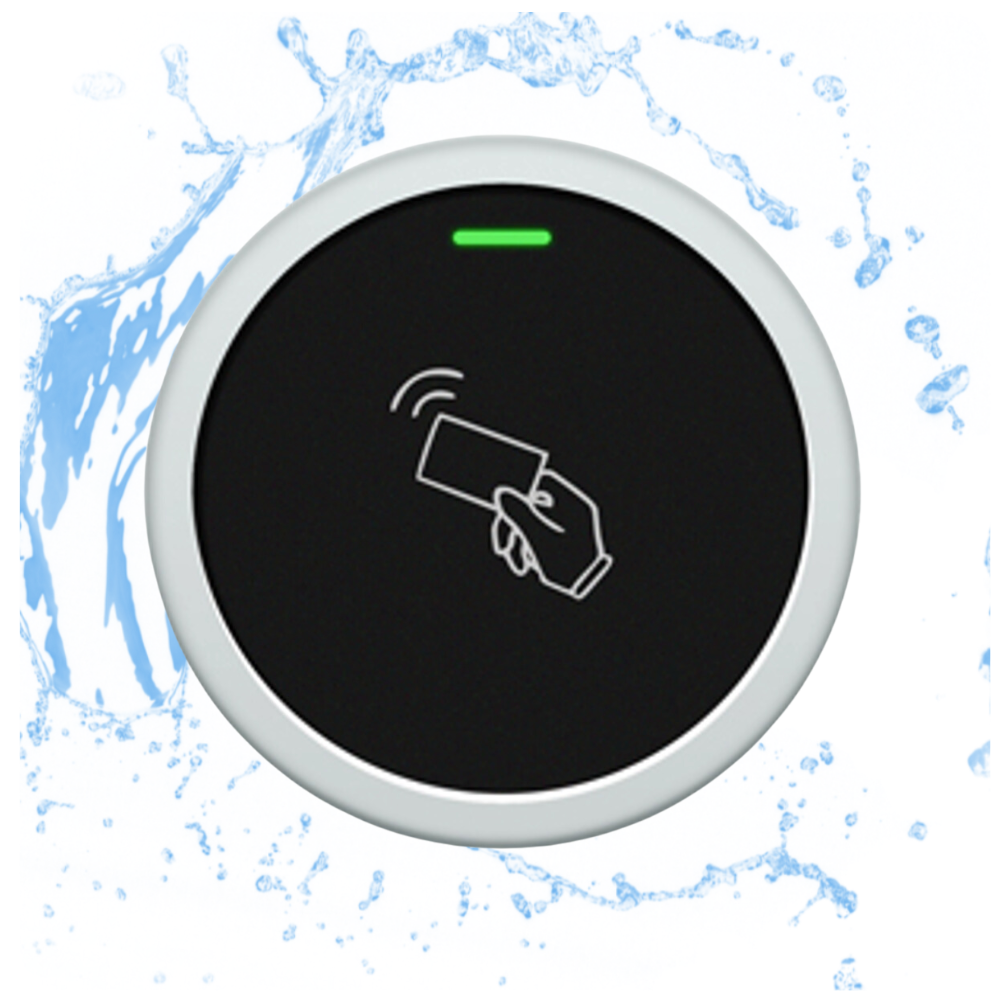

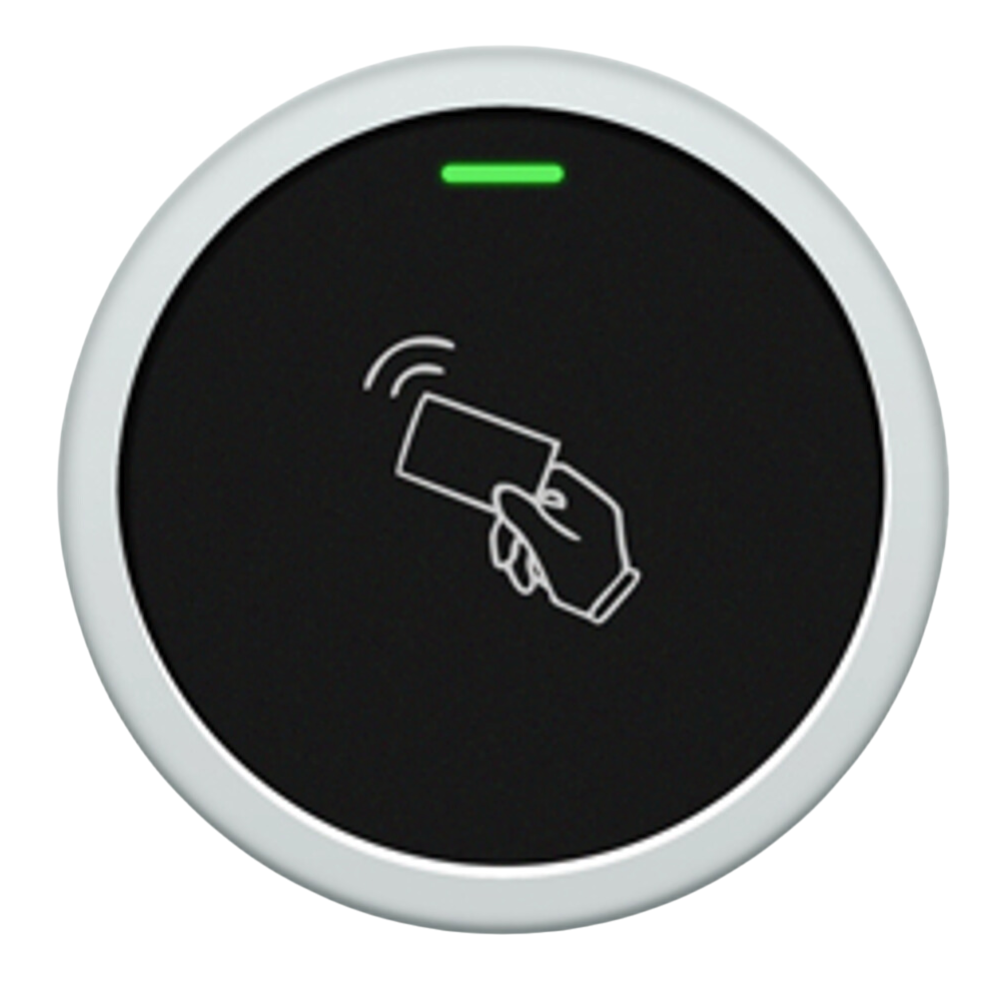

Zamek elektroniczny S7-BLE TTLock

Najważniejsze cechy

1. Wszechstronne odblokowywanie:

• Zbliżeniowa karta IC: Wygodne i szybkie odblokowanie zamka poprzez zbliżenie karty IC. Pojemność zamka to 2000 kart IC.

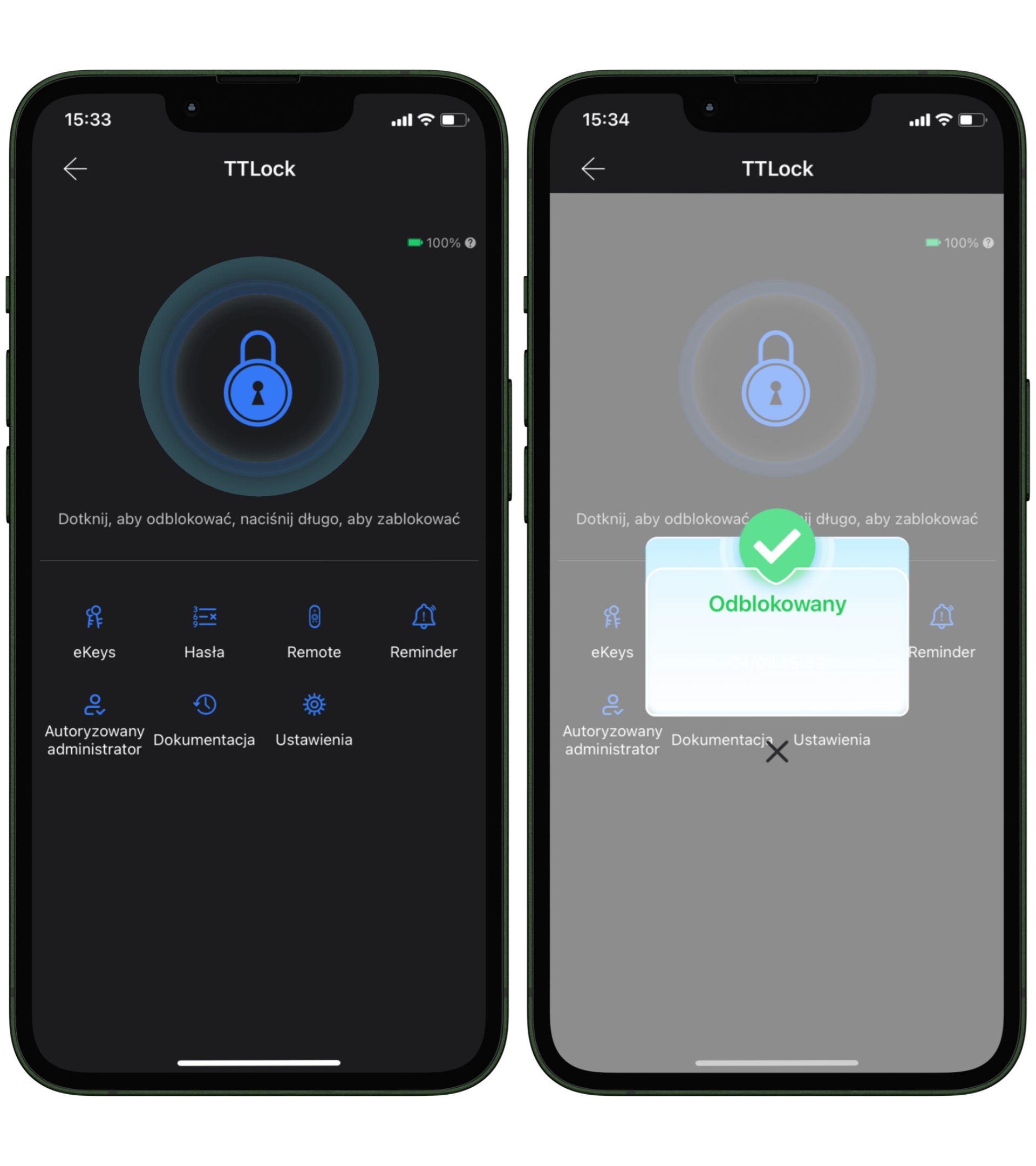

• Zdalne odblokowywanie: Możliwość otwierania drzwi zdalnie za pomocą aplikacji TTLock za pomocą przycisku (opcja dostępna przy zakupie bramki TTLock).
• Odblokowywanie poprzez pilot: Możliwość dodania pilotów do zdalnej kontroli zamka.

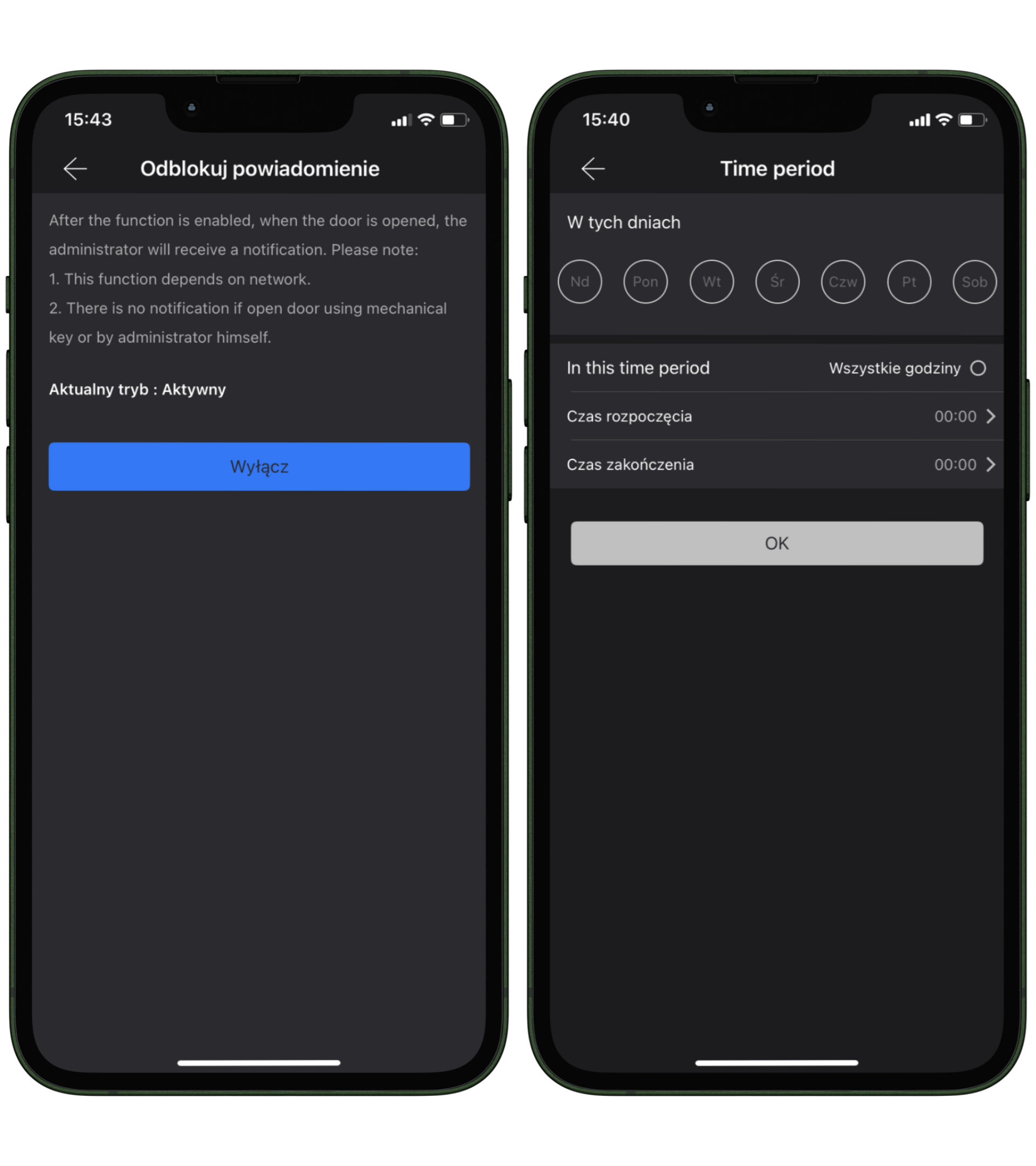

2. Powiadomienia: Aktywacja powiadomień w przypadku odblokowania zamka lub próby jego otwarcia siłą.

3. Funkcja zarządzania firmą: Zaawansowane funkcje zarządzania pracownikami poprzez przypisanie im kart RFID, co umożliwia monitorowanie przyjść i wyjść, generowanie raportów.

4. Automatyczne zamykanie: Dzięki funkcji auto-lock, zamek samoczynnie zabezpiecza drzwi po określonym czasie.

5. Integracja z systemami obsługi zarządzania dostępem do wynajmowanych przestrzeni. Szczególnie przydatne przy zarządzaniu wieloma pokojami przy wynajmie np. na platformie AirBnb

6. Funkcja awaryjna zablokowania dostępu do zamka, po włączeniu zamek będzie tylko dostępny poprzez fizyczny klucz. Co może zapewnić bezpieczeństwo w awaryjnych sytuacjach.

7. Odporność na wodę: Klasa wodoodporności IP67, idealna do zastosowań zewnętrznych.

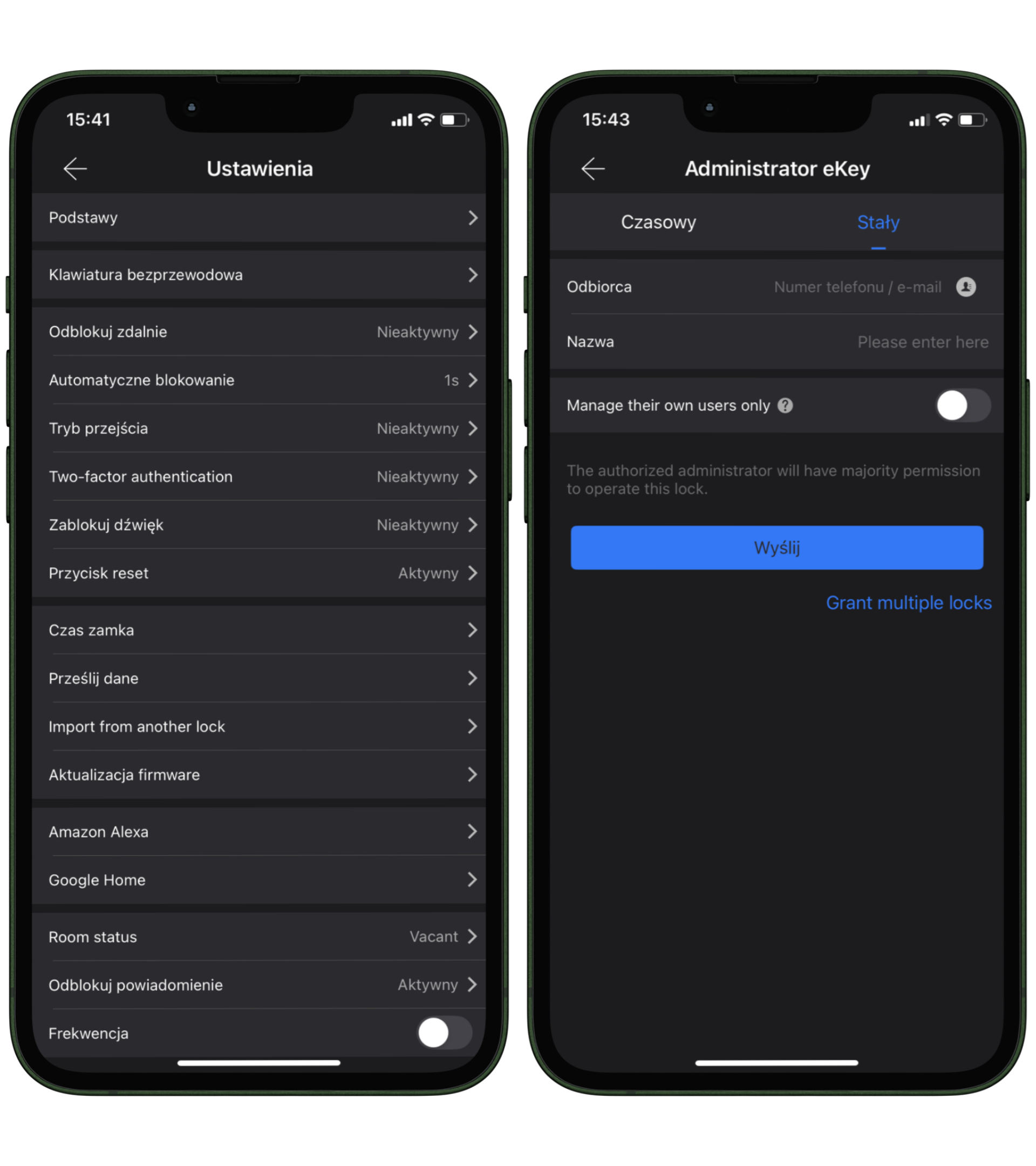

8. Prosta konfiguracja: Łatwy proces dodawania nowych użytkowników oraz zarządzanie dostępem przez aplikację TTLock.

9. Tryb otwartych drzwi: Umożliwia tymczasowe wyłączenie mechanizmu zamykania, co jest idealne podczas spotkań czy imprez.

10. Integracja z inteligentnym domem: Kompatybilność z Amazon Alexa i Google Home dla jeszcze większej wygody i kontroli głosowej.

11. Cicha praca: Możliwość wyciszenia dźwięków sygnalizacyjnych, zapewniająca komfort zwłaszcza w nocy.

12. Aktualizacje i bezpieczeństwo: Panel pozwala na łatwe aktualizacje oprogramowania, co gwarantuje dostęp do najnowszych funkcji i zabezpieczeń.

Aby połączyć się z panelem, postępuj zgodnie z poniższymi krokami:

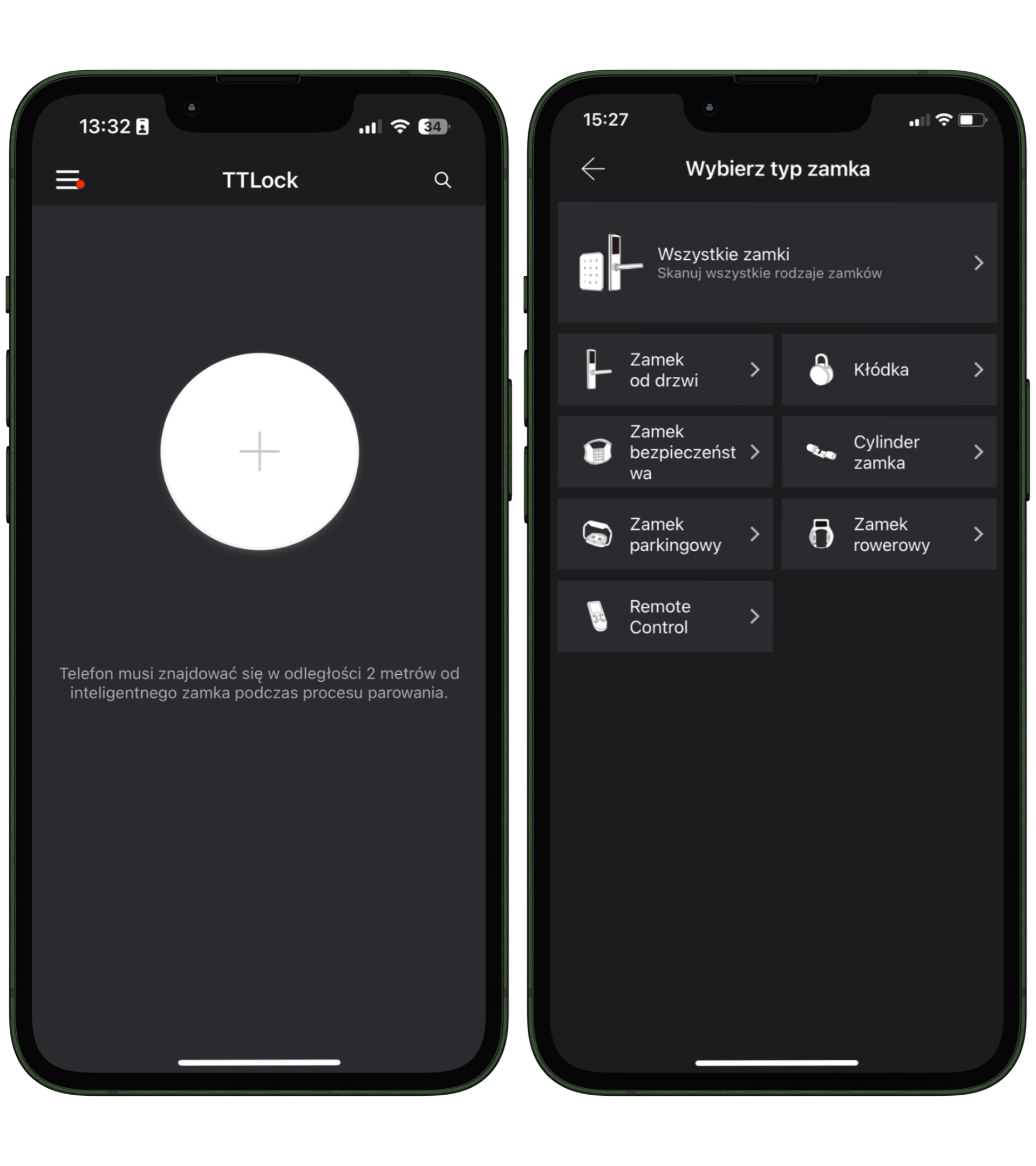

1. Upewnij się, że Twój telefon znajduje się w odległości nie większej niż 2 metry od inteligentnego zamka podczas procesu parowania.

2. Otwórz aplikację TTLock i wybierz opcję dodania nowego zamka, klikając przycisk "+".

3. Wybierz odpowiedni typ zamka z dostępnych opcji: zamek od drzwi, kłódka, zamek bezpieczeństwa, cylinder zamka, zamek parkingowy lub zamek rowerowy.

4. Aplikacja automatycznie wyszuka najbliższe zamki. Po znalezieniu Twojego zamka, wybierz go z listy.

5. Nadaj swojemu zamkowi odpowiednią nazwę, aby łatwo go zidentyfikować w przyszłości.

6. Proces parowania zakończy się sukcesem, a Twój zamek będzie gotowy do użycia.

Wodoodporność IP67

Wyróżnia się wodoodpornością, co czyni go idealnym rozwiązaniem do zastosowań zarówno wewnętrznych, jak i zewnętrznych.

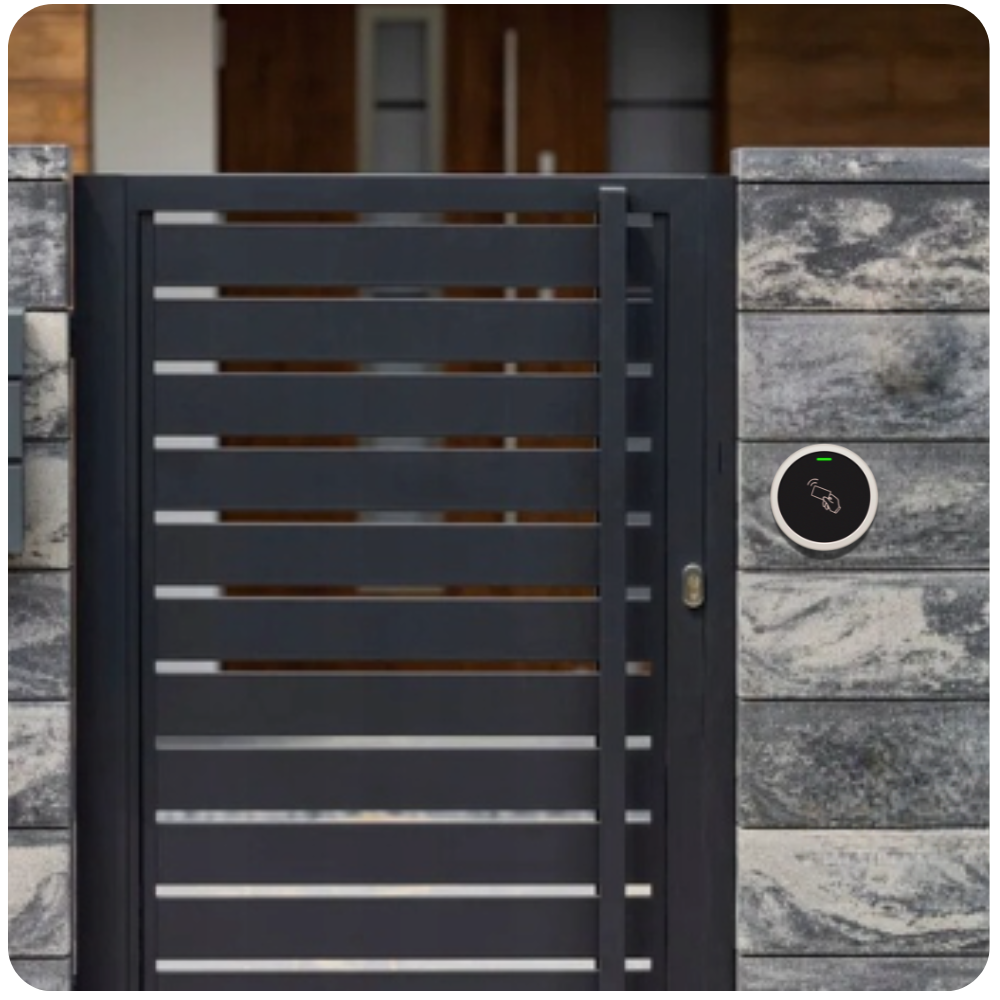

Dzięki wysokiej klasie wodoodporności, panel skutecznie działa w każdych warunkach pogodowych, od deszczowych dni po śnieżne zimy. Niezależnie od tego, czy montujesz go na bramie wejściowej, garażu czy drzwiach frontowych, możesz być pewien, że zamek zapewni niezawodną ochronę i trwałość przez wiele lat.

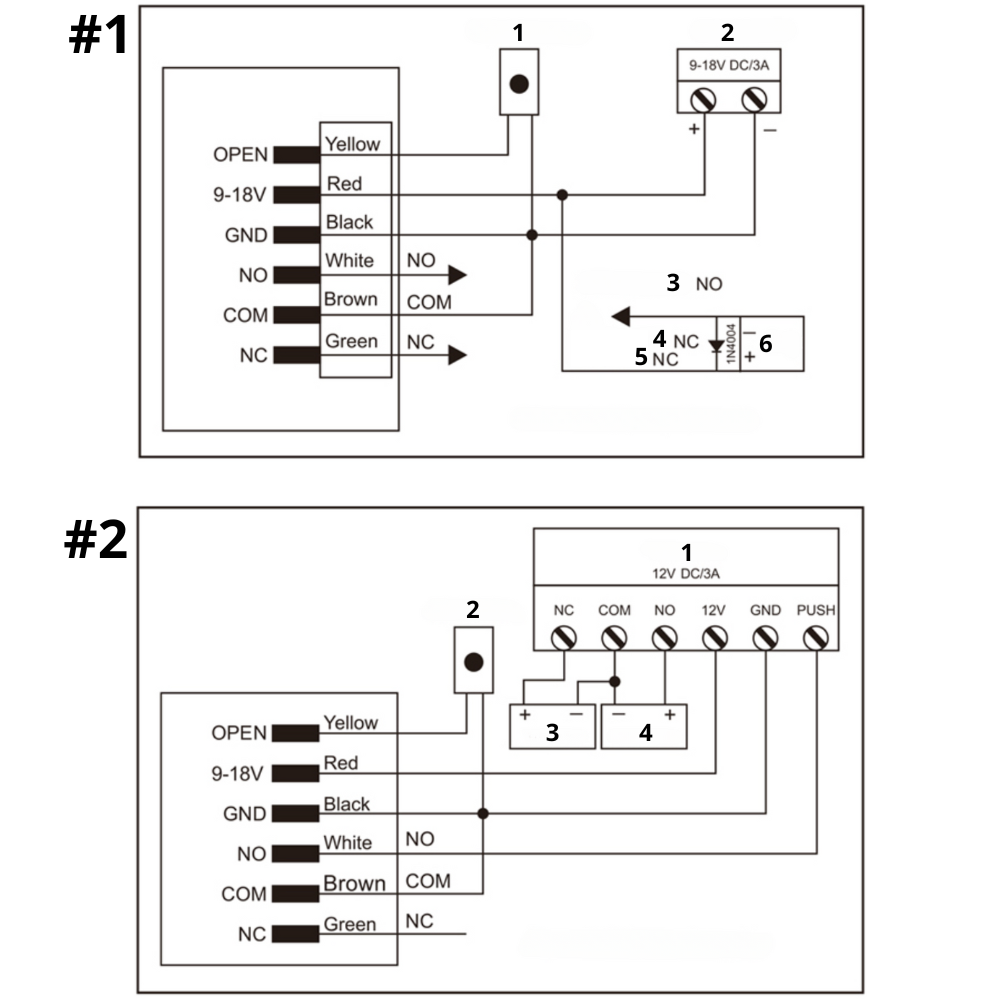

Schemat podłączeń

Opis możliwych podłączeń dla scenariusza #1 (Zasilanie standardowe)

1. OPEN (Żółty): Wyjście do odblokowania drzwi, sterowane przez kontroler (np. czytnik kart).
2. 9-18V (Czerwony): Zasilanie kontrolera, wymaga napięcia w zakresie od 9 do 18V.
3. GND (Czarny): Masa (uziemienie) dla całego układu.
4. NO (Biały): Wyjście normalnie otwarte, podłączane do zamka elektrycznego (np. zaczepu, który otwiera się po aktywacji).
5. COM (Brązowy): Wspólny punkt połączenia dla sygnałów sterujących zamkiem.
6. NC (Zielony): Wyjście normalnie zamknięte, może być użyte do podłączenia zamka elektromagnetycznego, który wymaga ciągłego zasilania w stanie zamkniętym.

Dodatkowe komponenty w scenariuszu #1

1. Exit Button: Przycisk wyjścia, umożliwiający ręczne otwarcie drzwi od wewnątrz.
2. 9-18V DC/3A: Zasilanie systemu
3. Electric Strike (NO): Zaczep elektryczny, normalnie otwarty, otwiera się po zamknięciu obwodu.
4. Electric Bolt (NC): Zamek elektromagnetyczny, normalnie zamknięty, otwierany po rozłączeniu obwodu.
5. EM Lock (NC): Zamek elektromagnetyczny, normalnie zamknięty, otwierany po rozłączeniu obwodu.
6. Zamek

Opis możliwych podłączeń dla scenariusza #2 (Zasilanie zewnętrznym kontrolerem zasilającym)

1. OPEN (Żółty): Wyjście do odblokowania drzwi, sterowane przez kontroler.
2. 9-18V (Czerwony): Zasilanie kontrolera.
3. GND (Czarny): Masa (uziemienie) dla całego systemu.
4. NO (Biały): Wyjście normalnie otwarte, połączone z elektrycznym zamkiem (np. elektrycznym ryglem).
5. COM (Brązowy): Wspólny punkt połączenia dla sygnałów sterujących zamkiem.
6. NC (Zielony): Wyjście normalnie zamknięte, używane do zamków elektromagnetycznych.

Dodatkowe komponenty w scenariuszu #2

1. Power Supply (12V DC/3A): Zasilanie systemu, specjalny zasilacz o napięciu 12V i natężeniu 3A.
2. Exit Button: Przycisk wyjścia, umożliwiający ręczne otwarcie drzwi.
3. Electric Bolt: Zaczep, podłączony zgodnie z wymaganiami instalacji.
4. Electric Strike: Zamek elektryczny, podłączony zgodnie z wymaganiami instalacji.

Specyfikacja techniczna

• Model: S7-BLE
• Bluetooth: BLE Bluetooth (BLE 4.1)
• Kompatybilność z telefonami: Android 4.3 / iOS 7.0 i nowsze
• Pojemność użytkowników kart: 1000
• Typ karty: 13.56 MHz Mifare, karta M1
• Zasięg odczytu karty: 2-4 cm
• Napięcie robocze: 12V DC
• Prąd roboczy: ≤80mA
• Obciążenie wyjściowe blokady: ≤2A
• Zakres temperatury pracy: -20°C do +60°C
• Wilgotność robocza: 0%RH do 85%RH
• Zastosowanie zewnętrzne: Wodoodporny, IP66
• Materiał: Stop cynku

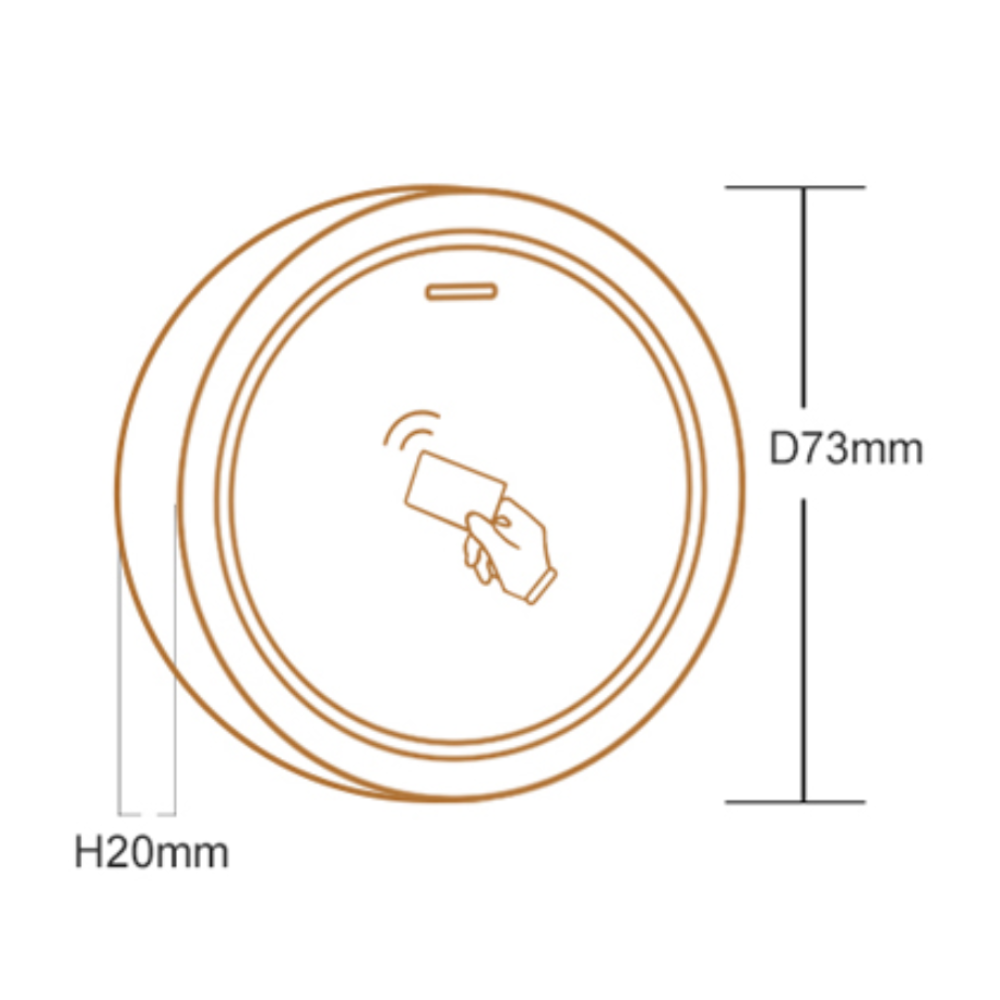

• Wymiary: Średnica 73 mm, grubość 20 mm
• Waga jednostkowa: 180g
• Waga wysyłkowa: 260g

Zestaw zawiera

• 1x Panel dostępu S7-BLE
• 1x Zestaw akcesoriów do montażu
• 1x Instrukcja obsługi

Instrukcja w j. polskim w wersji elektronicznej dostępna w załączniku do pobrania. Znajdziesz ją pod naszym opisem produktu.
