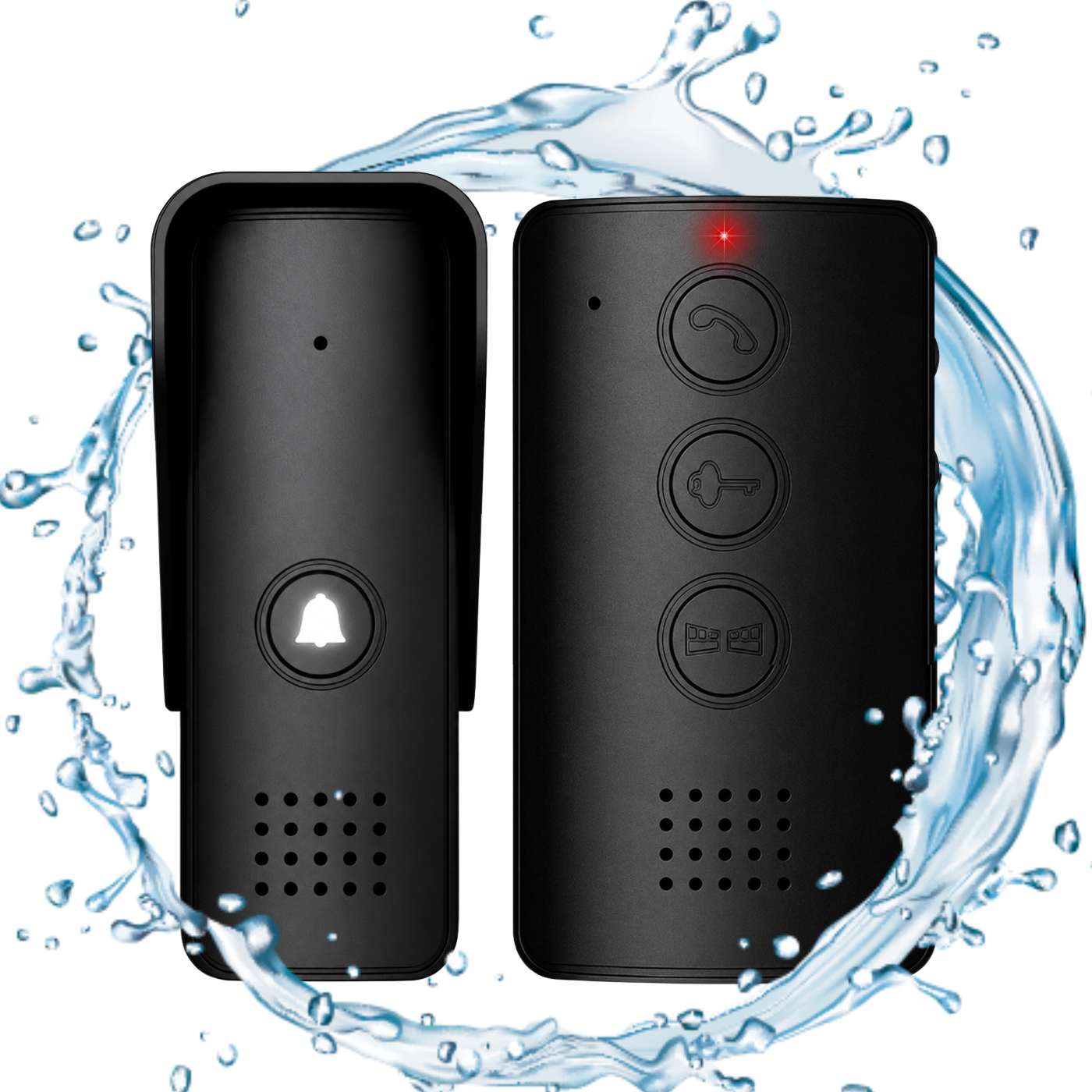

Domofon przewodowy JD-3221RN

Kluczowe funkcje

1. Wodoszczelność IP44 – Domofon jest odporny na deszcz i wodę rozbryzgową, dzięki czemu idealnie nadaje się do użytku na zewnątrz.

2. Dwukierunkowa komunikacja głosowa – Rozmawiaj z osobą przy wejściu w czasie rzeczywistym — słyszysz gościa, a on słyszy Ciebie.

3. Sterowanie furtką i bramą – Urządzenie posiada przycisk otwierania furtki oraz dodatkowy przycisk do obsługi bramy lub drugiego wejścia, w zależności od instalacji.

4. Głośnomówiąca jednostka wewnętrzna – Wygodna obsługa bez słuchawki. Wystarczy nacisnąć przycisk rozmowy, aby rozpocząć komunikację.

5. Regulacja głośności – Możliwość regulacji głośności rozmowy oraz głośności dzwonka pozwala dostosować urządzenie do warunków otoczenia.

6. Montaż natynkowy – Jednostka zewnętrzna montowana jest natynkowo, co ułatwia instalację i ogranicza konieczność ingerencji w ścianę.

7. Zasilanie 12 V – Standardowe i bezpieczne napięcie zasilania zapewnia stabilną pracę systemu oraz niskie zużycie energii.

8. Podświetlenie nocne – Smukła konstrukcja i podświetlany przycisk dzwonka sprawiają, że urządzenie prezentuje się stylowo na elewacji każdego domu.

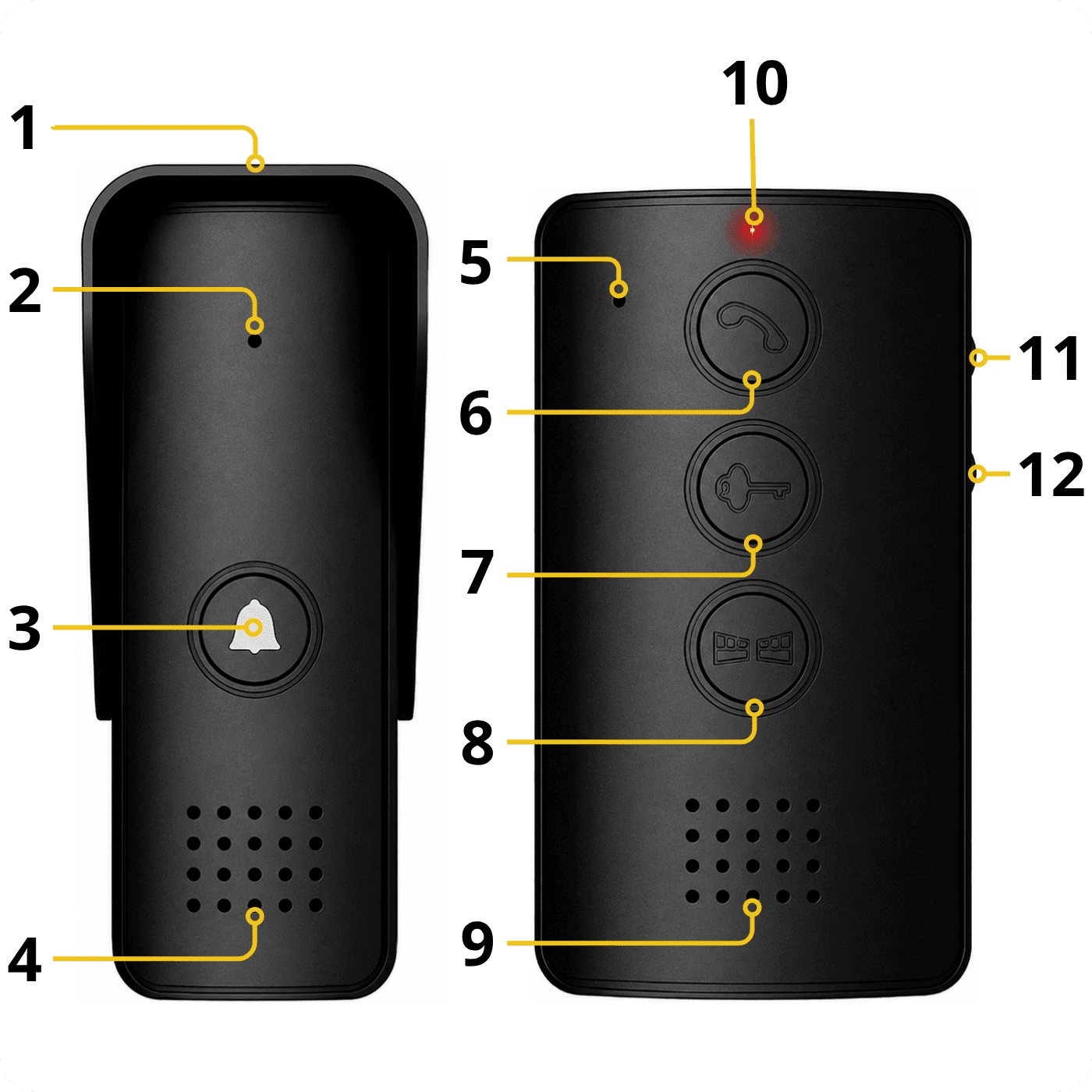

Elementy urządzenia

1. Osłona przeciwdeszczowa
2. Mikrofon
3. Podświetlany przycisk wywołania dzwonka
4. Głośnik
5. Mikrofon
6. Przycisk rozmowy
7. Przycisk otwierania furtki
8. Przycisk otwierania bramy
9. Głośnik
10. Wskaźnik LED
11. Regulacja głośności rozmowy
12. Regulacja głośności dzwonka

Instalacja

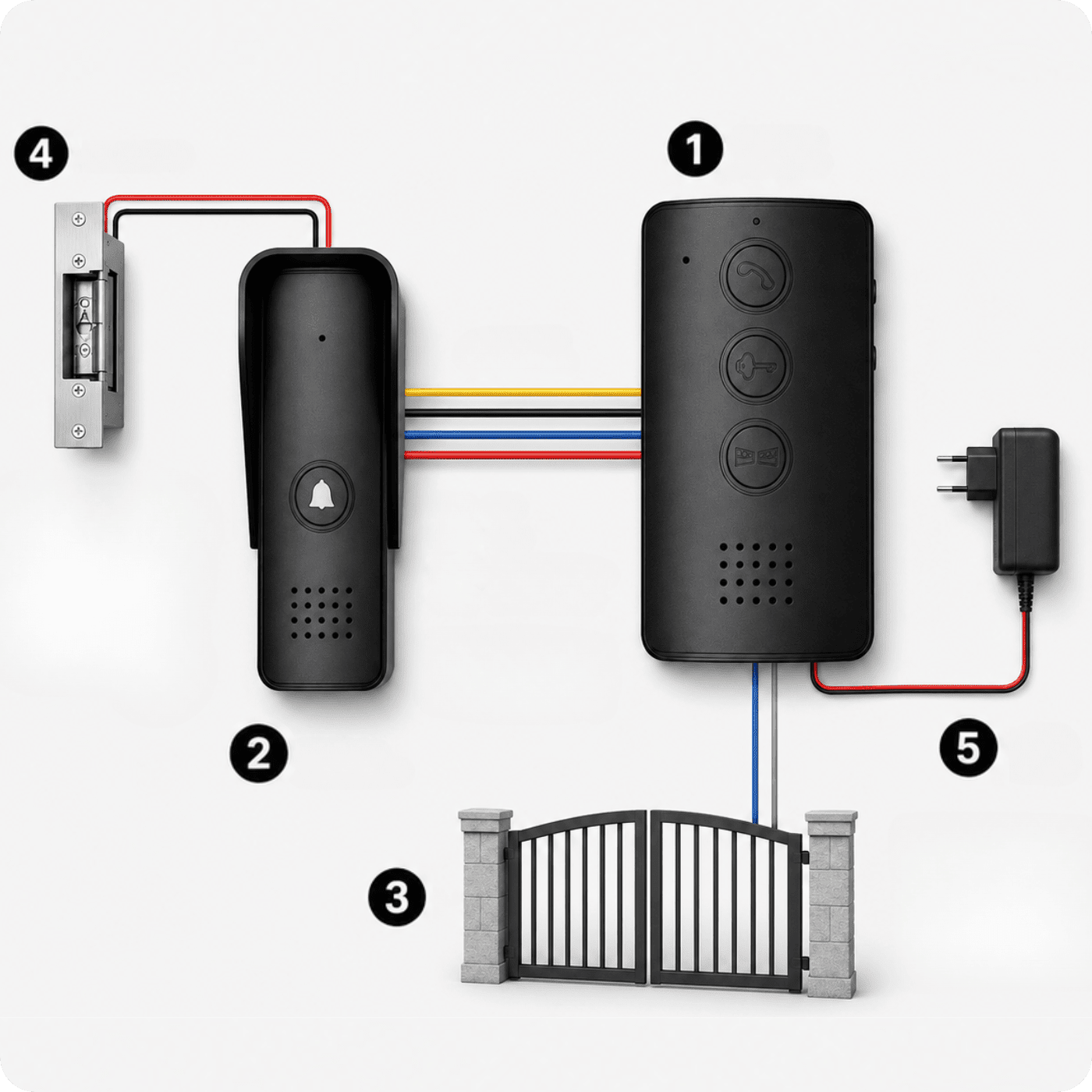

System JD-3221RN działa w oparciu o proste połączenie przewodowe między jednostką wewnętrzną a panelem zewnętrznym.

Do podstawowej instalacji wystarczy połączenie 4-przewodowe: 1–1 audio, 2–2 masa/GND, 3–3 zasilanie otwarcia elektrozaczepu oraz 4–4 zasilanie jednostki zewnętrznej. Dzięki temu domofon umożliwia rozmowę z osobą przy wejściu, zdalne otwieranie furtki oraz sterowanie bramą.

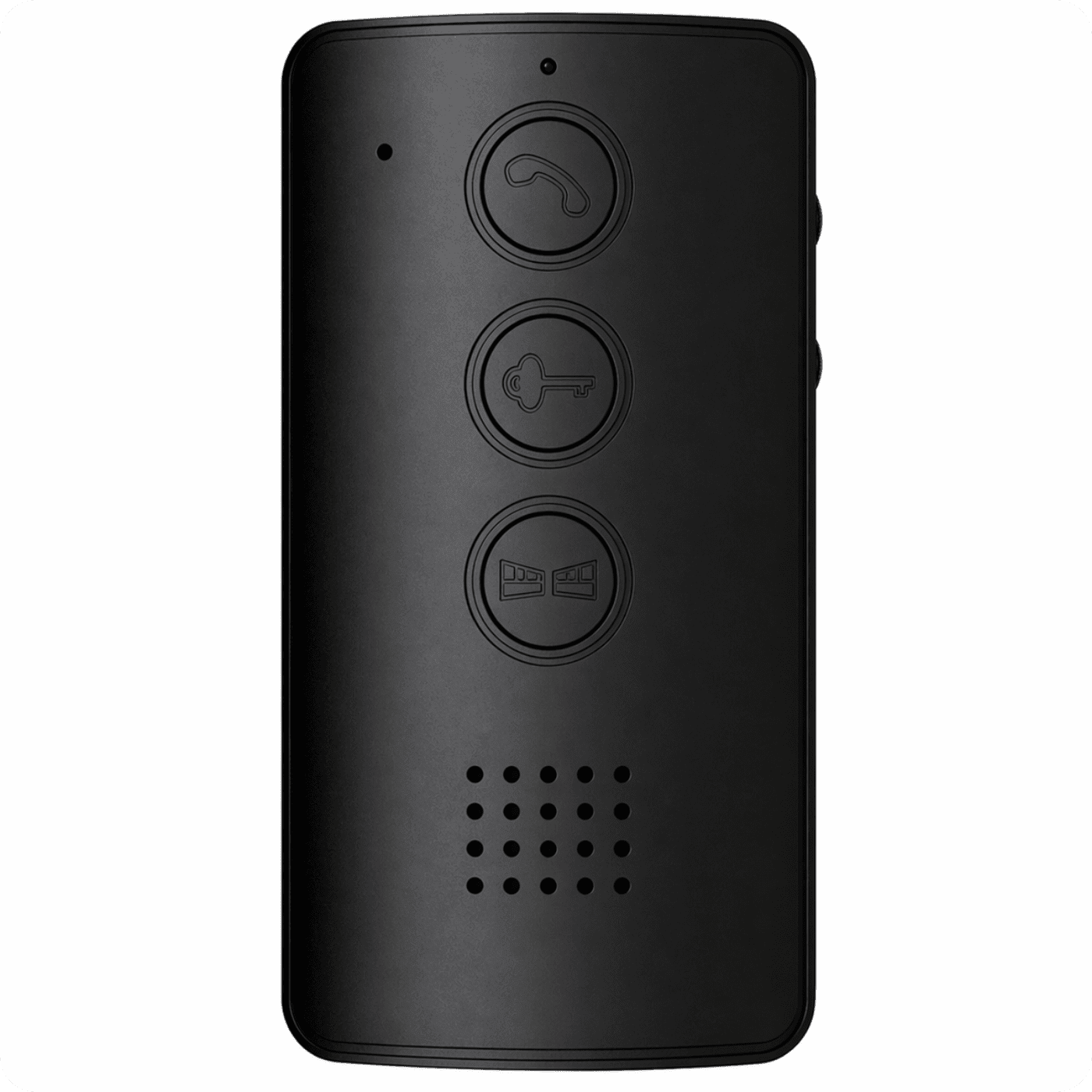

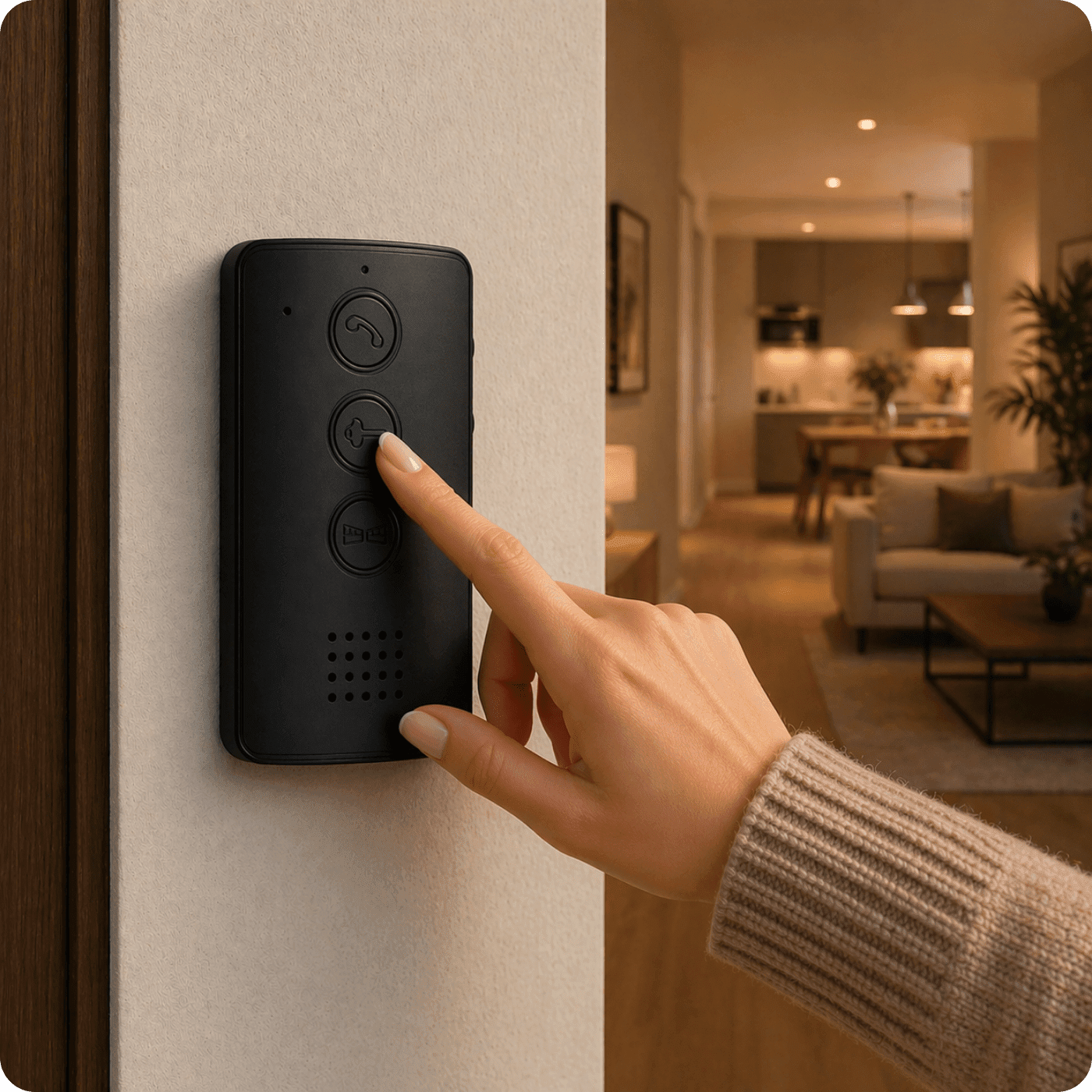

1. Jednostka wewnętrzna – Służy do prowadzenia rozmowy z gościem oraz obsługi otwierania furtki i bramy.

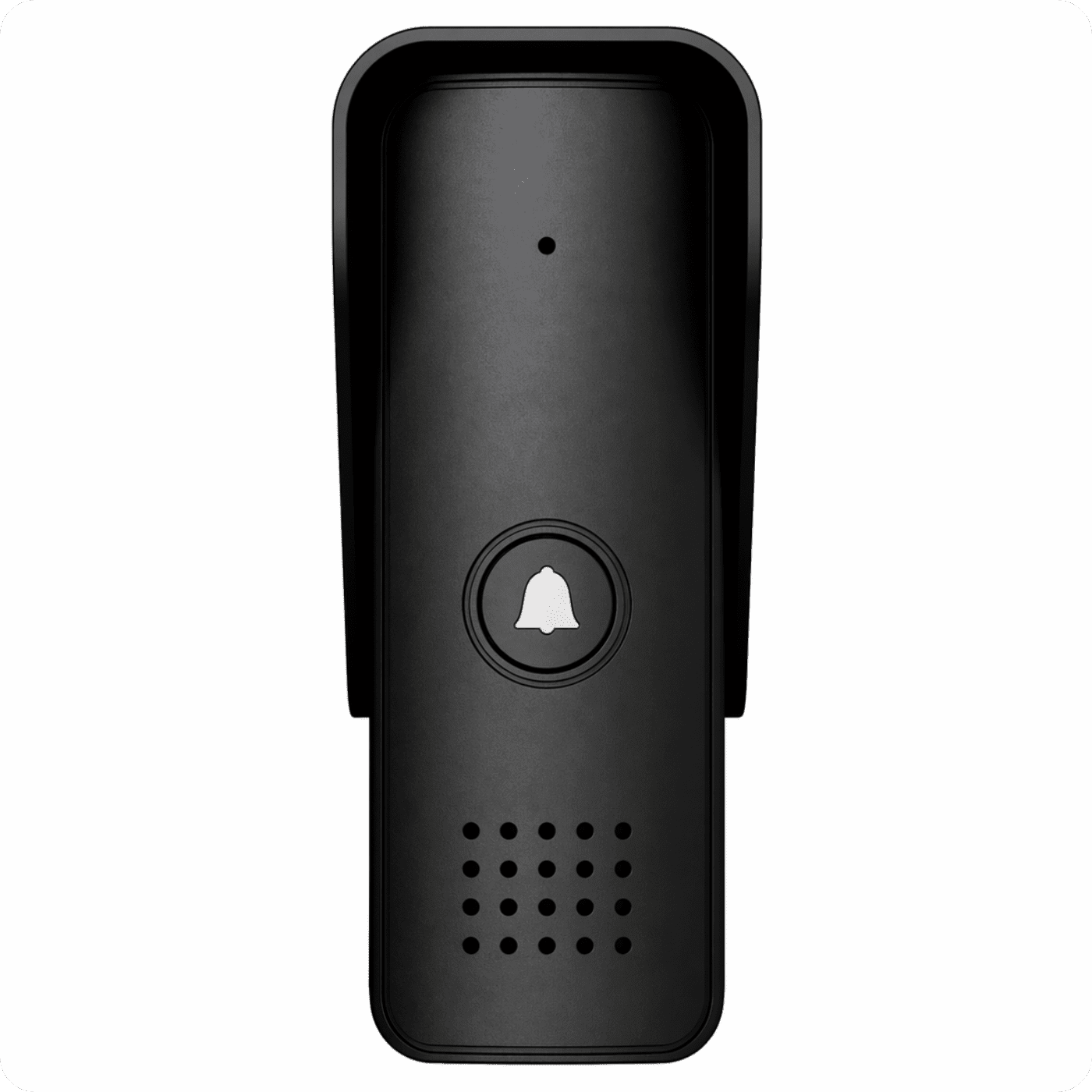

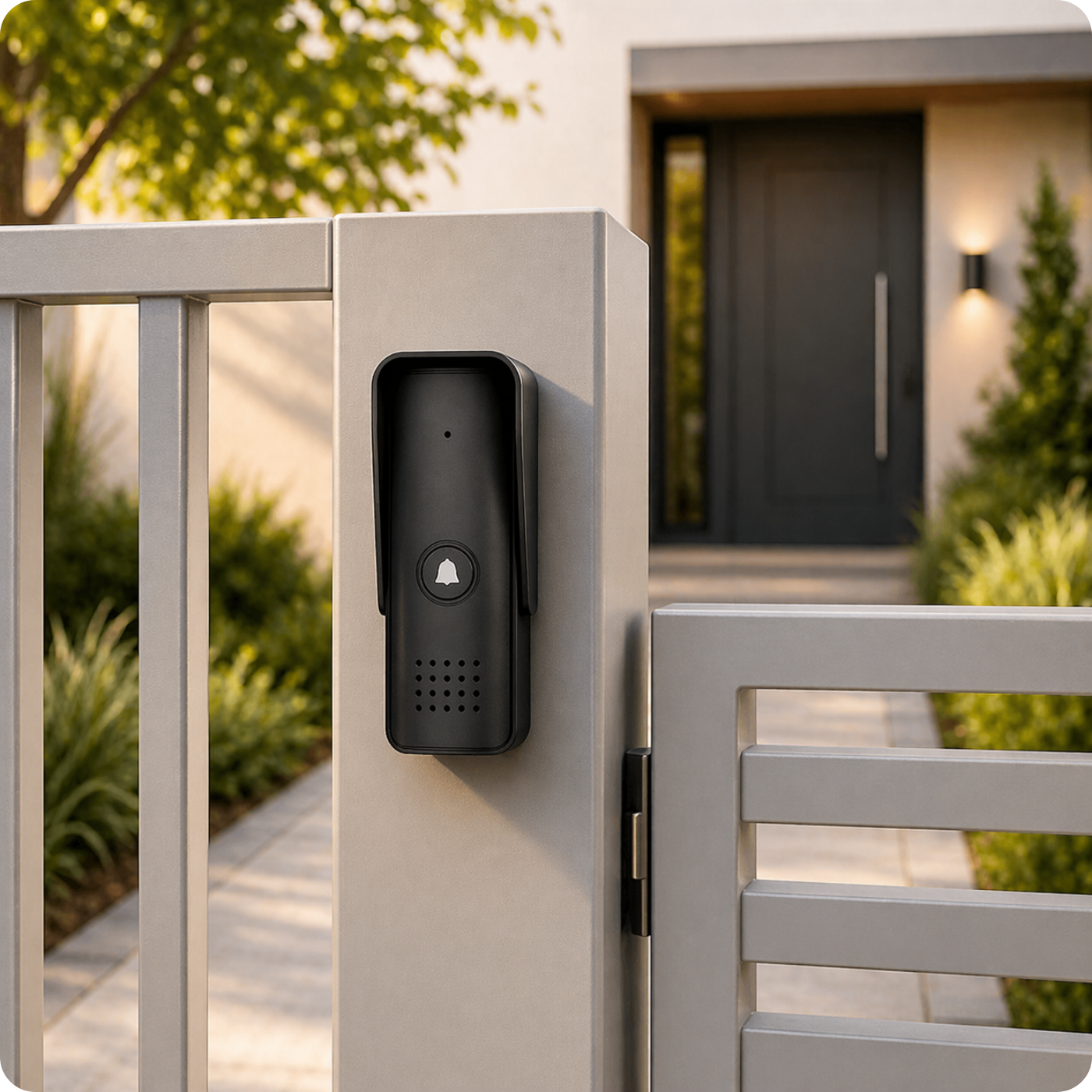

2. Jednostka zewnętrzna – Montowana przy wejściu na posesję. Wyposażona jest w przycisk wywołania, mikrofon i głośnik.

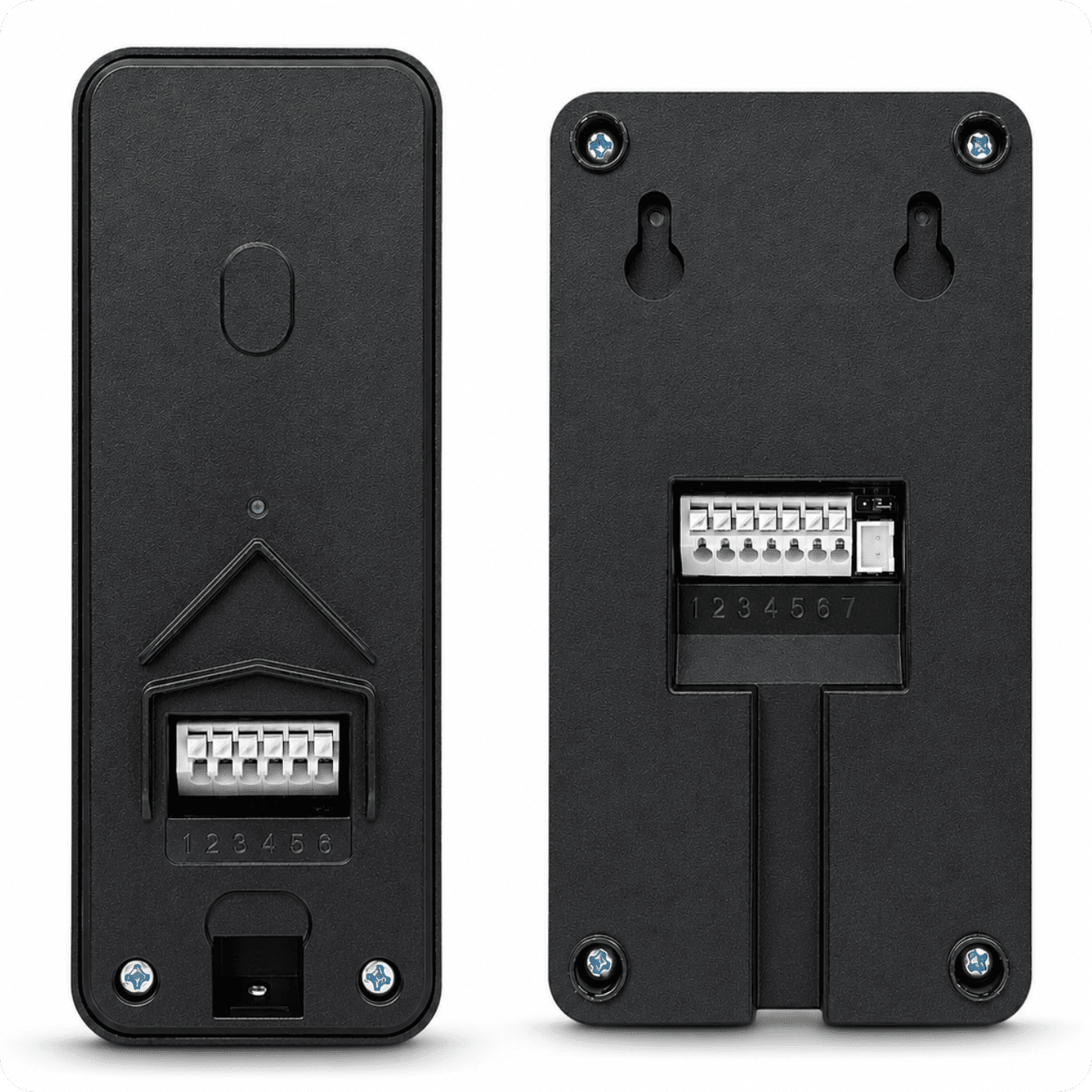

3. Brama – Domofon posiada osobne wyjście do sterowania bramą. Zaciski 6/7 w jednostce wewnętrznej działają jako styk NO, czyli styk normalnie otwarty. Jest to wyjście beznapięciowe — po naciśnięciu przycisku otwierania bramy następuje zwarcie styków, które może sterować automatyką bramy lub innym urządzeniem.
4. Elektrozaczep furtki – Może zostać podłączony bezpośrednio do jednostki zewnętrznej. Domofon obsługuje elektrozaczepy DC 12 V o poborze prądu do 3 A.
5. Zasilacz DC 12 V – Zasila system domofonu. Przy zastosowaniu elektrozaczepu 12 V DC o poborze poniżej 3 A cały układ może pracować na zasilaczu dołączonym do zestawu.

Elektrozaczep nie jest częścią zestawu i należy dobrać go osobno do planowanej instalacji.

Zalecane przewody: RVV 4 × 0,2 mm² do 15 m, RVV 4 × 0,5 mm² do 50 m oraz RVV 2 × 1,0 mm² dla połączenia elektrozaczepu z jednostką zewnętrzną na odcinku do 10 m.

Specyfikacja techniczna

• Klasa wodoodporności: IP44
• Ilość melodii: 1, regulacja głośności
• Audio: Dwukierunkowe, mikrofon + głośnik
• Maksymalny czas rozmowy: 120 sekund
• Czas otwarcia drzwi: Około 3 sekundy
• Zasilanie: DC 12 V, 1-2A (w zestawie)
• Pobór mocy (czuwanie): 1 W
• Pobór mocy (praca): 8 W
• Głośność: 70 dB
• Temperatura pracy: -10°C do + 50°C
• Wilgotność: 10% - 90%

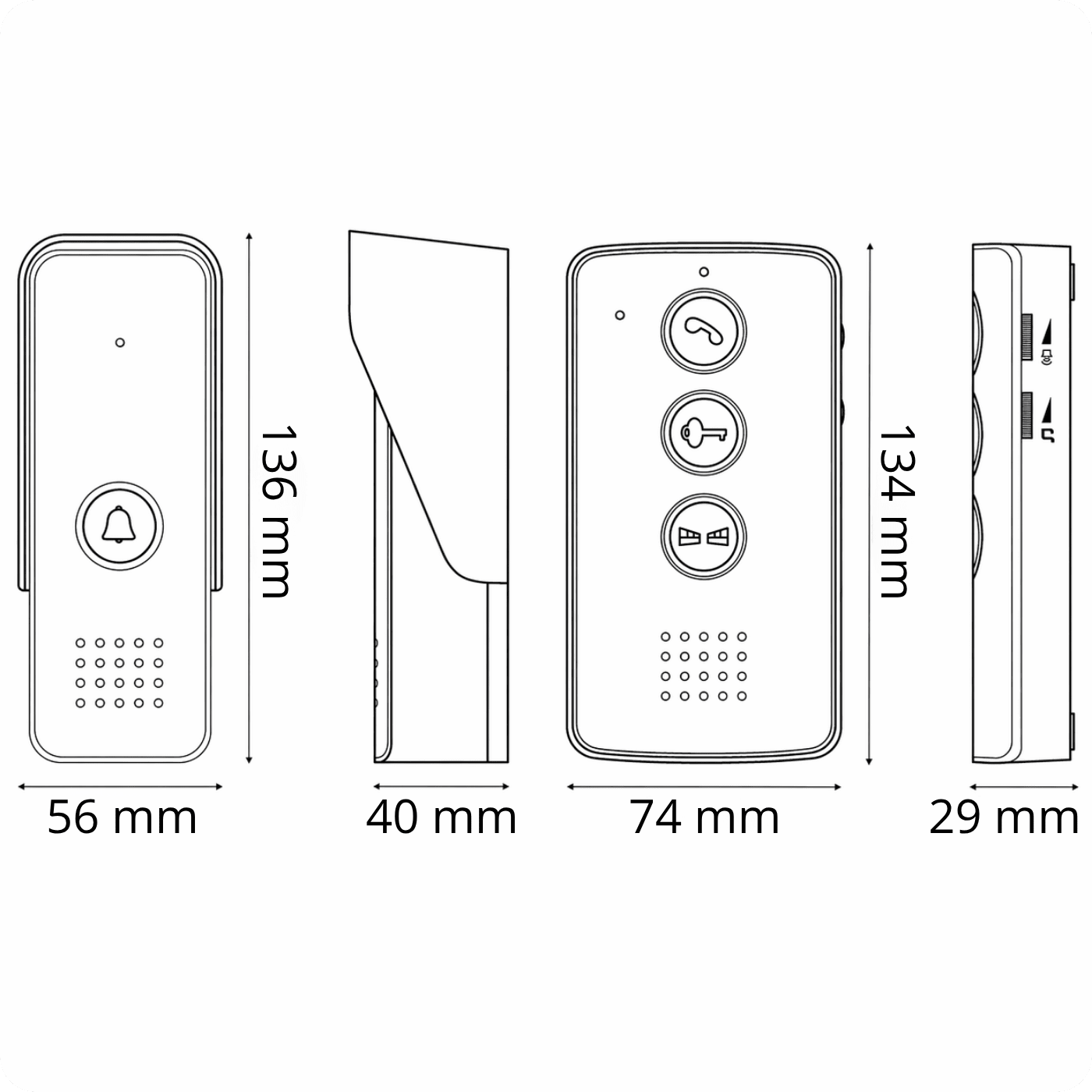

• Wymiary jednostki wewnętrznej: 74 x 29 x 134 mm
• Wymiary jednostki zewnętrznej: 56 x 40 x 136 mm
• Waga jednostki wewnętrznej: 111 g
• Waga jednostki zewnętrznej: 173 g

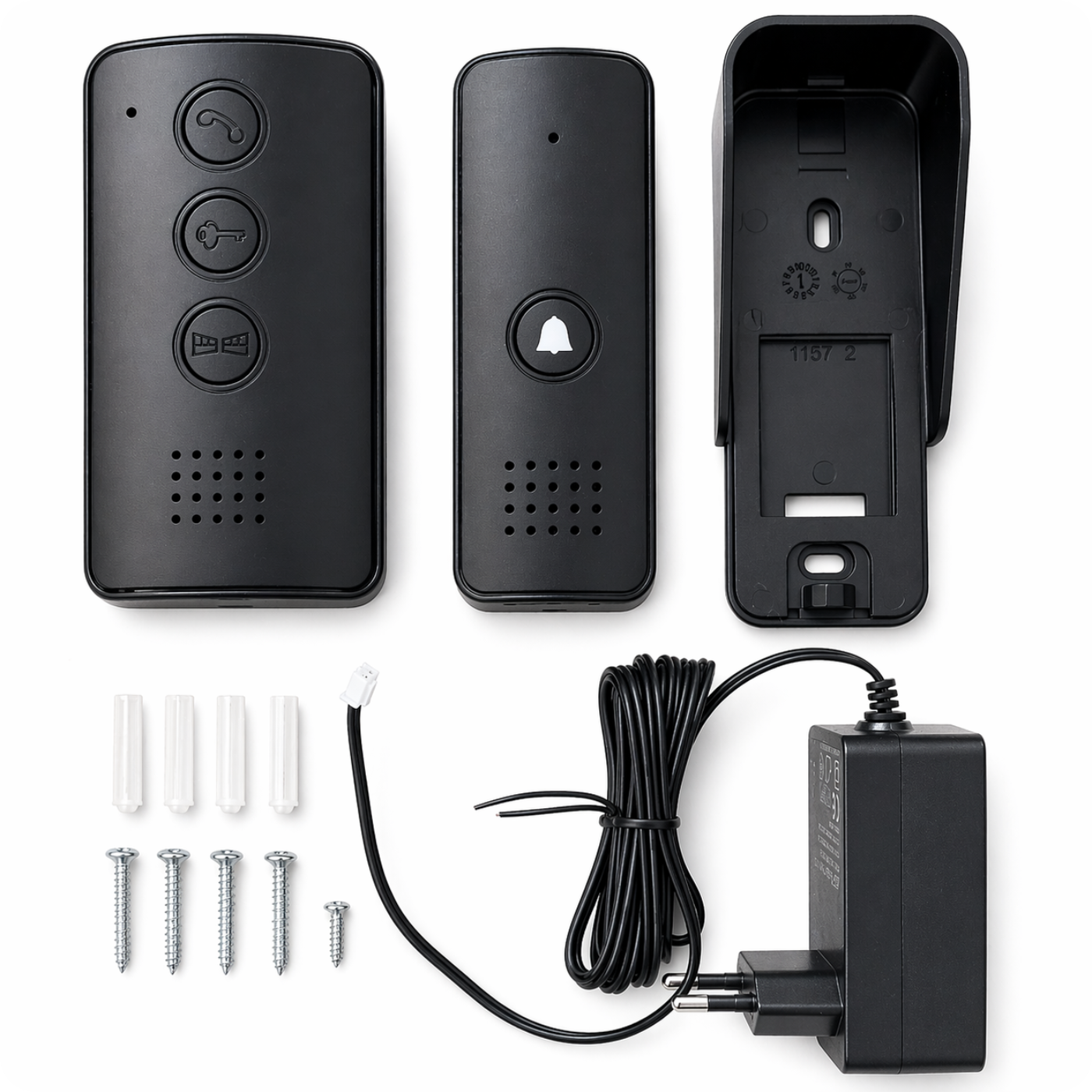

Zestaw zawiera

• 1x Jednostka wewnętrzna
• 1x Jednostka zewnętrzna
• 1x Osłona przeciwdeszczowa
• 1x Zasilacz z przewodami
• 1x Akcesoria do montażu
• 1x Instrukcja obsługi

UWAGA: Elektrozaczep oraz jego zasilacz nie są częścią zestawu i należy je dokupić osobno.
