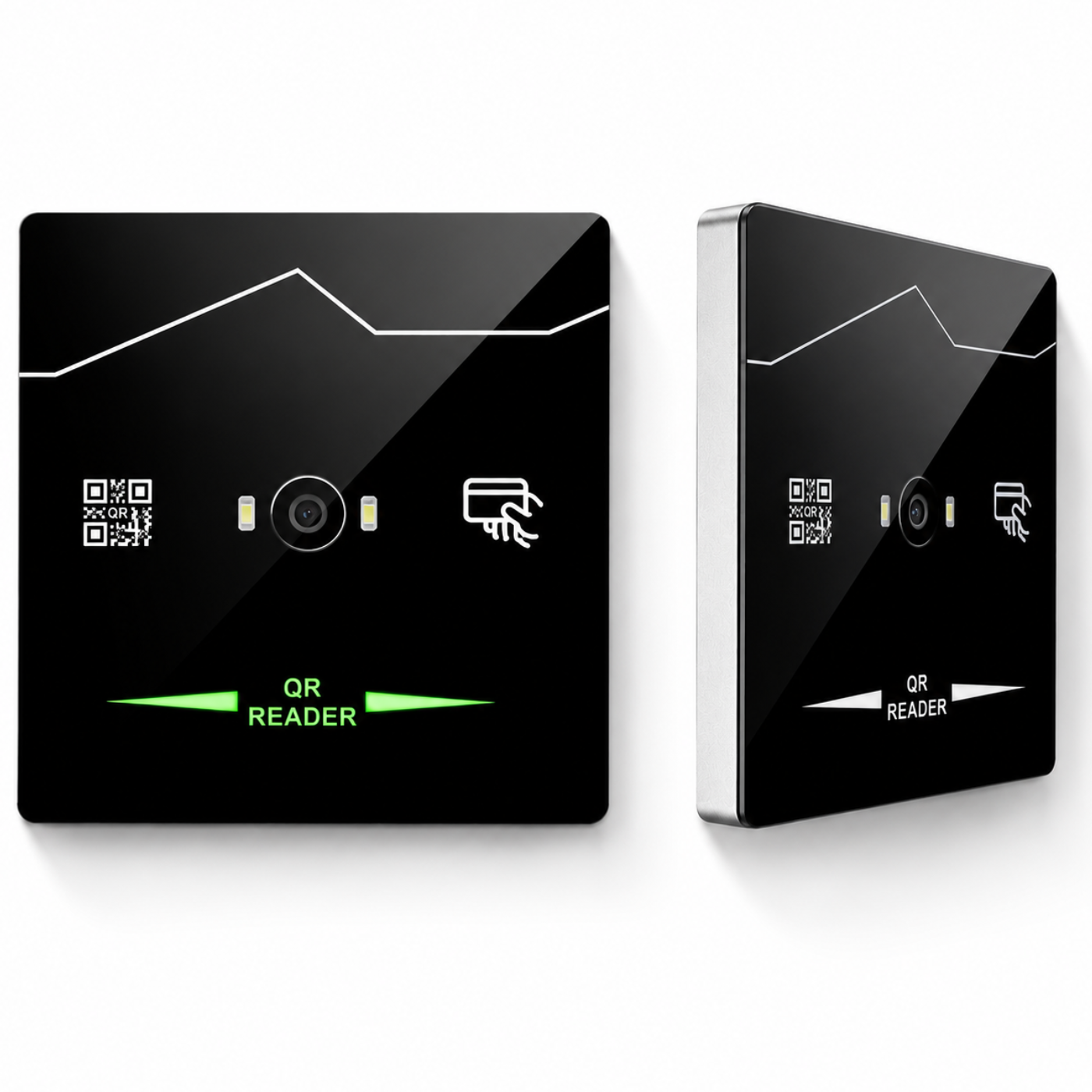

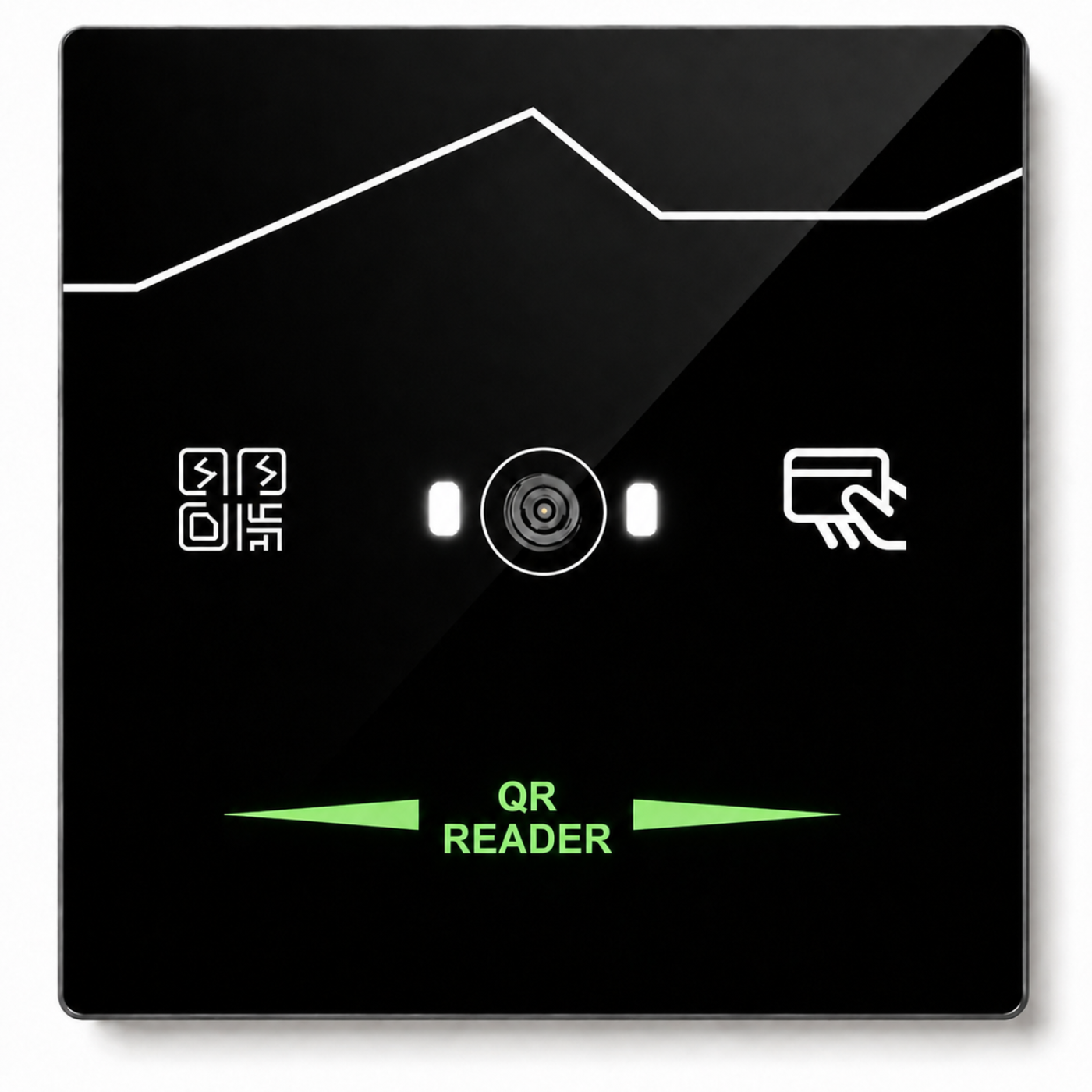

Czytnik kodów QR QR-703 Wiegand TCP/IP
Profesjonalny czytnik QR-703 Wiegand TCP/IP marki Spreest umożliwia szybką identyfikację użytkowników za pomocą kodów QR, kodów kreskowych, kodów 2D oraz kart Mifare IC 13,56 MHz.
Urządzenie zostało zaprojektowane do integracji z systemami kontroli dostępu, bramkami obrotowymi, rejestracją czasu pracy (RCP) oraz nowoczesnymi systemami automatyki budynkowej.
Dzięki obsłudze Wiegand i Ethernet TCP/IP może współpracować zarówno z klasycznymi kontrolerami dostępu, jak i własnymi aplikacjami sieciowymi.
Kluczowe cechy
1. Wiele metod indentyfikacji – Czytnik obsługuje kody QR, kody 2D, kody kreskowe oraz karty Mifare IC 13,56 MHz.
2. Komunikacja Wiegand i TCP/IP – Urządzenie można zintegrować z kontrolerami dostępu oraz systemami sieciowymi.
3. Wiele trybów pracy – Czytnik obsługuje TCP Client, TCP Server, UDP Client, UDP Server, HTTP Client, MQTT Client oraz Modbus Gateway.
4. Łatwa konfiguracja – Parametry można ustawić przez sieć Ethernet lub port UART, zależnie od potrzeb instalacji.
5. DHCP lub statyczny adres IP – Urządzenie pozwala pracować z dynamicznym albo ręcznie ustawionym adresem sieciowym.
6. Szybki odczyt – Czytnik sprawnie rozpoznaje kody i karty, co ułatwia codzienne korzystanie z systemu dostępu.
7. Elastyczna integracja – Obsługa wielu protokołów komunikacyjnych pozwala dopasować urządzenie do różnych środowisk i instalacji.
8. Monitoring połączenia – Obsługa pakietów heartbeat pozwala kontrolować poprawność komunikacji z systemem nadrzędnym.
9. Aktualizacja firmware – Możliwość aktualizacji oprogramowania pozwala korzystać z nowych funkcji urządzenia.
Integracja z systemami kontroli dostępu
Czytnik może współpracować z:
- Kontrolerami dostępu Wiegand
- Systemami kontroli dostępu TCP/IP

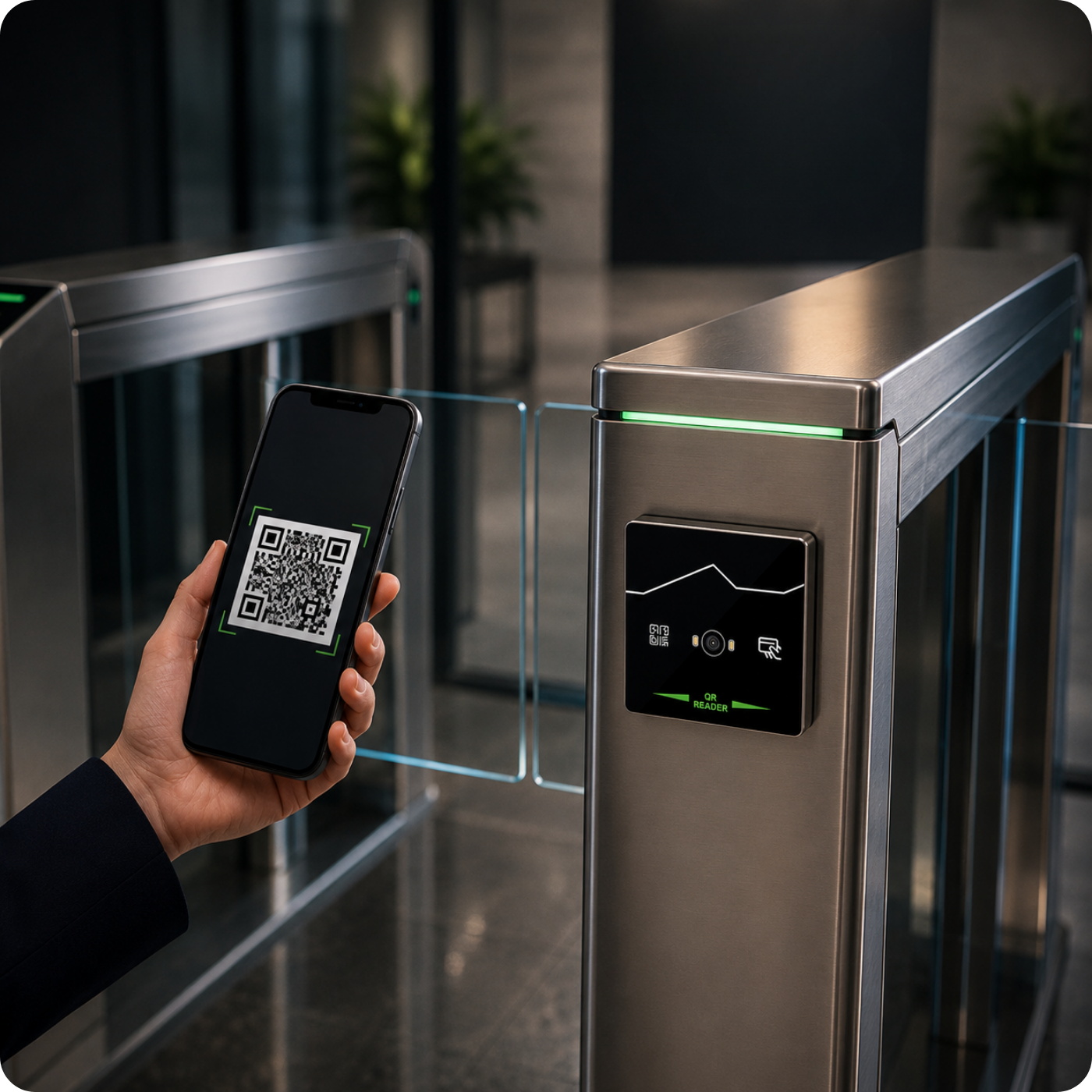

- Bramkami obrotowymi (tripodami)
- Furtkami i drzwiami wejściowymi
- Elektrozaczepami
- Zamkami elektromagnetycznymi
- Systemami rejestracji czasu pracy (RCP)
- Systemami hotelowymi
- Systemami biletowymi
- Aplikacjami własnymi wykorzystującymi TCP, UDP, HTTP, MQTT lub Modbus
Przykładowy sposób działania

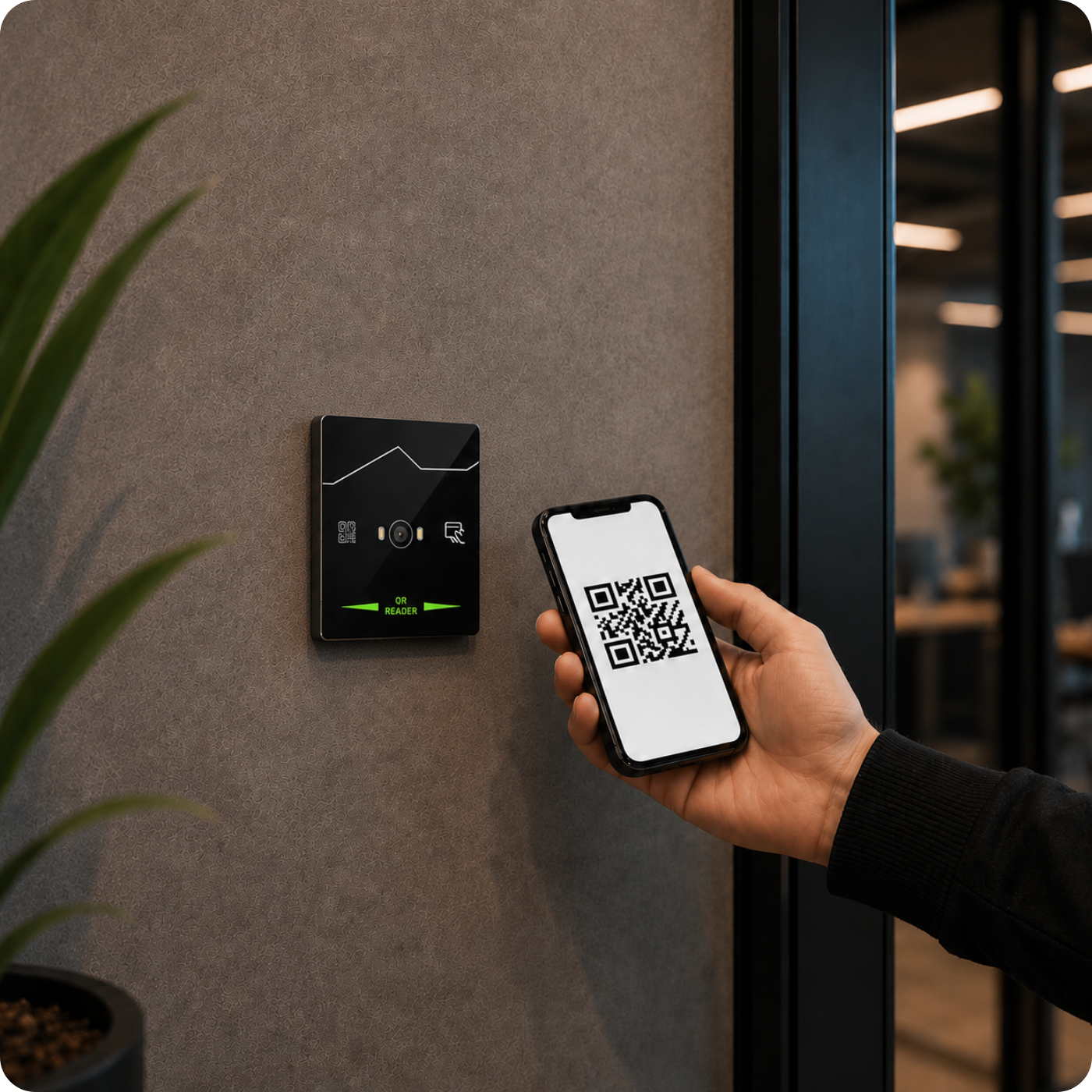

- Użytkownik prezentuje kod QR lub kartę zbliżeniową Mifare.
- Czytnik odczytuje identyfikator.
- Dane są przesyłane do kontrolera dostępu lub systemu nadrzędnego.
- System weryfikuje uprawnienia użytkownika.
- Następuje odblokowanie przejścia, drzwi, furtki lub bramki obrotowej.
Zastosowania

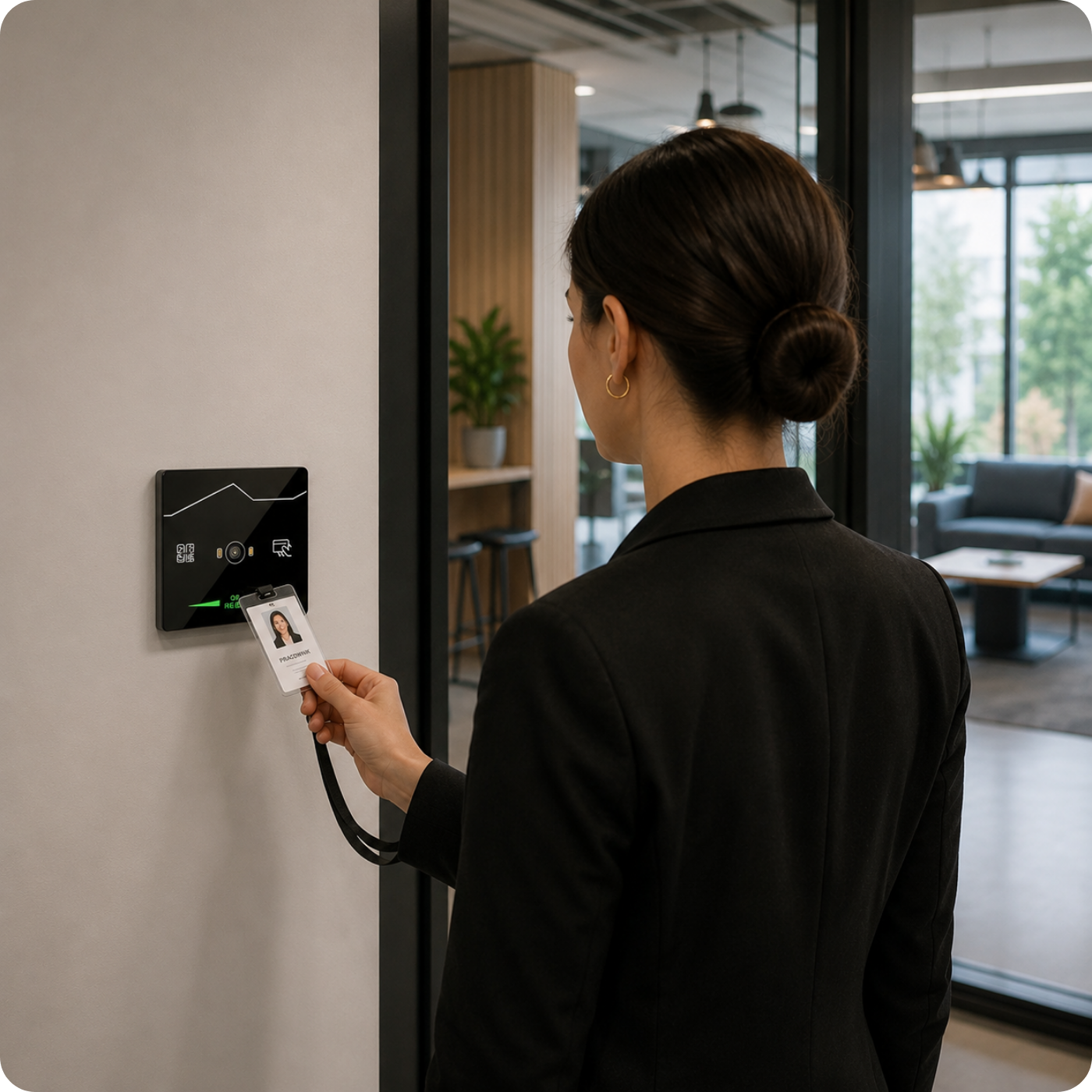

- Biura i budynki firmowe – Kontrola dostępu pracowników, gości oraz rejestracja czasu pracy.

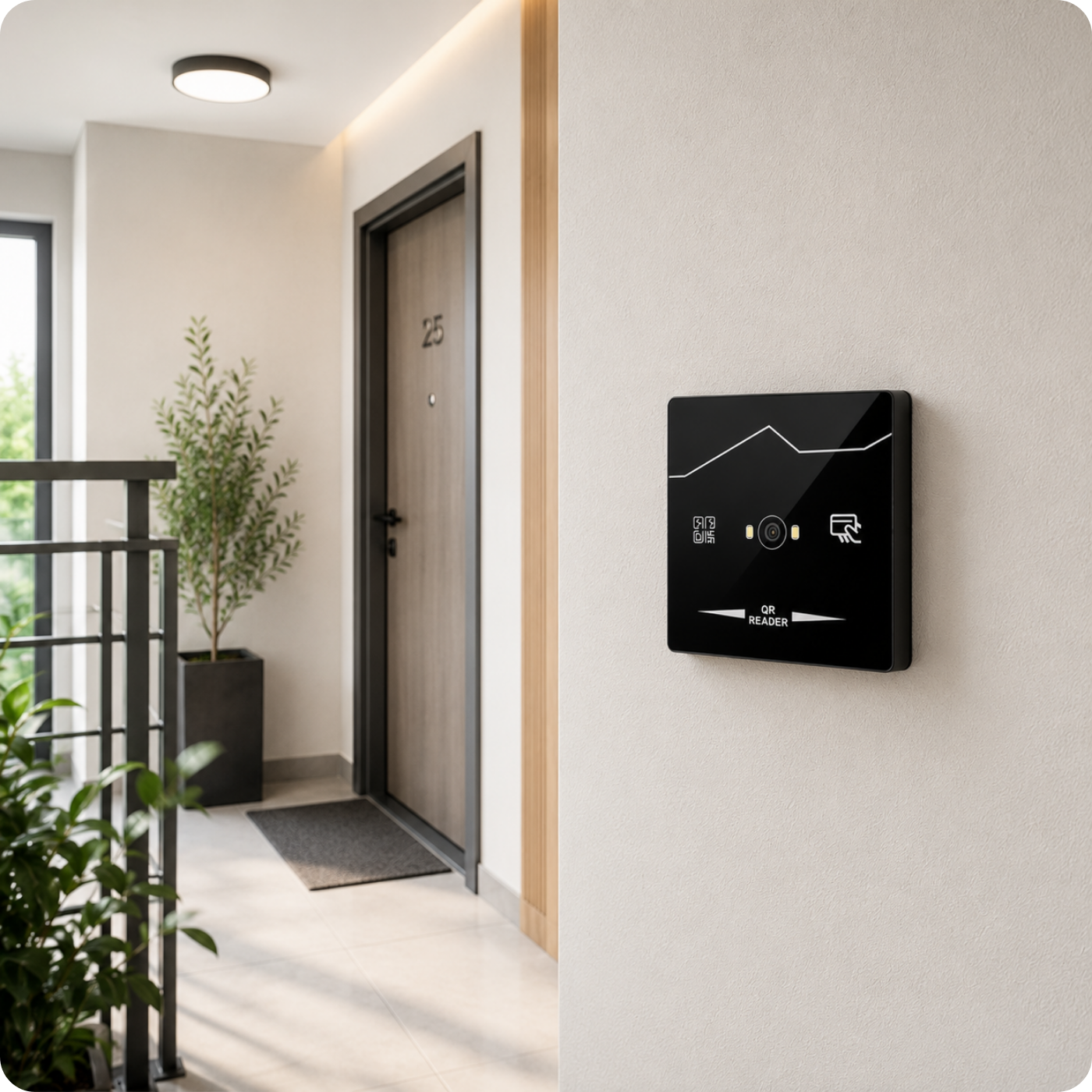

- Osiedla mieszkaniowe i wspólnoty – Kontrola wejść do budynków i części wspólnych.

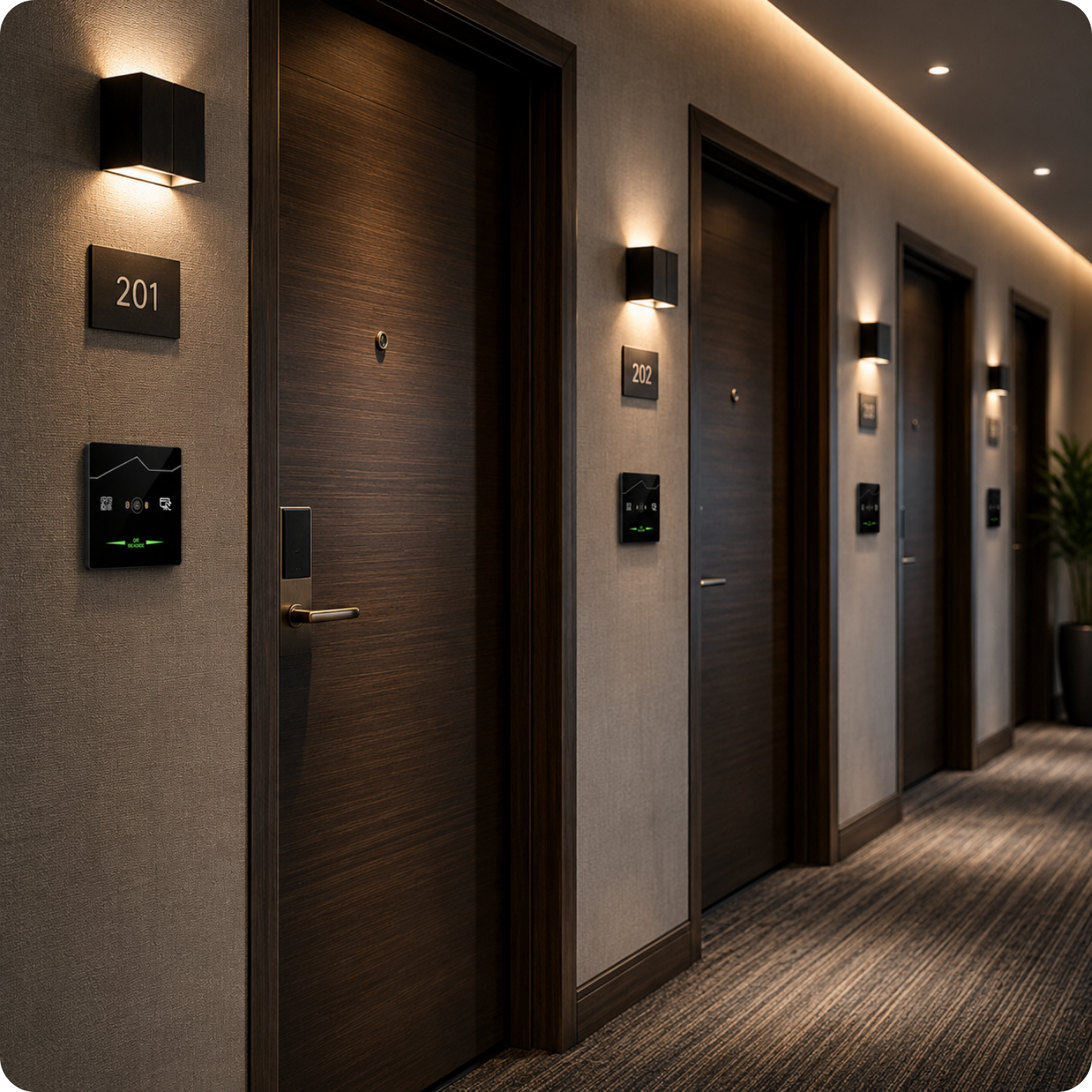

- Hotele i apartamenty – Dostęp dla gości przy użyciu kodów QR.
- Szkoły i uczelnie – Identyfikacja użytkowników oraz zarządzanie dostępem.
- Magazyny i obiekty przemysłowe – Kontrola dostępu do stref produkcyjnych i magazynowych.
- Systemy RCP – Rejestracja wejść i wyjść pracowników za pomocą kart lub kodów QR.
- Automatyka budynkowa – Integracja z systemami zarządzania budynkami oraz aplikacjami własnymi.
- Systemy biletowe i ewidencyjne – Weryfikacja kodów QR oraz kart identyfikacyjnych.

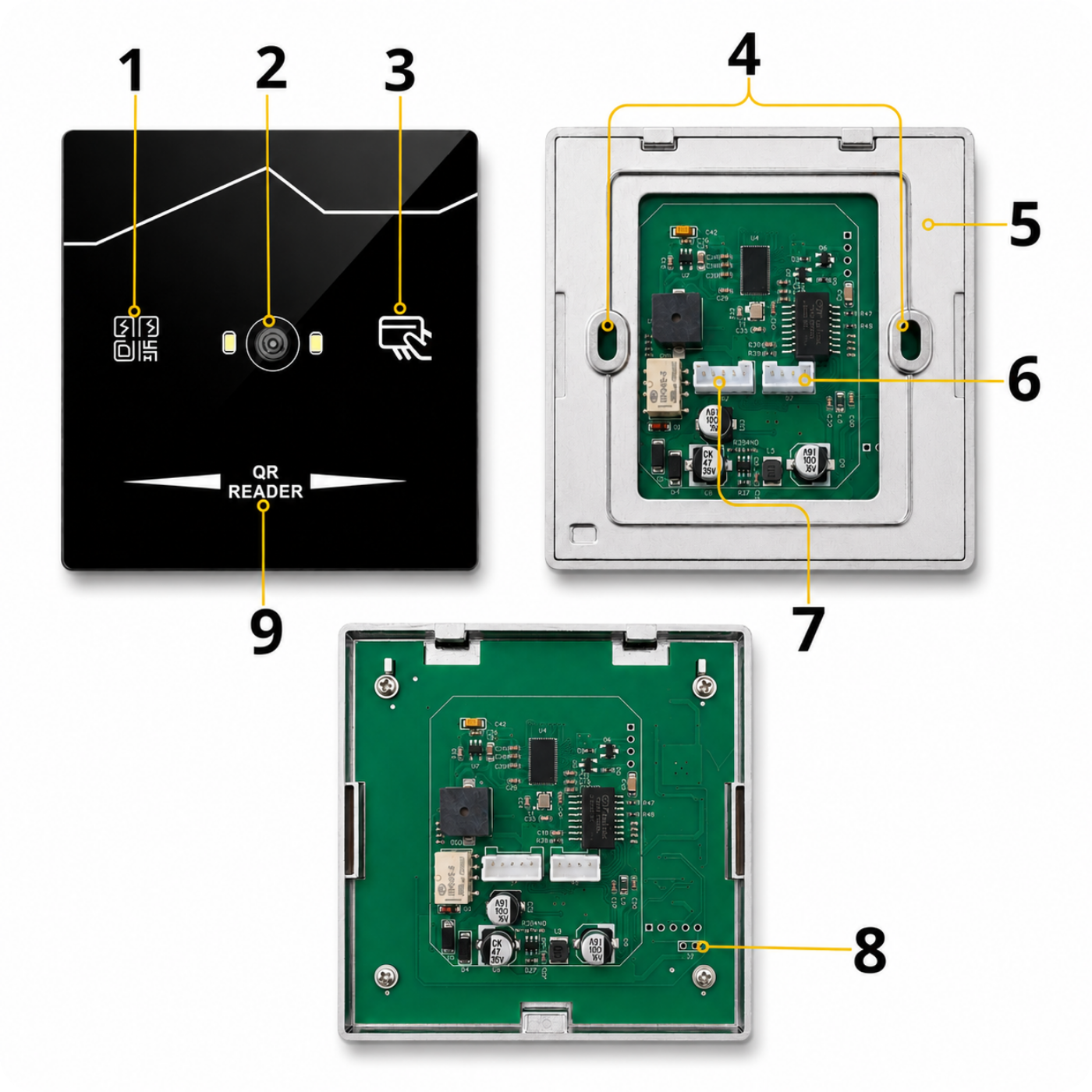

Elementy czytnika
- Moduł skanowania kodów QR
- Moduł skanowania kodów kreskowych
- Moduł skanowania kart Mifare IC
- Otwory montażowe
- Rama montażowa
- Wejście na przewód połączeniowy z wtykiem RJ45
- Wejście zasilania 12 V DC
- Przywracanie ustawiń fabrycznych
- Dioda sygnalizująca stan pracy urządzenia
Opis przewodów komunikacyjnych
- Czerwony – VCC / +12V
- Czarny – GND
- Zielony – D0 / DATA 0
- Biały – D1 / DATA 1
- Niebieski – LED / LED-IN
Urządzenie wyposażone jest również w złącze Ethernet RJ45 umożliwiające komunikację sieciową.

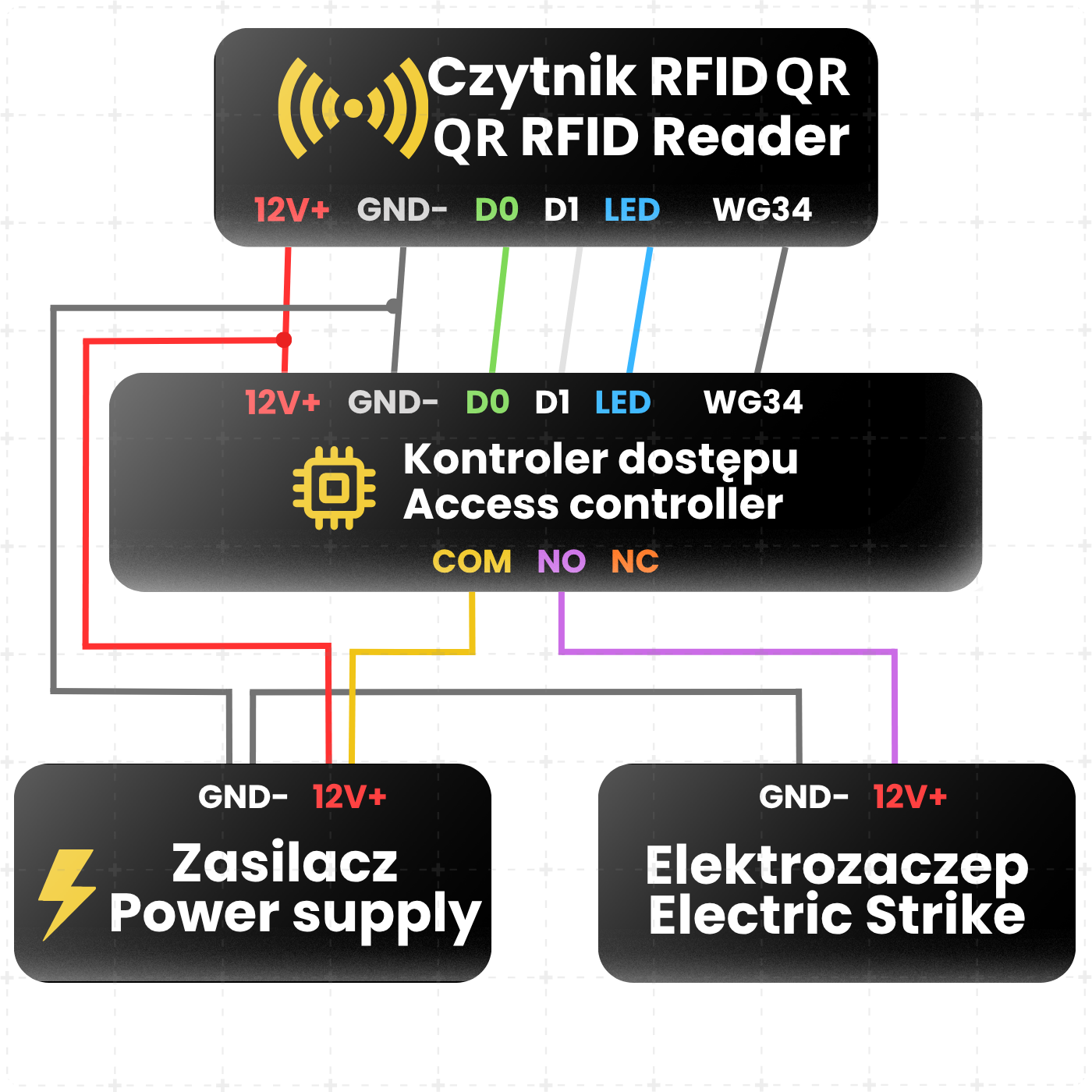

Schemat podłączenia
- Czerwony – VCC / +12V
- Czarny – GND
- Zielony – D0 / DATA 0
- Biały – D1 / DATA 1
- Niebieski – LED / LED-IN
Urządzenie wyposażone jest również w złącze Ethernet RJ45 umożliwiające komunikację sieciową.
Specyfikacja techniczna
- Zasilanie: DC 12 V
- Prąd pracy: < 50 mA
- Prąd czuwania: 30 mA
- Częstotliwość kart: 13,56 MHz
- Typ kart: Mifare IC / MF IC
- Typ skanowania: Kod QR, kod 2D, kod kreskowy
- Odczyt karty: 3–5 cm
- Odczyt kodu QR: 5–30 cm
- Prędkość odczytu: < 200 ms
- Komunikacja: Wiegand, TCP/IP, Ethernet RJ45, UART
- Obsługiwane protokoły: TCP, UDP, HTTP, MQTT, Modbus
- Adresacja IP: DHCP lub statyczny adres IP
- Temperatura pracy: Od -40°C do +85°C
- Wilgotność pracy: 10%–90% RH, bez kondensacji
- Materiał: Metal + Szkło hartowane

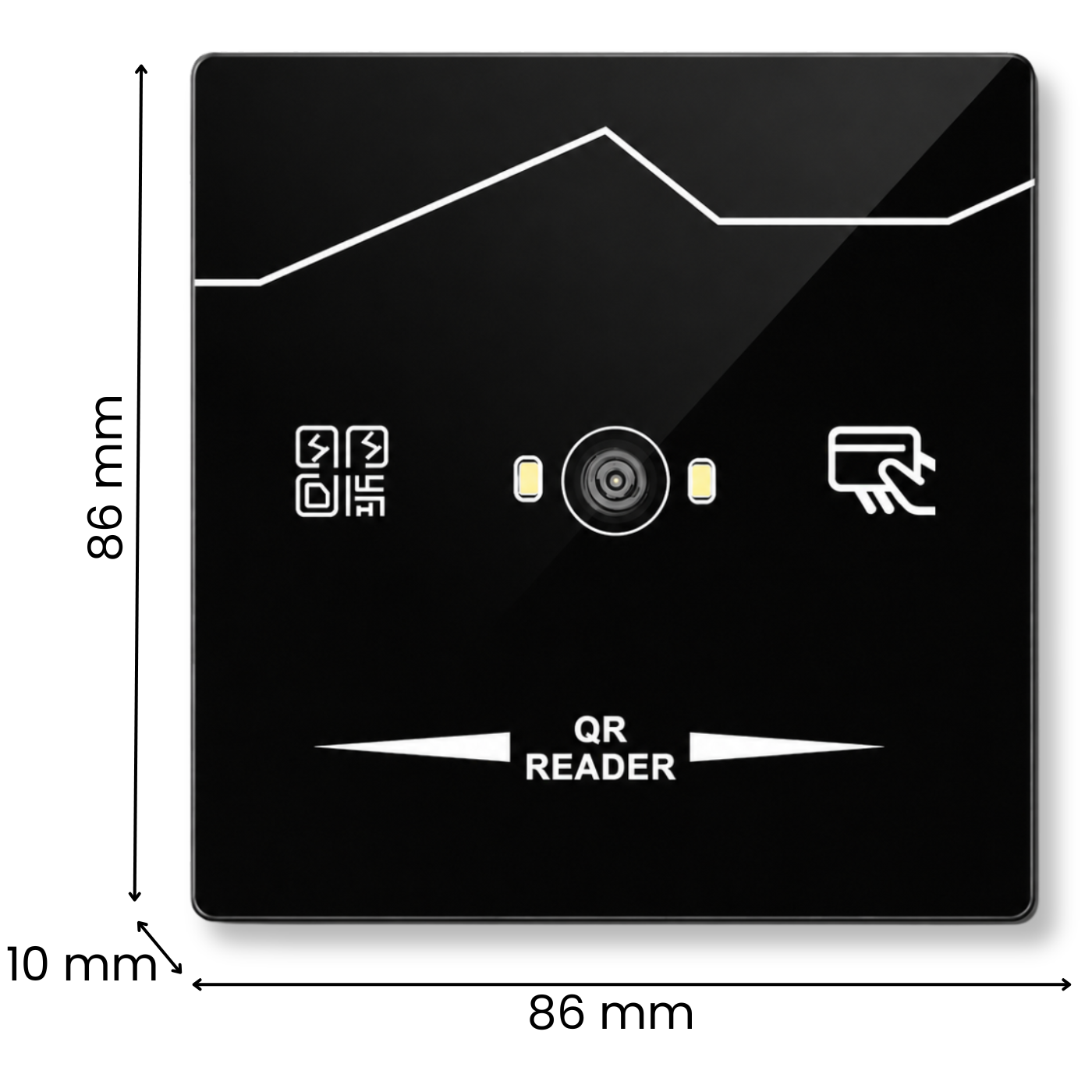

- Wymiary: 86 × 10 × 86 mm
- Waga: 148 g

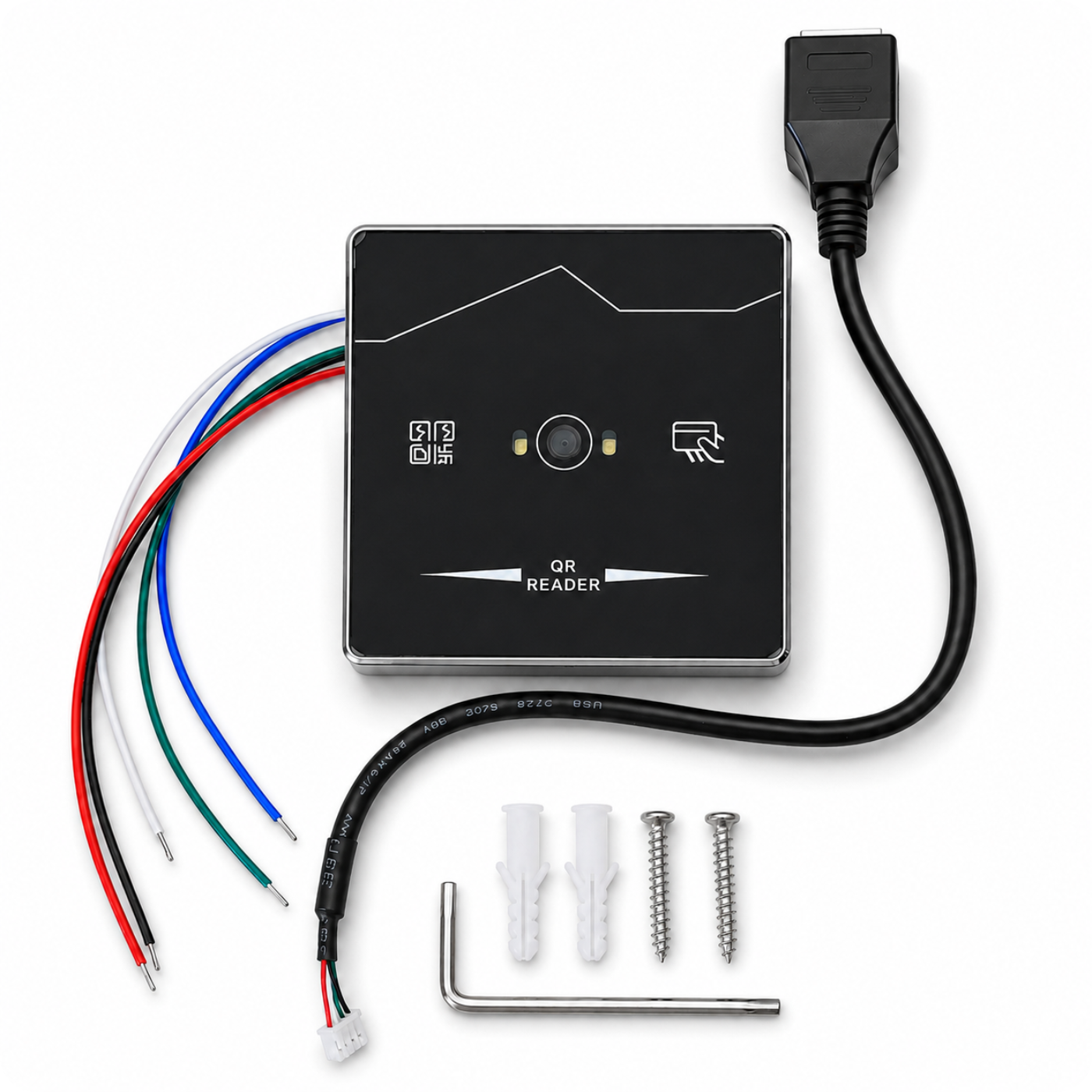

Zestaw zawiera
- 1x Czytnik kodów QR QR-703 Wiegand TCP/IP
- 1x Przewód połączeniowy z wtykiem RJ45
- 1x Przewód zasilający
- 1x Akcesoria montażowe
UWAGA:
Czytnik jest urządzeniem identyfikacyjnym przeznaczonym do współpracy z systemami kontroli dostępu. Sposób realizacji otwarcia drzwi, furtki lub bramki zależy od zastosowanego kontrolera dostępu lub systemu nadrzędnego.
