Czujnik gazu GS020

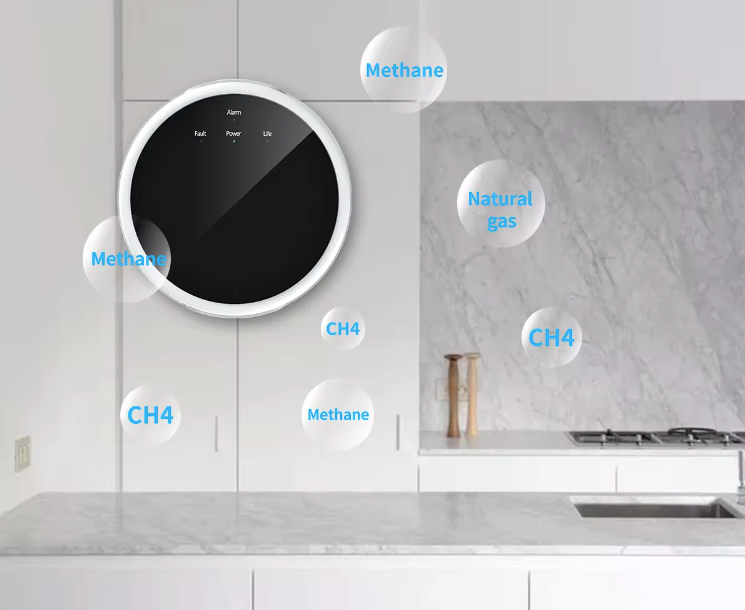

Detektor gazu marki Spreest GS020 to zaawansowane urządzenie zaprojektowane do wykrywania gazów, takich jak gaz ziemny (CH4) i gaz płynny (LPG), w powietrzu w domach, biurach i innych podobnych miejscach.
W przypadku wykrycia wycieku gazu, urządzenie wydaje głośny sygnał alarmowy i miga wskaźnikiem, a także automatycznie steruje zaworem lub manipulatorem, aby odciąć źródło wycieku gazu. Urządzenie charakteryzuje się żywotnością wynoszącą do 5 lat.
Czujniki bezprzewodowe eliminują potrzebę ciągnięcia kabli do połączenia z jednostką centralną, dzięki temu bez wysiłku zamontujesz tą syrenę w każdym miejscu z dostępem do prądu.
Współpracuje z systemami alarmowymi marki Spreest dostępnymi w naszej ofercie m.in. H700, H501 i innymi alarmami GSM i Wi-Fi pracującymi na częstotliwości 433 mHz. W celu alarmowania czujnik musi być sparowany z systemem alarmowym bezprzewodowo poprzez częstotliwość 433mHz.
Czujnik jest zasilany poprzez stałe zasilanie 12V lub poprzez dołączony kabel zasilający do zestawu.
Najważniejsze cechy
1. Wysoka czułość: Urządzenie jest bardzo wrażliwe i może szybko reagować na niskie poziomy stężenia gazów, wykrywając je w zakresie 0-100% LEL (Lower Explosive Limit).
2. Kompatybilność z urządzeniami zewnętrznymi: Detektor może być podłączony do urządzeń zewnętrznych, takich jak zawory elektromagnetyczne i wentylatory wyciągowe.
Przykład: W przypadku wykrycia wycieku gazu, detektor automatycznie włączy wentylator wyciągowy, aby usunąć gaz z pomieszczenia, minimalizując ryzyko wybuchu.
3. Współpraca z systemem alarmowym: Detektor może być zintegrowany z systemem alarmowym, który powiadamia użytkownika o alarmie.
4. Wysoka głośność alarmu: Detektor wydaje dźwięk o głośności 80 dB, który jest równoważny dźwiękowi przejeżdżającego samochodu.
5. Łatwość instalacji: Urządzenie można zamontować na ścianie za pomocą śrub lub dwustronnej taśmy klejącej, co zapewnia elastyczność montażu.
6. Złącza PIN: Detektor wyposażony jest w trzy piny: +12, HAND i VALVE.
• Pin +12: Zasilanie 12V.
• Pin HAND: Wyjście do manipulatora, który może zamknąć zawór gazowy lub uruchomić inne urządzenie bezpieczeństwa.
• Pin VALVE: Wyjście do zaworu elektromagnetycznego, które umożliwia automatyczne odcięcie dopływu gazu w przypadku alarmu.
Specyfikacja techniczna
- Zasilanie: Micro USB + 5V/1A
- Zużycie energii: <170mA
- Wykrywany gaz: Gaz ziemny (CH4), LPG
- Temperatura pracy: -10°C do 55°C
- Wilgotność robocza: <95%RH (bez kondensacji)
- Zakres detekcji: 0~100%LEL
- Wartość ustawienia alarmu: 6%LEL
- Tolerancja: ±3%LEL
- Czas reakcji: ≤30 sekund
- Głośność alarmu: ≥80dB
- Wyjście dla zaworu/manipulatora: 12V/300mA przez 15 sekund
- Częstotliwość bezprzewodowa: 433MHz/315MHz

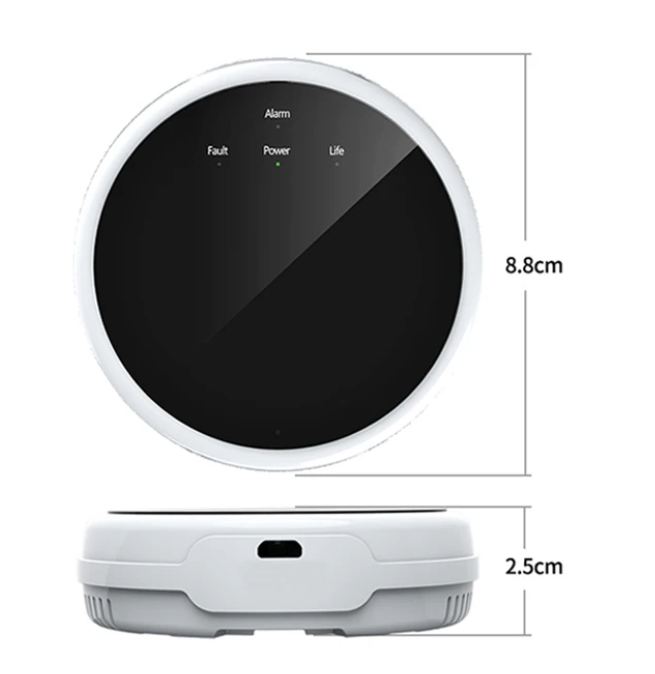

- Wymiary: 86 x 86 x 24.5 mm
- Czas nagrzewania: 180 sekund
- Żywotność sensora: 5 lat
Instalacja i ustawienia

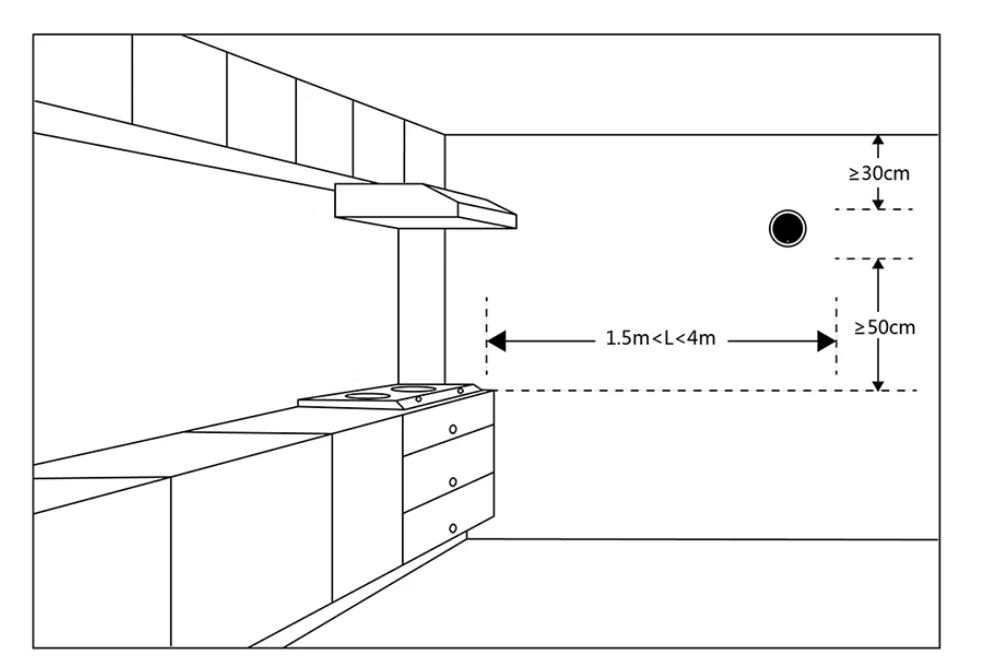

Lokalizacja: Detektor i piec gazowy powinny znajdować się w tej samej przestrzeni wewnętrznej. Najlepsza pozioma odległość między detektorem a źródłem gazu wynosi 1,5 metra do 4 metrów. Pionowa odległość detektora od źródła gazu powinna wynosić więcej niż 0,5 metra, a odległość od sufitu co najmniej 0,3 metra.

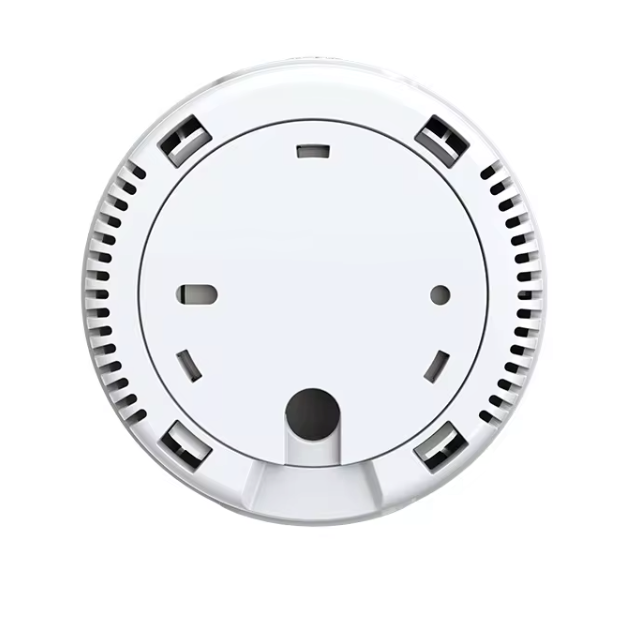

1. Użycie śrub:
• Przykręć uchwyt do sufitu lub ściany za pomocą dołączonych śrub. Umieść detektor w uchwycie i obróć go zgodnie z ruchem wskazówek zegara, aby go zamocować.
2. Użycie taśmy klejącej:
• Odklej jedną stronę dwustronnej taśmy klejącej i przyklej ją do spodu detektora, następnie odklej drugą stronę i przymocuj detektor do płaskiej powierzchni.
Konfiguracja i użytkowanie
1. Testowanie:
Bez alarmu, naciśnij przycisk, aby przetestować sygnał dźwiękowy i wskaźniki przez 2 sekundy. Przytrzymaj przycisk, aby przetestować wyjście dla zaworu/manipulatora, wszystkie wskaźniki będą szybko migać.
Regularnie testuj detektor, aby upewnić się, że wszystkie funkcje działają prawidłowo.
2. Czyszczenie rekordów parowania:

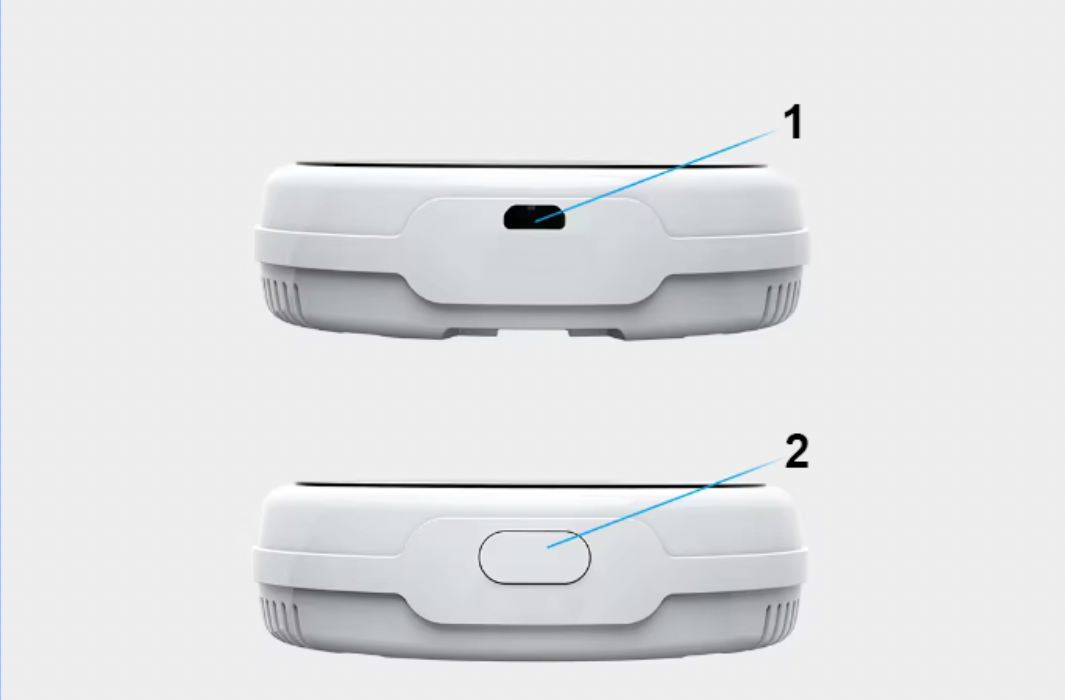

Włącz zasilanie i krótko naciśnij przycisk “Set”. Wszystkie diody LED zapalą się. Przytrzymaj przycisk “Set”, aż usłyszysz sygnał dźwiękowy, sygnalizujący usunięcie wszystkich rekordów parowania.

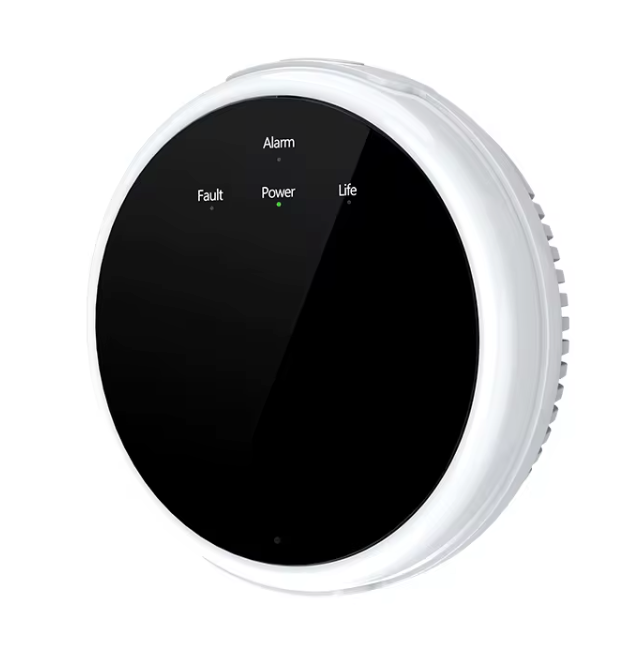

Wskaźniki
• Power (Zasilanie): Zielony wskaźnik oznacza, że zasilanie jest prawidłowe.
• Alarm (Alarm): Migający czerwony wskaźnik oznacza wykrycie wycieku gazu lub wysokiej temperatury.
• Fault (Błąd): Migający żółty wskaźnik sygnalizuje błąd sensora.
• Life (Żywotność): Migający żółty wskaźnik informuje o końcu żywotności sensora.
Praca urządzenia
1. Nagrzewanie:
• Po włączeniu urządzenia, detektor nagrzewa się przez około 180 sekund, sygnalizując to miganiem wskaźników alarmu, błędu i żywotności.
2. Praca:
• Gdy nie ma alarmu, a wskaźniki błędu i żywotności nie migają, zielony wskaźnik zasilania świeci się stale, co oznacza, że urządzenie działa prawidłowo.
3. Alarm wycieku gazu:
• Gdy wykryty zostanie wyciek gazu, detektor wyda głośny sygnał alarmowy, czerwony wskaźnik alarmu zacznie migać, a zawór/manipulator zostanie uruchomiony, aby odciąć źródło gazu.
4. Wyciszenie:
• W przypadku alarmu, naciśnij przycisk, aby wyciszyć dźwięk alarmu.
5. Przywrócenie do normalnego stanu:
• Alarm zostanie automatycznie wyłączony, gdy powietrze w pomieszczeniu zostanie oczyszczone.
Ostrzeżenia i uwagi: Para alkoholu i podobnych substancji, intensywny dym papierosowy, gaz z palników, środki czyszczące oraz inne substancje chemiczne o silnych zapachach mogą powodować fałszywe alarmy. Urządzenie ma na celu zmniejszenie ryzyka, ale nie gwarantuje pełnego bezpieczeństwa.
Zestaw zawiera
- 1x Detektor gazu GS020
- 1x Kabel zasilający USB-C
- 1x Kable zasilające 12V
- 1x Taśma montażowa
- 1x Kołki montażowe
- 1x Instrukcja obsługi
