Centrala kontroler dostępu czterodrzwiowy ACB-004 TCP IP Wiegand

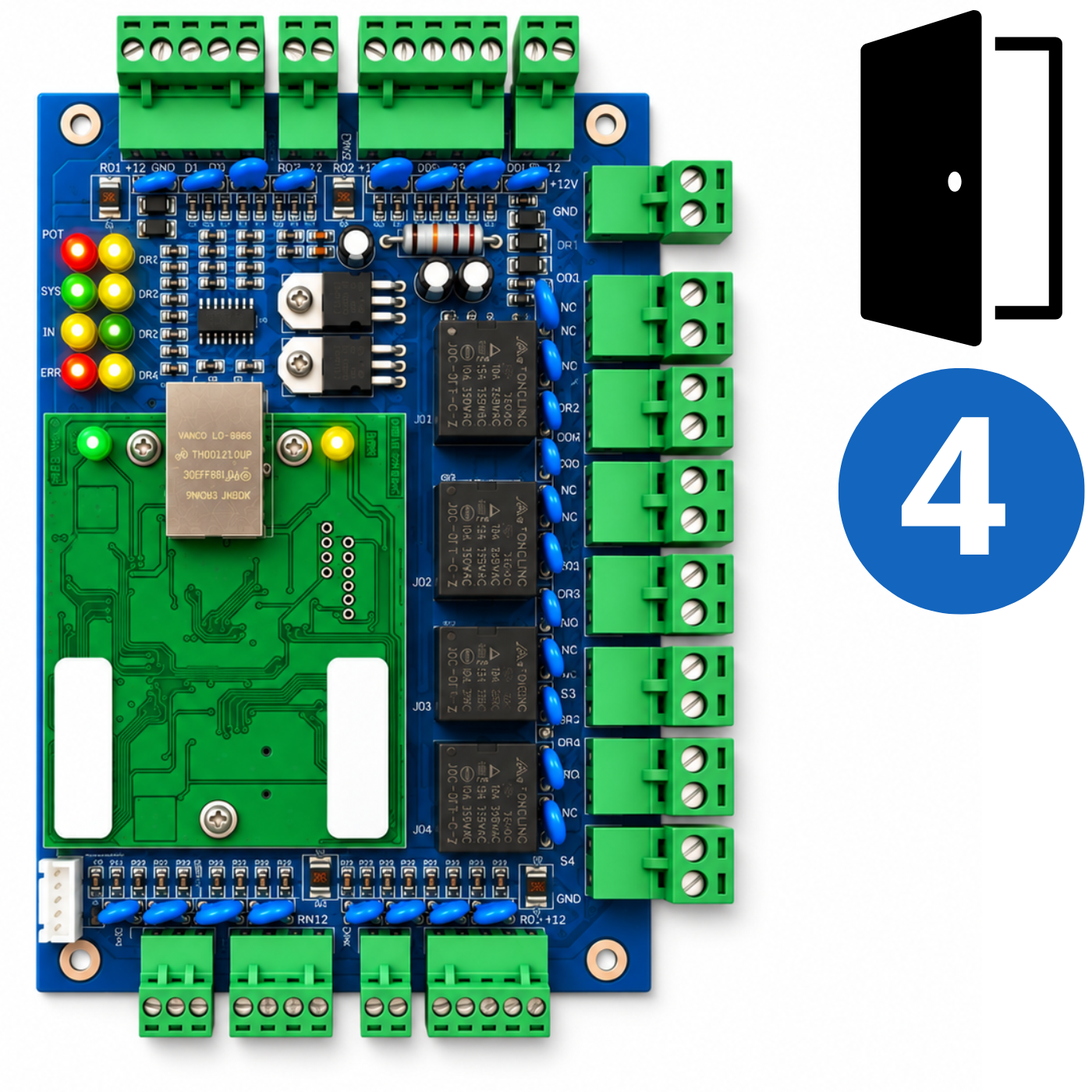

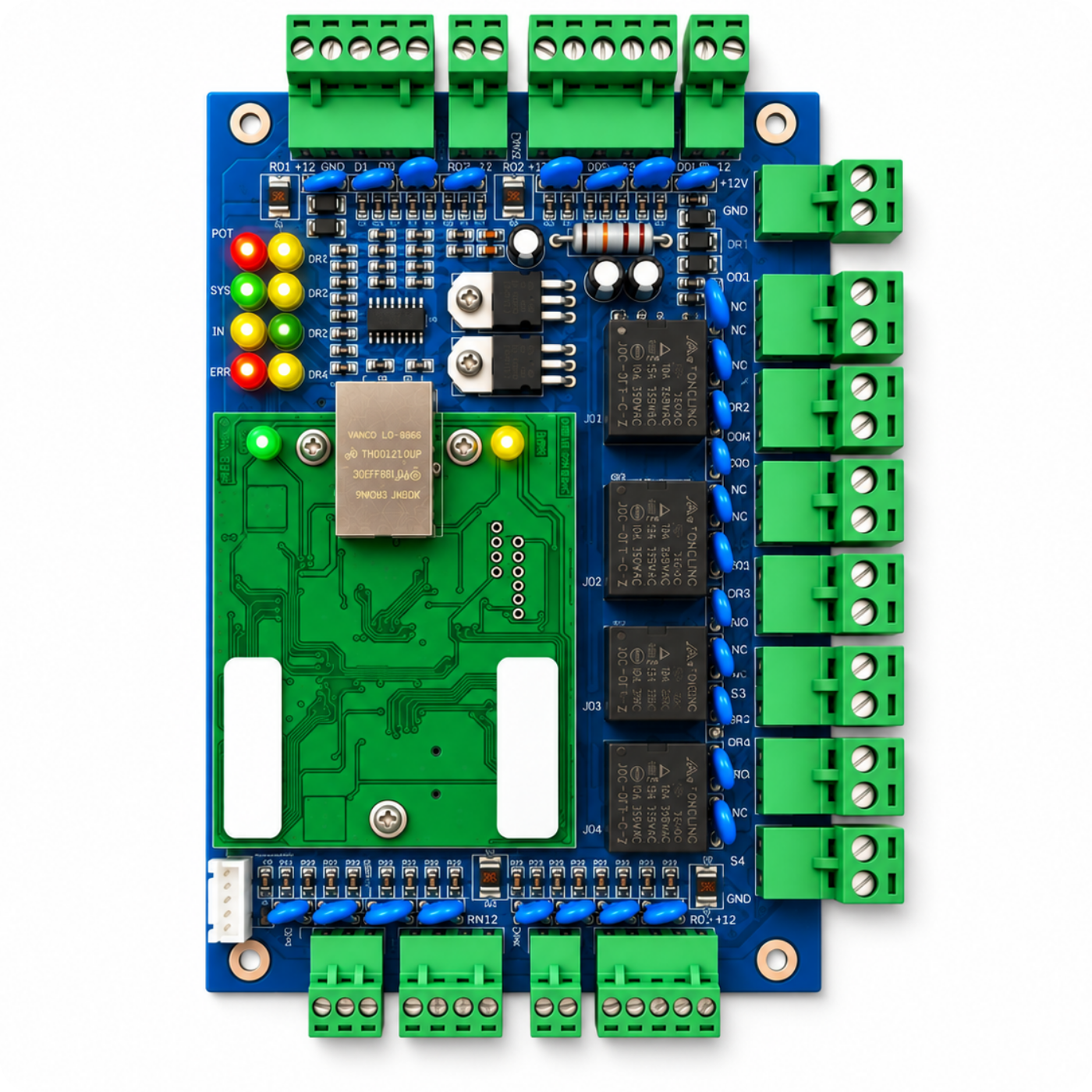

Kontroler dostępu ACB-004 TCP/IP Wiegand marki Spreest to kompletna baza do stworzenia systemu kontroli dostępu dla czterech niezależnych przejść – np. drzwi w biurze, magazynie, zakładzie produkcyjnym, firmie czy lokalu użytkowym.
Kontroler obsługuje do 20 000 kart użytkowników i 100 000 zdarzeń, dzięki czemu sprawdzi się zarówno w mniejszych firmach, jak i w obiektach wymagających kontroli dostępu do kilku stref.
Do urządzenia można podłączyć 4 czytniki Wiegand – po jednym od strony wejścia dla każdych drzwi. Od wewnątrz każde przejście może być obsługiwane za pomocą przycisku wyjścia.
Kontroler współpracuje z naszym oprogramowaniem do centralnego zarządzania systemem, które umożliwia m.in. tworzenie harmonogramów, podgląd zdarzeń, zarządzanie dostępem do poszczególnych drzwi, generowanie raportów czasu pracy oraz konfigurację powiadomień.
To rozwiązanie szczególnie przydatne dla firm, które chcą z jednego kontrolera zarządzać dostępem do nawet czterech niezależnych drzwi lub stref.

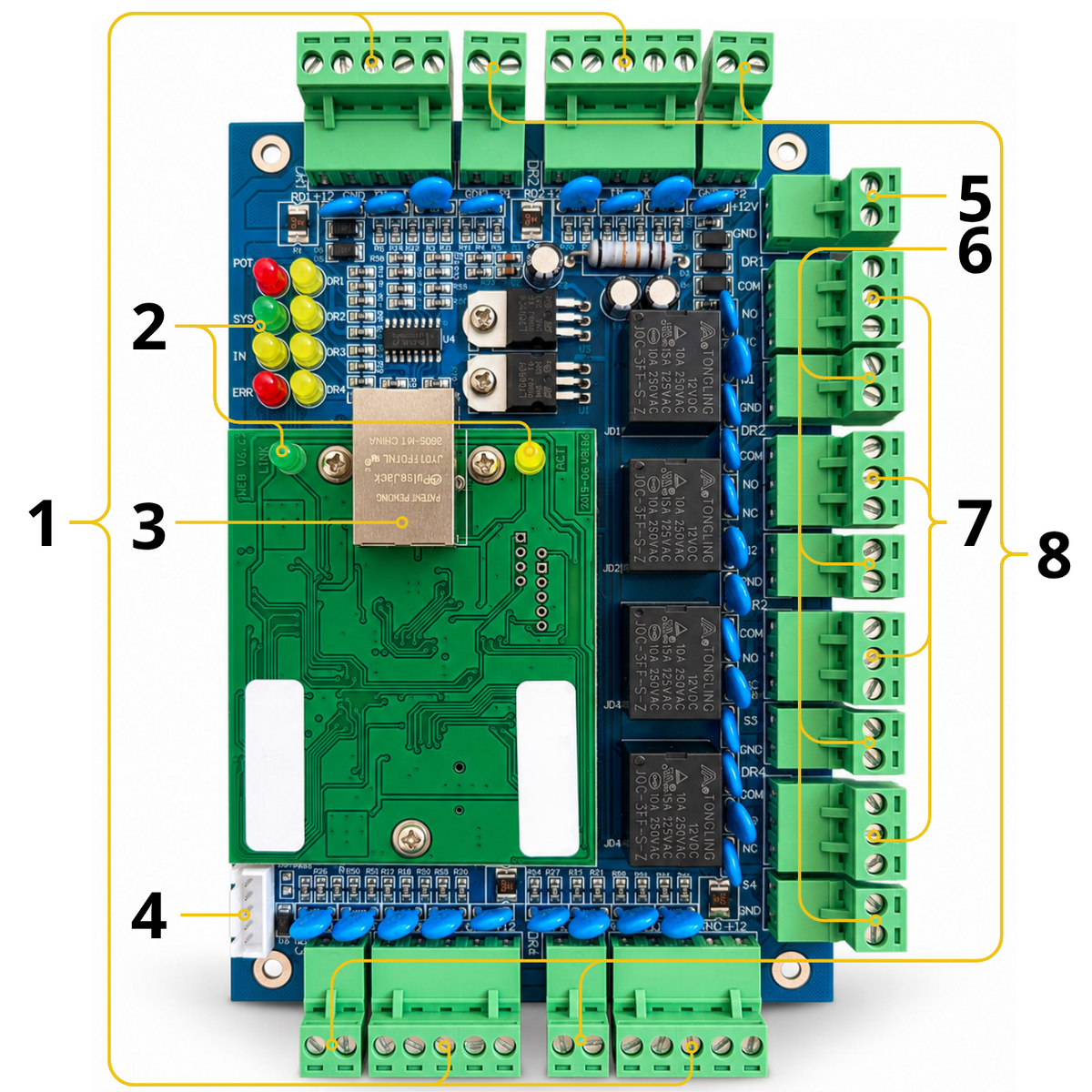

Kluczowe cechy
1. Obsługa 4 czytników RFID – Urządzenie umożliwia podłączenie czterech czytników wejścia, a także czterech przycisków wyjścia.
2. Wiegand 26 – Współpraca z kompatybilnymi czytnikami dostępu.
3. Zdalne zarządzenie dostępem – Wygodna obsługa i konfiguracja kontrolera przez sieć Ethernet.
4. Sterowanie elektrozamkiem – Przekaźniki NO/NC/COM do obsługi zamków, elektrozaczepów lub zwór.
5. Czujniki stanu drzwi – Pozwala kontrolować, czy drzwi są otwarte lub zamknięte.
6. Diody statusu – Czytelna sygnalizacja pracy, zasilania, sieci i stanu drzwi.
7. Opcjonalna integracja alarmowa – Możliwość rozbudowy m.in. o współpracę z systemem przeciwpożarowym.
Wszechstronna kontrola dostępu
Kontroler ACB-004 pozwala stworzyć funkcjonalny system kontroli dostępu do czterech drzwi. Możesz podłączyć do niego m.in.:
- Czytniki wejściowe
- Elektrozaczepy lub elektrozamki
- Zwory elektromagnetyczne
- Przyciski wyjścia
- Czujniki stanu drzwi (kontaktrony)
- Opcjonalny moduł alarmowy i przeciwpożarowy
Dzięki temu jeden kontroler łączy najważniejsze elementy systemu i pozwala wygodnie zarządzać dostępem do wybranego przejścia poprzez sieć TCP/IP.

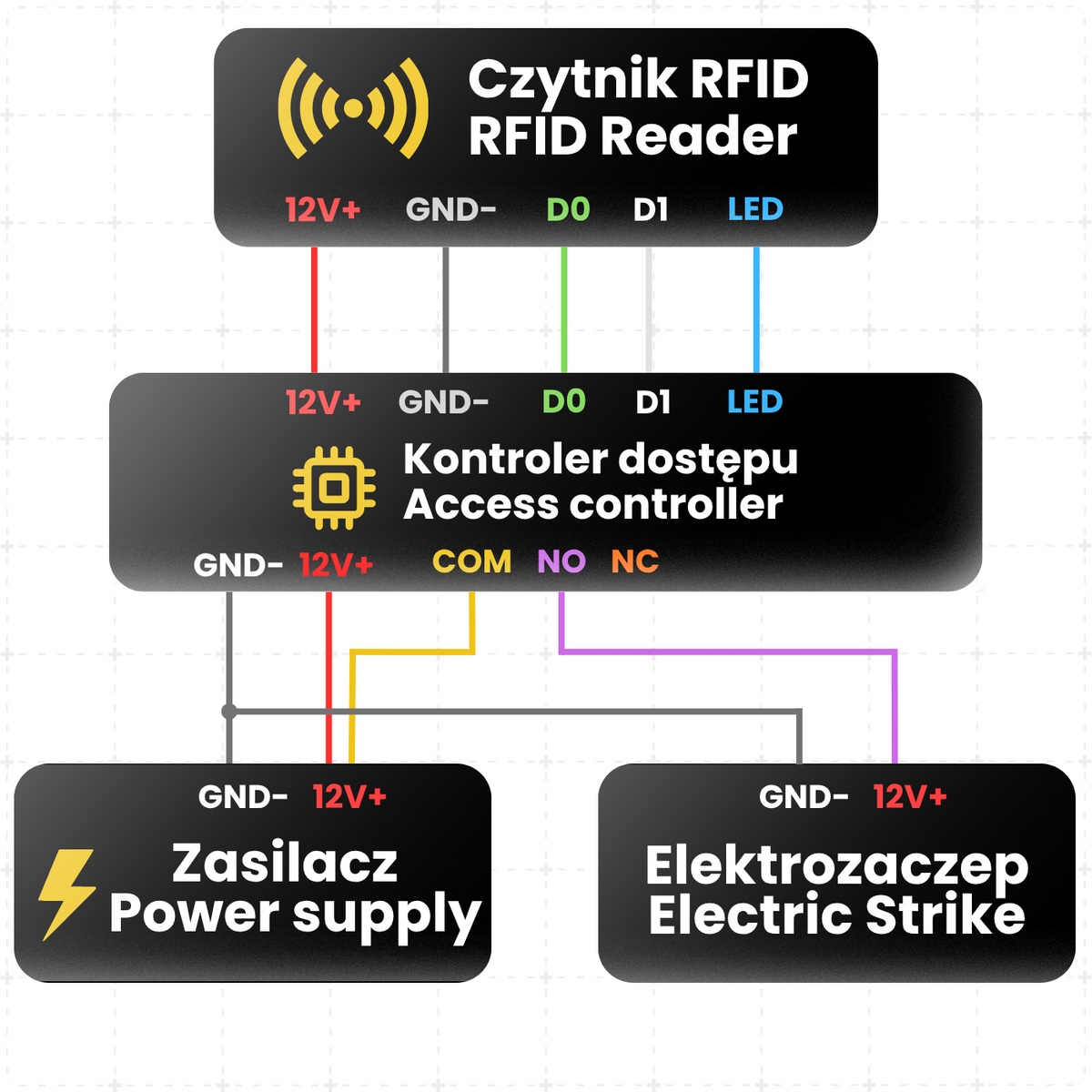

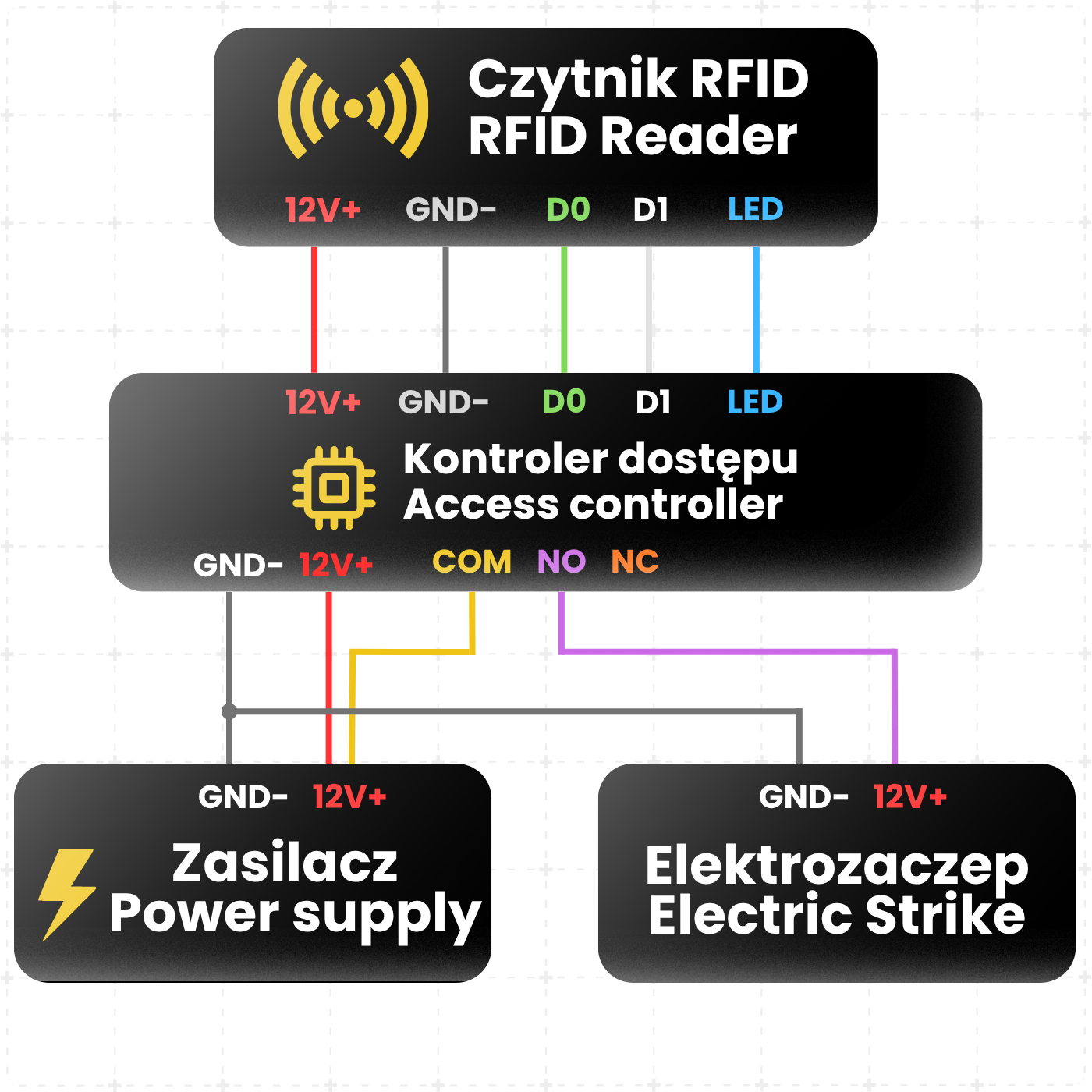

Przykładowy schemat podłączenia systemu kontroli dostępu
- Czerwony – 12V+ – Podłącz do plusa zasilacza 12V DC.
- Czarny – GND – Podłącz do minusa zasilacza; jest to wspólna masa dla kontrolera, czytnika i elektrozaczepu.
- Zielony – D0 – Linia danych Wiegand D0 między czytnikiem RFID a kontrolerem.
- Biały – D1 – Linia danych Wiegand D1 między czytnikiem RFID a kontrolerem.
- Niebieski – LED – Przewód sterowania diodą LED czytnika, podłączany do wyjścia LED kontrolera, jeśli jest wymagany.
- COM przekaźnika kontrolera – Połącz z +12V zasilacza.
- NO przekaźnika kontrolera – Połącz z plusem elektrozaczepu.
- Minus elektrozaczepu – Podłącz do GND zasilacza.
Kontroler dostępu dwudrzwiowy ACB-002 TCP obsługuje czworo drzwi. Dla każdego z czytników, elektrozaczepów itp., schemat połączeń będzie wyglądał analogicznie.

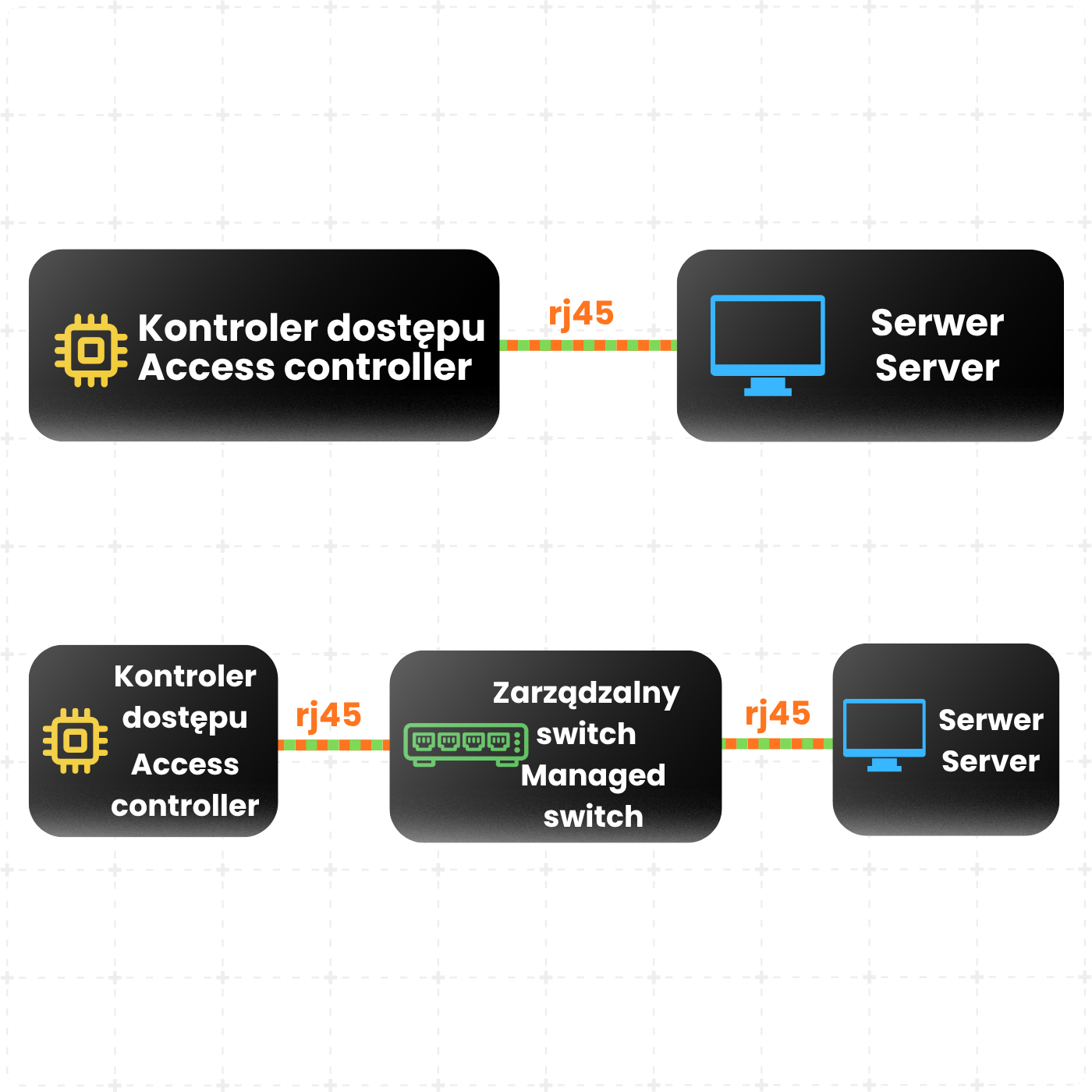

Przykładowe schematy podłączenia sieciowego
1. Kontroler – Serwer – W tej konfiguracji do kontrolera mamy dostęp wyłącznie z poziomu serwera. Na serwerze szyfrujemy ruch sieciowy dzięki czemu cały ruch sieciowy dot. danych na kontrolerze jest bezpieczny. W tej konfiguracji inne urządzenia sieciowe np. komputer w recepcji łączy się z serwerem poprzez dedykowaną aplikację.
2. Kontroler – Zarządzalny switch z funkcją VLAN – Serwer – Konfiguracja w której w ramach jednego switcha mamy podłączone także inne urządzenia sieciowe. Dzięki konfiguracji VLAN mimo podłączenia innych urządzeń, nie widzą one ruchu sieciowego z kontrolera, widzi go tylko serwer. Tak samo jak w poprzedniej konfiguracji, łączymy się z kontrolerem poprzez panel działający na serwerze.
Powyższe sposoby podłączenia kontrolera zapewniają bezpieczeństwo ruchu sieciowego kontrolera.

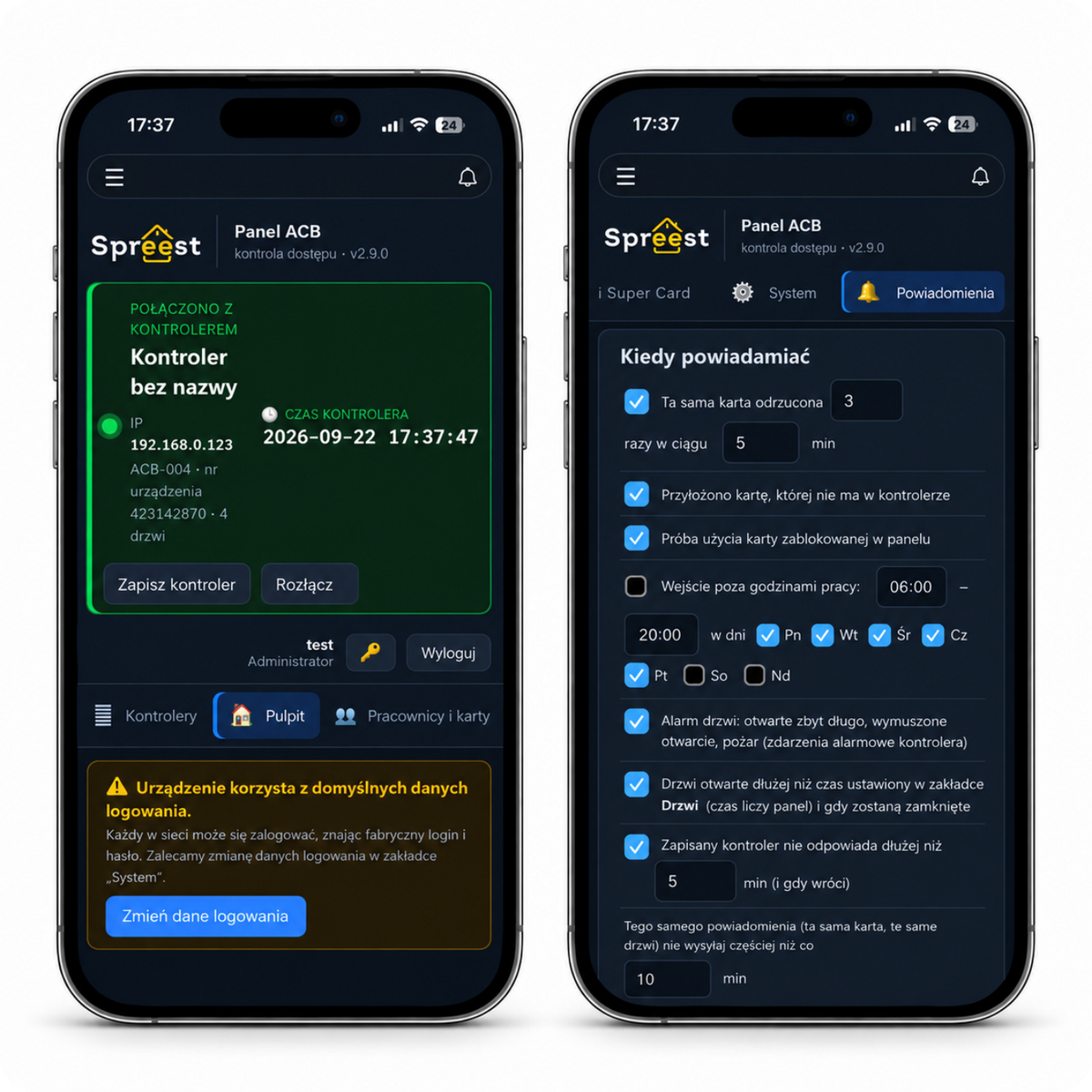

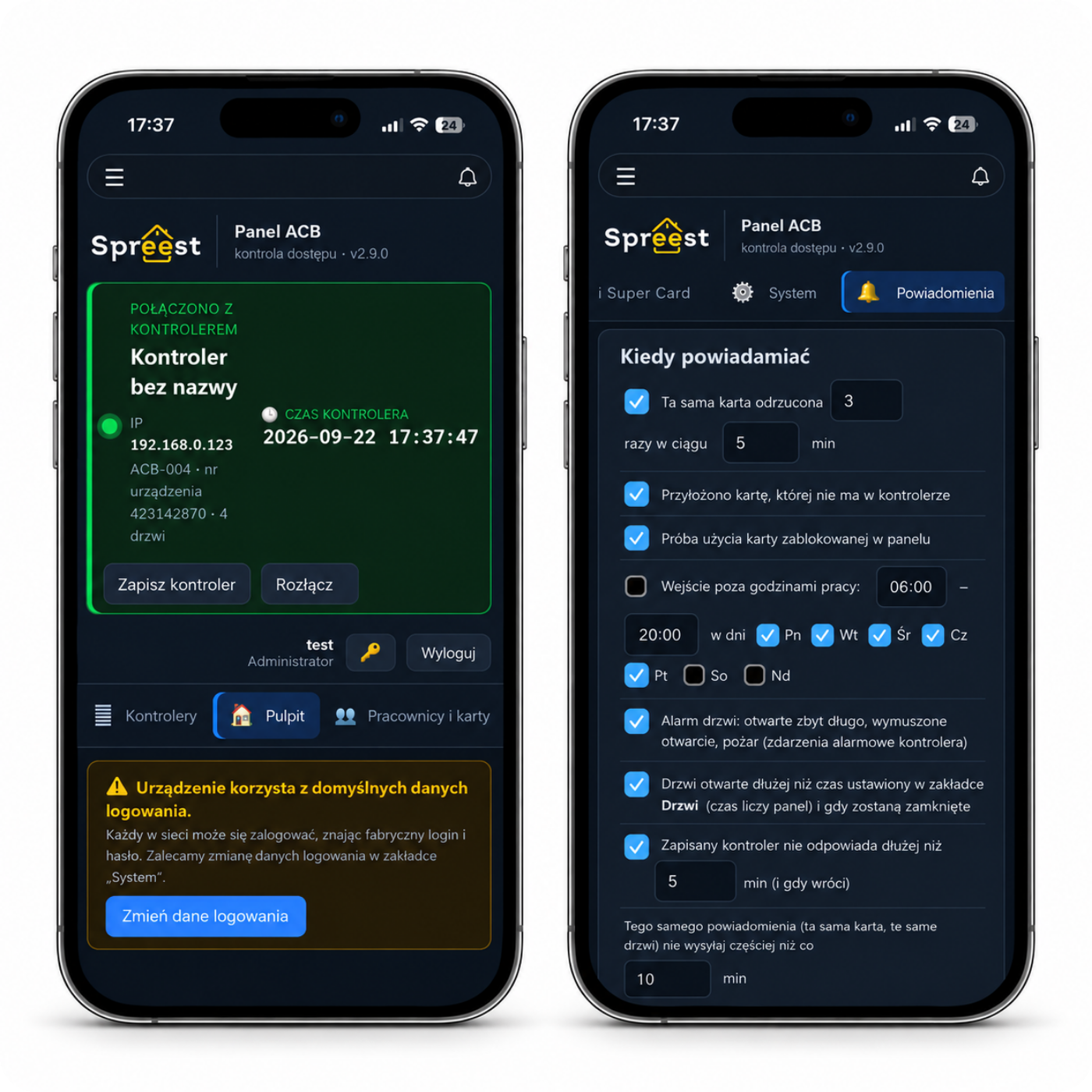

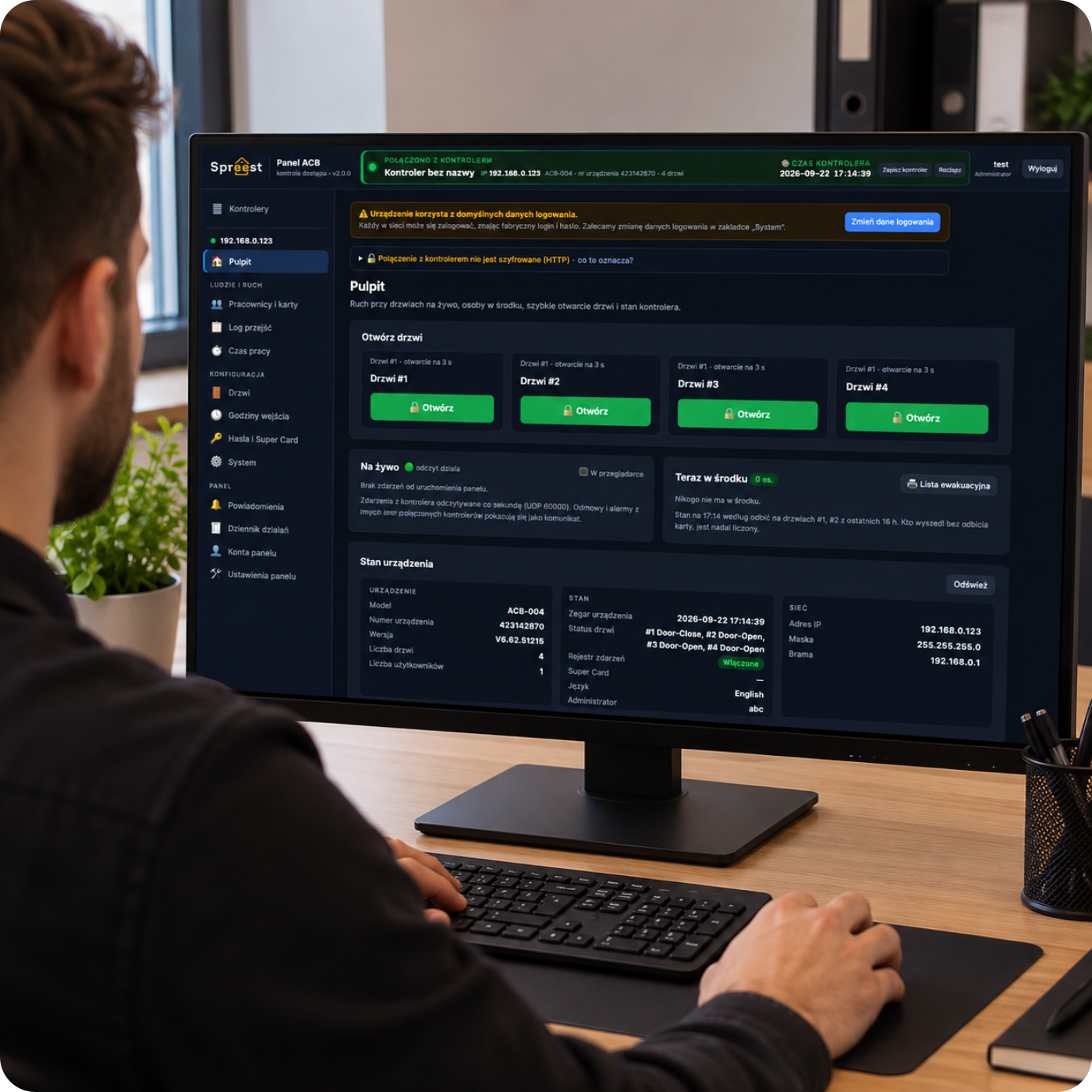

Funkcjonalności naszego oprogramowania
1. Wszystkie kontrolery w jednym oknie – Znajdź kontrolery w sieci, połącz się jednym kliknięciem i zarządzaj wieloma drzwiami i lokalizacjami z jednego miejsca.
2. Pracownicy, nie numery kart – Grupuj ludzi w działy i wgraj setki kart naraz, wklejając listę z Excela. Blokuj zgubione karty jednym kliknięciem i ustawiaj daty ważności dla gości, praktykantów i podwykonawców.
3. Godziny wejścia dla każdego działu – Produkcja wchodzi od 6:00, biuro od 8:00, serwis o każdej porze. Dodaj święta jednym przyciskiem i wyjątki na konkretne dni, a panel sam dopilnuje reszty.
4. Ewidencja czasu pracy bez dodatkowego systemu – Pobyty, nadgodziny, spóźnienia i dni bez odbić liczą się same. Miesięczna karta ewidencji dla każdego pracownika jest gotowa do druku albo PDF, jest też eksport do Excela (CSV).
5. Pełna historia przejść – Każde wejście i wyjście jest zapisane na lata, z filtrami po pracowniku, dziale i dacie. Zawsze wiesz, kto, kiedy i którymi drzwiami.
6. Wiesz, co dzieje się teraz – Zdarzenia na żywo, lista osób obecnych w budynku i lista ewakuacyjna do wydruku w sekundę.
7. Alarmy tam, gdzie jesteś – Powiadomienia e-mailem, na Telegramie, w Slacku albo Teams, np. o drzwiach otwartych za długo, nieznanej karcie, wejściu poza godzinami albo kontrolerze bez łączności.
8. Bezpiecznie i pod kontrolą – Osobne konta z rolami: podgląd, operator, administrator. Dziennik działań pokazuje, kto co zmienił, a panel jest dostępny przez szyfrowane HTTPS (Po skonfigurowaniu we własnym zakresie).
9. Bez obsługi technicznej – Codzienne kopie zapasowe, automatyczna synchronizacja zegarów i samoczynne łączenie po restarcie.
10. Działa na Windows, macOS i Linuksie – Możesz go mieć stale włączonego na serwerze albo uruchamiać raz w miesiącu tylko po raport czasu pracy.
Program jest Open Source – możesz go dostosować do swoich potrzeb.
Konfiguracja zdalnego dostępu odbywa się we własnym zakresie i może wymagać konfiguracji urządzenia, a w wybranych przypadkach także sieci.
Specyfikacja techniczna
- Liczba obsługiwanych drzwi: 4
- Liczba obsługiwanych czytników: 4
- Liczba obsługiwanych nośników RFID: 20 000
- Liczba obsługiwanych zdarzeń: 100 000
- Interfejs czytników: Wiegand 26 (WG26)
- Obsługiwane technologie kart: Zależne od podłączonego czytnika, np. EM 125 kHz / MIFARE 13,56 MHz
- Komunikacja sieciowa: TCP/IP
- Interfejs sieciowy: Ethernet RJ45
- Prędkość Ethernet: 10/100 Mb/s
- Zasilanie kontrolera: 12 V DC
- Sterowanie zamkiem: Przekaźniki DR
- Obsługiwane zamki: Elektrozaczepy, elektrozamki i zwory elektromagnetyczne
- Przyciski wyjścia: Tak
- Czujniki stanu drzwi: Tak
- Sygnalizacja stanu: Diody LED
- Obsługa alarmów i integracja przeciwpożarowa: Tak, po zastosowaniu opcjonalnego modułu rozszerzeń
- Zarządzanie: Za pośrednictwem sieci TCP/IP
- Kolor: Niebiesko-zielony
- Wymiary: 118 × 15 × 112 mm
- Waga: 191 g
*Po osiągnięciu limitu 100 000 zdarzeń historia zostaje wyzerowana, a rejestracja rozpoczyna się od nowa.
Zestaw zawiera
- 1x Kontroler dostępu jednodrzwiowy ACB-004 TCP IP Wiegand
- 1x Instrukcja obsługi
UWAGA! W odróżnieniu od kontrolerów jedno- i dwudrzwiowych z naszego asortymentu, wersja czterodrzwiowa umożliwia podłączenie czytnika tylko z jednej strony każdego przejścia. Po drugiej stronie można zastosować przycisk wyjścia.
