1x Moduł sterujący żaluzjami roletami FS-TD 433MHz + 1x Kontroler modułów żaluzji rolet FS-TB2 433MHz
Zestaw marki Spreest obejmuje moduł sterujący FS-TD oraz pilot FS-TB2, tworząc gotowe i wygodne rozwiązanie do sterowania roletami, żaluzjami, zasłonami i markizami.
System działa w oparciu o niezawodną komunikację radiową 433 MHz i można w dowolnym momencie rozbudować o dodatkowe piloty lub moduły, dopasowując go do własnych potrzeb.

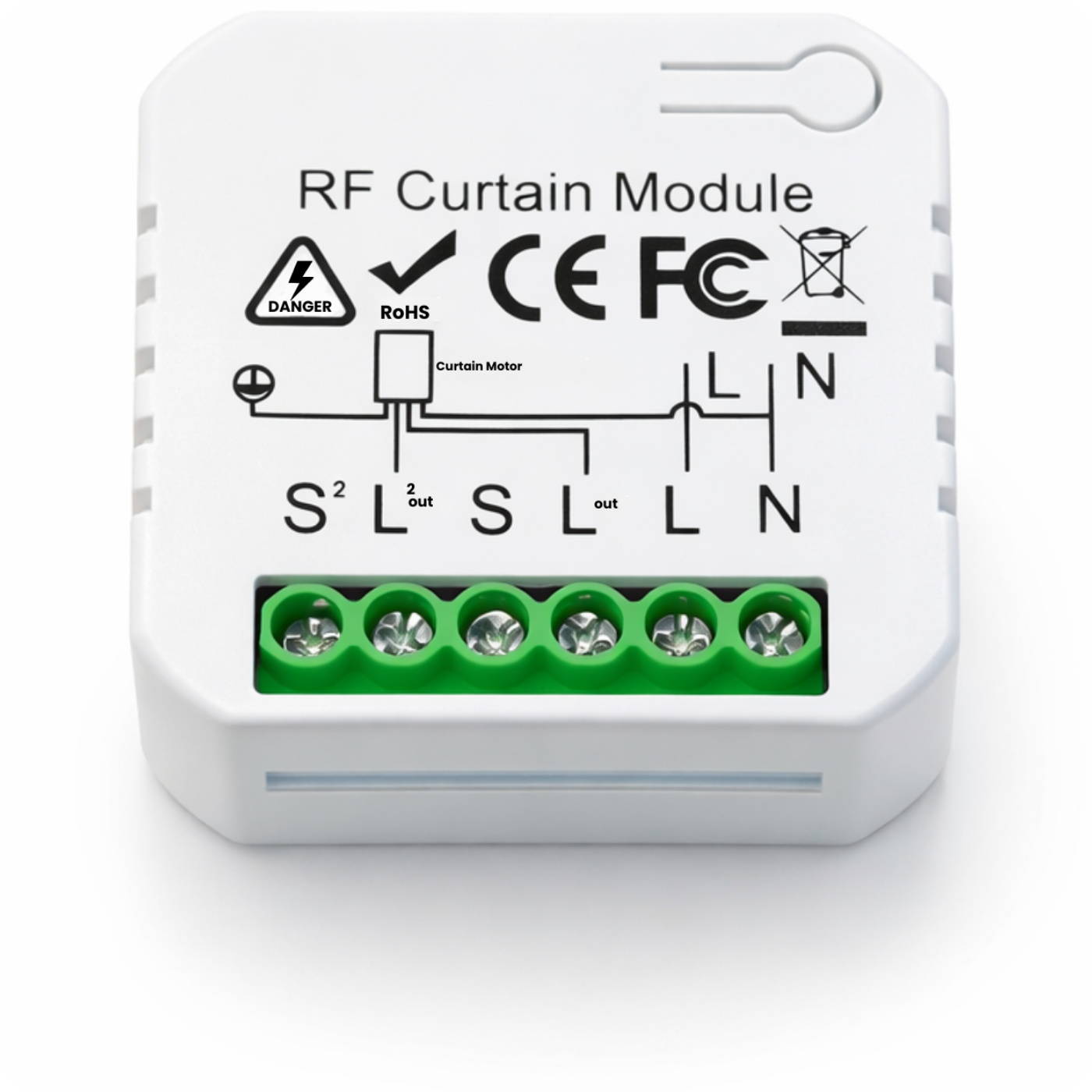

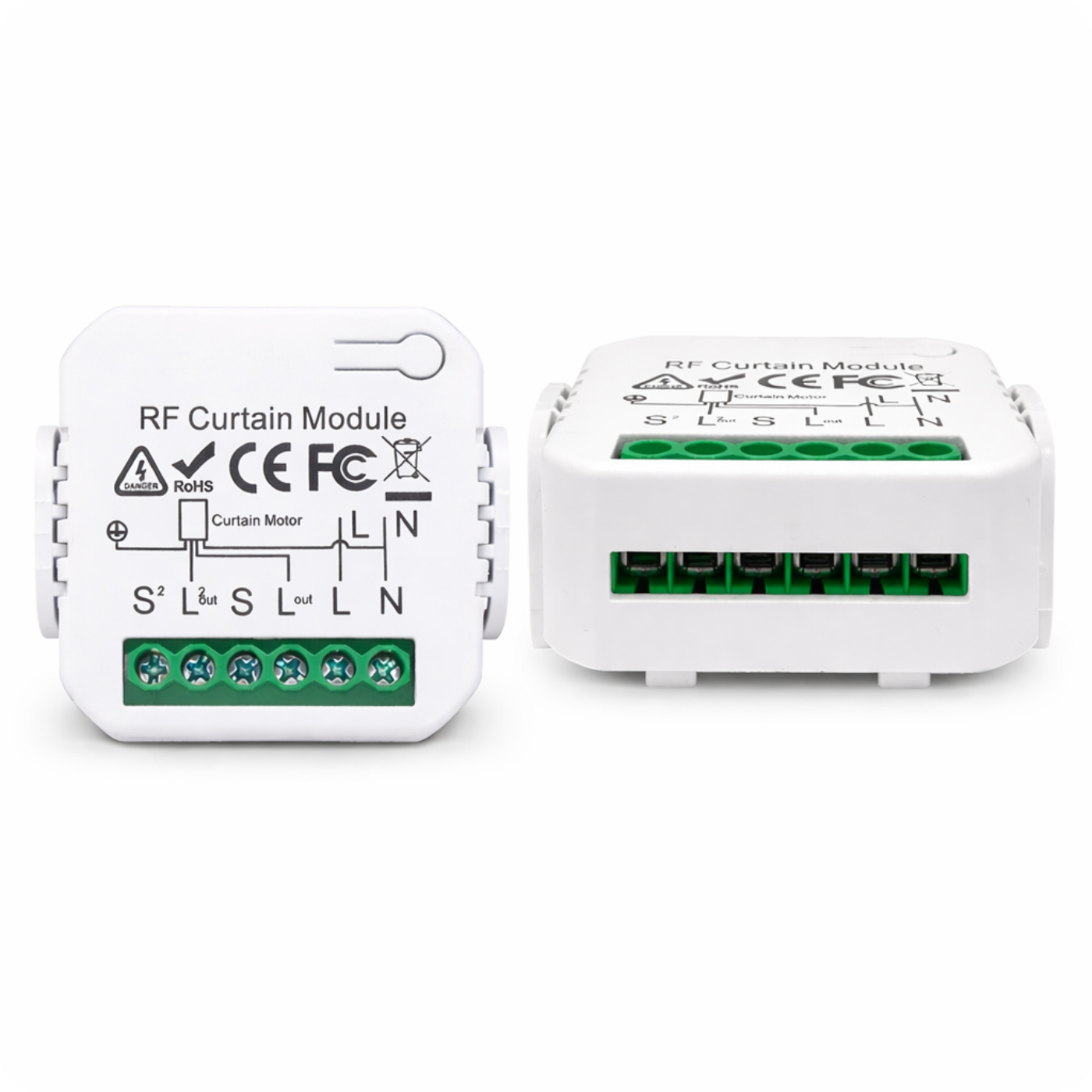

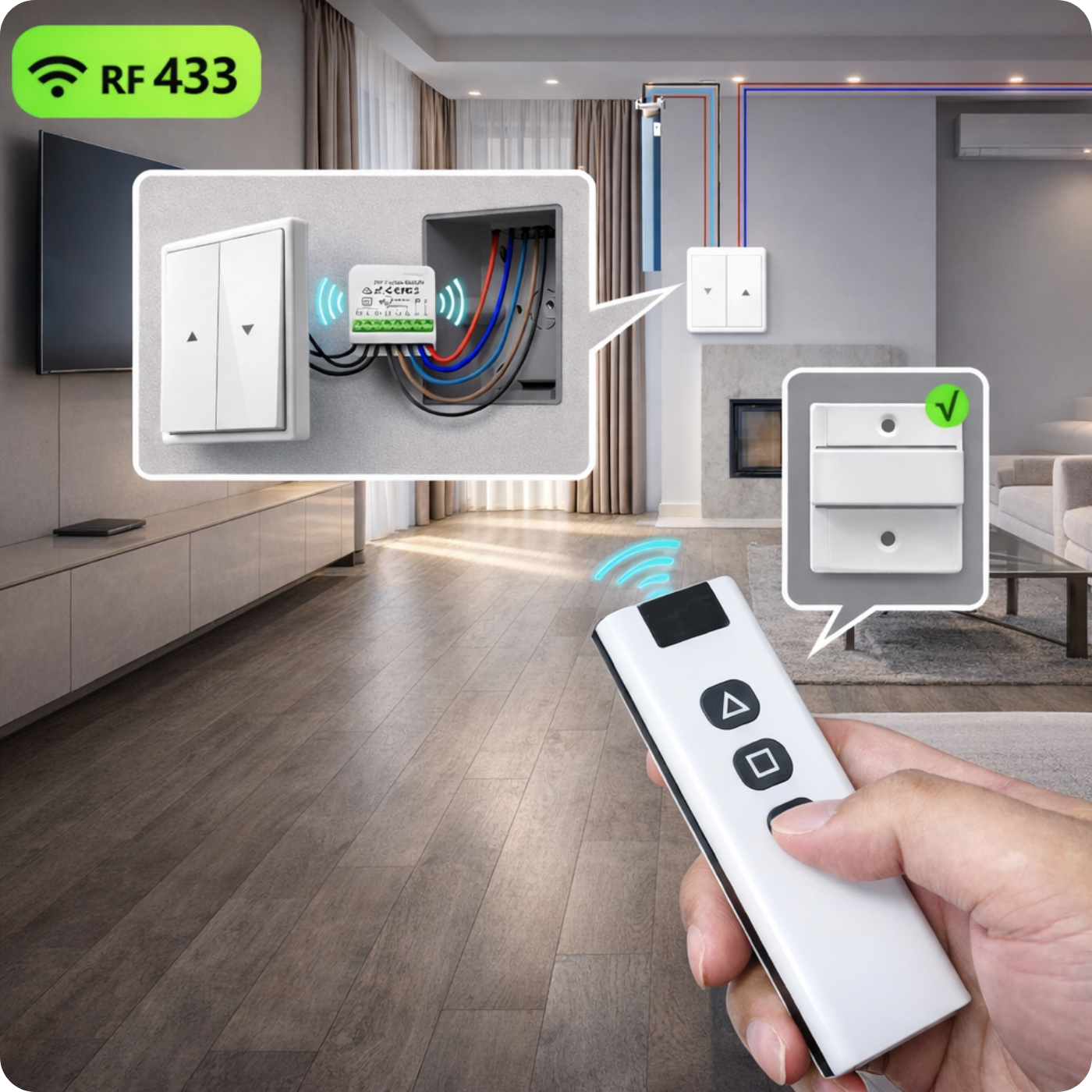

Moduł sterujący montowany jest w instalacji elektrycznej i umożliwia zarówno obsługę ręczną (za pomocą przełącznika ściennego), jak i zdalną. Współpracuje ze standardową instalacją (L, N + przewody sterujące), dzięki czemu sprawdzi się zarówno w domu, jak i w biurze jako element automatyki okiennej.
Moduł został zaprojektowany tak, aby bez problemu mieścił się w standardowej puszce elektrycznej FI60.

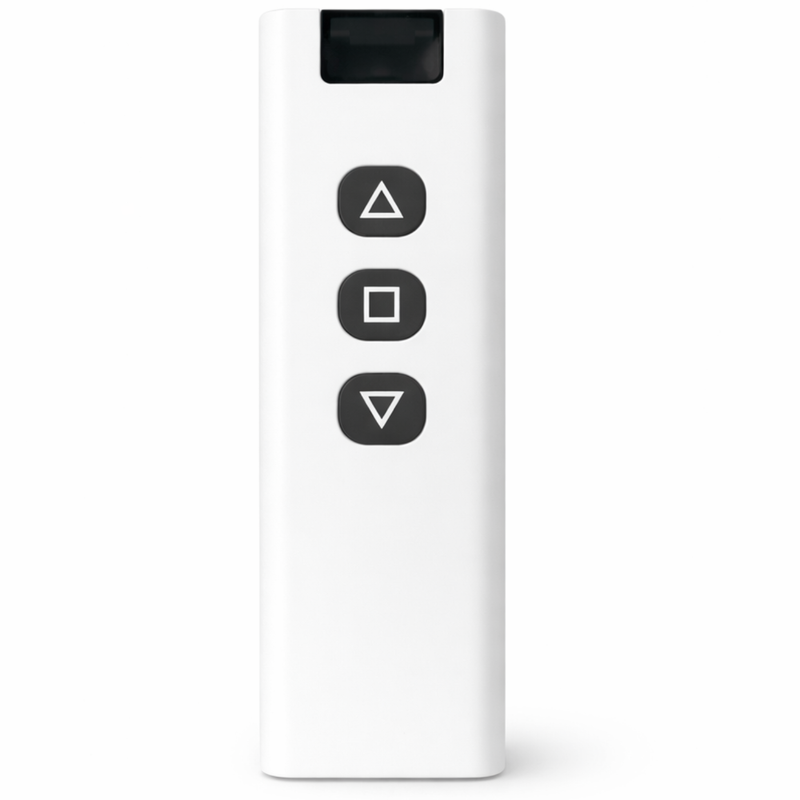

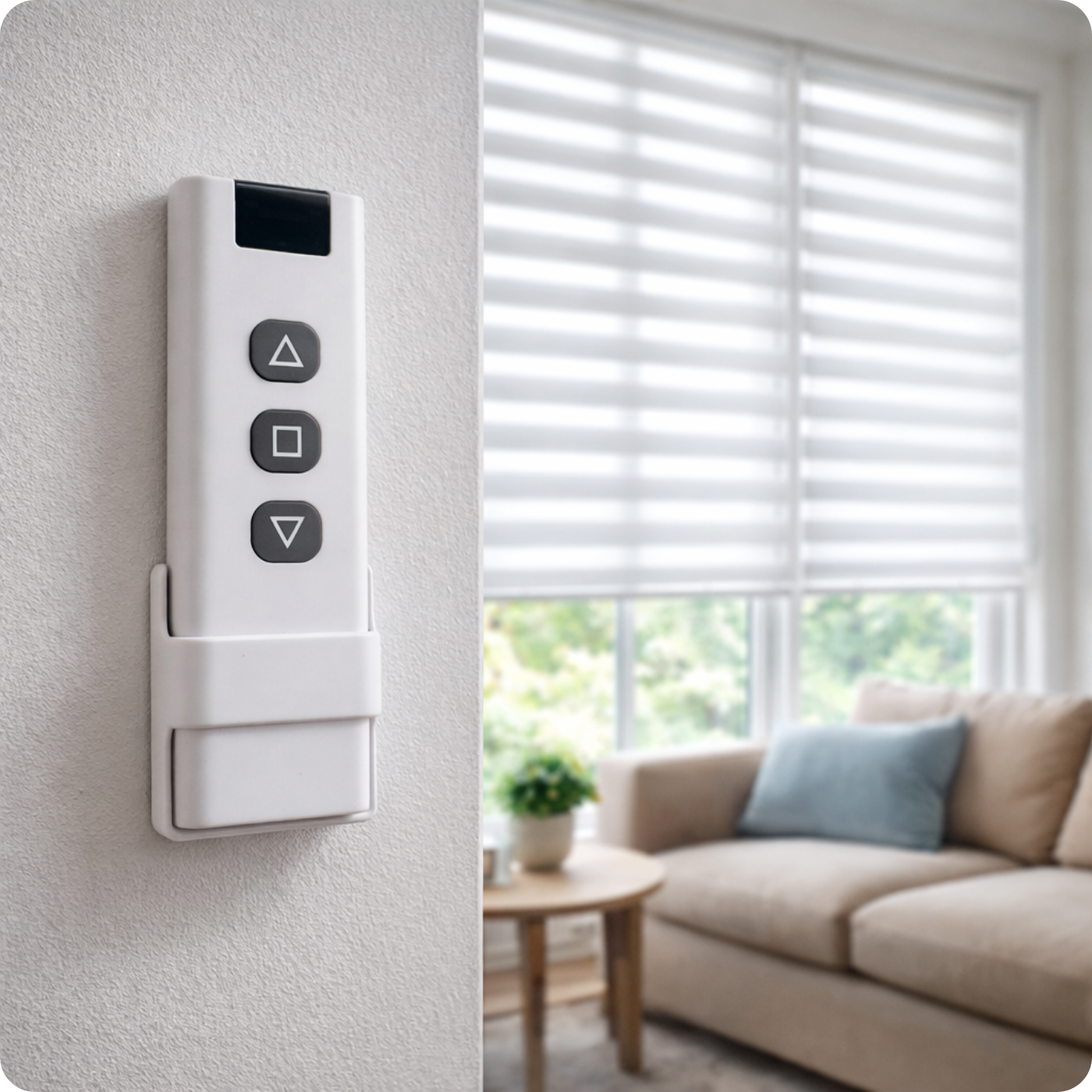

Do zestawu dołączony jest pilot, który dzięki łączności radiowej 433 MHz pozwala bezprzewodowo otwierać, zatrzymywać i zamykać rolety.
Oba urządzenia w pełni ze sobą współpracują, tworząc spójny, funkcjonalny i łatwy w obsłudze system na co dzień.
Instalacja i sterowanie

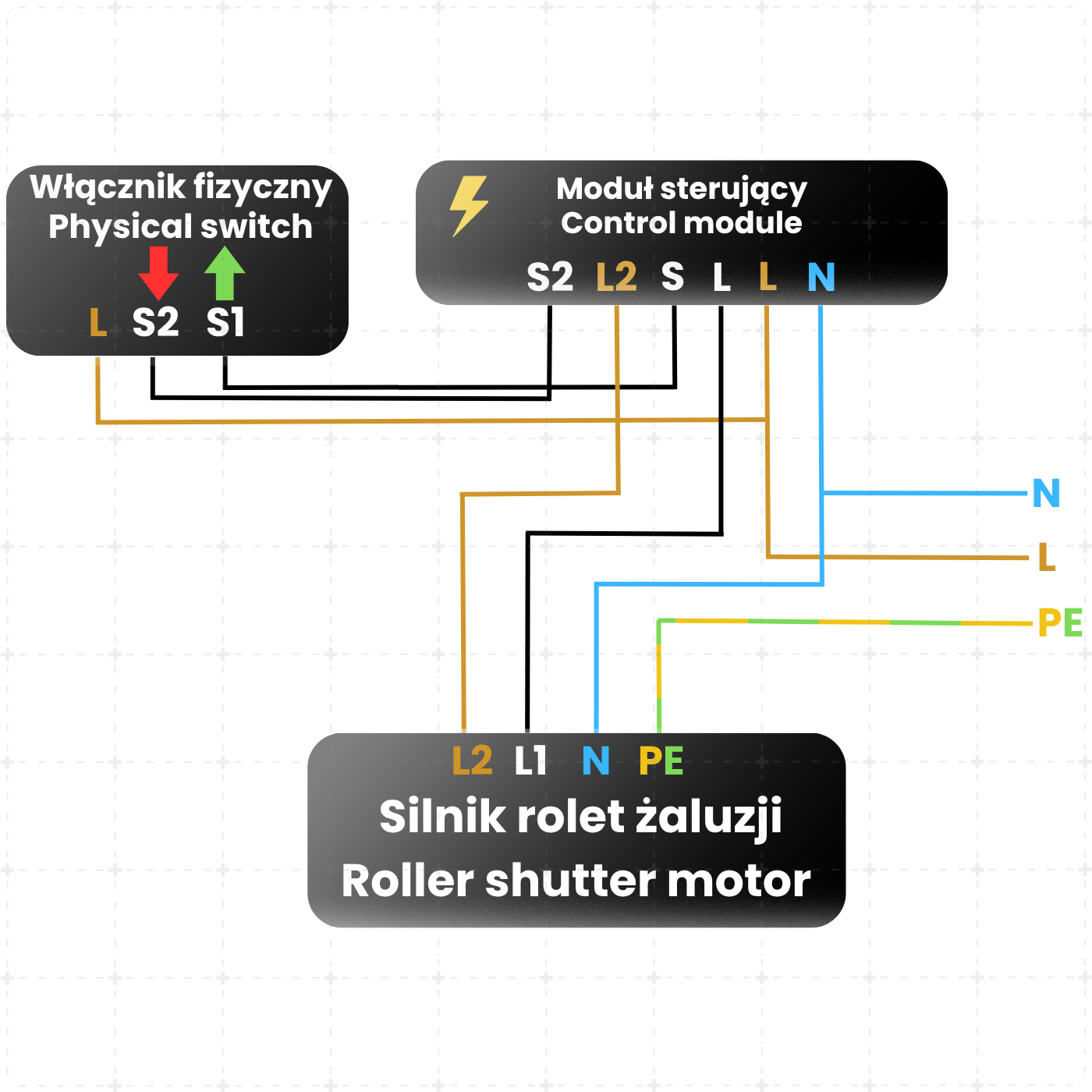

- Podłączenie z przełącznikiem: Przewód wspólny (COM) podłącz do fazy (L), a wyjścia sterujące do S1 (otwieranie) i S2 (zamykanie).
- Zasilanie modułu: Do modułu należy podłączyć przewód fazowy L oraz neutralny N.
- Podłączenie silnika rolety: Przewody silnika podłącz do wyjść modułu zgodnie z oznaczeniami, a przewody N i PE podłącz odpowiednio do neutralnego i uziemienia.
- Sterowanie pilotem: Po sparowaniu możesz kontrolować rolety zdalnie – otwieranie, zatrzymanie i zamykanie.
- Sterowanie ręczne: Krótkie naciśnięcie – pełne otwarcie/zamknięcie, przytrzymanie – ruch tylko podczas trzymania, puszczenie – zatrzymanie w wybranej pozycji.

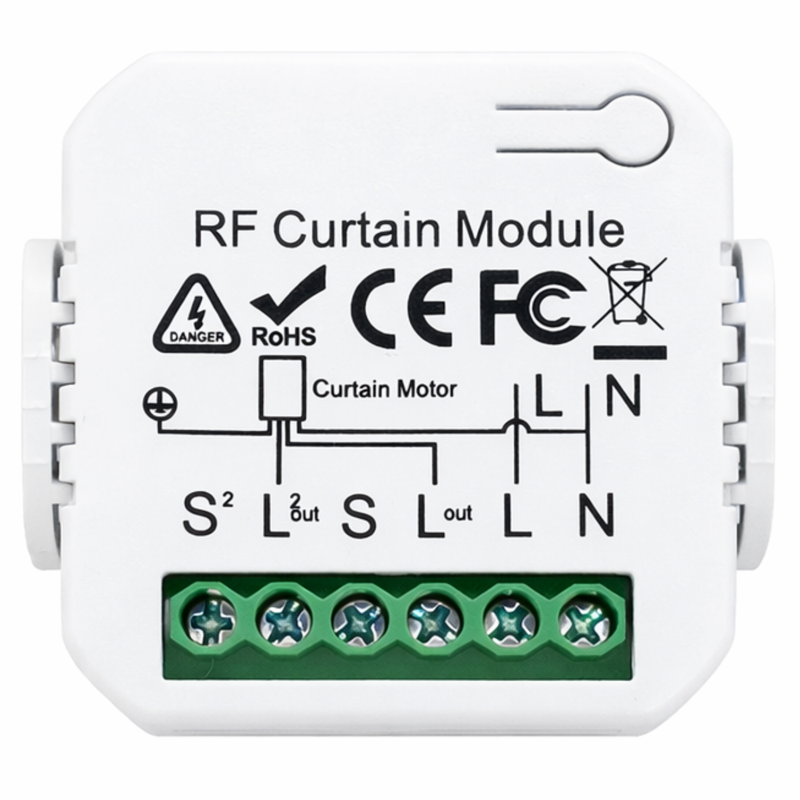

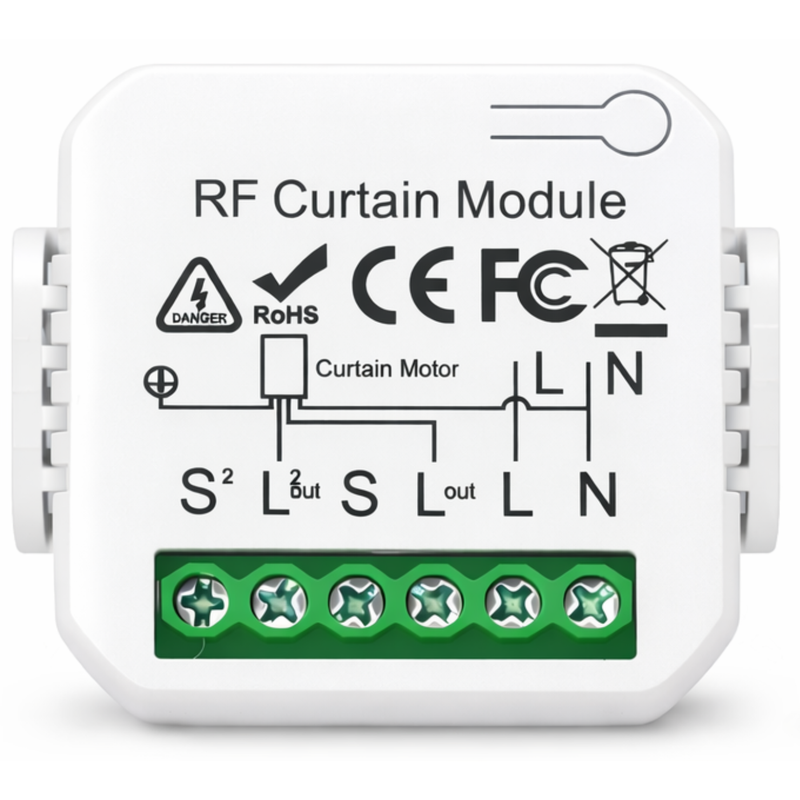

Oznaczenia przewodów
- L – Przewód fazowy
- N – Przewód neutralny
- S1 – Sterowanie otwieraniem
- S2 – Sterowanie zamykaniem
- PE – Uziemienie
- L1 / L2 – wyjścia do sterowania kierunkami pracy silnika rolety
Specyfikacja techniczna
Moduł sterujący
- Napięcie zasilania: AC 100–240 V
- Częstotliwość: 433.92 MHz
- Pobór mocy (czuwanie): Ok. 0,2 W
- Maksymalne obciążenie: 16 A
- Sterowanie: Pilot RF + przełącznik manualny
- Zastosowanie: Rolety, zasłony, markizy

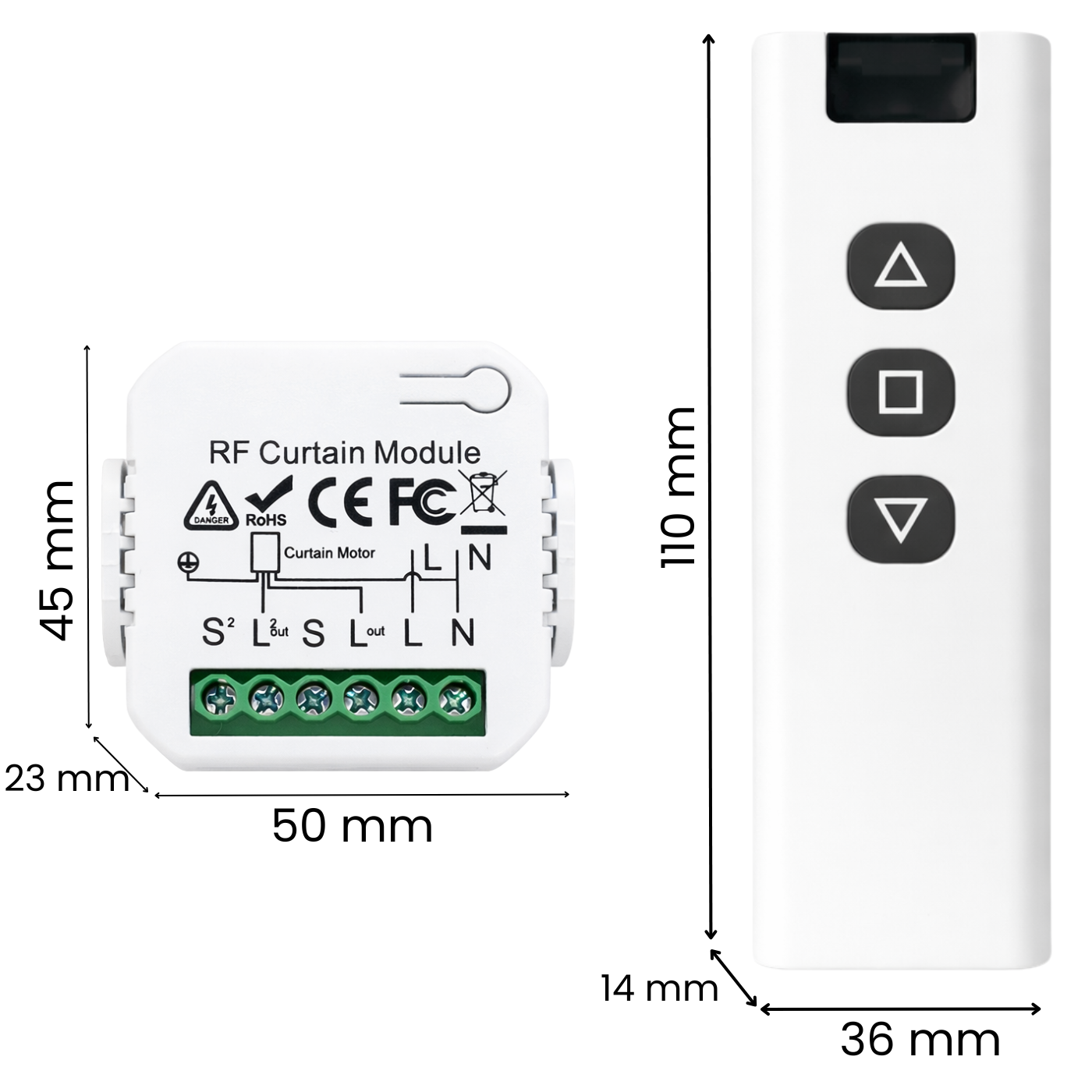

- Wymiary modułu: 50 x 23 x 45 mm
- Waga: 42g
Kontroler modułów
- Częstotliwość: 433.92 MHz
- Typ komunikacji: RF (radiowa)

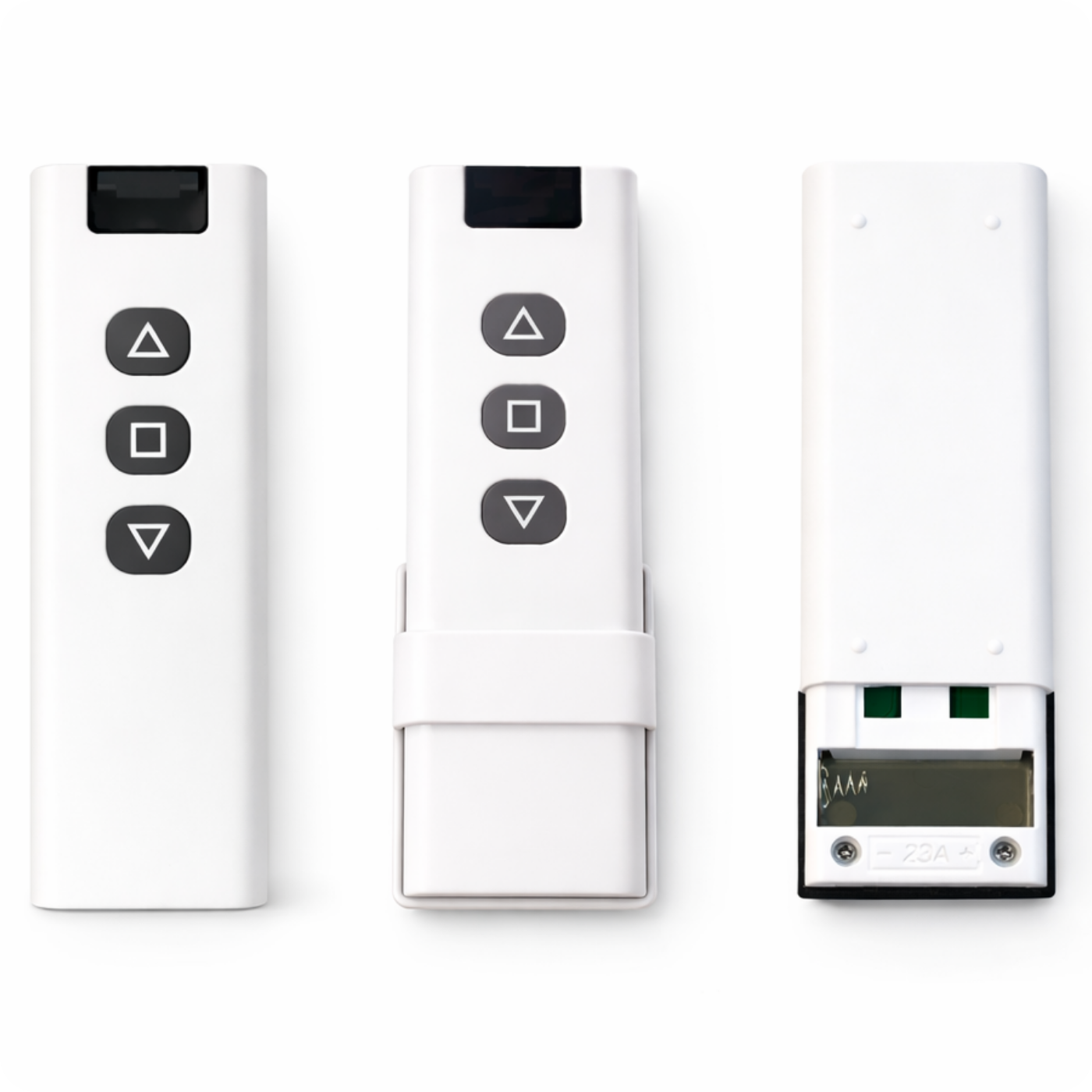

- Zasilanie: Bateria 23A 12V
- Zakres zastosowania: Sterowanie modułami rolet, żaluzji, zasłon i markiz
- Wymiary pilota: 36 x 14 x 110 mm

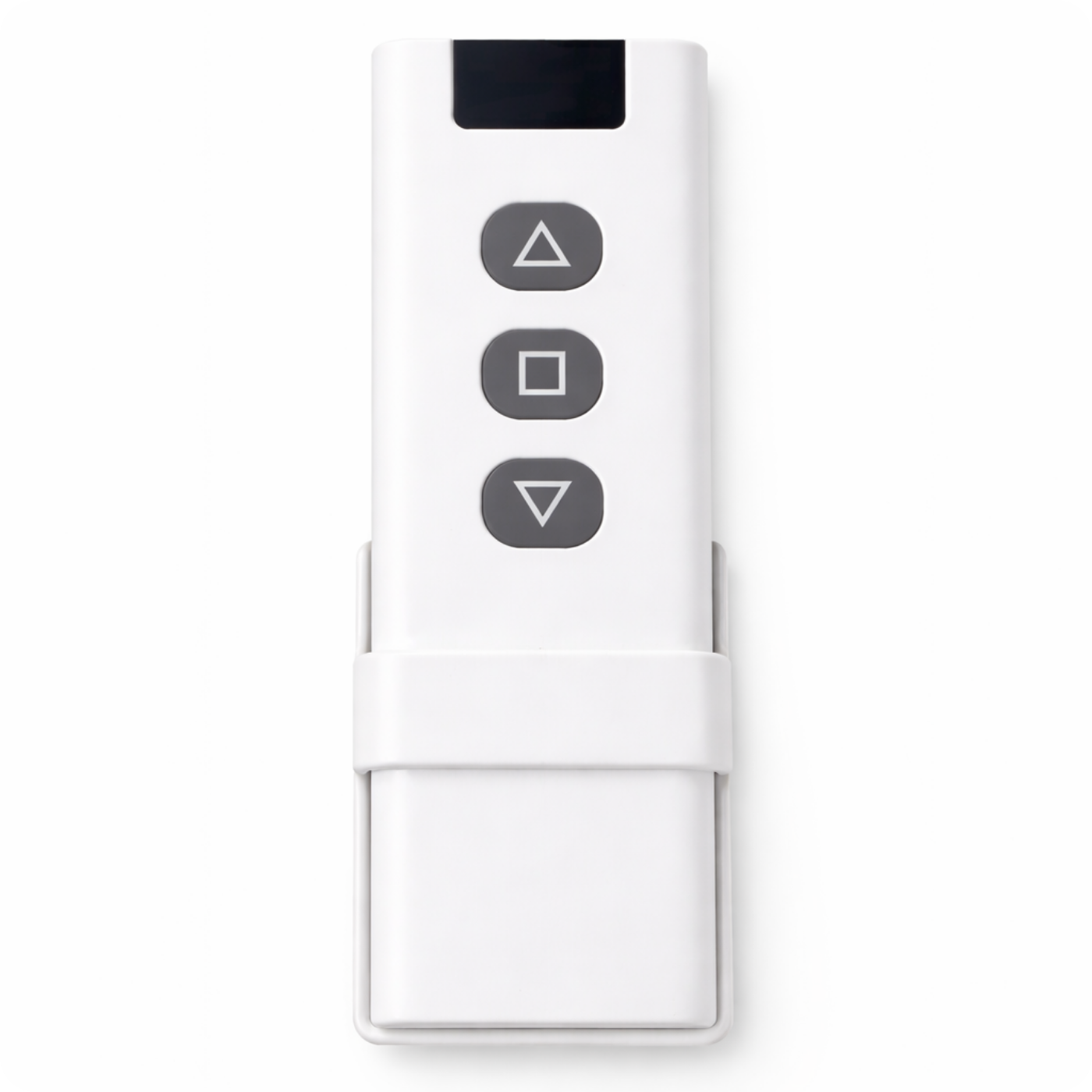

- Wymiary uchwytu: 40 x 20 x 46 mm
- Waga: 45g

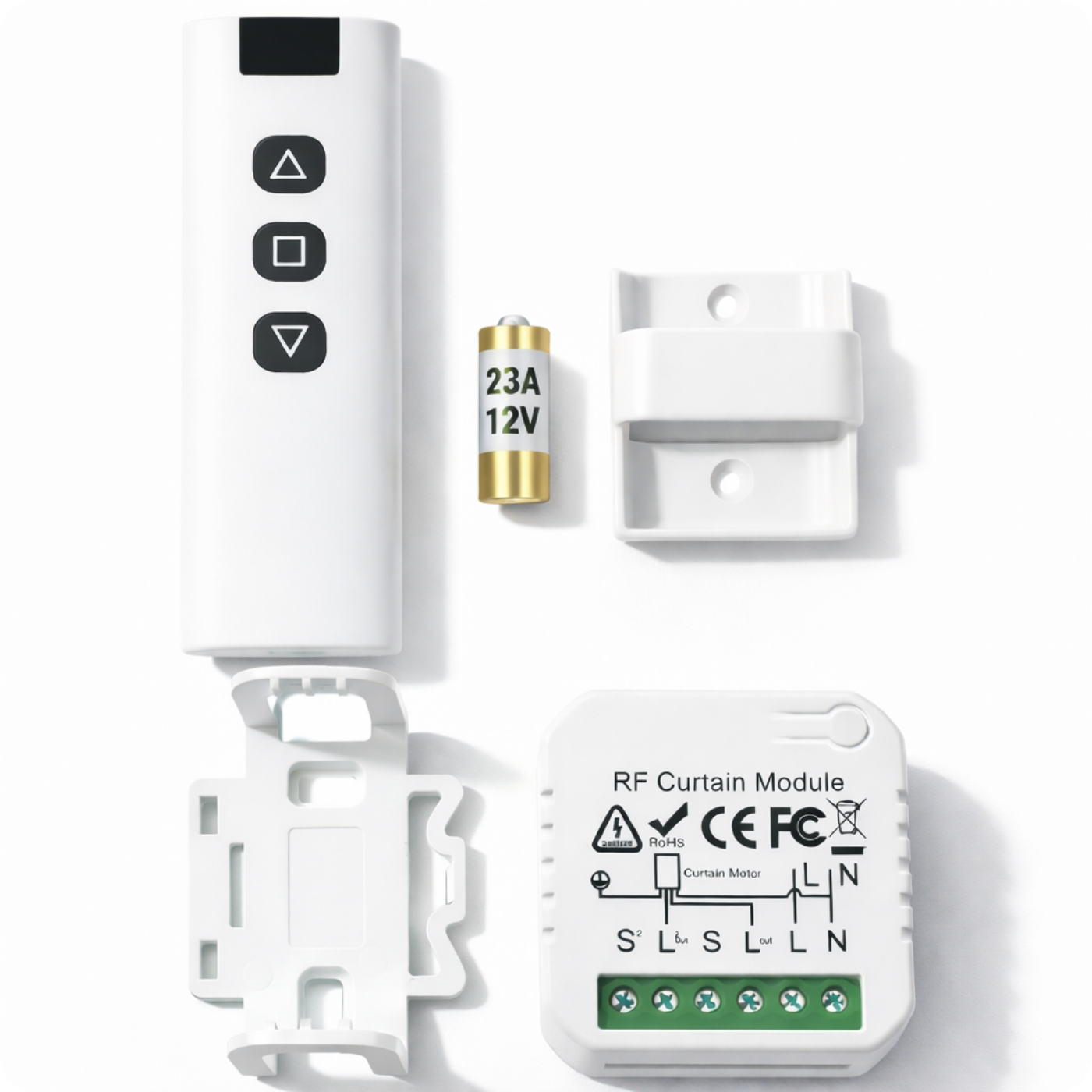

Zestaw zawiera
- 1× Moduł sterujący żaluzjami roletami FS-TD 433MHz
- 1x Kontroler modułów żaluzji rolet FS-TB2 433MHz
- 2x Element montażowy
- 1x Bateria 23A 12V
- 1× Instrukcja obsługi
